Люфт рулевого управления на УАЗ Патриот – распространённая проблема, проявляющаяся после 30–50 тысяч километров пробега. Основные причины: износ шарниров рулевых тяг, ослабление крепления картера рулевого механизма или выработка в подшипниках рулевого вала. Допустимый люфт по ГОСТ Р 51709-2001 не должен превышать 10 градусов (или 20 мм по ободу руля диаметром 400 мм). Превышение этих значений снижает управляемость и увеличивает риск аварийных ситуаций.
Диагностику начинайте с проверки состояния рулевых наконечников и тяг. Поддомкратьте переднее колесо, возьмитесь за него в положениях «3 и 9 часов» и покачайте. Если люфт ощущается сразу – проблема в наконечниках. При отсутствии люфта в этом тесте проверьте крепление картера рулевого механизма к раме: ослабленные болты М12×1,25 (момент затяжки 80–90 Н·м) часто становятся причиной стуков и увеличенного хода руля.
Для устранения люфта потребуются: динамометрический ключ, съёмник рулевых наконечников, набор головок (17, 19, 22 мм), шестигранник на 6 мм для регулировки рулевого механизма. Начните с замены изношенных деталей: наконечники рулевых тяг (артикул 3160-3414056) и средняя тяга (3160-3414060) меняются комплектом. При установке новых деталей смажьте резьбовые соединения фиксатором резьбы (например, Loctite 243) и затяните гайки моментом 50–60 Н·м.
Если после замены тяг люфт сохраняется, отрегулируйте рулевой механизм. Снимите защитный колпачок с регулировочного винта (расположен на картере механизма), ослабьте контргайку шестигранником на 6 мм и вращайте винт по часовой стрелке до устранения люфта. Затяните контргайку моментом 15–20 Н·м. Проверьте усилие на руле: оно не должно превышать 25 Н·м при вращении от упора до упора. При необходимости повторите регулировку.
После сборки проведите тест-драйв на скорости до 60 км/ч. Руль должен чётко возвращаться в нейтральное положение без заеданий. Если люфт остался – проверьте состояние подшипников рулевого вала (артикул 3160-3401120) и крестовин карданного вала (3160-3401124). Их износ также приводит к увеличенному ходу руля и требует замены.
Какие инструменты и материалы понадобятся для ремонта
Для устранения люфта рулевого управления на УАЗ Патриот потребуется набор ключей и головок: на 10, 12, 13, 17, 19 и 22 мм. Особое внимание уделите шестигранным головкам – они понадобятся для работы с контргайками рулевых тяг и наконечников. Также пригодится динамометрический ключ с диапазоном 20–120 Н·м для точной затяжки резьбовых соединений, особенно на рулевой колонке и карданном валу.
Из специализированных инструментов необходим съемник рулевых наконечников. Универсальные модели с регулируемыми захватами подойдут для большинства случаев, но для УАЗ Патриот оптимален съемник с разъемом 21 мм. Без него демонтаж шаровых пальцев превратится в трудоемкий процесс с риском повреждения резьбы. Дополнительно потребуется монтировка или лом среднего размера для создания рычага при снятии тяг.
Для диагностики и регулировки понадобятся: штангенциркуль с глубиномером (точность 0,1 мм) для измерения зазоров в шаровых соединениях, индикатор часового типа с магнитной стойкой для проверки биения рулевого вала. Если люфт вызван износом подшипников рулевой колонки, приготовьте оправку диаметром 40–45 мм для их выпрессовки. В случае замены крестовин карданного вала потребуются стяжные хомуты и пресс с усилием не менее 5 тонн.
Расходные материалы включают смазки и герметики. Для шаровых соединений используйте литиевую смазку Литол-24 или аналог с присадками (например, Mobilgrease XHP 222). Резьбовые соединения обработайте фиксатором средней прочности (Loctite 243) – это предотвратит самопроизвольное откручивание гаек. При замене сальников рулевого редуктора или колонки понадобится силиконовый герметик, устойчивый к маслам (Victor Reinz Reinzosil).
Запасные части зависят от выявленной неисправности. Стандартный комплект для устранения люфта включает: рулевые наконечники (артикул 3160-3414056 для левого, 3160-3414057 для правого), тяги поперечной рулевой трапеции (3160-3414050), подшипники рулевой колонки (104 или 6-104 в зависимости от года выпуска). Если изношен рулевой редуктор, потребуется ремкомплект (3160-3400010) или новый узел в сборе (3163-3400010-10). Для карданного вала – крестовины (3160-3401090) и игольчатые подшипники (3160-3401095).
Дополнительные материалы: наждачная бумага зернистостью P120–P240 для зачистки посадочных мест, ветошь без ворса для удаления старой смазки, керосин или очиститель тормозов для промывки деталей. Если планируется замена пыльников рулевых тяг, подготовьте хомуты соответствующего диаметра (обычно 25–30 мм) и плоскогубцы для их установки. При работе с гидроусилителем руля (ГУР) запаситесь ATF Dexron III или PSF-3 для доливки системы после ремонта.
Не забудьте о средствах безопасности: домкрат грузоподъемностью не менее 2 тонн с подставками, противооткатные упоры, перчатки нитриловые для защиты рук от масел и смазок. Для проверки результатов ремонта пригодится помощник – один человек должен вращать руль, другой – контролировать люфт в узлах. Если работы проводятся на улице, используйте тент или навес, чтобы исключить попадание пыли и влаги на разобранные детали.
Как проверить величину люфта рулевого управления
Для точной диагностики люфта установите автомобиль на ровную площадку, зафиксируйте колеса в прямом положении и заглушите двигатель. Проверку проводите вдвоем: один человек поворачивает руль влево-вправо с усилием не более 1 кг, второй – наблюдает за началом движения передних колес. Допустимый люфт для УАЗ Патриот – не более 10 градусов (примерно 18–20 мм по ободу руля диаметром 400 мм). Превышение этого значения указывает на износ шарниров рулевых тяг, подшипников ступиц или ослабление креплений.
Используйте индикатор часового типа с магнитным основанием для инструментального замера. Закрепите его на рулевой колонке, а измерительный наконечник уприте в обод руля. Поворачивайте руль до момента начала движения колес, фиксируя показания индикатора. Разница между крайними положениями покажет фактический люфт. Альтернативный метод – применение люфтомера К-524: прибор крепится на рулевом колесе, а его шкала отображает угол свободного хода в градусах.
Проверяйте люфт при вывешенных передних колесах, чтобы исключить влияние трения шин о поверхность. В этом случае допустимое значение снижается до 5 градусов (9–10 мм по ободу). Особое внимание уделите состоянию шаровых опор и наконечников рулевых тяг – их износ часто становится причиной увеличенного люфта. При обнаружении неисправностей замените детали комплектно: левый и правый наконечники, а также тяги меняются парами для сохранения геометрии подвески.

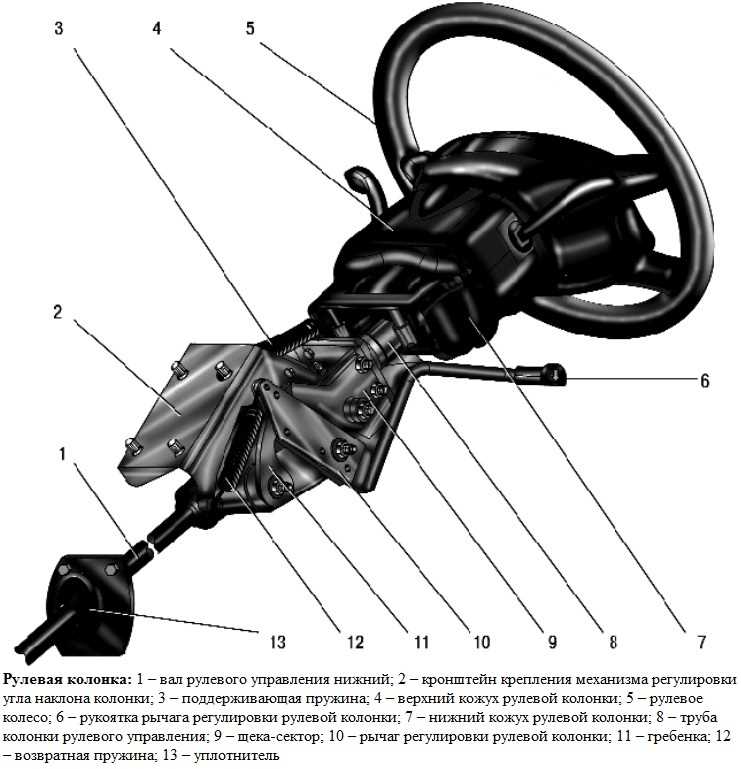

Пошаговая разборка рулевой колонки и карданного вала
Перед началом работ отсоедините клемму аккумулятора и установите автомобиль на ровную поверхность. Снимите нижний кожух рулевой колонки, открутив два винта под крестовую отвёртку (размер PH2). Отключите разъём подушки безопасности, если она установлена – для этого нажмите на фиксатор и потяните колодку на себя.
Отверните гайку крепления рулевого колеса ключом на 24 мм, удерживая вал от проворачивания через отверстие в ступице. Снимите руль, покачивая его из стороны в сторону. Если деталь не поддаётся, используйте съёмник для рулевых колёс – зацепите лапы за внутренние кромки и равномерно затягивайте центральный болт.
Демонтируйте верхний кожух колонки, открутив три винта под торкс T20. Отсоедините разъёмы переключателей (подрулевых лепестков, круиз-контроля) – для этого нажмите на пластиковые защёлки и потяните колодки вниз. Отверните два болта крепления карданного вала к рулевому механизму ключом на 13 мм, предварительно пометив их положение относительно фланца.
Снимите карданный вал с рулевого вала, сдвинув его вниз. Если шлицевое соединение прикипело, нанесите проникающую смазку (например, WD-40) и постучите по фланцу через деревянную проставку. Извлеките вал из салона, наклонив его под углом 45 градусов, чтобы не повредить пыльник.
Для разборки рулевой колонки отверните четыре болта крепления к кузову ключом на 10 мм. Опустите колонку вниз, отсоединив тягу замка зажигания – для этого сожмите фиксаторы и вытащите штифт. Проверьте состояние подшипников вала: если при вращении слышен хруст или ощущается люфт, замените их (артикул 3160-3401120 для верхнего, 3160-3401125 для нижнего).
Разберите карданный вал, сняв стопорные кольца с крестовин плоскогубцами. Выпрессуйте игольчатые подшипники с помощью оправки диаметром 18 мм, ударяя по ней молотком через проставку. Осмотрите крестовины на предмет износа: допустимый люфт в подшипниках – не более 0,05 мм. При превышении замените комплект (артикул 3160-3401090).
Сборку проводите в обратной последовательности. Смажьте шлицы карданного вала литолом-24, а крестовины – трансмиссионным маслом 80W-90. Затяните болты крепления колонки моментом 22–25 Н·м, гайку рулевого колеса – 50–60 Н·м. После установки проверьте отсутствие люфта, покачивая руль влево-вправо при выключенном двигателе.

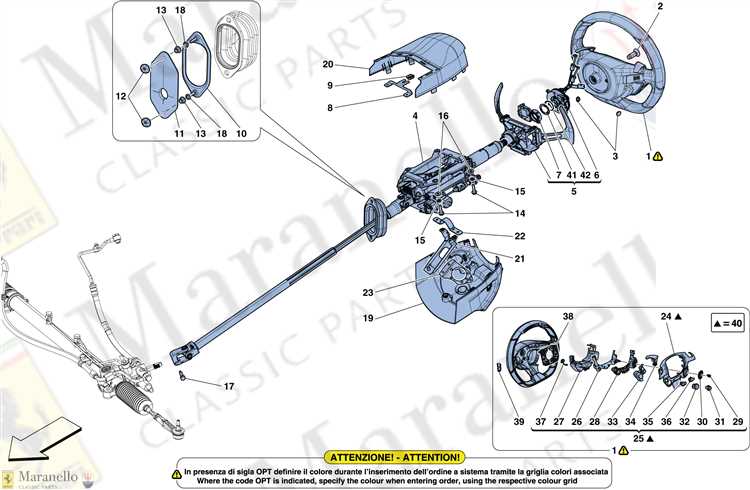

Замена изношенных подшипников и крестовин рулевого механизма
Для замены подшипников рулевого вала УАЗ Патриот потребуются: съёмник стопорных колец (артикул 7814-0010), пресс или тиски с проставками, динамометрический ключ (момент затяжки подшипников – 25–30 Н·м). Снимите рулевой вал, зафиксировав его в тисках через мягкие прокладки. Извлеките стопорные кольца с помощью съёмника, затем выпрессуйте подшипники через оправку диаметром 30–32 мм. Перед установкой новых подшипников (рекомендуются закрытого типа 6203-2RS) смажьте посадочные места литолом-24. При запрессовке контролируйте равномерность усилия, чтобы избежать перекоса.
Крестовины рулевого кардана меняются в следующем порядке:
- Отсоедините кардан от рулевого механизма и вала, пометив взаимное положение деталей для последующей сборки.
- Снимите стопорные кольца крестовины с помощью круглогубцев (артикул 7814-0020).
- Выпрессуйте старые игольчатые подшипники через оправку диаметром 14–16 мм, ударяя по противоположной вилке кардана.
- Очистите канавки под стопорные кольца от грязи, смажьте новые подшипники (артикул 830902К1) и крестовину (артикул 3160-3401400) трансмиссионным маслом.
- Запрессуйте подшипники до упора, установите стопорные кольца, проверьте свободное вращение крестовины без заеданий.
При сборке кардана нанесите на шлицы герметик Loctite 574, затяните болты моментом 30–35 Н·м. После установки проверьте отсутствие люфта в соединениях, прокрутив руль на 90° в обе стороны.
Регулировка зазора в рулевой рейке и червячной паре
На УАЗ Патриот с механической рулевой рейкой зазор в червячной паре регулируется через боковую пробку на корпусе рейки. Перед началом работ убедитесь, что рулевые тяги не имеют износа, а наконечники затянуты с моментом 50–70 Н·м. Для доступа к регулировочному винту снимите защитный колпачок, расположенный под пыльником рейки с правой стороны.
Винт регулировки червячной пары имеет контргайку под ключ на 17 и сам винт под шестигранник на 6. Ослабьте контргайку, затем вращайте винт по часовой стрелке до упора, после чего отверните на 1/8–1/6 оборота. Это оптимальный зазор, при котором руль не будет закусывать, а люфт останется в пределах 10–15 градусов. Затяните контргайку с моментом 25–30 Н·м.
Для проверки результата поднимите переднюю часть автомобиля на домкратах и покачайте руль влево-вправо. Если люфт сохраняется, повторите регулировку, уменьшая зазор на 1/12 оборота за раз. Избегайте чрезмерной затяжки – это приведёт к тугому вращению руля и ускоренному износу подшипников червяка.
На рейках с гидроусилителем процедура аналогична, но требует дополнительных мер предосторожности. Перед регулировкой слейте жидкость ГУР и заглушите двигатель. После настройки зазора залейте свежую жидкость и прокачайте систему, удаляя воздух через штуцер на бачке. Проверьте уровень жидкости после прогрева двигателя до рабочей температуры.
Если после регулировки люфт не устраняется, причиной может быть износ:
- подшипников червяка (замена требует демонтажа рейки);
- зубчатого зацепления рейки и червяка (необходим ремонтный комплект);
- втулок рейки (износ проявляется стуком при поворотах).
При замене деталей используйте оригинальные запчасти или аналоги от проверенных производителей: Febi, Lemförder, ZF. Смазка трущихся поверхностей должна соответствовать требованиям завода – Литол-24 или специализированные составы для рулевых реек (например, Mobilgrease XHP 222).
После завершения работ проведите тест-драйв на ровном участке дороги. Руль должен вращаться плавно, без заеданий, а автомобиль – сохранять прямолинейное движение без рысканья. Если при повороте слышен скрежет или руль самопроизвольно возвращается в нейтральное положение, зазор отрегулирован неверно – требуется повторная настройка.

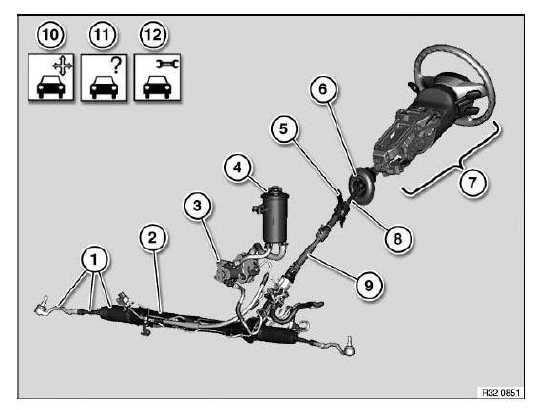

Смазка и сборка узлов рулевого управления
При установке рулевой тяги проверьте состояние резиновых втулок. Если на них есть трещины или деформации, замените их новыми – артикул 3160-3414050 для УАЗ Патриот. Смажьте втулки силиконовой смазкой перед монтажом, чтобы облегчить посадку и защитить от преждевременного износа. Затягивайте болты крепления тяги моментом 50–60 Н·м, используя динамометрический ключ.
Карданный вал рулевого управления требует особого внимания. Разберите шарниры, промойте их в керосине и нанесите на игольчатые подшипники смазку Фиол-2У или её аналог. При сборке убедитесь, что стопорные кольца установлены правильно – их смещение приведёт к люфту. Затяните гайки крепления кардана моментом 30–35 Н·м, затем закерните их для фиксации.
Рулевая рейка смазывается трансмиссионным маслом ТАД-17И или его современным заменителем – GL-4 75W-90. Залейте 150–200 мл масла через заливное отверстие, предварительно сняв защитный колпачок. Проверните руль от упора до упора несколько раз, чтобы масло распределилось равномерно. Излишки удалите, чтобы избежать подтёков через сальники.
При сборке рулевого вала обработайте шлицы и посадочные места медной пастой или антизадирной смазкой. Это предотвратит коррозию и облегчит последующий демонтаж. Затяните гайку крепления рулевого колеса моментом 40–45 Н·м, затем установите стопорную шайбу, отогнув её лепестки в пазы вала.
После сборки проверьте отсутствие люфта в каждом узле. Для этого поднимите переднюю часть автомобиля и покачайте колесо в горизонтальной плоскости, одновременно наблюдая за движением рулевых тяг и наконечников. Если люфт сохраняется, ослабьте контргайки и подтяните регулировочные муфты на тягах, затем зафиксируйте их.
Завершите работу проверкой углов установки колёс. Даже незначительное отклонение от нормы (схождение 0±1 мм, развал 0°30’±30′) приведёт к неравномерному износу шин и ухудшению управляемости. При необходимости отрегулируйте параметры на стенде или с помощью специализированного инструмента.
Проверка работоспособности после устранения люфта
После регулировки или замены элементов рулевого управления на УАЗ Патриот проведите тест-драйв на ровном участке дороги со скоростью 40–60 км/ч. Обратите внимание на реакцию руля: при устранении люфта он должен чётко возвращаться в исходное положение после поворота без задержек или «зависаний». Если руль «ведёт» в сторону или требует постоянной корректировки, проверьте схождение колёс – допустимое отклонение не более ±1 мм. Также оцените отсутствие посторонних стуков при проезде неровностей: глухой металлический звук с частотой 2–3 удара на метр указывает на недотянутую гайку рулевого вала или износ шарниров тяг.
На стоящем автомобиле с выключенным двигателем покачайте руль влево-вправо с амплитудой 10–15 градусов. Остаточный люфт не должен превышать 5 градусов (примерно 15 мм по ободу руля диаметром 400 мм). Если люфт сохраняется, повторно затяните регулировочную гайку червячного механизма с моментом 25–30 Н·м, контролируя усилие на руле – оно не должно превышать 20 Н (2 кгс) при вращении. Для проверки гидроусилителя запустите двигатель и удерживайте руль в крайнем положении 5–7 секунд: давление в системе должно быть 7–9 МПа, а насос не должен издавать воющий звук.
Проверьте герметичность соединений рулевых тяг и рейки: подтекание масла на пыльниках или штуцерах недопустимо. Осмотрите защитные чехлы на предмет трещин – даже микроповреждения приводят к попаданию абразива и ускоренному износу шарниров. При обнаружении масляных пятен под автомобилем после стоянки замените уплотнительные кольца рулевого механизма (каталожный номер 3160-3400020-10) и долейте масло ATF Dexron III до уровня между метками на щупе.
