Задние габариты на КамАЗе – критически важный элемент безопасности, особенно при движении в темное время суток или в условиях ограниченной видимости. Их неисправность не только нарушает ПДД, но и создает аварийные ситуации. Чаще всего проблема проявляется на моделях КамАЗ-5320, 65115, 4310 и 6520, где используется стандартная схема подключения с реле-прерывателем РС950 или его аналогами.
Основные причины отказа задних габаритов делятся на три группы: электрические неисправности (обрыв цепи, окисление контактов, перегорание предохранителей), механические повреждения (разрушение патрона лампы, трещины в рассеивателе) и проблемы с блоком управления (выход из строя реле, некорректная работа контроллера). Наиболее уязвимые точки – разъемы ШР32 и ШР33 в жгуте проводки, а также клеммы в монтажном блоке под капотом.
Первым шагом диагностики должен быть визуальный осмотр ламп и патронов. На КамАЗах часто встречается коррозия контактов из-за попадания влаги через поврежденные уплотнители фонарей. Если лампы исправны, проверяется предохранитель F17 (10А) в блоке предохранителей – он отвечает за цепь габаритов. При его перегорании необходимо искать короткое замыкание в проводке, особенно в местах перегибов и соединений.

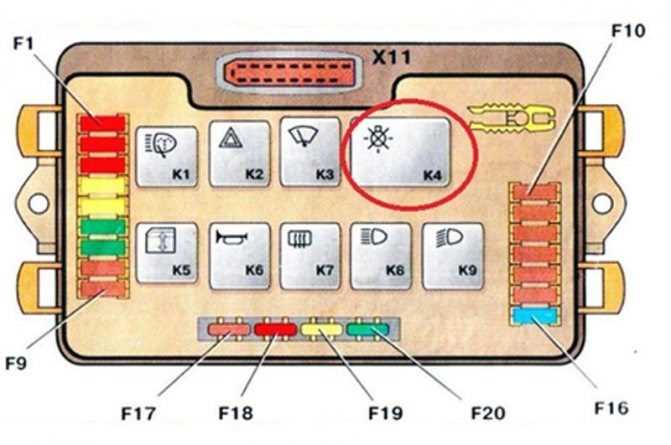

Если предохранитель цел, следующим этапом проверяется реле К4 (для моделей с релейной схемой). Его неисправность часто сопровождается отсутствием характерного щелчка при включении габаритов. В случае выхода из строя реле заменяется на аналогичное с маркировкой 90.3747 или 111.3747. Для моделей с электронным блоком управления (ЭБУ) диагностика требует сканирования ошибок через диагностический разъем OBD-II.
При обрыве проводки основные проблемные участки – переходы через раму и задний мост. Проводка в этих местах часто перетирается из-за вибрации. Для восстановления цепи используется провод ПГВА сечением 1,5–2,5 мм², с обязательной пайкой и термоусадкой соединений. Окисленные контакты зачищаются наждачной бумагой P400 и обрабатываются токопроводящей смазкой КВТ или Liqui Moly Kontakt 60.
Не работают задние габариты на КамАЗе: причины и решения
Первая и наиболее частая причина – перегоревшие лампы. На КамАЗах используются лампы типа P21/5W (двухнитевые) или A12-21-5 (отечественный аналог). Проверьте их визуально: потемнение колбы или обрыв нити накала указывают на неисправность. Замените лампы на новые, соблюдая полярность и мощность (21 Вт для габаритов). При установке избегайте касания колбы пальцами – жировые следы сокращают срок службы.
Проблемы с электропроводкой – второй по распространённости дефект. На КамАЗах старше 10 лет часто окисляются контакты в разъёмах задних фонарей (особенно в моделях 5320, 65115). Осмотрите провода на предмет обрывов, особенно в местах перегибов у заднего бампера и в гофре между кузовом и кабиной. Проверьте целостность цепи мультиметром: напряжение на контакте габаритов должно быть 12–14 В при включённом зажигании. Окисленные контакты зачистите наждачной бумагой (зерно 800–1000) и обработайте токопроводящей смазкой (например, Kontakt 60).
Неисправности предохранителей и реле встречаются реже, но игнорировать их нельзя. На КамАЗах за задние габариты отвечает предохранитель F15 (10 А) в блоке под капотом (для моделей с 2000 года выпуска) или F7 (8 А) в салонном блоке (для более старых версий). Проверьте его тестером или замените на аналогичный. Реле габаритов (К4) расположено в том же блоке – при подозрении на неисправность подключите заведомо исправное реле (например, от ближнего света). Если после замены габариты заработали, замените реле на новое.
- Выход из строя выключателя габаритов на панели приборов. На КамАЗах используется механический переключатель с тремя положениями (0 – выкл, 1 – габариты, 2 – ближний свет). Проверьте его работоспособность, измерив сопротивление между контактами: в положении «1» цепь должна быть замкнута. При неисправности замените переключатель на новый (артикул 5320-3709300 для большинства моделей).
- Проблемы с блоком управления светом (БУС) на КамАЗах с электронным управлением (например, Euro-4, Euro-5). Диагностика требует сканера (типа ДК-5 или Jaltest CV). Ошибки, связанные с габаритами, обычно кодируются как U1000 или B1004. При подтверждении неисправности БУС замените его или перепрошейте у официального дилера.
Коррозия или повреждение задних фонарей – специфическая проблема для КамАЗов, эксплуатируемых в условиях повышенной влажности или соляных реагентов. Осмотрите корпус фонаря на наличие трещин и уплотнителей – даже микроскопические повреждения приводят к попаданию влаги и короткому замыканию. Разберите фонарь, просушите плату спиртом, замените уплотнительные резинки (артикул 5320-3716050). При сильном окислении контактов платы замените фонарь целиком – ремонт часто экономически нецелесообразен.
Как проверить исправность ламп и патронов задних габаритов
Отключите аккумуляторную батарею или выньте предохранитель цепи габаритов, чтобы исключить короткое замыкание при проверке. Снимите защитный кожух фонаря, открутив крепёжные болты (обычно 2–4 шт. под ключ на 10 или 13). Осмотрите лампу: нить накала должна быть целой, без разрывов или потемнений. Если нить оборвана или колба почернела – замените лампу на аналогичную (для КамАЗ-5320/65115 используйте лампы A12-5 или P21/5W мощностью 5 Вт).
Проверьте патрон на наличие окисления контактов. Зачистите их мелкозернистой наждачной бумагой (зернистость 800–1000) или надфилем, удалив налёт до металлического блеска. Осмотрите пластиковые элементы патрона: трещины или оплавления указывают на перегрев – замените патрон целиком. Проверьте прижимные пружины: они должны надёжно фиксировать лампу, не допуская люфта. Если пружины ослабли, подогните их плоскогубцами или установите новые.
Подключите мультиметр в режиме прозвонки (или контрольную лампу на 12 В) к контактам патрона. Коснитесь щупами центрального и бокового контактов: при исправной цепи мультиметр покажет сопротивление близкое к 0 Ом, контрольная лампа загорится. Если сигнала нет – обрыв в проводе или неисправность в монтажном блоке. Проверьте провода на участке от патрона до разъёма фонаря: изоляция не должна быть повреждена, а жилы – переломаны.
Установите заведомо исправную лампу в патрон и подайте питание на габариты. Если лампа не горит – неисправность в проводке или реле. При горящей лампе, но отсутствии свечения в фонаре, проверьте целостность дорожек на плате фонаря (для светодиодных блоков) или состояние отражателя (для ламп накаливания). Замените фонарь, если обнаружены механические повреждения или коррозия контактов.
Основные неисправности предохранителей и реле в цепи габаритов КамАЗа
На КамАЗах семейства 5320, 65115 и 6520 задние габариты запитаны через предохранитель F15 (10 А) в монтажном блоке, расположенном под панелью приборов слева от рулевой колонки. Перегорание этого предохранителя – самая частая причина отказа габаритов. Проверка выполняется визуально: при наличии обрыва внутри прозрачного корпуса предохранитель заменяется на аналогичный по номиналу. Использование предохранителя большего номинала приведет к перегреву проводки и риску возгорания.
Реле К3 (реле габаритных огней) в монтажном блоке КамАЗа отвечает за коммутацию цепи. Если предохранитель цел, но габариты не горят, проверяется реле. Для диагностики его извлекают и осматривают контакты на наличие окислов или подгораний. Работоспособность проверяется заменой на заведомо исправное реле, например, от ближнего света (если оно идентично по маркировке). На моделях с Евро-3 и выше реле может быть интегрировано в блок управления светом (БУС), что усложняет диагностику.
Окисление контактов в разъемах предохранителя или реле – распространенная проблема, особенно в условиях повышенной влажности. На КамАЗах с пробегом свыше 200 тыс. км часто встречается коррозия на клеммах монтажного блока. Для устранения неисправности разъемы зачищаются мелкозернистой наждачной бумагой или специальным спреем для контактов (например, Kontakt 60). После обработки контакты смазываются токопроводящей смазкой, чтобы предотвратить повторное окисление.
Неправильная установка предохранителя или реле после замены может привести к отсутствию контакта. На КамАЗах с монтажным блоком старого образца (до 2010 года) предохранители вставляются в гнезда с усилием, и слабый контакт вызывает периодическое пропадание габаритов. Реле должно фиксироваться в разъеме с характерным щелчком. Если реле «болтается», его крепление поджимается плоскогубцами или заменяется разъем.
Перегрузка цепи габаритов из-за короткого замыкания в проводке – причина мгновенного перегорания предохранителя. На КамАЗах короткое замыкание часто возникает в жгуте проводов, проходящем через задний мост или в районе фонарей. Для поиска места замыкания используется мультиметр в режиме прозвонки: отсоединяется разъем заднего фонаря, и проверяется сопротивление между плюсовым проводом (обычно белый с черной полосой) и массой. Если сопротивление близко к нулю – замыкание в жгуте.
На КамАЗах с электронным блоком управления (ЭБУ) неисправность реле габаритов может фиксироваться как ошибка в памяти системы. Например, на моделях с двигателем Cummins код ошибки SPN 971/FMI 3 указывает на проблему в цепи габаритных огней. В таких случаях диагностика начинается с подключения сканера (например, Jaltest или Cummins Insite) для считывания ошибок. Если ошибка не сбрасывается после замены реле или предохранителя, проверяется целостность проводки до ЭБУ.
Временное пропадание габаритов при вибрации или на неровностях дороги указывает на плохой контакт в монтажном блоке или в разъемах задних фонарей. На КамАЗах с пневмоподвеской такая неисправность часто связана с обрывом провода в гофре между рамой и кузовом. Для устранения проблемы жгут проводов снимается, поврежденные участки изолируются термоусадочной трубкой или заменяются целиком. В местах сгибов провода дополнительно фиксируются пластиковыми хомутами.
Поиск обрыва проводки от блока управления до задних фонарей
Начните с проверки предохранителей F2 (10А) и F15 (7,5А) в монтажном блоке КамАЗа – они отвечают за цепь габаритов. Если предохранители целы, отсоедините разъем блока управления освещением (БУО) и прозвоните провода мультиметром в режиме омметра: контакт 1 (красный провод) – «+12В», контакт 3 (желтый) – масса, контакт 5 (синий) – сигнал на задние фонари. Сопротивление между контактом 5 и массой должно быть менее 1 Ом; при обрыве – бесконечность.
Проследите проводку от БУО до задних фонарей по штатной схеме: синий провод идет через разъем X2 на раме, затем через промежуточный разъем X5 у топливного бака и подключается к фонарям через разъем X7. Проверьте каждый участок на предмет механических повреждений (перетирание об острые кромки, коррозия контактов) и замыканий на массу. Особое внимание уделите участку возле заднего моста – там проводка часто страдает от вибраций и грязи.
Если обрыв локализован, восстановите целостность провода пайкой с термоусадкой или используйте ремонтные разъемы типа «Scotchlok» для быстрого соединения без пайки. После ремонта проверьте цепь под нагрузкой: включите габариты и убедитесь, что напряжение на контакте лампы составляет 12–14В. При отсутствии напряжения прозвоните цепь повторно – возможен скрытый обрыв или окисление контактов в разъемах.
Диагностика выключателя габаритных огней и подрулевого переключателя
Первым шагом проверьте механическое состояние выключателя габаритов на панели приборов КамАЗа. Снимите пластиковую накладку вокруг переключателя, отсоедините разъем и осмотрите контакты на наличие окисления или оплавления. Используйте мультиметр в режиме прозвонки: при включенном положении переключателя сопротивление между контактами должно стремиться к нулю. Если показания превышают 0,5 Ом или отсутствуют вовсе – замените выключатель. Обратите внимание на маркировку контактов: на большинстве моделей КамАЗ (например, 5320, 65115) используется стандартная распиновка – «30» (питание), «58» (габариты), «56» (ближний свет).
Подрулевой переключатель диагностируйте без демонтажа. Проверьте целостность проводки от переключателя до блока предохранителей: на разъеме переключателя найдите контакт «58L» (левый габарит) и «58R» (правый габарит). Подключите контрольную лампу между этими контактами и массой при включенном зажигании. Если лампа не горит – проблема в переключателе или обрыве цепи до него. Для точной проверки снимите кожух рулевой колонки и прозвоните переключатель мультиметром: сопротивление между контактами «58» и «31» (масса) должно меняться при перемещении рычага в положение «габариты».
На КамАЗах с электронным блоком управления освещением (например, Евро-4 и новее) проверьте сигналы на разъеме блока. Подключите диагностический сканер к разъему OBD-II и считайте коды ошибок: неисправность переключателя часто фиксируется как «B1200» или «U1000». Если сканера нет, измерьте напряжение на контакте «15» (питание) разъема переключателя – должно быть 24 В при включенном зажигании. Отсутствие напряжения указывает на неисправность реле или обрыв цепи от предохранителя F17 (10 А) в монтажном блоке.
При диагностике обратите внимание на характер неисправности: если габариты не работают только с одной стороны, проблема скорее в проводке или лампах, а не в переключателе. Если не горят оба габарита, но ближний свет включается – проверьте отдельно цепь габаритов от переключателя до реле К1 (находится в монтажном блоке под капотом). На разъеме реле найдите контакт «85» (управляющий) и прозвоните его с контактом «58» переключателя. Обрыв здесь – частая причина отказа габаритов на КамАЗах с пробегом свыше 200 тыс. км.
Для проверки подрулевого переключателя на износ разберите его: отсоедините рычаг, снимите пластиковый корпус и осмотрите контактные группы. На моделях КамАЗ-4310 и 6520 часто изнашиваются подпружиненные контакты, которые перестают замыкать цепь. Очистите контакты от нагара мелкозернистой наждачной бумагой или замените контактную группу целиком. Перед сборкой смажьте подвижные части силиконовой смазкой – это продлит срок службы переключателя. Если после всех проверок габариты не заработали, прозвоните цепь от реле до задних фонарей: обрыв часто возникает в местах перегиба проводки у заднего моста.
Проблемы с массой: где искать и как устранить плохой контакт
На КамАЗах масса – критический элемент электрической цепи задних габаритов. Основные точки подключения массы расположены на раме в районе заднего моста и на кузове возле фонарей. Первым делом проверьте клеммы на раме: они часто окисляются из-за влаги и дорожных реагентов. Очистите контакты металлической щеткой, затем обработайте токопроводящей смазкой (например, Kontakt 60 или Liqui Moly Kupfer-Spray). Если клемма приварена некачественно, замените её на новую с болтовым креплением М8 или М10.
Второй проблемный участок – соединение провода массы с кузовом. На старых моделях КамАЗ (5320, 5410) масса часто крепится под пластиковой накладкой заднего бампера. Демонтируйте накладку и осмотрите место контакта: ржавчина или ослабленный болт – типичные причины отказа. Используйте шайбы Гровера и контргайки для надежной фиксации. Если провод перетёрся, замените его на медный сечением не менее 16 мм².
- Проверьте целостность провода массы от фонаря до рамы: обрыв часто происходит в гофре или на изгибах.
- На КамАЗ-6520 и 65115 масса может идти через задний подрамник – осмотрите сварные швы на предмет трещин.
- Если габариты работают с перебоями, постучите по массе молотком: скачки напряжения укажут на плохой контакт.
Для диагностики используйте мультиметр. Установите режим измерения сопротивления (200 Ом) и проверьте цепь между минусовой клеммой аккумулятора и корпусом фонаря. Показания выше 0,5 Ом свидетельствуют о проблеме. При измерении напряжения на работающем двигателе разница между массой на раме и кузове не должна превышать 0,2 В – иначе ищите окисление или обрыв.
На КамАЗах с ABS масса задних габаритов может быть связана с блоком управления. Отсоедините разъем ABS и проверьте контакты на предмет коррозии. Если после чистки габариты заработали, замените уплотнитель разъема или нанесите диэлектрическую смазку. В моделях с пневмоподвеской (например, 6522) масса часто теряется из-за окисления контактов на балке – разберите соединение и зачистите до металла.
При замене проводки используйте только термостойкие провода с силиконовой изоляцией (маркировка Silicone Wire). Стандартный ПВА или ПГВА не выдерживает вибрации и перепадов температур на КамАЗе. Крепите провода пластиковыми хомутами с шагом 15–20 см, избегая натяжения. В местах прохода через металл обязательно устанавливайте резиновые втулки.
Если после всех мер габариты не работают, проверьте предохранитель F12 (10 А) в блоке под капотом – он отвечает за цепь задних огней. На КамАЗ-43118 и 43114 масса может идти через выключатель массы: осмотрите его контакты и при необходимости замените. В крайнем случае прозвоните цепь от фонаря до блока предохранителей – обрыв часто скрывается в жгуте проводов под кабиной.
