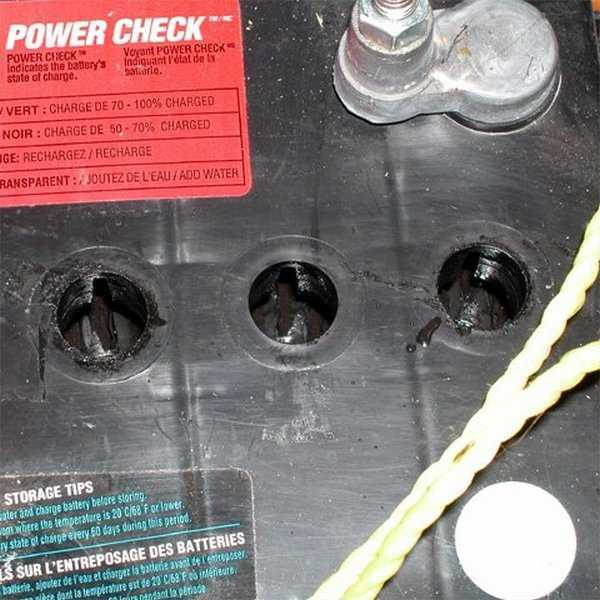

Автомобильный аккумулятор – это не просто резервуар с жидкостью, а сложная электрохимическая система, где каждый компонент выполняет строго определённую функцию. В большинстве свинцово-кислотных батарей используется электролит на основе серной кислоты (H₂SO₄) с концентрацией от 30% до 38% по массе и дистиллированной воды (H₂O). При плотности 1,27–1,28 г/см³ (при 25°C) такой раствор обеспечивает оптимальную проводимость и химическую активность для реакций заряда-разряда.
Серная кислота в электролите участвует в обратимой реакции с активной массой пластин: на аноде (положительном электроде) – диоксидом свинца (PbO₂), на катоде (отрицательном) – губчатым свинцом (Pb). При разряде кислота расходуется, образуя сульфат свинца (PbSO₄) и воду, что снижает плотность электролита. При заряде процесс идёт в обратном направлении, восстанавливая исходные компоненты. Критическое падение плотности ниже 1,15 г/см³ приводит к необратимой сульфатации пластин и потере ёмкости.
В AGM- и гелевых аккумуляторах электролит иммобилизирован – зафиксирован в стекловолоконном сепараторе или загущён силикагелем. Это исключает риск утечки, но требует точного соблюдения напряжения заряда: превышение 14,8 В для AGM или 14,4 В для гелевых батарей вызывает необратимое газообразование и разрушение структуры электролита. Для обслуживаемых аккумуляторов рекомендуется проверять уровень электролита каждые 10 000 км и доливать только дистиллированную воду – добавление кислоты нарушает баланс и ускоряет коррозию пластин.
Температура окружающей среды напрямую влияет на характеристики электролита. При -20°C плотность должна быть не ниже 1,29 г/см³, чтобы предотвратить замерзание, а при +40°C – не выше 1,24 г/см³, чтобы избежать ускоренного испарения воды. Использование некачественной воды с примесями (хлор, железо, медь) приводит к саморазряду и образованию токопроводящих мостиков между пластинами, сокращая срок службы батареи до 2–3 лет вместо стандартных 5–7.

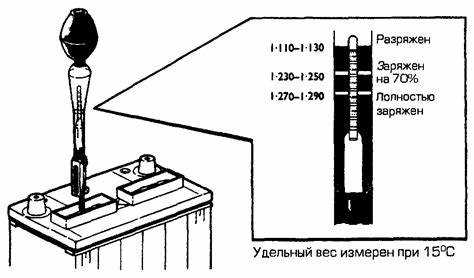

Для диагностики состояния электролита применяют ареометр с ценой деления не более 0,01 г/см³. Если плотность в разных банках отличается более чем на 0,02 г/см³, это указывает на неравномерный заряд или внутреннее короткое замыкание. В таких случаях требуется выравнивающий заряд малым током (0,1C) до стабилизации показателей. Игнорирование этих признаков ведёт к глубокой сульфатации и необходимости замены аккумулятора.
Что залито в автомобильном аккумуляторе: состав и назначение
В свинцово-кислотных аккумуляторах используется электролит – раствор серной кислоты (H2SO4) в дистиллированной воде с плотностью 1,27–1,29 г/см³ при полном заряде. Концентрация кислоты в растворе составляет 30–38% по массе, остальное – вода. Электролит обеспечивает ионную проводимость между свинцовыми пластинами (анодом из Pb и катодом из PbO2), запуская электрохимическую реакцию, которая генерирует ток. При разряде плотность падает до 1,10–1,15 г/см³ из-за образования сульфата свинца (PbSO4) и расхода кислоты.
Назначение компонентов: серная кислота участвует в реакции, а вода служит средой для переноса ионов H+ и SO42-. Без воды электролит не сможет проводить ток, а без кислоты – поддерживать необходимый потенциал пластин. В необслуживаемых аккумуляторах электролит может быть загущён до гелеобразного состояния (AGM-технология) или абсорбирован в стекловолоконные сепараторы, что исключает его вытекание и снижает испарение. Для долива используют только дистиллированную воду – примеси (соли, металлы) ускоряют саморазряд и разрушают пластины.
Контролировать состояние электролита нужно каждые 3–6 месяцев: проверяйте уровень (пластины должны быть покрыты на 10–15 мм) и плотность ареометром. При падении плотности ниже 1,22 г/см³ требуется подзарядка, а при критическом снижении (менее 1,10 г/см³) – замена электролита или аккумулятора. Хранить АКБ следует при температуре не выше +25°C и уровне заряда 70–90%, чтобы избежать сульфатации пластин и замерзания электролита (при плотности 1,10 г/см³ он замерзает уже при −7°C).
Какие жидкости используются в разных типах автомобильных аккумуляторов
В свинцово-кислотных аккумуляторах (WET) применяется электролит – раствор серной кислоты (H₂SO₄) с дистиллированной водой в пропорции 30–40% кислоты к 60–70% воды. Плотность рабочей жидкости составляет 1,24–1,28 г/см³ при 25°C, что обеспечивает оптимальную проводимость и химическую активность. В обслуживаемых моделях уровень электролита проверяют каждые 10–15 тыс. км, доливая только дистиллированную воду – кислота не испаряется, а разлагается на водород и кислород. Превышение концентрации кислоты свыше 40% ускоряет коррозию пластин и сокращает срок службы до 2–3 лет.
В AGM- и гелевых (GEL) аккумуляторах электролит иммобилизирован:
- В AGM – абсорбирован в стекловолоконный сепаратор, что исключает утечки даже при повреждении корпуса. Плотность электролита здесь выше (1,30–1,32 г/см³), так как жидкость не циркулирует, а удерживается капиллярными силами. Долив воды невозможен – конструкция герметична.
- В GEL – серная кислота смешана с силикагелем до пастообразного состояния. Такая консистенция предотвращает сульфатацию пластин и позволяет эксплуатировать аккумулятор в любом положении. Критическая температура для гелевых моделей – выше 45°C, при которой гель теряет структуру, что необратимо снижает емкость.
Для EFB-аккумуляторов (усиленные свинцово-кислотные) используется стандартный жидкий электролит, но с добавками углерода в активную массу отрицательных пластин, что повышает устойчивость к глубоким разрядам. Плотность поддерживается на уровне 1,26–1,28 г/см³, а долив воды требуется реже – раз в 20–25 тыс. км из-за сниженного газовыделения.
Из чего состоит электролит в свинцово-кислотных аккумуляторах
Дистиллированная вода в составе электролита служит растворителем и обеспечивает ионную проводимость. Использование водопроводной или минеральной воды недопустимо: соли и примеси (хлор, кальций, железо) вызывают необратимую сульфатацию пластин, коррозию решёток и снижение ёмкости. Для доливки применяют только воду с удельным сопротивлением не менее 500 кОм·см.
Серная кислота в электролите выполняет ключевую роль в электрохимических реакциях. При заряде она восстанавливается на положительном электроде (PbO₂ + H₂SO₄ + 2H⁺ + 2e⁻ → PbSO₄ + 2H₂O), а при разряде расходуется на образование сульфата свинца на обоих электродах. Чистота кислоты критична: содержание железа не должно превышать 0,005%, а меди – 0,001%, иначе ускоряется саморазряд и разрушение пластин.
В некоторых типах аккумуляторов (например, гелевых или AGM) в электролит добавляют загустители – силикагель или стекловолокно. Это предотвращает вытекание жидкости при повреждениях корпуса и позволяет эксплуатировать батарею в любом положении. Однако базовый состав остаётся неизменным: серная кислота и вода, только в связанной форме.
Плотность электролита напрямую влияет на работоспособность аккумулятора. При понижении температуры до -20°C плотность должна быть не менее 1,29 г/см³, иначе электролит замерзает, разрушая корпус. В жарком климате оптимальная плотность – 1,24–1,26 г/см³, чтобы снизить коррозию решёток. Измеряют плотность ареометром с точностью до 0,01 г/см³.
Приготовление электролита требует соблюдения техники безопасности: кислоту льют в воду тонкой струёй, а не наоборот. Обратный порядок вызывает бурную реакцию с выделением тепла и брызг. Для смешивания используют кислотостойкие ёмкости из полиэтилена или стекла. Готовый раствор охлаждают до комнатной температуры перед заливкой в аккумулятор.
Срок службы электролита зависит от условий эксплуатации. В стартерных батареях при нормальных условиях он сохраняет свойства 3–5 лет, в тяговых – до 7 лет. Основные причины деградации: испарение воды (повышение плотности), загрязнение примесями, расслоение кислоты по высоте банок. Для продления ресурса регулярно проверяют уровень и плотность, доливая дистиллированную воду при необходимости.
Утилизация отработанного электролита требует нейтрализации кислоты. Для этого используют раствор кальцинированной соды (Na₂CO₃) или извести (Ca(OH)₂) до достижения pH 6–8. Нейтрализованный раствор сливают в канализацию только после разбавления водой в соотношении 1:10. Запрещено выливать кислоту в почву или водоёмы – это приводит к тяжёлым экологическим последствиям.
Как проверить уровень и плотность залитой жидкости в аккумуляторе
Проверка уровня электролита требует снятия пробок с банок аккумулятора. Используйте фонарик для осмотра: жидкость должна покрывать пластины на 10–15 мм выше их верхнего края. Если уровень ниже, долейте дистиллированную воду до метки или до указанного значения. Избегайте перелива – избыток жидкости приведёт к выплёскиванию электролита при зарядке. Для точного контроля применяйте стеклянную трубку диаметром 5–6 мм: опустите её в банку до упора в пластины, зажмите верхний конец пальцем и измерьте высоту столба жидкости.
Плотность электролита измеряют ареометром при температуре +25°C. Нормальные значения для заряженного аккумулятора: 1,27–1,29 г/см³ (для умеренного климата) и 1,23–1,25 г/см³ (для тропиков). Если плотность ниже 1,20 г/см³, требуется подзарядка или замена электролита. Перед замером дайте аккумулятору постоять 2–3 часа после зарядки или поездки – это исключит погрешность из-за неравномерного распределения кислоты. В зимний период плотность можно увеличить на 0,02 г/см³ для предотвращения замерзания.
При проверке плотности отбирайте электролит из каждой банки отдельно – разница более 0,01 г/см³ указывает на неисправность (сульфатацию, короткое замыкание). Не используйте для доливки водопроводную или минеральную воду: примеси ускоряют разрушение пластин. Храните ареометр в вертикальном положении, промывайте дистиллированной водой после каждого использования. Если плотность не восстанавливается после зарядки, аккумулятор подлежит замене.
Почему в аккумуляторах применяется серная кислота и как она взаимодействует с пластинами
Серная кислота (H2SO4) в свинцово-кислотных аккумуляторах – не случайный выбор, а результат её уникальных электрохимических свойств. Она обеспечивает высокую электропроводность электролита (до 0,8 См/см при концентрации 35–40%), что критично для эффективного протекания тока между пластинами. Без этого параметра внутреннее сопротивление батареи выросло бы в разы, снижая КПД и мощность. Кроме того, серная кислота участвует в обратимой реакции с активными массами пластин, что позволяет аккумулятору многократно заряжаться и разряжаться.
В процессе разряда серная кислота взаимодействует со свинцом (Pb) отрицательной пластины и диоксидом свинца (PbO2) положительной, образуя сульфат свинца (PbSO4) и воду (H2O). Реакция на аноде: PbO2 + H2SO4 + 2H+ + 2e− → PbSO4 + 2H2O. На катоде: Pb + H2SO4 → PbSO4 + 2H+ + 2e−. Эти процессы снижают концентрацию кислоты в электролите, что можно отследить ареометром – плотность падает с 1,27–1,28 г/см³ до 1,10–1,15 г/см³ при полном разряде.
При зарядке реакции идут в обратном направлении: сульфат свинца на пластинах разлагается, восстанавливая PbO2 и Pb, а серная кислота возвращается в раствор. Критическая особенность – кислота должна быть достаточно концентрированной, чтобы поддерживать высокую скорость реакций, но не чрезмерно: при плотности выше 1,30 г/см³ ускоряется коррозия решёток пластин и снижается срок службы. Оптимальный диапазон – 1,24–1,28 г/см³ для умеренного климата.
Серная кислота также выполняет роль стабилизатора структуры активных масс. Во время циклов заряд-разряд пластины подвергаются механическим нагрузкам из-за изменения объёма PbSO4 (на 37% больше, чем у PbO2). Кислота минимизирует осыпание активной массы, образуя на поверхности пластин тонкий слой сульфата, который частично защищает от разрушения. Однако при глубоких разрядах или длительном хранении в разряженном состоянии сульфатация становится необратимой, блокируя поры активной массы.
Температурная зависимость – ещё один фактор, делающий серную кислоту незаменимой. При −20°C её электропроводность падает на 50%, но остаётся достаточной для запуска двигателя, в отличие от альтернативных электролитов (например, щелочных), которые замерзают или теряют проводимость при более высоких температурах. В то же время при +50°C скорость коррозии пластин увеличивается в 2–3 раза, поэтому в жарком климате рекомендуется снижать плотность электролита до 1,22–1,24 г/см³.
Взаимодействие кислоты с пластинами не ограничивается химическими реакциями. Она проникает в поры активной массы, обеспечивая равномерное распределение тока по всей поверхности. При недостаточной концентрации кислоты (менее 1,20 г/см³) реакции замедляются, а при избытке (более 1,30 г/см³) усиливается газовыделение – вода разлагается на водород и кислород, что приводит к потере электролита и необходимости доливки дистиллированной воды. В современных необслуживаемых батареях этот процесс контролируется каталитическими пробками, но в классических АКБ требует регулярного обслуживания.
Сульфатация пластин – основная причина выхода аккумуляторов из строя. При длительном разряде или хранении без подзарядки PbSO4 кристаллизуется в крупные нерастворимые образования, которые не восстанавливаются при зарядке. Для профилактики используют заряд малым током (0,1C) или специальные десульфатирующие зарядные устройства с асимметричным током. Важно: попытки «оживить» батарею повышением плотности кислоты до 1,40 г/см³ и выше приводят к ускоренному разрушению решёток и короткому замыканию.
Выбор серной кислоты обусловлен и экономическими факторами: она дешевле альтернатив (например, литиевых или никель-металлгидридных электролитов) и доступна в промышленных масштабах. Однако её агрессивность требует строгого соблюдения мер безопасности при обслуживании: попадание на кожу вызывает химические ожоги, а пары – раздражение дыхательных путей. При доливке воды или замене электролита используют только дистиллированную воду (содержание примесей не более 5 мг/л), иначе ускоряется саморазряд и коррозия. В герметичных AGM-батареях кислота абсорбирована в стекловолоконный сепаратор, что исключает её проливание, но не отменяет необходимости контроля плотности.
