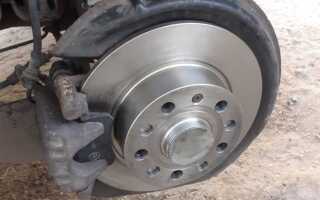

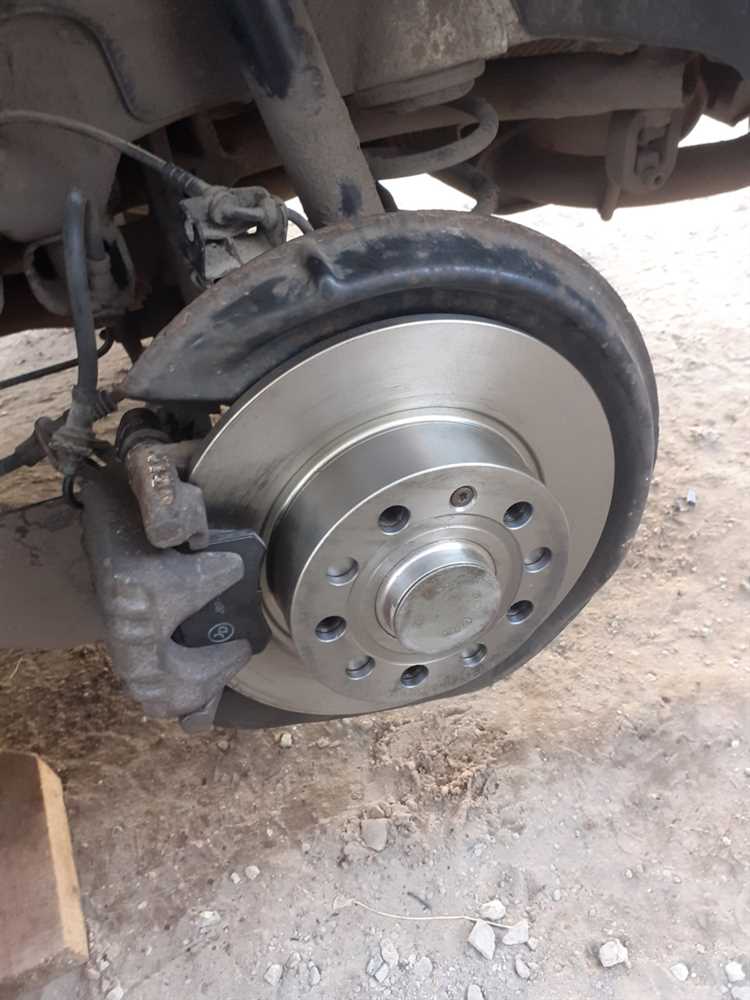

Задние тормозные диски на Рено Сценик 2 (2003–2009 гг.) требуют замены при износе до минимальной толщины 8 мм или при появлении глубоких борозд, трещин, коробления. Средний ресурс дисков – 60–80 тыс. км, но агрессивный стиль вождения или частые торможения с высоких скоростей сокращают срок службы до 40–50 тыс. км. Перед началом работ убедитесь, что новые диски соответствуют оригинальным параметрам: диаметр 268 мм, толщина 10 мм (для моделей с двигателями 1.6 и 2.0), или 280 мм (для дизельных версий 1.9 и 2.0 dCi).
Для замены потребуются: набор торцевых головок (10, 13, 17 мм), шестигранник 7 мм, динамометрический ключ, молоток с резиновой насадкой, струбцина или специальный инструмент для сжатия поршня суппорта, медная смазка и очиститель тормозов. Работы удобнее проводить на подъемнике или смотровой яме, но можно обойтись домкратом и страховочными упорами. Перед демонтажем колес сбросьте давление в тормозной системе, несколько раз нажав на педаль тормоза при выключенном двигателе.
Особое внимание уделите состоянию направляющих пальцев суппорта – они должны свободно перемещаться в своих гнездах. При заедании или коррозии замените их вместе с пыльниками (артикул 7703034808 для пальцев и 7703034807 для пыльников). Поршень заднего суппорта на Сценик 2 имеет механизм ручного тормоза, поэтому его сжатие требует одновременного вращения по часовой стрелке и вдавливания. Используйте специальный ключ или плоскогубцы с регулируемым захватом.
После установки новых дисков обязательно выполните притирку: разгонитесь до 60–80 км/ч и плавно затормозите до 20–30 км/ч, повторив процедуру 5–6 раз. Избегайте резких торможений первые 200 км. Проверьте уровень тормозной жидкости – при необходимости долейте до отметки MAX, используя жидкость класса DOT 4.
Необходимые инструменты и материалы для замены тормозных дисков
Для замены задних тормозных дисков на Рено Сценик 2 потребуются: набор торцевых головок (10, 13, 17 мм), динамометрический ключ с диапазоном 20–120 Н·м, шестигранник на 7 мм, плоская и крестовая отвёртки, молоток с резиновой или медной головкой, съёмник тормозных колодок (или монтировка), струбцина для сжатия поршня суппорта, щётка по металлу, очиститель тормозов в аэрозоле, медная смазка для направляющих и высокотемпературная паста для тыльной стороны колодок. Обязателен домкрат с подкатными опорами или двухстоечный подъёмник – штатный домкрат ненадёжен для длительной работы. Для откручивания закисших болтов пригодится проникающая смазка (например, WD-40 или Liqui Moly LM-40).
Запасные части: тормозные диски оригинального размера (260×10 мм для моделей с 2003 по 2009 год, артикул Renault 7701208253 или аналоги от Brembo, ATE, TRW), комплект колодок (артикул Renault 7701207066 или аналоги Ferodo, Textar), ремкомплект направляющих суппорта (артикул Renault 7703030435). При замене дисков проверьте состояние тормозных шлангов – при наличии трещин или вздутий замените их (артикул Renault 7703074668). Для прокачки системы понадобится тормозная жидкость DOT 4 (0,5 л), шприц для откачки старой жидкости и прозрачный шланг диаметром 6 мм.
Подготовка автомобиля и снятие колеса перед началом работ
Перед началом замены тормозных дисков на Renault Scenic 2 установите автомобиль на ровную твердую поверхность. Активируйте стояночный тормоз и подложите противооткатные упоры под передние колеса. Если работа проводится на подъемнике, убедитесь, что машина надежно зафиксирована страховочными стойками. При использовании домкрата поднимите заднюю часть автомобиля, следуя рекомендациям производителя: опорные точки для подъема указаны в сервисной документации – обычно это усиленные участки кузова за задними колесными арками.
Снимите колпак колеса (если установлен) и ослабьте болты крепления колеса на ½–¾ оборота ключом на 19 мм, пока автомобиль еще стоит на земле. Это предотвратит проворачивание колеса и облегчит дальнейшее откручивание. После подъема автомобиля полностью выверните болты и снимите колесо. Храните болты в чистом месте, чтобы избежать попадания грязи в резьбу – это критично для повторной установки.
Проверьте состояние ступичного подшипника, покачав колесо в вертикальной и горизонтальной плоскостях. Люфт или посторонние шумы указывают на необходимость замены подшипника до установки новых дисков. Очистите привалочную поверхность ступицы металлической щеткой от ржавчины и грязи – это обеспечит плотное прилегание нового диска и предотвратит биение. Если на ступице обнаружены задиры или глубокая коррозия, обработайте ее мелкозернистой наждачной бумагой (P400–P600).
Отсоедините датчик ABS, если он установлен на заднем суппорте. Аккуратно отожмите фиксатор разъема и вытащите его из кронштейна, избегая резких движений – провода датчика хрупкие и могут повредиться. Закрепите разъем на кузове с помощью пластиковой стяжки, чтобы он не мешал при демонтаже суппорта. На моделях с электронным стояночным тормозом (EPB) переведите систему в сервисный режим с помощью диагностического сканера, иначе суппорт не удастся снять без повреждений.
Демонтаж суппорта и тормозных колодок на задней оси
Перед началом работ убедитесь, что автомобиль зафиксирован на подъёмнике или надёжных опорах, а ручной тормоз полностью отпущен. Открутите два болта крепления суппорта ключом на 13 мм – нижний болт часто прикипает, поэтому используйте проникающую смазку заранее. Снимите суппорт, подвесив его на проволоке к пружине подвески, чтобы не повредить тормозной шланг. Если поршень мешает извлечению колодок, утопите его специальным приспособлением или аккуратно вдавите отвёрткой через старую колодку, вращая по часовой стрелке – на задних суппортах Рено Сценик 2 поршень вкручивается, а не просто вдавливается.
Извлеките тормозные колодки, поддев их плоской отвёрткой, и проверьте состояние направляющих пальцев суппорта – они должны свободно перемещаться в резиновых пыльниках. Очистите посадочные места колодок металлической щёткой и нанесите тонкий слой медной смазки на тыльные стороны новых колодок. Осмотрите тормозной диск на наличие глубоких борозд или трещин – при толщине менее 9 мм (для вентилируемых дисков) замена обязательна. Не допускайте попадания смазки на рабочие поверхности колодок или диска.
Снятие старого тормозного диска и проверка состояния ступицы
После демонтажа тормозного суппорта и колодок зафиксируйте диск на ступице двумя болтами М8 длиной 20–30 мм, вкрутив их в технологические отверстия. Это предотвратит падение диска при снятии последнего крепежного винта. Если диск прикипел, используйте проникающую смазку (например, WD-40 или LIQUI MOLY LM-40) и обстучите его резиновой киянкой по периметру, избегая ударов по рабочей поверхности. Для Рено Сценик 2 допустимый износ диска – минимальная толщина 9,5 мм (номинал – 10 мм); при меньшем значении замена обязательна.
Проверьте ступицу на наличие коррозии, задиров или выработки в местах контакта с диском. Очистите поверхность металлической щеткой и осмотрите подшипник: люфт свыше 0,05 мм или посторонние шумы при вращении указывают на необходимость замены. Нанесите тонкий слой медной смазки на привалочную плоскость ступицы перед установкой нового диска – это облегчит демонтаж в будущем. Измерьте биение ступицы индикатором часового типа: допустимое значение – не более 0,03 мм.
Удалите остатки старой смазки и грязи из канавок ступицы, используя очиститель тормозов (например, Brembo Brake Cleaner). Осмотрите шлицы привода (если диск установлен на ведущей оси): сколы или деформации требуют вмешательства. При обнаружении трещин на ступице замените её целиком – ремонт недопустим. Для моделей с ABS проверьте датчик частоты вращения: убедитесь в отсутствии повреждений проводки и чистоте зубчатого кольца.
Перед установкой нового диска сравните его посадочный диаметр со ступицей – зазор не должен превышать 0,1 мм. Если диск садится слишком свободно, проверьте ступицу на износ или деформацию. При замене дисков на обеих сторонах оси используйте детали одной партии, чтобы избежать разницы в толщине и материале, влияющей на тормозной баланс.
Установка нового тормозного диска и очистка посадочных поверхностей
Перед установкой нового диска удалите остатки коррозии и грязи с посадочной поверхности ступицы металлической щёткой или наждачной бумагой зернистостью P120–P180. Особое внимание уделите центрирующему пояску – его диаметр на Рено Сценик 2 составляет 66,1 мм, а допуск на биение не должен превышать 0,05 мм. Проверьте состояние резьбы болтов крепления диска (M12×1,5) и при необходимости прогонтите её метчиком соответствующего размера. Нанесите на резьбу тонкий слой медной смазки для предотвращения прикипания.
- Установите новый диск на ступицу, совместив отверстия под болты. Затяните болты крест-накрест моментом 105 Н·м с помощью динамометрического ключа.
- Проверьте биение диска индикатором часового типа: закрепите магнитную стойку на поворотном кулаке, уприте наконечник в рабочую поверхность диска на расстоянии 10–15 мм от внешнего края. Медленно вращайте диск, допустимое биение – не более 0,07 мм.
- Очистите привалочную поверхность диска от консервационной смазки обезжиривателем (например, Loctite 7063) и протрите безворсовой салфеткой. Не используйте растворители на основе ацетона – они могут повредить антикоррозийное покрытие.
Сборка тормозного механизма и монтаж суппорта с колодками
Перед установкой суппорта очистите направляющие пальцы от старой смазки и продуктов износа. Нанесите тонкий слой высокотемпературной силиконовой смазки (например, ATE 03.9902-0501.2 или аналоги) на поверхность пальцев и их резиновые пыльники. Убедитесь, что пыльники не имеют трещин – при обнаружении дефектов замените их (артикул оригинальных пыльников для Рено Сценик 2: 7701207993). Затяните направляющие пальцы моментом 28–32 Н·м, используя динамометрический ключ.
Установите новые тормозные колодки в суппорт, предварительно проверив их соответствие модели (для Сценик 2 с двигателем 1.6 16V подходят колодки с артикулом 410608481R). Внутренняя колодка должна быть обращена к поршню, внешняя – к диску. При монтаже суппорта на диск следите за тем, чтобы колодки не перекашивались и не задевали за буртик диска. Если поршень суппорта был утоплен, используйте специальный инструмент (например, Force 90601) для равномерного вдавливания, избегая повреждения манжеты.
После установки суппорта на место зафиксируйте его болтами крепления (артикул 7703008248) с моментом затяжки 105–115 Н·м. Подключите тормозной шланг, убедившись в отсутствии перекрутов и повреждений уплотнительных колец. Прокачайте тормозную систему, удаляя воздух через штуцер суппорта (момент затяжки штуцера – 12–15 Н·м). Перед началом движения несколько раз нажмите на педаль тормоза, чтобы колодки заняли рабочее положение, и проверьте уровень тормозной жидкости в бачке (должен быть между отметками MIN и MAX).
Проверка работоспособности тормозной системы после замены
На скорости 20–30 км/ч выполните несколько плавных торможений. Обратите внимание на равномерность замедления: рывки или увод в сторону сигнализируют о неравномерном прилегании колодок или деформации дисков. При наличии вибрации в руле или педали повторите проверку биения дисков – допустимое значение не более 0,05 мм.
После прогрева тормозов (5–7 интенсивных торможений с 60 до 30 км/ч) оцените эффективность. Тормозной путь с 80 км/ч должен составлять 35–40 метров. Превышение этого значения требует проверки толщины колодок (минимально допустимая – 3 мм) и состояния дисков (остаточная толщина не менее 19 мм для Scenic 2).
- Проверьте отсутствие посторонних шумов: скрип, скрежет или металлический лязг – признаки неправильной установки колодок или износа противоскрипных пластин.
- Осмотрите суппорты на предмет утечек тормозной жидкости. Особое внимание уделите резиновым пыльникам направляющих – трещины или разрывы приведут к коррозии и заклиниванию механизма.
- Проконтролируйте температуру дисков после тестового заезда: равномерный нагрев (до 150–200°C) свидетельствует о правильной работе, локальные перегревы – о подклинивании суппорта.
Для проверки стояночного тормоза затяните его на 3–4 щелчка и попробуйте тронуться с места. Автомобиль должен оставаться неподвижным. Если колеса проворачиваются, отрегулируйте трос: на Scenic 2 доступ к регулировочной гайке осуществляется через отверстие в центральном тоннеле под подлокотником.
Спустя 100–150 км пробега повторно осмотрите диски и колодки. На рабочих поверхностях не должно быть глубоких борозд, трещин или следов перегрева (синеватый оттенок). При обнаружении дефектов замените детали – эксплуатация с поврежденными тормозами снижает эффективность на 30–40%.
Если автомобиль оборудован ABS, выполните тест на скользком покрытии (лед, мокрый асфальт). При резком торможении педаль должна пульсировать с частотой 4–7 Гц – это нормальная работа системы. Отсутствие пульсации указывает на неисправность датчиков ABS или блока управления.
Завершающий этап – проверка уровня тормозной жидкости. После замены дисков уровень может незначительно снизиться из-за перемещения поршней суппортов. Долейте жидкость до отметки «MAX» (используйте DOT 4), но не переливайте – избыток приведет к выдавливанию через крышку бачка при нагреве.
Типичные ошибки при замене и способы их избежать
Первая распространённая ошибка – игнорирование состояния направляющих пальцев суппорта. На Рено Сценик 2 они часто закисают из-за отсутствия смазки или попадания грязи. Если их не очистить и не обработать высокотемпературной смазкой (например, ATE Plastilube или Permatex Ceramic), суппорт будет подклинивать, что приведёт к неравномерному износу диска и колодок. Перед установкой новых дисков обязательно разберите суппорт, удалите старую смазку и ржавчину, затем нанесите новый слой на пальцы и их посадочные места.
Вторая ошибка – неправильная затяжка колёсных болтов. Момент затяжки для Рено Сценик 2 составляет 110 Н·м, но многие затягивают их «на глаз» или используют ударный гайковёрт без динамометрического ключа. Это приводит к деформации ступицы или ослаблению крепления колеса. После установки дисков всегда затягивайте болты крест-накрест в два этапа: сначала с усилием 50 Н·м, затем окончательно до 110 Н·м.
Третья проблема – установка новых дисков без проверки биения ступицы. Если ступица деформирована или на ней остались частицы ржавчины, новый диск ляжет неровно, что вызовет вибрации при торможении. Перед монтажом очистите поверхность ступицы металлической щёткой, затем проверьте биение индикатором часового типа. Допустимое значение – не более 0,05 мм. При превышении замените ступицу или отшлифуйте её на токарном станке.
Четвёртая ошибка – пренебрежение приработкой новых дисков и колодок. После замены первые 200–300 км избегайте резких торможений, иначе на поверхности диска образуются локальные зоны перегрева, что сократит срок его службы. Оптимальный режим приработки: плавное торможение с 80 до 30 км/ч 10–15 раз подряд, затем дайте системе остыть. Это обеспечит равномерное формирование рабочего слоя на диске и колодках.
Пятая ошибка – использование неподходящих расходников. На Сценик 2 с двигателем 1.9 dCi часто устанавливают диски диаметром 260 мм, но для версий с 2.0 бензиновым мотором требуются диски 280 мм. Проверяйте артикулы: для 260 мм – 402069155R, для 280 мм – 402065155R. Также избегайте колодок с низким коэффициентом трения (например, бюджетных аналогов Ferodo Premier), так как они увеличивают тормозной путь.
Шестая ошибка – некорректная прокачка тормозной системы после замены. Если при снятии суппорта был нарушен герметичность контура, в систему попадает воздух, что снижает эффективность торможения. После установки новых дисков обязательно прокачайте тормоза, начиная с заднего правого колеса, затем заднего левого, переднего правого и переднего левого. Используйте тормозную жидкость DOT 4 (например, Castrol React Performance) и следите за уровнем в бачке, не допуская его опустошения.
