Как поставить на полуавтомат вольтметр амперметр китайский

Китайские вольтметры-амперметры с AliExpress или аналогичных площадок – бюджетное решение для контроля параметров сварочного полуавтомата. Модели типа DSN-VC288 или YB27VA (диапазон измерения 0–100 В, 0–10/20 А) подходят для большинства бытовых и полупрофессиональных аппаратов. Перед установкой проверьте соответствие характеристик: максимальный ток шунта должен превышать номинальный ток полуавтомата на 20–30%. Например, для аппарата на 200 А выбирайте шунт на 250–300 А.

Подключение требует точности: вольтметр подсоединяется параллельно силовой цепи (клеммы «+» и «–» на выходе источника питания), амперметр – через шунт, врезанный в разрыв «минусового» провода. Используйте провода сечением не менее 4 мм² для токовых цепей и 1,5 мм² для измерительных. Изоляция должна выдерживать напряжение до 150 В и температуру до 80°C. Избегайте скруток – применяйте обжимные гильзы или пайку с термоусадкой.

Типичные ошибки: неправильная полярность шунта (приводит к отрицательным показаниям), завышенное сопротивление контактов (искажает данные на 5–15%), отсутствие фильтрации помех. Для стабилизации показаний добавьте керамический конденсатор 0,1 мкФ между «+» и «–» питания прибора. Калибровка выполняется под нагрузкой: сравните показания с эталонным мультиметром и отрегулируйте подстроечные резисторы на плате (если предусмотрены).

При монтаже в корпус полуавтомата вырежьте отверстие под дисплей с запасом 1–2 мм, зафиксируйте прибор на двухкомпонентный клей или винты М3. Питание (5–30 В) можно взять от блока управления аппарата или отдельного DC-DC преобразователя. Для защиты от вибраций используйте силиконовые прокладки толщиной 2–3 мм. После установки проверьте герметичность соединений – попадание влаги или металлической пыли выведет прибор из строя.

Выбор подходящей модели вольтметра амперметра для сварочного полуавтомата

Китайские вольтметры-амперметры для сварочных полуавтоматов делятся на три основные категории: аналоговые, цифровые с ЖК-дисплеем и комбинированные с дополнительными функциями. Для большинства задач оптимальны цифровые модели с разрешением 0,1 В и 0,1 А – например, DSN-VC288 или YB27VA. Они обеспечивают точность измерений в диапазоне 0–100 В и 0–200 А, что покрывает потребности полуавтоматов с током до 250 А. Аналоговые приборы (M830B) дешевле, но их погрешность достигает 5%, что критично при сварке тонколистовых материалов.

Ключевой параметр – диапазон измерений. Для полуавтоматов с током до 160 А достаточно прибора с пределом 0–200 А (DSN-DVM-830L), а для мощных аппаратов (300 А и выше) требуются модели с расширенным диапазоном, такие как YHDC SCT-013-000 с внешним шунтом. Обратите внимание на входное сопротивление вольтметра: оно должно быть не менее 1 МОм, чтобы не влиять на точность измерений. Приборы с низким сопротивлением (< 100 кОм) искажают показания при работе с высокоомными цепями.

• Для импульсной сварки выбирайте модели с частотой обновления ≥10 Гц (TM-7711), чтобы отслеживать быстрые колебания тока.
• Если полуавтомат работает в условиях вибрации, отдайте предпочтение приборам с защитой от пыли и влаги по классу IP65 (XH-M602).
• Для портативных установок подойдут компактные модели с питанием от 5 В (DSN-VC288), подключаемые к USB-порту или аккумулятору.

Шунт – критический элемент амперметра. Встроенные шунты китайских приборов рассчитаны на ток до 100 А; при превышении этого значения требуется внешний шунт на 75 мВ. Например, для полуавтомата на 250 А нужен шунт с номиналом 250 А / 75 мВ. При выборе шунта учитывайте его материал: манганиновые шунты стабильнее медных, но дороже. Не используйте самодельные шунты – их сопротивление нелинейно и приводит к ошибкам измерений.

Дополнительные функции повышают удобство, но не всегда оправданы. Модели с записью данных (UNI-T UT61E) полезны для анализа сварочного процесса, однако их стоимость в 3–5 раз выше базовых аналогов. Термокомпенсация актуальна только при работе в широком температурном диапазоне (-20…+60 °C). Если прибор будет установлен в закрытом корпусе полуавтомата, выбирайте модели без вентиляционных отверстий (YB27VA), чтобы избежать попадания металлической пыли.

Перед покупкой проверьте совместимость прибора с вашим полуавтоматом. Некоторые модели (DSN-VC288) требуют отдельного питания 4–30 В, что может потребовать доработки схемы. Избегайте приборов с общим минусом для измерения тока и напряжения – они не подходят для полуавтоматов с раздельными цепями питания и управления. Для проверки работоспособности подключите прибор к источнику постоянного тока 12 В и резистору 0,1 Ом: показания должны совпадать с расчетными (±2%).

Необходимые инструменты и материалы для монтажа прибора

Для установки китайского вольтметра-амперметра на полуавтомат потребуется набор инструментов с узкой специализацией. Основной – паяльная станция с регулировкой температуры (200–350°C) и тонким жалом (0,5–1 мм) для работы с мелкими контактами прибора. Дополнительно понадобятся бокорезы с заточкой под углом 15° для аккуратной обрезки проводов сечением 0,5–1,5 мм², стриппер с калиброванными отверстиями для снятия изоляции без повреждения жил, и мультиметр с функцией прозвонки и измерения постоянного тока до 20 А. Для фиксации прибора в корпусе полуавтомата используйте термоклей или двухкомпонентный эпоксидный состав – он обеспечит вибростойкость и защиту от влаги.

Материалы подбираются с учетом электрических параметров системы. Провода – медные, многожильные, с силиконовой изоляцией: красный (сечение 1,5 мм² для питания прибора) и черный (2,5 мм² для подключения шунта амперметра). Шунт выбирайте на ток не менее 150% от максимального рабочего тока полуавтомата (например, 50 А для аппарата на 30 А). Для изоляции соединений используйте термоусадочные трубки диаметром 3–6 мм с коэффициентом усадки 2:1. Если прибор не имеет встроенного стабилизатора, добавьте в цепь питания конденсатор 1000 мкФ × 25 В для сглаживания пульсаций напряжения.

Для защиты от помех и корректной работы прибора установите ферритовые кольца на провода питания и измерения – подойдут кольца с внутренним диаметром 5–8 мм и магнитной проницаемостью 1000–2000 НМ. При монтаже в металлический корпус полуавтомата заземлите экран прибора через провод сечением 4 мм², подключив его к общей шине заземления аппарата. Избегайте использования алюминиевых проводов и скруток – только пайка или обжимные гильзы с термоусадкой.

Подключение вольтметра амперметра к силовой цепи полуавтомата

Питание вольтметра-амперметра осуществляется от отдельного источника 5–30 В постоянного тока. Подключите «+» блока питания к клемме «V+» прибора, а «-» – к «GND». Не запитывайте устройство от сварочного источника напрямую – броски напряжения при зажигании дуги выведут его из строя. Для стабилизации используйте линейный стабилизатор на 7805 или импульсный преобразователь с гальванической развязкой.

Для измерения напряжения подключите провода от клемм «+» и «-» сварочного источника к соответствующим входам «V+» и «V-» вольтметра. Сечение проводов должно быть не менее 1,5 мм² для цепей до 50 В и 2,5 мм² для 50–100 В. Избегайте параллельного подключения к силовым кабелям – индуктивные наводки исказят показания. При необходимости используйте экранированный провод с заземлением экрана на корпус полуавтомата.

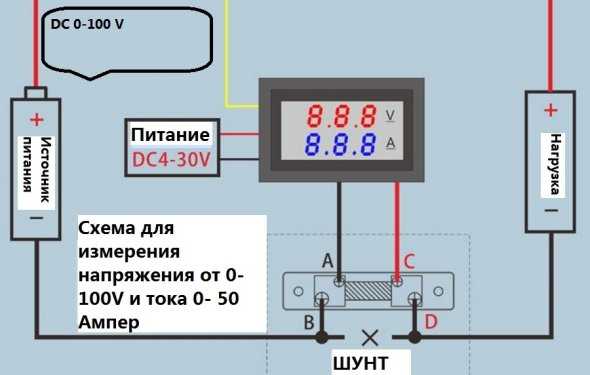

При подключении шунта соблюдайте полярность: токовый провод от «+» источника подключается к клемме шунта с маркировкой «I+», а от горелки – к «I-«. Клеммы «V+» и «V-» шунта соедините с одноименными входами вольтметра-амперметра. Для минимизации погрешности длина проводов от шунта до прибора не должна превышать 1 м. Если расстояние больше, используйте компенсационные провода с низким сопротивлением (например, ПВ-3 1,5 мм²).

После монтажа проверьте правильность подключения мультиметром: измерьте напряжение на шунте при сварке – оно должно соответствовать 75 мВ на номинальном токе. Например, при токе 150 А на шунте 200 А/75 мВ напряжение составит ~56 мВ. Если показания отличаются более чем на 5%, откалибруйте прибор подстроечным резистором или замените шунт.

Закрепите вольтметр-амперметр на передней панели полуавтомата в месте, защищенном от брызг металла и вибрации. Подключите провода через клеммные колодки с винтовым зажимом – пайка в силовой цепи ненадежна. После сборки проведите тестовую сварку на разных режимах, убедившись в стабильности показаний. При скачках напряжения свыше 10% от номинала проверьте качество контактов и целостность проводов.

Настройка шунта и калибровка показаний прибора

Шунт – ключевой элемент для измерения тока в китайских вольтметрах-амперметрах, особенно в полуавтоматах с диапазоном до 200 А. Стандартные приборы комплектуются шунтами на 75 мВ, рассчитанными на номинальный ток. Если фактический ток превышает 50 А, шунт на 100 А (75 мВ) обеспечит линейность показаний без перегрева. При установке проверьте сечение проводов: для 100 А минимальное сечение – 16 мм², для 200 А – 35 мм². Подключайте шунт последовательно в разрыв цепи «минус» сварочного аппарата, избегая параллельных соединений, искажающих данные.

Калибровка начинается с проверки напряжения на шунте мультиметром в режиме милливольтметра. При номинальном токе (например, 100 А) падение напряжения должно составлять 75 мВ ±1%. Если отклонение превышает 3%, замените шунт или откорректируйте коэффициент в настройках прибора. Для моделей с регулировкой (например, DSN-VC288) используйте подстроечные резисторы: R1 для тока, R2 для напряжения. Вращайте R1 по часовой стрелке для увеличения показаний, против – для уменьшения, контролируя изменения мультиметром.

Для точной калибровки соберите тестовую схему: лабораторный блок питания (0–30 В, 0–10 А), эталонный амперметр (класс точности 0,5) и нагрузка (реостат 0,1–1 Ом). Подайте ток 5 А, сравните показания прибора и эталонного амперметра. Разница более 0,2 А указывает на необходимость подстройки. Повторите процедуру на 50% и 100% от максимального тока (например, 50 А и 100 А). Запишите поправочные коэффициенты: если прибор занижает показания на 5% при 100 А, умножайте считанное значение на 1,05.

В приборах без аппаратной регулировки (например, YB27VA) калибровка выполняется программно через меню. Войдите в режим настройки, удерживая кнопку «Set» 5 секунд, выберите пункт «CAL». Подключите эталонный источник напряжения 12 В и откорректируйте показания до совпадения с мультиметром. Для тока подайте 10 А через шунт и скорректируйте значение аналогично. Сохраните настройки – прибор запомнит поправки до следующего сброса.

Температурная зависимость шунта – частая причина дрейфа показаний. При нагреве свыше 60°C сопротивление шунта увеличивается на 0,05% на каждый градус, что приводит к завышению тока на 2–3% при 100 А. Для компенсации используйте шунты с манганиновым сплавом (температурный коэффициент 0,00001/°C) или вносите поправку вручную: при температуре шунта 70°C умножайте показания на 0,97. Измеряйте температуру бесконтактным термометром каждые 15 минут работы при токах выше 80 А.

После калибровки проверьте стабильность показаний в динамическом режиме. Запустите полуавтомат на холостом ходу (0 А), затем резко увеличьте ток до 150 А. Прибор должен отображать изменения без задержек и скачков. Если наблюдаются колебания ±5 А, уменьшите длину проводов от шунта до прибора до 30 см или используйте экранированный кабель. Для моделей с аналоговым выходом (например, 0–5 В) подключите осциллограф и убедитесь в отсутствии помех частотой выше 1 кГц.

Финальный этап – документирование настроек. Зафиксируйте в таблице:

Сохраните данные для повторной калибровки через 6 месяцев или после замены шунта. При смене сварочного режима (например, переходе с CO₂ на аргон) повторите процедуру, так как изменение динамических характеристик дуги влияет на точность измерений.

Защита электронных компонентов от помех и перегрузок

Китайские вольтметры-амперметры, часто используемые в полуавтоматах, чувствительны к электромагнитным помехам и скачкам напряжения. Основной источник проблем – импульсные блоки питания сварочных аппаратов, генерирующие высокочастотные гармоники в диапазоне 20–150 кГц. Для подавления помех установите ферритовые кольца на провода питания и измерительные кабели. Выбирайте кольца с магнитной проницаемостью не менее 1000 (например, материал 3E25) и намотайте на них 3–5 витков провода сечением не менее 1,5 мм².

Перегрузки по току возникают при коротких замыканиях в цепи измерения или неправильном подключении шунта. Для защиты амперметра используйте быстродействующие предохранители на 1–2 А с временем срабатывания не более 10 мс. Размещайте их максимально близко к клеммам прибора, избегая длинных проводников, увеличивающих индуктивность. При токе свыше 20 А применяйте внешние шунты с классом точности 0,5 и термической стойкостью до 120°C.

Стабилизация питания критична для корректной работы цифровых индикаторов. Подключайте вольтметр через линейный стабилизатор напряжения на базе микросхемы LM7805 или аналогичной, с конденсаторами фильтрации: 1000 мкФ на входе и 10 мкФ на выходе. Это снизит пульсации до уровня менее 50 мВ, предотвращая сбои в работе АЦП. Избегайте импульсных стабилизаторов – они сами становятся источником помех.

Экранирование сигнальных цепей обязательно при длине проводов более 30 см. Используйте витую пару в экранирующей оплётке с заземлением экрана только с одной стороны – со стороны источника сигнала. Для аналоговых входов применяйте RC-фильтры нижних частот с частотой среза 1 кГц (например, R=1 кОм, C=150 нФ). Это отсечёт высокочастотные наводки, не искажая полезный сигнал.

Защита от перенапряжений реализуется с помощью варисторов или супрессоров. Для цепей 12–24 В подходят варисторы серии MYG10K471 с напряжением срабатывания 47 В и энергией поглощения 10 Дж. Устанавливайте их параллельно входам питания и измерительным цепям. Для более быстрой реакции (менее 1 нс) используйте TVS-диоды типа P6KE24A, рассчитанные на пиковый ток 24 А.

Гальваническая развязка изолирует чувствительные цепи от силовой части. Оптроны серии PC817 или изолированные DC-DC преобразователи на 1 Вт (например, B0505S-1W) обеспечивают развязку до 1 кВ. Применяйте их для передачи сигналов с шунта на амперметр, если расстояние между ними превышает 50 см. Это исключит влияние блуждающих токов и потенциалов на точность измерений.

Термическая защита предотвращает выход из строя компонентов при перегреве. Устанавливайте термисторы NTC 10 кОм вблизи ключевых элементов: стабилизаторов, шунтов, силовых транзисторов. При превышении температуры 80°C организуйте отключение питания через реле или электронный ключ. Для пассивного охлаждения используйте алюминиевые радиаторы с площадью не менее 50 см² на каждый ватт рассеиваемой мощности.

Проверка работоспособности защиты проводится с помощью генератора импульсных помех (например, EFT/Burst тестер) и осциллографа. Подавайте на входы прибора импульсы амплитудой 1 кВ с фронтом 5 нс и длительностью 50 нс. Корректно защищённый вольтметр-амперметр должен сохранять стабильные показания с погрешностью не более 1% от номинала. При сбоях усиливайте экранирование или добавляйте дополнительные фильтры.
