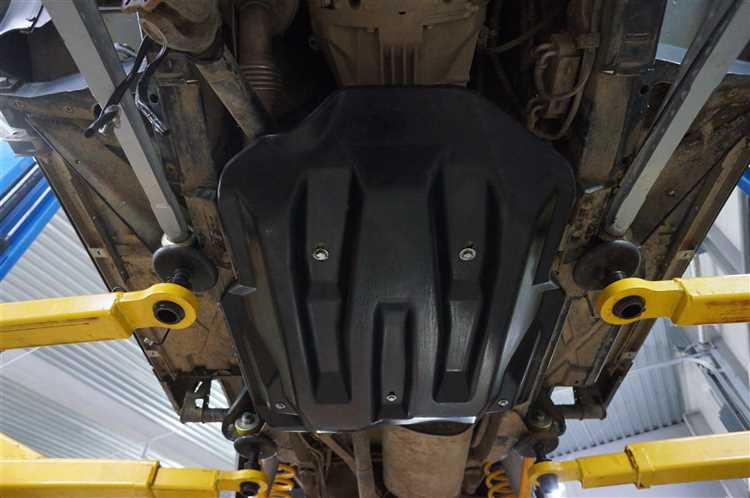

Защита картера – критически важный элемент, предотвращающий повреждения двигателя при наезде на препятствия. Средний срок её службы составляет 5–7 лет при эксплуатации в городских условиях и 3–5 лет при регулярной езде по бездорожью. Однако эти цифры варьируются в зависимости от материала изготовления: стальные листы толщиной 2–3 мм служат дольше алюминиевых (1,5–2 мм), но тяжелее и подвержены коррозии при отсутствии антигравийного покрытия.
На износ влияют три ключевых фактора: механические воздействия, химическая агрессия и температурные перепады. Частые удары о камни или бордюры приводят к деформации кромок и ослаблению крепёжных точек – особенно у пластиковых защит, которые теряют прочность уже через 2–3 года. Реагенты на дорогах ускоряют коррозию металла: незащищённые стальные листы могут проржаветь насквозь за 1–2 сезона в регионах с суровыми зимами.
Температурные колебания вызывают усталость материала: при нагреве до 100–120°C (рабочая температура двигателя) и последующем охлаждении до -30°C (зимние ночи) в металле возникают микротрещины. Алюминиевые защиты менее подвержены этому эффекту, но их ресурс сокращается при контакте с солями и маслами. Для продления срока службы рекомендуется: ежемесячно проверять крепёж (момент затяжки болтов – 15–20 Н·м), обрабатывать антикоррозийным составом раз в год и избегать агрессивной мойки под давлением, которая вымывает смазку из резьбовых соединений.
Замена защиты картера необходима при появлении сквозных отверстий, трещин длиной более 5 см или деформации, мешающей демонтажу поддона. Игнорирование этих признаков увеличивает риск повреждения двигателя при наезде на препятствие на 60–80%. Для автомобилей с низким клиренсом (менее 150 мм) оптимальным выбором станут композитные защиты из углепластика – они легче алюминия на 30–40% и не подвержены коррозии, но дороже в 2–3 раза.
Как определить износ защиты картера по внешним признакам
Первым сигналом критического износа становится появление сквозных отверстий или трещин. На стальных защитах они возникают в местах сварных швов или по краям крепежных отверстий, где металл тоньше. Алюминиевые и композитные варианты чаще трескаются в зонах максимальной нагрузки – под сливной пробкой или в передней части, где возможны удары камней. Если при осмотре обнаружены разрывы длиной более 10 мм, защиту необходимо заменить: даже мелкие повреждения снижают жесткость конструкции на 30–40%.
Деформация поверхности – второй явный признак. Вмятины глубиной от 5 мм на стальных листах толщиной 2–3 мм свидетельствуют о превышении допустимой нагрузки. У алюминиевых защит аналогичный эффект дают прогибы радиусом менее 50 мм: они нарушают геометрию и создают напряжение в материале. Особое внимание уделяйте участкам вокруг крепежных болтов – если металл «потянулся» или образовались заусенцы, это указывает на усталостные микротрещины, невидимые невооруженным глазом.
Коррозия на стальных защитах проявляется в виде рыхлого налета ржавчины или точечных очагов диаметром более 3 мм. Даже при отсутствии сквозных повреждений, площадь поражения свыше 15% от общей поверхности снижает прочность на 25–30%. У алюминиевых моделей окисление выглядит как белый порошкообразный налет, который при механическом воздействии легко счищается, обнажая язвенные углубления. Композитные защиты теряют целостность при расслоении материала – края начинают «лохматиться», а поверхность покрывается сеткой микротрещин.
Износ крепежных элементов часто остается незамеченным, хотя именно он приводит к преждевременному выходу защиты из строя. Болты с сорванной резьбой или гайки, прокручивающиеся при затяжке, свидетельствуют о вибрационных нагрузках, превышающих расчетные. Если при попытке затянуть крепеж момент затяжки не достигает 20–25 Н·м (для стальных защит) или 12–15 Н·м (для алюминиевых), резьба повреждена. Также проверяйте резиновые втулки – их растрескивание или усадка более чем на 2 мм приводит к люфту и ударным нагрузкам на защиту.
Шумовые эффекты при движении – косвенный, но надежный индикатор проблем. Стук или дребезжание на неровностях возникает, когда защита теряет жесткость из-за трещин или ослабления крепежа. На скорости свыше 60 км/ч вибрация передается на кузов, если зазор между защитой и картером превышает 5 мм. Для диагностики поднимите автомобиль на подъемнике и покачайте защиту рукой – смещение более 3 мм в любом направлении требует немедленного вмешательства.
Следы масла или антифриза на внутренней поверхности защиты указывают на нарушение герметичности картера или системы охлаждения. Если жидкость скапливается в одном месте, проверьте состояние прокладок и сливной пробки. Однако равномерное покрытие всей поверхности тонким слоем масла – признак того, что защита деформирована и не прилегает плотно к картеру, создавая зазор для проникновения грязи и влаги. В таких случаях очистите поверхность и проверьте геометрию с помощью линейки: отклонение более 2 мм на 100 мм длины недопустимо.
Изменение цвета или фактуры материала характерно для композитных защит. Потемнение поверхности до коричневого или черного оттенка говорит о термическом воздействии – например, при контакте с горячим выхлопом. Расслоение волокон или появление «пузырей» диаметром более 5 мм свидетельствует о разрушении связующего полимера. Такие повреждения снижают ударопрочность на 40–50%, даже если внешне защита выглядит целой. Для проверки простучите поверхность твердым предметом – глухой звук вместо звонкого подтвердит внутренние дефекты.
Последний этап диагностики – проверка совместимости с заводскими параметрами. Сравните толщину материала в неповрежденных зонах с паспортными данными: для стальных защит допустимое отклонение – ±0,2 мм, для алюминиевых – ±0,3 мм. Измерьте расстояние между крепежными отверстиями: разница более 1 мм указывает на деформацию. Если защита не соответствует хотя бы одному из этих критериев, ее ресурс исчерпан, и дальнейшая эксплуатация приведет к повреждению картера при первом серьезном ударе.
Какие материалы защиты картера служат дольше и почему
Стальные защиты картера с толщиной листа от 2 до 3 мм демонстрируют наибольший срок службы – до 10–15 лет при условии правильной установки и отсутствия критических ударов. Преимущество стали заключается в высокой прочности на разрыв и устойчивости к абразивному износу, особенно в условиях бездорожья или частых контактов с гравием. Однако сталь подвержена коррозии, поэтому долговечность напрямую зависит от качества антикоррозийного покрытия: порошковая окраска или цинкование увеличивают срок службы на 30–50% по сравнению с обычной покраской. Для регионов с высокой влажностью или зимней обработкой дорог реагентами рекомендуется выбирать защиты с двойным слоем защитного покрытия.
Алюминиевые сплавы (например, 5083 или 6061) служат 7–12 лет, сочетая легкость и коррозионную стойкость. Алюминий не ржавеет, но уступает стали в ударопрочности: при сильных ударах возможны деформации или трещины, особенно у защит толщиной менее 4 мм. Преимущество алюминия – меньший вес (на 30–40% легче стали), что снижает нагрузку на подвеску и не влияет на расход топлива. Для увеличения срока службы алюминиевых защит их дополнительно анодируют или покрывают полимерными составами, что защищает от окисления и царапин.
Композитные материалы (например, углепластик или стеклопластик с эпоксидной матрицей) редко используются для серийных защит из-за высокой стоимости, но в премиальном сегменте служат 8–10 лет при соблюдении условий эксплуатации. Их главное достоинство – устойчивость к коррозии и химическим реагентам, а также высокая жесткость при малом весе. Однако композиты чувствительны к точечным ударам: при повреждении волокон прочность снижается на 20–30%, что требует немедленной замены. Для продления срока службы рекомендуется выбирать защиты с многослойной структурой и защитным гелькоутом, предотвращающим расслоение материала.
Влияние дорожных условий на долговечность защиты картера
Защита картера из стали толщиной 2–3 мм теряет до 40% прочности после 50 тыс. км пробега по гравийным дорогам с фракцией камней 10–20 мм. Удары об острые края щебня вызывают локальные деформации, снижающие жесткость конструкции на 15–20% уже через 15–20 тыс. км. Алюминиевые аналоги толщиной 4–5 мм демонстрируют лучшую стойкость, но при регулярном контакте с крупными камнями (30+ мм) на скорости свыше 60 км/ч образуются микротрещины, сокращающие срок службы на 30%.
Городские дороги с ямами глубиной 5–10 см и острыми краями провоцируют усталостные напряжения в точках крепления защиты. При ежедневном проезде 5–7 таких неровностей на скорости 30–40 км/ч резьбовые соединения M8–M10 ослабевают на 25% за 2 года эксплуатации. Полимерные защиты (например, из полиэтилена высокой плотности) выдерживают до 100 тыс. км в таких условиях, но при температуре ниже -15°C становятся хрупкими и раскалываются при ударах.
Соль и реагенты, используемые зимой на дорогах, ускоряют коррозию стальных защит на 50–70% по сравнению с летними условиями. При концентрации хлоридов 20–30 г/м² защитное покрытие разрушается за 1–2 сезона, обнажая металл. Алюминиевые сплавы (например, 5083) устойчивее, но при постоянном воздействии реагентов теряют 10–15% прочности за 3 года. Рекомендуется обработка антикоррозийными составами на основе воска или битума каждые 6 месяцев.

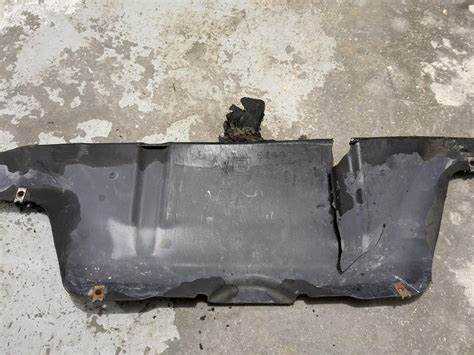

Песчаные и грунтовые дороги с абразивными частицами размером 0,1–0,5 мм стирают защитные покрытия со скоростью 0,02–0,05 мм за 10 тыс. км. На стальных защитах это приводит к появлению очагов коррозии через 30–40 тыс. км, на алюминиевых – к потере 5–8% толщины за тот же пробег. Полимерные материалы истираются быстрее: за 20 тыс. км слой уменьшается на 1–1,5 мм, что критично для тонкостенных конструкций.
Частые перепады температур (от -30°C до +50°C) вызывают термические напряжения в местах сварных швов и креплений. У стальных защит это приводит к образованию микротрещин через 2–3 года, у алюминиевых – к ослаблению структуры на 12–18%. Полимерные защиты менее подвержены этому эффекту, но при резких перепадах (более 20°C за час) могут деформироваться на 3–5 мм, нарушая геометрию крепления.
Внедорожные условия с грязью, водой и камнями диаметром 50+ мм требуют установки защит с усиленными кронштейнами и дополнительными ребрами жесткости. Стандартные решения выдерживают 5–10 тыс. км, после чего требуют замены из-за деформаций или разрушения крепежа. Для таких условий оптимальны композитные защиты с углепластиковыми вставками, сохраняющие 90% прочности после 30 тыс. км.
Регулярная мойка под высоким давлением (свыше 100 бар) вымывает смазку из резьбовых соединений и ускоряет коррозию. При еженедельной мойке стальные защиты теряют 5–7% прочности крепежа за год, алюминиевые – 3–5%. Рекомендуется использовать герметики для резьбы и избегать прямого попадания струи на точки крепления. Полимерные защиты менее чувствительны к мойке, но при температуре воды выше +60°C могут деформироваться.
Как часто нужно проверять состояние защиты картера при активной эксплуатации
При ежедневной эксплуатации автомобиля в условиях городского трафика или на дорогах с некачественным покрытием защиту картера рекомендуется осматривать каждые 5 000–7 000 км пробега. Это связано с высокой вероятностью механических повреждений от камней, бордюров или лежачих полицейских, особенно если защита выполнена из пластика или тонкого металла. Для внедорожников или машин, регулярно эксплуатируемых на грунтовых дорогах, интервал сокращается до 3 000–4 000 км, так как повышенные нагрузки ускоряют износ креплений и деформацию материала.
Ключевые признаки, требующие внеплановой проверки: появление трещин, вмятин глубиной более 5 мм, ослабление или потеря крепежных элементов, коррозия металлических защит. Если автомобиль эксплуатируется в регионах с высокой влажностью или зимой на дорогах, обработанных реагентами, ржавчина может развиться уже через 10 000–15 000 км. В таких случаях проверку проводят не реже одного раза в 3 месяца, даже при небольшом пробеге.
Для алюминиевых и композитных защит интервал между осмотрами может быть увеличен до 10 000 км при условии отсутствия экстремальных нагрузок. Однако после каждого случая контакта с препятствием (например, наезд на бордюр или глубокую яму) проверку проводят немедленно, так как скрытые повреждения могут привести к отрыву защиты на высокой скорости. Особое внимание уделяют состоянию резиновых или силиконовых прокладок – их износ снижает герметичность и увеличивает риск попадания грязи в подкапотное пространство.
При использовании автомобиля в коммерческих целях (такси, доставка, строительные работы) защиту картера проверяют перед каждой сменой или не реже одного раза в неделю. В таких условиях нагрузки на подвеску и защиту многократно выше, а последствия ее повреждения могут привести к дорогостоящему ремонту двигателя. Если защита оснащена дополнительными элементами (например, ребрами жесткости или антикоррозийным покрытием), ее ресурс увеличивается на 20–30%, но это не отменяет регулярных осмотров.
Методы продления срока службы защиты картера без замены
Защита картера – элемент, подверженный абразивному износу, коррозии и механическим повреждениям. Срок её службы можно увеличить на 30–50% без замены, если применять целенаправленные меры. Основной принцип – снижение воздействия агрессивных факторов и восстановление защитных свойств материала.
Первоочередная задача – регулярная очистка поверхности от грязи, песка и реагентов. Частицы, забивающиеся в микротрещины, ускоряют коррозию металлических защит и истирание полимерных. Для очистки используйте мойку высокого давления с насадкой не ближе 30 см от поверхности, чтобы избежать деформации. После мойки просушите защиту сжатым воздухом – остаточная влага провоцирует ржавчину даже на оцинкованных сталях.
- Антикоррозийная обработка. Металлические защиты (сталь, алюминий) нуждаются в нанесении защитных составов каждые 6–12 месяцев. Используйте:
- битумные мастики – для днища и скрытых полостей (толщина слоя 0,5–1 мм);
- восковые составы (например, Tectyl) – для наружных поверхностей, сохраняют эластичность до 2 лет;
- цинксодержащие спреи (Zinc Spray) – восстанавливают повреждённый оцинкованный слой.
- Полимерные защиты. Композитные и пластиковые картеры обрабатывайте силиконовыми спреями или консервантами на основе полимеров (например, Liqui Moly Kunststoff-Tiefenpfleger). Они заполняют микротрещины и предотвращают проникновение влаги. Наносите состав после каждой мойки.
Механические повреждения – вмятины, трещины, отслоения – требуют немедленного ремонта. Для металлических защит используйте сварку аргоном или полуавтоматом, предварительно зачистив зону повреждения до чистого металла. Мелкие трещины (до 5 см) можно заделать эпоксидным клеем с армирующей сеткой. Полимерные защиты ремонтируйте двухкомпонентными составами (например, Permatex Plastic Weld) – они восстанавливают прочность на 80–90% от исходной.
Вибрация – одна из причин преждевременного износа крепёжных элементов и самой защиты. Проверяйте затяжку болтов каждые 5 000 км пробега: момент затяжки для стальных защит – 25–30 Н·м, для алюминиевых – 18–22 Н·м. Используйте пружинные шайбы или фиксаторы резьбы (Loctite 243) для предотвращения самопроизвольного ослабления. При обнаружении люфта замените резиновые втулки креплений – они теряют эластичность через 2–3 года эксплуатации.
Температурные перепады ускоряют старение материала. Зимой избегайте резкого нагрева защиты после длительной стоянки на морозе – это приводит к образованию микротрещин. Прогревайте двигатель постепенно, не включая сразу высокие обороты. Летом паркуйте автомобиль в тени или используйте термоизоляционные покрытия (например, керамические спреи) для снижения нагрева металла до 50–60°C вместо 80–90°C.
Химическая стойкость защиты зависит от материала. Стальные картеры разрушаются под воздействием солевых растворов и кислотных реагентов. После поездок по заснеженным дорогам промывайте защиту раствором пищевой соды (50 г на 1 л воды) для нейтрализации солей. Алюминиевые защиты устойчивы к коррозии, но подвержены окислению при контакте с щелочными составами – избегайте автомоек с агрессивными шампунями (pH > 10).
Профилактический осмотр проводите каждые 10 000 км или после экстремальных условий (бездорожье, перегруз). Обращайте внимание на:
- Состояние креплений – трещины в точках фиксации, деформация отверстий.
- Целостность покрытия – отслоения, вздутия, глубокие царапины (более 0,3 мм).
- Признаки коррозии – ржавчина на стальных защитах, белый налёт на алюминиевых.
- Герметичность стыков – протечки масла или технических жидкостей.
При обнаружении дефектов устраняйте их немедленно – даже мелкие повреждения снижают ресурс защиты на 15–20% за год.
Когда защиту картера нужно менять, а не ремонтировать
Защита картера теряет эксплуатационные свойства при критических деформациях, превышающих 30% от исходной геометрии. Если после удара на поверхности образовались складки глубиной более 15 мм или трещины длиной свыше 50 мм, восстановление нецелесообразно – металл утрачивает прочность, а полимерные композиты расслаиваются. Для алюминиевых защит толщиной 3–4 мм критическим считается прогиб свыше 20 мм на участке 200×200 мм: в таких случаях даже сварка не гарантирует равномерного распределения нагрузки при последующих ударах.
Замена обязательна при следующих повреждениях:
- сквозные пробоины диаметром от 20 мм – ремонт нарушает герметичность, что приводит к попаданию грязи и влаги на картер;
- коррозия, затронувшая более 10% площади стальных защит или 5% алюминиевых – ржавчина снижает несущую способность на 40–60%;
- разрушение крепежных точек: если резьба сорвана или отверстия деформированы, фиксация становится ненадежной, риск отрыва при езде по неровностям возрастает в 3 раза;
- расслоение многослойных композитных защит – даже при внешней целостности внутренние слои теряют адгезию, ударопрочность падает на 70%.
Для автомобилей, эксплуатируемых в условиях бездорожья или на дорогах с частыми препятствиями (бордюры, лежачие полицейские), порог замены снижается: если за год защиты получают 3 и более ударов средней силы, дальнейший ремонт экономически невыгоден. Стоимость восстановления стальной защиты толщиной 2 мм после второго серьезного повреждения превышает 60% цены новой, при этом гарантия на ремонт редко превышает 6 месяцев, тогда как заводские изделия служат 5–7 лет.
