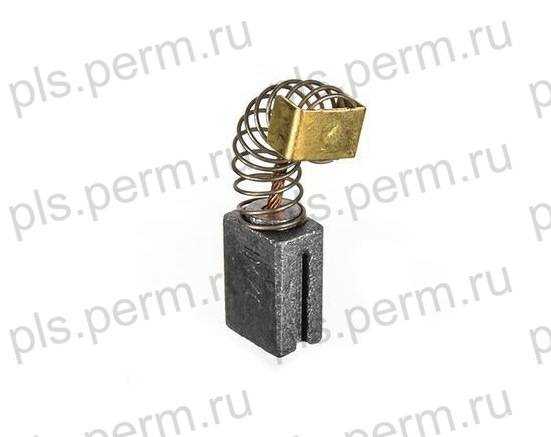

Что такое щетки в электродвигателе

Щетки – критически важный компонент коллекторных электродвигателей, обеспечивающий передачу тока между неподвижной и вращающейся частями. В большинстве случаев они изготавливаются из композитных материалов на основе графита с добавлением меди, серебра или других металлов, что определяет их электропроводность, износостойкость и коэффициент трения. Например, щетки с содержанием меди до 50% применяются в двигателях постоянного тока мощностью до 10 кВт, где требуется баланс между проводимостью и механической прочностью.

Конструктивно щетки делятся на два типа: радиальные и реактивные. Радиальные устанавливаются перпендикулярно поверхности коллектора, что снижает вибрации при высоких оборотах (до 15 000 об/мин), но увеличивает износ при неравномерном прижиме. Реактивные щетки располагаются под углом 7–15°, что улучшает контакт при динамических нагрузках, но требует точной настройки пружинного механизма – отклонение силы прижима на ±10% от оптимальных 1,5–2,5 Н/см² приводит к искрению и ускоренной деградации коллектора.

Срок службы щеток зависит от условий эксплуатации: в двигателях с частыми пусками (например, в лифтах) он составляет 500–1000 часов, тогда как в непрерывно работающих агрегатах (насосы, вентиляторы) достигает 5000–8000 часов. Ключевые факторы износа – плотность тока (не должна превышать 10–12 А/см² для графитовых щеток), температура (оптимальный диапазон 60–80°C) и влажность (при относительной влажности ниже 30% возрастает риск пылеобразования). Для продления ресурса рекомендуется использовать щетки с антифрикционными добавками (дисульфид молибдена) и регулярно очищать коллектор от нагара неабразивными материалами.

Выбор материала щеток напрямую влияет на КПД двигателя. Так, медно-графитовые щетки снижают падение напряжения на контакте до 0,5–1 В, что критично для низковольтных систем (12–24 В), но уступают серебряно-графитовым в стабильности при импульсных нагрузках. В высокоскоростных двигателях (свыше 20 000 об/мин) применяют щетки с повышенным содержанием графита (до 90%) для минимизации трения, однако их электрическое сопротивление в 2–3 раза выше, что требует компенсации за счет увеличения площади контакта.

Диагностика состояния щеток включает контроль длины (критический износ – 30% от исходной), визуальный осмотр на наличие трещин и сколов, а также измерение сопротивления изоляции между щеткодержателем и корпусом (должно быть не менее 1 МОм). При замене щеток необходимо соблюдать допуски по размеру: зазор между щеткой и обоймой щеткодержателя не должен превышать 0,2 мм, иначе возможны перекосы и неравномерный износ. Для двигателей с реверсивным режимом работы рекомендуется использовать щетки с симметричным профилем, чтобы избежать одностороннего истирания.

Как щетки передают ток между статором и ротором

Щетки в электродвигателях обеспечивают скользящий электрический контакт между неподвижным статором и вращающимся ротором через коллектор или контактные кольца. Изготавливаются из композитных материалов: графита (для низковольтных машин, 6–24 В), металлографита (для токов до 100 А) или электрографита (работает при температурах до 200°C и плотности тока 10–15 А/см²). Давление щеток на коллектор регулируется пружинами с усилием 150–250 г/см² – недостаточное давление вызывает искрение, избыточное ускоряет износ. Для двигателей постоянного тока с частотой вращения 3000 об/мин рекомендуется использовать щетки с добавками меди (до 50%), снижающими переходное сопротивление до 0,01–0,05 Ом.

Ключевой параметр – площадь контакта: при диаметре коллектора 50 мм и ширине щетки 10 мм площадь составляет ~5 см², что при токе 20 А обеспечивает плотность 4 А/см². Превышение этого значения на 30% сокращает срок службы щеток в 2–3 раза из-за локального перегрева. Для асинхронных двигателей с фазным ротором применяют медно-графитовые щетки с удельным сопротивлением 0,001–0,01 Ом·см, выдерживающие пусковые токи до 500% от номинального. Угол наклона щеток к коллектору (обычно 15–25°) минимизирует вибрации и шум, а зазор между щеткодержателем и коллектором (0,2–0,5 мм) предотвращает заклинивание при тепловом расширении.

Основные материалы для изготовления щеток и их свойства

Графитовые щетки – наиболее распространенный вариант для двигателей постоянного тока с низкими и средними нагрузками. Их основу составляет природный или синтетический графит с добавлением связующих смол. Удельное сопротивление материала колеблется в пределах 10–50 мкОм·м, что обеспечивает стабильный контакт при плотности тока до 12 А/см². Износ графитовых щеток составляет 0,5–2 мм на 1000 часов работы при скорости скольжения до 20 м/с. Ключевое преимущество – самосмазывающиеся свойства за счет слоистой структуры графита, снижающие трение и предотвращающие искрение.

Электрографитированные щетки получают термической обработкой углеродных материалов при температурах 2500–3000 °C. Процесс повышает электропроводность (удельное сопротивление 5–20 мкОм·м) и механическую прочность. Такие щетки выдерживают плотность тока до 20 А/см² и скорости скольжения до 50 м/с, что делает их пригодными для высокооборотных двигателей. Износ снижается до 0,2–1 мм на 1000 часов, но требуется регулярная проверка коллектора из-за повышенной абразивности.

Металлографитовые щетки содержат до 80% меди или серебра, что снижает удельное сопротивление до 0,1–5 мкОм·м. Они применяются в двигателях с высокими токами (до 30 А/см²) и низким напряжением (менее 24 В), например, в автомобильных стартерах. Медь обеспечивает высокую теплопроводность, но ускоряет износ коллектора – до 3 мм на 1000 часов. Серебросодержащие варианты используются в прецизионных устройствах, где критичны минимальные потери напряжения (падение менее 0,1 В).

Угольно-графитовые композиты с добавлением сажи или кокса обладают повышенной твердостью и износостойкостью. Их удельное сопротивление – 20–100 мкОм·м, а рабочая температура достигает 200 °C. Такие щетки применяются в двигателях с нестабильным питанием или частыми пусками, где требуется устойчивость к вибрациям. Износ составляет 0,3–1,5 мм на 1000 часов, но при превышении температуры свыше 250 °C начинается окисление связующих компонентов, что приводит к разрушению структуры.

Щетки на основе бронзы или латуни используются в условиях высокой влажности или агрессивных сред. Сплавы меди с оловом (4–8%) или цинком (до 40%) обеспечивают коррозионную стойкость и низкое контактное сопротивление (0,05–1 мкОм·м). Однако их применение ограничено из-за высокой абразивности – износ коллектора может достигать 5 мм на 1000 часов. Такие щетки встречаются в судовых электродвигателях и химическом оборудовании, где графитовые материалы быстро разрушаются под воздействием паров или кислот.

Композиты с полимерными связующими, например, фенолформальдегидными смолами, применяются в двигателях с жесткими требованиями к шуму и вибрации. Добавление полимеров снижает коэффициент трения до 0,1–0,2, но повышает удельное сопротивление до 100–500 мкОм·м. Такие щетки работают при плотности тока до 8 А/см² и скоростях скольжения до 15 м/с. Их износ – 0,4–1,2 мм на 1000 часов, но при температурах выше 150 °C начинается деградация полимера, что приводит к потере механической прочности.

Щетки из углеродных волокон с металлическим напылением (например, медью или никелем) используются в высокочастотных двигателях и генераторах. Волокна обеспечивают гибкость и устойчивость к термоударам, а напыление снижает контактное сопротивление до 0,5–10 мкОм·м. Такие материалы выдерживают плотность тока до 25 А/см² и скорости скольжения до 60 м/с. Износ минимален – 0,1–0,5 мм на 1000 часов, но стоимость в 3–5 раз выше традиционных графитовых аналогов. Применяются в авиации и энергетике, где критична надежность при экстремальных нагрузках.

Выбор материала щеток определяется сочетанием электрических, механических и эксплуатационных параметров. Для двигателей с частыми реверсами предпочтительны электрографитированные или металлографитовые щетки с высокой теплоемкостью. В условиях повышенной влажности или химической агрессии незаменимы бронзовые сплавы. В прецизионных устройствах с низким напряжением оптимальны серебросодержащие композиты. При проектировании учитывают не только свойства щеток, но и материал коллектора: для медных ламелей подходят графитовые и угольно-графитовые варианты, для стальных – металлографитовые или бронзовые.

Признаки износа щеток и методы их диагностики

Снижение мощности двигателя и нестабильная работа под нагрузкой – второй ключевой симптом. Изношенные щетки увеличивают переходное сопротивление контакта, что приводит к падению напряжения на коллекторе до 2–3 В при номинальном токе. Для диагностики измеряют падение напряжения между щеткой и коллектором с помощью милливольтметра: превышение 1,5 В на пару щеток свидетельствует о необходимости замены. Дополнительно проверяют равномерность распределения тока по щеткам – разница более 10% между ними указывает на неравномерный износ или дефекты пружинного механизма.

Визуальный осмотр позволяет выявить механические повреждения: сколы, трещины, неравномерный износ рабочей поверхности. Допустимая остаточная длина щетки зависит от типа двигателя – для машин мощностью до 10 кВт она составляет не менее 30% от исходной (обычно 8–10 мм), для крупных агрегатов – 40–50%. При осмотре обращают внимание на состояние кромок: заострение или оплавление сигнализируют о локальных перегревах из-за плохого контакта. Также проверяют наличие медной пыли на щеткодержателях – ее скопление указывает на абразивный износ коллектора, ускоряющий разрушение щеток.

Акустическая диагностика эффективна для выявления скрытых дефектов. Скрежет или вибрация при работе двигателя часто возникают из-за заклинивания щеток в гнездах или неравномерного прилегания к коллектору. Для точной оценки используют стетоскоп или виброанализатор: повышение уровня вибрации на частоте вращения ротора (обычно 25–100 Гц) на 30% и более относительно нормы подтверждает проблему. Дополнительно измеряют биение коллектора – превышение 0,02 мм для двигателей до 1000 об/мин или 0,01 мм для высокооборотных машин требует проточки коллектора и замены щеток.

Термографический контроль – метод раннего обнаружения износа. Перегрев щеток свыше 120°C (для графитовых) или 150°C (для металлографитовых) приводит к ускоренной деградации материала. С помощью тепловизора фиксируют температурные аномалии: локальные перегревы на отдельных щетках свидетельствуют о неравномерном токораспределении, а общий перегрев – о превышении допустимой плотности тока (обычно 8–12 А/см² для графитовых щеток). При выявлении перегрева корректируют нагрузку двигателя или заменяют щетки на материал с более высокой теплостойкостью, например, электрографитированные марки ЭГ-14 или ЭГ-74.

Пошаговая замена щеток в коллекторных двигателях

Перед началом работ отключите питание двигателя и зафиксируйте ротор от случайного проворачивания. Для этого используйте стопорный механизм или зажмите вал в тисках через мягкие прокладки (резина, пластик). Измерьте длину изношенных щеток штангенциркулем – если остаток менее 30% от номинала (обычно 5–7 мм для бытовых двигателей), замена обязательна. Запишите маркировку щеток или сфотографируйте их: угольные щетки различаются по составу (графитовые, медно-графитовые, электрографитированные) и твердости (от 5 до 50 по шкале Шора).

Снимите защитный кожух щеткодержателей, открутив крепежные винты или отжав защелки. В большинстве двигателей щетки фиксируются пружинами – аккуратно отсоедините их, придерживая щетку пальцем, чтобы избежать резкого выброса. Осмотрите коллектор: черный налет удалите безворсовой салфеткой, смоченной в спирте, а глубокие канавки (более 0,2 мм) устраните проточкой на токарном станке с последующей шлифовкой стеклянной шкуркой зернистостью 1000. Не используйте наждачную бумагу – она оставляет абразивные частицы.

Установите новые щетки, предварительно притерев их к коллектору. Для этого оберните коллектор полоской стеклянной шкурки (зерно 400–600) рабочей стороной наружу, вставьте щетку в держатель и вращайте ротор вручную 10–15 оборотов. Притирка считается завершенной, когда площадь контакта достигнет 80% поверхности щетки. Проверьте усилие прижима пружин динамометром: для двигателей мощностью до 1 кВт оптимальное значение – 1,5–2,5 Н, для промышленных агрегатов – 3–5 Н. Слабый прижим вызывает искрение, чрезмерный – ускоряет износ.

Соберите щеткодержатели, убедившись, что щетки свободно перемещаются в направляющих без перекосов. Подключите двигатель к источнику пониженного напряжения (20–30% от номинала) и запустите на 5–10 минут в режиме холостого хода. Наблюдайте за искрением: допустимо слабое голубое свечение под щетками, синее или белое искрение свидетельствует о неисправности (неправильный прижим, загрязнение коллектора, межвитковое замыкание).

После обкатки отключите питание и повторно проверьте состояние щеток и коллектора. Убедитесь в отсутствии локальных подгораний – они указывают на неравномерный износ или дефекты пружин. При необходимости отрегулируйте прижим или замените пружины. Для двигателей с реверсивным режимом работы повторите притирку в обратном направлении вращения.

В таблице приведены типичные неисправности при замене щеток и методы их устранения:

Завершите работы установкой защитного кожуха и проверкой двигателя под нагрузкой. Для двигателей с частотой вращения выше 3000 об/мин рекомендуется использовать щетки с антифрикционными добавками (дисульфид молибдена) – они снижают трение на 15–20%. Запишите дату замены и параметры новых щеток в журнал технического обслуживания: это упростит диагностику при следующей замене.

Влияние качества щеток на срок службы электродвигателя

Качество щеток напрямую определяет ресурс коллекторного узла и обмоток электродвигателя. Графитовые щетки с содержанием меди ниже 50% изнашиваются на 30–40% быстрее аналогов с 60–70% меди, что сокращает межремонтный интервал с 5000 до 3000 моточасов. Примеси в материале – сера, железо, кремний – увеличивают коэффициент трения на 15–20%, провоцируя перегрев коллектора до 120–140°C вместо допустимых 80–100°C. Это приводит к окислению ламелей и образованию «мостиков» между ними, вызывающих искрение и пробой изоляции.

Несоответствие твердости щеток и коллектора ускоряет абразивный износ. Оптимальная разница по шкале Шора – 5–10 единиц: при превышении на 15 единиц износ коллектора возрастает в 2,5 раза. Например, щетки твердостью 60–65 HS на медном коллекторе (45–50 HS) служат 4000 часов, а при твердости 75 HS – всего 1500 часов. Дополнительный фактор – пористость материала: щетки с пористостью выше 25% впитывают влагу и масло, что снижает контактное сопротивление на 10–12% и увеличивает ток утечки.

Ключевые дефекты низкокачественных щеток:

• Неравномерное распределение плотности тока – локальные перегревы до 180°C;
• Отсутствие пропитки антифрикционными составами – рост коэффициента трения на 25–30%;
• Нестабильная геометрия – вибрации с амплитудой свыше 0,05 мм, разрушающие подшипники;
• Высокое удельное сопротивление (>5 мкОм·м) – падение КПД двигателя на 3–5%.

Для продления срока службы двигателя рекомендуется:

1. Выбирать щетки с содержанием меди 65–70% и твердостью, превышающей коллектор на 5–10 HS;
2. Использовать материалы с пористостью 15–20% и пропиткой дисульфидом молибдена;
3. Контролировать давление пружин щеткодержателей: 15–20 кПа для двигателей мощностью до 10 кВт, 20–25 кПа – свыше 10 кВт;
4. Заменять щетки при износе 60% от исходной длины, не допуская оголения токопроводящего провода.

Регулярная проверка сопротивления изоляции обмоток (не ниже 0,5 МОм) и визуальный осмотр коллектора на наличие рисок глубиной более 0,02 мм позволяют предотвратить аварийные отказы.
