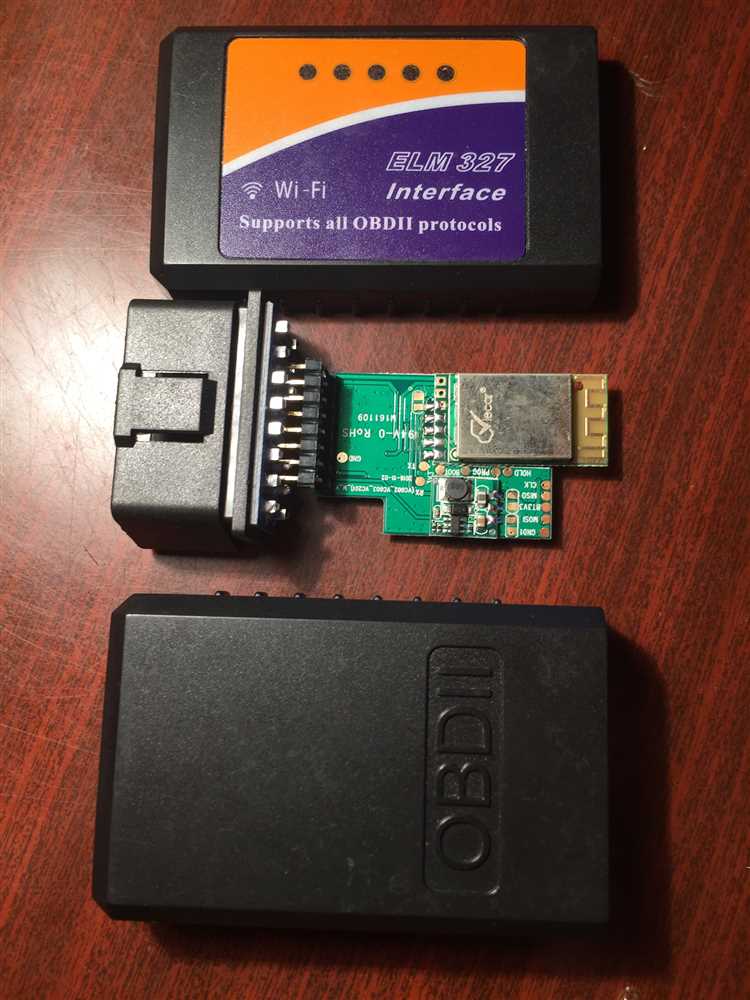

Как подключить elm327 к ноутбуку

ELM327 – это микроконтроллер, преобразующий сигналы OBD-II в понятный для компьютера формат. Версии адаптера различаются по протоколу связи: Bluetooth, Wi-Fi или USB. Для ноутбука оптимальны USB-версии (стабильность) или Bluetooth (удобство), но Wi-Fi может вызывать задержки. Перед покупкой проверьте совместимость с вашим автомобилем: ELM327 работает с протоколами ISO 9141-2, KWP2000, CAN и другими, но не поддерживает все марки без исключений.

Для подключения потребуется: адаптер ELM327, ноутбук с ОС Windows 10/11 или Linux (драйверы для macOS ограничены), диагностическое ПО (Torque Pro, FORScan, ScanMaster). USB-адаптеры требуют установки драйверов CH340 или FTDI – скачайте их с официальных сайтов производителей. Bluetooth-версии подключаются через стандартные средства ОС, но могут конфликтовать с другими устройствами.

Разъём OBD-II в автомобиле обычно расположен под рулём, за бардачком или в центральной консоли. В европейских и американских авто с 2001 года (бензин) или 2004 года (дизель) он присутствует по умолчанию. В азиатских моделях – с 2007–2008 годов. Если разъём отсутствует, ELM327 не подойдёт: потребуется переходник или специализированный сканер для конкретной марки.

При первом подключении настройте скорость обмена данными в ПО: стандартное значение – 38400 бод, но для некоторых автомобилей (например, Ford с протоколом MS-CAN) требуется 500000 бод. Ошибки связи часто связаны с неверными настройками COM-порта или конфликтами драйверов. В Windows проверьте Диспетчер устройств: адаптер должен определяться как «USB Serial Port» или «Bluetooth Serial Port».

Подключение ELM327 к ноутбуку: пошаговая инструкция

Перед началом убедитесь, что адаптер ELM327 совместим с вашим автомобилем. Поддерживаются протоколы OBD-II: ISO 9141-2, ISO 14230-4 (KWP2000), ISO 15765-4 (CAN), SAE J1850 PWM и SAE J1850 VPW. Проверьте наличие разъема OBD-II в автомобиле – он расположен под рулевой колонкой, в бардачке или рядом с центральной консолью. Если автомобиль выпущен до 1996 года, адаптер работать не будет.

Подключите ELM327 к диагностическому разъему автомобиля. Включите зажигание (двигатель запускать не обязательно). На ноутбуке активируйте Bluetooth или Wi-Fi в зависимости от версии адаптера. Для Bluetooth-версии выполните сопряжение: в Windows откройте «Параметры» → «Устройства» → «Добавление Bluetooth-устройства». ELM327 обычно отображается как «OBDII» или «ELM327». PIN-код по умолчанию – 1234 или 0000.

Установите диагностическое ПО. Популярные программы: Torque Pro (Android), FORScan (Windows), OBD Auto Doctor (кросс-платформенное). Для FORScan потребуется расширенная лицензия (бесплатная на 2 месяца). Скачайте драйверы для ELM327 с официального сайта производителя или используйте универсальные драйверы CH340 для USB-версий. При подключении через COM-порт выберите скорость 38400 бод.

Настройте соединение в программе. В FORScan выберите тип адаптера (ELM327), укажите COM-порт или Bluetooth-устройство. В Torque Pro добавьте профиль автомобиля, указав марку, модель и год выпуска. Для корректной работы с CAN-шиной установите скорость 500 кбит/с. Если соединение не устанавливается, проверьте питание адаптера – напряжение на разъеме OBD-II должно быть 12 В.

После успешного подключения выполните диагностику. В FORScan считайте ошибки через вкладку «DTC» (Diagnostic Trouble Codes). Для сброса ошибок используйте функцию «Clear DTC». В Torque Pro добавьте виджеты для мониторинга параметров в реальном времени: обороты двигателя, температура охлаждающей жидкости, напряжение бортовой сети. Для глубокой диагностики используйте режим «Advanced» в FORScan – он позволяет работать с модулями ABS, SRS и трансмиссии.

Если адаптер не определяется, обновите прошивку ELM327. Официальные обновления доступны на сайте производителя. Для USB-версий проверьте целостность кабеля – повреждения могут вызывать сбои. При проблемах с Bluetooth попробуйте перезагрузить адаптер, отключив его от разъема на 10 секунд. Для ноутбуков на Linux используйте терминал: команда ls /dev/tty* покажет доступные COM-порты, а screen /dev/ttyUSB0 38400 – проверит соединение.

Выбор правильной версии адаптера ELM327 для вашего ноутбука

ELM327 выпускается в нескольких версиях, отличающихся протоколами связи и совместимостью. Основные варианты: 1.5, 2.1, 2.2 и Bluetooth/Wi-Fi/USB. Версия 1.5 поддерживает базовые OBD-II протоколы (ISO 9141-2, KWP2000, J1850 PWM/VPW, CAN), но не работает с современными автомобилями, использующими расширенные CAN-протоколы (например, CAN FD). Версии 2.1 и 2.2 добавляют поддержку ISO 15765-4 (CAN 29/11 бит) и частично UDS, что критично для машин после 2010 года. Wi-Fi-версии обеспечивают стабильное соединение, но потребляют больше энергии; Bluetooth подходит для мобильных устройств, но может конфликтовать с другими беспроводными модулями ноутбука. USB-адаптеры лишены задержек, но требуют свободного порта.

При выборе учитывайте:

Год выпуска автомобиля – для машин до 2008 года достаточно ELM327 v1.5, после 2015-го – только v2.2.
Тип ноутбука – USB-адаптеры совместимы со всеми ОС, Bluetooth требует поддержки Bluetooth 4.0+ (для стабильной работы с Windows 10/11), Wi-Fi – наличия модуля 2,4 ГГц.
Программное обеспечение – FORScan и Torque Pro работают с v2.1+, OBD Auto Doctor поддерживает все версии, но для диагностики Ford/Mazda нужен адаптер с MS-CAN/HS-CAN переключателем.
Чипсет – оригинальные адаптеры на базе PIC18F25K80 стабильнее китайских клонов на STM32 или CH340, которые могут выдавать ошибки инициализации.

Проверяйте отзывы на конкретные модели: Vgate iCar Pro (Bluetooth, v2.1) или OBDLink MX+ (Wi-Fi, v2.2) – надёжные варианты с расширенной поддержкой протоколов.

Установка необходимых драйверов и программного обеспечения

Первым шагом после подключения ELM327 к ноутбуку станет установка драйверов для адаптера. Большинство устройств на базе ELM327 используют чип CH340 или FTDI, поэтому скачайте драйверы с официальных сайтов производителей: WCH для CH340 или FTDI. Распакуйте архив и запустите установщик от имени администратора. После завершения процесса перезагрузите ноутбук, чтобы изменения вступили в силу.

Для проверки корректности установки драйверов откройте «Диспетчер устройств» (Win + X → Диспетчер устройств) и найдите раздел «Порты (COM и LPT)». Если адаптер определился как «USB-SERIAL CH340» или «FTDI USB Serial Port», драйверы установлены правильно. Запомните номер COM-порта (например, COM3) – он понадобится при настройке программного обеспечения.

Основным инструментом для работы с ELM327 станет специализированное ПО. Наиболее популярные программы: FORScan (для Ford, Mazda, Lincoln), Torque Pro (Android, но работает через эмуляторы), OBD Auto Doctor (кросс-платформенное решение) и ScanMaster ELM (поддержка расширенных функций). Скачайте выбранную программу с официального сайта или проверенного источника, избегая сборок с рекламным ПО. Для FORScan потребуется бесплатная лицензия, которую можно получить на форуме разработчиков.

При установке программ обратите внимание на требования к .NET Framework или Java – некоторые приложения (например, OBD Auto Doctor) требуют их наличия. Установите актуальные версии с сайта Microsoft или Oracle. Если программа не запускается, проверьте совместимость с вашей версией Windows: FORScan работает только на 64-битных системах, а ScanMaster ELM поддерживает даже Windows XP.

После установки ПО подключите ELM327 к диагностическому разъему автомобиля и ноутбуку. Запустите программу и выберите обнаруженный COM-порт. В настройках укажите скорость обмена данными – для ELM327 стандартным значением является 38400 бод, но некоторые адаптеры работают на 115200 бод. Если соединение не устанавливается, попробуйте сменить скорость или переподключить адаптер.

Для расширенной диагностики может потребоваться обновление прошивки ELM327. Оригинальные адаптеры редко нуждаются в этом, но клоны часто работают нестабильно. Скачайте утилиту ELM327 Firmware Updater с сайта производителя чипа и следуйте инструкциям. Обновление прошивки сопряжено с риском превратить адаптер в «кирпич», поэтому выполняйте его только при необходимости и строго по руководству.

Завершающим этапом станет настройка параметров программы под конкретный автомобиль. В FORScan добавьте профиль машины, указав марку, модель и год выпуска. В Torque Pro создайте виджеты для отображения нужных параметров (например, температура охлаждающей жидкости, обороты двигателя). Сохраните настройки, чтобы не повторять процедуру при каждом запуске. Если программа не распознает автомобиль, проверьте поддержку протокола OBD-II для вашей модели – некоторые старые машины требуют адаптеров с поддержкой K-Line или CAN.

Подключение ELM327 к диагностическому разъему автомобиля

ELM327 подключается к 16-контактному разъему OBD-II напрямую, без дополнительных переходников. Совместимость обеспечивается за счет стандартной распиновки: контакты 4 (масса), 5 (сигнальная масса), 6 (CAN-High), 14 (CAN-Low) и 16 (+12В от аккумулятора) – ключевые для работы адаптера. Если автомобиль использует протокол ISO 9141-2 (распространен в азиатских и европейских моделях до 2004 года), потребуются контакты 7 (K-Line) и 15 (L-Line). Проверьте распиновку разъема вашего авто с помощью документации или онлайн-баз данных, например, OBD-Codes.

Не используйте адаптеры с поврежденным корпусом или окисленными контактами – это приведет к нестабильной связи или короткому замыканию.
Избегайте подключения ELM327 при работающем двигателе, если адаптер не поддерживает «горячее» подключение (уточните в спецификациях).
Для автомобилей с системой Start-Stop отключите функцию перед диагностикой, чтобы избежать прерываний питания.
Не прилагайте чрезмерных усилий при вставке адаптера – разъем OBD-II рассчитан на 50–100 подключений.

После физического подключения ELM327 к разъему включите зажигание (не запуская двигатель) и дождитесь инициализации адаптера. Светодиодный индикатор на корпусе должен загореться или начать мигать – это сигнал о готовности к работе. Если индикатор не реагирует, проверьте:

Наличие напряжения на контакте 16 разъема (должно быть 12В).
Целостность предохранителя, отвечающего за диагностическую шину (номер указан в мануале автомобиля).
Совместимость протокола ELM327 с вашим авто (например, некоторые китайские клоны не поддерживают CAN FD).

В редких случаях разъем OBD-II может быть скрыт под декоративными заглушками или требовать снятия защитных крышек. Например, в Volkswagen Golf VI разъем расположен за пластиковой панелью под рулевой колонкой, которую необходимо отщелкнуть плоской отверткой. В Renault Logan первого поколения доступ к разъему открывается после снятия крышки под рулем (крепится на двух винтах). Если разъем не обнаружен в стандартных местах, обратитесь к сервисной документации или воспользуйтесь поиском по VIN-коду на сайте производителя.

После успешного подключения и инициализации ELM327 запустите диагностическое ПО на ноутбуке (например, Torque Pro, FORScan или ScanMaster). В настройках программы выберите соответствующий COM-порт (для Bluetooth-адаптеров) или USB-устройство. Если связь не устанавливается, попробуйте:

Сбросить настройки адаптера командой ATZ через терминал (например, PuTTY).
Обновить прошивку ELM327 до последней версии (актуально для версий 1.5 и выше).
Проверить драйверы на ноутбуке – для USB-адаптеров часто требуется драйвер CH340 или FTDI.

При стабильном подключении программа должна автоматически определить протокол автомобиля (например, ISO 15765-4 CAN для большинства современных авто).

Настройка Bluetooth или Wi-Fi соединения с ноутбуком

Перед началом убедитесь, что адаптер ELM327 поддерживает выбранный тип подключения. Модели с Bluetooth (например, ELM327 v1.5) работают на частоте 2,4 ГГц и требуют сопряжения через системные настройки. Wi-Fi версии (ELM327 Wi-Fi) создают точку доступа с IP-адресом по умолчанию 192.168.0.10 и маской подсети 255.255.255.0 – эти параметры понадобятся для ручной настройки сети.

Для Bluetooth-подключения активируйте модуль на ноутбуке и выполните поиск устройств. ELM327 обычно отображается как «OBDII» или «ELM327». Код сопряжения чаще всего «1234» или «0000». Если система запрашивает драйверы, установите их с официального сайта производителя адаптера или используйте универсальные драйверы для последовательных портов (например, CH340 для китайских клонов).

При Wi-Fi подключении найдите сеть с именем «OBDII» или «WiFi_OBD» в списке доступных. Пароль по умолчанию – «12345678» или пустой. После подключения откройте командную строку и проверьте доступность адаптера командой ping 192.168.0.10. Если ответ не получен, отключите брандмауэр Windows или добавьте правило для исключения IP-адреса адаптера.

В диспетчере устройств Windows Bluetooth-адаптер ELM327 определяется как виртуальный COM-порт. Номер порта (например, COM3) потребуется для настройки диагностического ПО. Если порт не появляется, обновите драйверы через «Обновить конфигурацию оборудования» или переустановите их вручную, указав путь к INF-файлу из комплекта поставки.

Для стабильной работы Wi-Fi соединения отключите автоматическое переключение между сетями в настройках сетевого адаптера ноутбука. В свойствах подключения задайте статический IP-адрес в пределах той же подсети (например, 192.168.0.5) с основным шлюзом 192.168.0.10. Это исключит конфликты с другими устройствами и ускорит установление соединения.

Если адаптер не определяется, проверьте питание: ELM327 требует не менее 12 В на OBD-II разъеме. При слабом напряжении (например, при работе двигателя на холостых оборотах) используйте внешний источник питания 12 В или подключите адаптер к работающему автомобилю. Для Bluetooth-версий убедитесь, что модуль не находится в режиме энергосбережения – некоторые адаптеры отключаются через 5 минут бездействия.

В диагностическом ПО (например, Torque Pro или FORScan) выберите тип подключения: Bluetooth или Wi-Fi. Для Bluetooth укажите номер COM-порта, для Wi-Fi – IP-адрес адаптера (192.168.0.10) и порт 35000. Если соединение обрывается, уменьшите интервал опроса PID в настройках программы до 500 мс или отключите фоновые процессы, потребляющие ресурсы.

При проблемах с Wi-Fi попробуйте сбросить настройки адаптера: удерживайте кнопку сброса на корпусе ELM327 в течение 10 секунд. Для Bluetooth-версий удалите устройство из списка сопряженных и выполните повторное подключение. Если адаптер по-прежнему не работает, протестируйте его на другом ноутбуке или смартфоне – это поможет исключить аппаратную неисправность.
