Реверс – функция, позволяющая менять направление вращения патрона дрели. Она необходима для выкручивания шурупов, извлечения застрявших сверл и работы с резьбонарезным инструментом. В большинстве современных дрелей реверс реализован через переключатель на корпусе, но в самодельных или старых моделях его может не быть. Подключение реверса требует базовых знаний электротехники и соблюдения мер безопасности: отключения питания, использования изолированного инструмента и проверки цепи мультиметром.
Для подключения реверса потребуются: двухпозиционный переключатель на 10–16 А (например, тумблер П2Т-1 или аналогичный), провода сечением не менее 1,5 мм², паяльник, термоусадка или изолента, отвертка и кусачки. Важно выбрать переключатель с подходящим током – он должен выдерживать нагрузку двигателя дрели (обычно 3–8 А для бытовых моделей). Перед началом работ изучите схему подключения электродвигателя: у большинства коллекторных двигателей дрелей обмотки статора и ротора соединены последовательно, а реверс достигается изменением полярности на одной из них.
Отсоедините дрель от сети и разберите корпус, чтобы получить доступ к проводам двигателя. Найдите два провода, идущие от статора (обычно толще остальных), и два от ротора (часто подключены к щеткам). Подключите переключатель так, чтобы в одном положении он соединял статор и ротор напрямую, а в другом – менял полярность одного из них. Например, если в исходном положении «+» статора подключен к «+» ротора, то при реверсе «+» статора должен соединяться с «−» ротора. Закрепите переключатель на корпусе дрели, используя клей или винты, и тщательно заизолируйте все соединения.
После сборки проверьте работу реверса без нагрузки: включите дрель и переключите тумблер в оба положения. Патрон должен вращаться в противоположных направлениях. Если двигатель не запускается или гудит, отключите питание и проверьте правильность подключения. Обратите внимание на щетки – при частом реверсе они изнашиваются быстрее, поэтому следите за их состоянием и своевременно заменяйте.
Подключение реверса на дрели: пошаговая инструкция
Реверс в электродрели реализуется через переключение полярности обмоток якоря или статора. Для этого в схеме используется двухпозиционный переключатель, который меняет направление тока в цепи. Перед началом работ отключите дрель от сети и разберите корпус, чтобы получить доступ к электрической плате или клеммной колодке. Проверьте наличие штатного переключателя реверса – если он отсутствует, потребуется установить его дополнительно.
Определите тип двигателя дрели: коллекторный или асинхронный. В большинстве бытовых моделей применяются коллекторные двигатели постоянного или переменного тока, где реверс достигается изменением полярности на щетках. Для этого потребуется подключить переключатель так, чтобы он коммутировал два провода, идущие от щеток. Если двигатель асинхронный, реверс реализуется переключением фаз, что требует трехпозиционного переключателя и более сложной схемы.
Выберите переключатель с подходящими характеристиками: номинальный ток должен превышать рабочий ток двигателя на 20–30%. Для дрели мощностью 600 Вт (ток ~3 А) подойдет переключатель на 4–5 А. Убедитесь, что контакты переключателя рассчитаны на индуктивную нагрузку – в противном случае они быстро выгорят. Оптимальный вариант – тумблер с фиксацией или кнопочный переключатель с самовозвратом в нейтральное положение.
Разберите дрель, сняв рукоятку и защитный кожух. Найдите провода, идущие от щеток к выключателю или плате управления. Обычно это два провода разного цвета (например, красный и черный). Отпаяйте или отсоедините их от штатной схемы, если переключатель реверса не предусмотрен. Припаяйте к этим проводам дополнительные отрезки кабеля сечением не менее 0,75 мм² для подключения к новому переключателю.
Установите переключатель в удобном месте на корпусе дрели. Просверлите отверстие под его крепление, зафиксируйте переключатель винтами или клеем. Подключите провода от щеток к средним контактам переключателя (если это тумблер на два положения). К крайним контактам подведите провода от источника питания – таким образом, при переключении будет меняться полярность на щетках. Для надежности используйте термоусадочные трубки или изоленту на местах пайки.
Проверьте правильность подключения мультиметром в режиме прозвонки. При одном положении переключателя цепь между щетками должна замыкаться с прямой полярностью, при другом – с обратной. Если двигатель запускается в одном направлении, но не вращается в другом, поменяйте местами провода на крайних контактах переключателя. Избегайте короткого замыкания – при неправильном подключении возможен выход из строя обмоток или переключателя.
Соберите дрель, убедившись, что провода не пережаты и не касаются вращающихся частей. Подключите инструмент к сети и протестируйте реверс на холостом ходу. Если двигатель гудит, но не вращается, проверьте надежность контактов и отсутствие обрывов в цепи. При появлении искрения на щетках или перегреве переключателя отключите дрель и пересмотрите схему подключения – возможно, переключатель не рассчитан на ток двигателя.
Для дрелей с электронным управлением скоростью реверс может потребовать доработки платы. В таких случаях переключатель подключается параллельно штатной схеме, но с обязательным разрывом цепи питания двигателя. Используйте диоды для защиты от обратных токов или реле, если переключатель не выдерживает нагрузки. После установки реверса зафиксируйте все элементы внутри корпуса, чтобы исключить вибрацию и случайные замыкания.
Какие инструменты и материалы потребуются для подключения реверса
Для модификации дрели с целью установки реверса понадобится набор инструментов, адаптированный под конкретную модель устройства. Базовый комплект включает отвёртки с изолированными ручками: крестовые PH1 и PH2 для большинства бытовых дрелей, а также плоские 3–5 мм для фиксации мелких деталей. Если корпус дрели закреплён винтами с шестигранными головками, потребуется ключ на 4 или 5 мм. Для моделей с пластиковыми защёлками пригодится пластиковая лопатка или тонкий металлический шпатель, чтобы избежать повреждения корпуса.
Мультиметр с функцией прозвонки цепей – обязательный прибор для проверки целостности проводов и правильности подключения. Диапазон измерения сопротивления должен быть не менее 200 Ом. Для пайки контактов используйте паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм) и припой ПОС-61 с флюсом на основе канифоли. Изолента ПВХ или термоусадочные трубки диаметром 2–4 мм обеспечат надёжную изоляцию соединений. При работе с высоковольтными цепями (220 В) дополнительно потребуются диэлектрические перчатки и коврик.
- Кусачки бокорезы с длиной режущей кромки 12–16 мм для обрезки проводов.
- Стриппер для снятия изоляции с жил сечением 0,5–1,5 мм² без повреждения проводника.
- Пинцет с антистатическим покрытием для удержания мелких деталей.
- Наждачная бумага зернистостью P400–P600 для зачистки контактов.
- Маркер или скотч для маркировки проводов перед разборкой.
Основные расходные материалы зависят от конструкции дрели. Для механического реверса (с переключателем) понадобится тумблер на 5–10 А с тремя положениями: «Вперёд», «Выкл», «Назад». Оптимальный вариант – переключатель типа П2Т-1 или аналогичный с фиксацией. Если дрель имеет электронный блок управления, потребуется микроконтроллер (например, ATtiny13) и силовой транзистор (IRFZ44N для токов до 10 А). Для подключения используйте многожильный провод сечением 0,75–1,5 мм² в силиконовой изоляции, устойчивой к перегибам.
При работе с аккумуляторными дрелями (12–20 В) особое внимание уделите выбору переключателя. Подойдут миниатюрные тумблеры типа MTS-203 или кнопочные переключатели с самовозвратом. Для пайки используйте термостойкий клей (например, E6000) для фиксации проводов внутри корпуса. Если дрель имеет щёточный узел, подготовьте запасные щётки графитовые или медно-графитовые, так как при частом реверсировании они изнашиваются быстрее.
Дополнительные компоненты могут потребоваться в зависимости от схемы подключения. Для защиты цепи установите предохранитель на 5–10 А в держателе типа AGU или ATO. Если дрель питается от сети, используйте варистор на 275 В для подавления скачков напряжения. При отсутствии штатного конденсатора в цепи двигателя добавьте электролитический конденсатор 100–470 мкФ на 25 В для сглаживания пульсаций. Для моделей с регулятором оборотов проверьте совместимость реверса с ШИМ-контроллером – в некоторых случаях потребуется доработка схемы.
Перед началом работ подготовьте рабочее место: ровную поверхность с хорошим освещением, магнитный лоток для мелких деталей и документацию к дрели (схему подключения или сервисный мануал). Если корпус дрели выполнен из алюминиевого сплава, используйте отвёртки с намагниченным наконечником для удержания винтов. Для моделей с бесщёточными двигателями (BLDC) потребуется специальный программатор (например, ST-Link) для перепрошивки контроллера, если реверс не предусмотрен заводской прошивкой.
Как разобрать дрель для доступа к электрической схеме
Перед началом работ отключите дрель от сети и извлеките аккумулятор, если используется беспроводная модель. Подготовьте инструменты: крестовую и плоскую отвёртки, пинцет, мультиметр и пластиковую лопатку для разъединения защёлок. Убедитесь, что рабочая поверхность чистая и освещена – мелкие детали легко потерять.
Снимите патрон, зафиксировав шпиндель гаечным ключом или зажав его в тисках через мягкую прокладку. В большинстве моделей патрон крепится резьбовым соединением с левой резьбой (откручивается по часовой стрелке) или винтом с потайной головкой внутри. Если винт присутствует, используйте отвёртку с магнитным наконечником, чтобы не уронить его.
Демонтируйте корпус, начиная с задней крышки. На ней обычно расположены винты под резиновыми заглушками или в углублениях – подденьте их плоской отвёрткой. В некоторых дрелях (например, Bosch PSB или Makita HP1630) корпус скреплён не только винтами, но и защёлками. Аккуратно отжимайте их пластиковой лопаткой, двигаясь по периметру, чтобы не сломать пластиковые выступы.
Отсоедините кнопку включения и реверс, предварительно сфотографировав расположение проводов. Кнопка фиксируется защёлками или винтами, а провода подключены через клеммы или пайку. Если клеммы – отожмите фиксаторы пинцетом; если пайка – прогрейте паяльником (температура 300–350°C) и аккуратно снимите провода, не касаясь соседних элементов. Запомните цветовую маркировку: чёрный – общий, красный – питание, синий/жёлтый – реверс.
Извлеките электродвигатель, открутив крепёжные винты на статоре. В моделях с металлическим корпусом (например, Интерскол ДУ-13/750ЭР) мотор может быть дополнительно зафиксирован стопорными кольцами – снимите их съёмником или плоскогубцами. Обратите внимание на щёткодержатели: в некоторых дрелях они интегрированы в корпус и требуют отдельного демонтажа. Проверьте состояние щёток – если длина графита менее 5 мм, замените их.
Отделите плату управления, если она присутствует. В современных дрелях (DeWalt DCD771, Metabo SBE 900) плата может быть закреплена на радиаторе или скрыта под изоляционной плёнкой. Отпаяйте или отсоедините разъёмы, избегая резких рывков – печатные дорожки легко повредить. Осмотрите плату на предмет вздутых конденсаторов или подгоревших резисторов: при обнаружении дефектов замените компоненты с аналогичными параметрами (ёмкость, напряжение, мощность).
Соберите дрель в обратной последовательности, убедившись, что все провода уложены без натяжения и не касаются вращающихся частей. Перед окончательной сборкой проверьте мультиметром отсутствие короткого замыкания между корпусом и контактами двигателя. Затягивайте винты с усилием 0,5–0,8 Н·м, чтобы не сорвать резьбу в пластике. После сборки протестируйте дрель на холостом ходу, затем под нагрузкой, контролируя нагрев корпуса и стабильность оборотов.
Где найти и как идентифицировать провода реверса в дрели
Разберите кнопку, открутив крепежные винты или отжав защелки. Внутри найдете плату с контактами или механический переключатель. Провода реверса обычно отличаются цветом от силовых: чаще всего это белый и синий, черный и красный, либо желтый и зеленый. В китайских моделях встречаются комбинации коричневый/оранжевый или фиолетовый/серый – сверяйтесь с заводской схемой, если она есть.
Для проверки используйте мультиметр в режиме прозвонки. Отсоедините провода от кнопки и коснитесь щупами контактов реверса. При переключении направления вращения мультиметр должен показывать замыкание/размыкание цепи. Если показания не меняются, ищите обрыв или неисправность переключателя. В дрелях с электронным управлением реверс может быть реализован через транзисторы на плате – в этом случае прозванивайте дорожки.
В дрелях с коллекторным двигателем провода реверса подключены к щеткодержателям. Один провод идет к положительной щетке, второй – к отрицательной. При смене полярности на этих проводах меняется направление вращения ротора. Если щетки не маркированы, определите полярность по цвету проводов: красный – «+», черный – «–», но это не универсальное правило – всегда проверяйте тестером.
В аккумуляторных дрелях реверс часто интегрирован в кнопку пуска. Провода от батареи идут к кнопке, а от нее – к двигателю. Дополнительные два провода меньшего сечения (0,5–0,75 мм²) ведут к переключателю реверса. Они могут быть спрятаны под изоляционной трубкой или зафиксированы стяжками. Вскройте рукоятку, чтобы добраться до них – обычно они идут параллельно силовым кабелям.
Если дрель имеет плавную регулировку оборотов, реверс может быть совмещен с потенциометром. В этом случае ищите три провода: два силовых и один управляющий. Управляющий провод часто тоньше и подключен к среднему контакту переключателя. При прозвонке мультиметром сопротивление между управляющим и силовыми проводами должно меняться при переключении реверса.
В старых советских дрелях (например, ИЭ-1032) провода реверса выведены отдельно на корпус кнопки. Они толще современных аналогов (1–1,5 мм²) и имеют резиновую изоляцию. Переключатель реверса механический, с металлическими контактами – при разборке обратите внимание на пружинные зажимы, удерживающие провода. В таких моделях полярность часто не критична, но для корректной работы соблюдайте заводскую схему.
При отсутствии схемы фиксируйте подключение проводов перед разборкой. Сфотографируйте или зарисуйте расположение контактов. Если провода одноцветные, пометьте их изолентой или маркером. После идентификации проверьте целостность изоляции – трещины или оплавления указывают на необходимость замены кабеля. Подключайте провода строго по полярности, иначе двигатель не запустится или будет вращаться только в одну сторону.

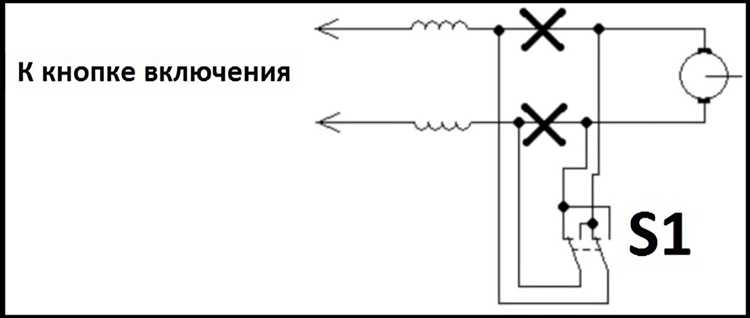

Схема подключения реверсного переключателя к двигателю дрели
Основные этапы подключения:
- Отключите дрель от сети и разберите корпус, чтобы получить доступ к клеммам двигателя и проводам питания.
- Общий провод двигателя подключите напрямую к оставшемуся проводу питания (нейтраль или «-«). Убедитесь, что в нейтральном положении переключателя цепь разомкнута.
Типовые ошибки при подключении: использование переключателя без нейтрального положения (приводит к короткому замыканию при переключении), неправильная полярность на двигателе постоянного тока (вызывает перегрев или отказ), отсутствие изоляции на соединениях (риск пробоя). Для надежности зафиксируйте провода термоусадочной трубкой или изолентой, а переключатель закрепите в корпусе дрели так, чтобы исключить случайное перемещение. После сборки проверьте работу реверса под нагрузкой, избегая длительной работы в режиме «стоп-реверс» – это сокращает ресурс двигателя.
