Притирка клапана – процесс, требующий точности и соблюдения технологии. Неправильное выполнение приводит к утечкам газов, снижению компрессии и преждевременному износу деталей. Основная задача – создать герметичное соединение между клапаном и седлом, исключив зазоры и неровности. Для этого используют абразивные пасты с разной зернистостью: от крупной (280–400 мкм) для черновой обработки до мелкой (10–20 мкм) для финишной доводки.
Перед началом работы проверяют состояние седла и клапана. Седло должно иметь равномерный контактный поясок шириной 1,5–2,5 мм без сколов и выработки. Клапан осматривают на предмет деформации стержня и коробления тарелки – отклонение от плоскости более 0,03 мм требует замены. Для притирки используют специальные приспособления: ручные дрели с реверсивным ходом, пневматические машинки или простейшие притирочные присоски с рукояткой.
Технология притирки зависит от материала деталей. Для чугунных седел и стальных клапанов применяют пасты на основе карбида кремния или электрокорунда. Алюминиевые головки блока требуют более мягких абразивов – оксида хрома или алмазных паст с зернистостью 5–10 мкм. Время притирки одного клапана составляет 2–5 минут при частоте вращения 60–100 об/мин. Превышение скорости приводит к перегреву и деформации поверхностей.
Контроль качества притирки проводят визуально и с помощью керосина. На контактном пояске должен образоваться матовый, равномерный след шириной не менее 1,2 мм. Керосин, залитый в камеру сгорания, не должен просачиваться через клапан в течение 5 минут. При обнаружении утечек процесс повторяют с более мелкой пастой. После притирки детали тщательно промывают в керосине или дизельном топливе, удаляя остатки абразива.
Для двигателей с высокой степенью форсировки притирку заменяют механической обработкой седел и клапанов на станках с ЧПУ. Это обеспечивает точность до 0,01 мм и исключает субъективные ошибки. Однако в условиях гаража или небольшой мастерской ручная притирка остается актуальной, если соблюдать технологические требования и использовать качественные расходные материалы.
Какие инструменты необходимы для ручной притирки клапанов
Для ручной притирки клапанов требуется набор специализированных инструментов, обеспечивающих точность и эффективность процесса. Притирочная паста – ключевой расходный материал, доступный в двух вариантах: крупнозернистая (для черновой обработки, зернистость 120–220) и мелкозернистая (для финишной доводки, зернистость 400–800). Пасту наносят тонким слоем на фаску клапана, избегая избытка, чтобы не повредить поверхности. Притирочная присоска с резиновым или силиконовым наконечником диаметром, соответствующим тарелке клапана, позволяет вращать его без перекосов. Для двигателей с труднодоступными клапанами используют присоски с удлиненной рукояткой или гибким валом.
Держатель клапана – механическое приспособление, фиксирующее стержень клапана в направляющей втулке, предотвращая его проворачивание во время притирки. Модели с регулируемым зажимом подходят для клапанов разного диаметра (от 6 до 12 мм). Альтернативой служит пружинный расширитель, который удерживает клапан за стержень, освобождая руки для работы с присоской. Для контроля герметичности после притирки применяют вакуумный тестер или керосин: первый создает разрежение в камере сгорания, второй проверяет отсутствие протечек через закрытый клапан.
Дополнительные инструменты ускоряют процесс и повышают качество. Микрометр с точностью до 0,01 мм измеряет износ стержня клапана, а нутромер – внутренний диаметр направляющей втулки. Для очистки седел и фасок от остатков пасты и нагара используют шаберы с твердосплавными наконечниками или щетки из латунной проволоки. При работе с алюминиевыми головками блока цилиндров рекомендуется пластиковый молоток для аккуратного демонтажа клапанов без деформации посадочных мест.
Как подготовить клапан и седло перед началом работы
Перед притиркой очистите клапан и седло от нагара, масляных отложений и механических частиц. Используйте металлическую щетку с латунной или нержавеющей щетиной для удаления твердых загрязнений с поверхности клапана. Седло обработайте специальным скребком или шабером, чтобы снять окисленный слой и выровнять поверхность. Для финальной очистки примените растворитель (например, ацетон или уайт-спирит) и безворсовую салфетку – остатки грязи или масла ухудшат сцепление притирочной пасты.

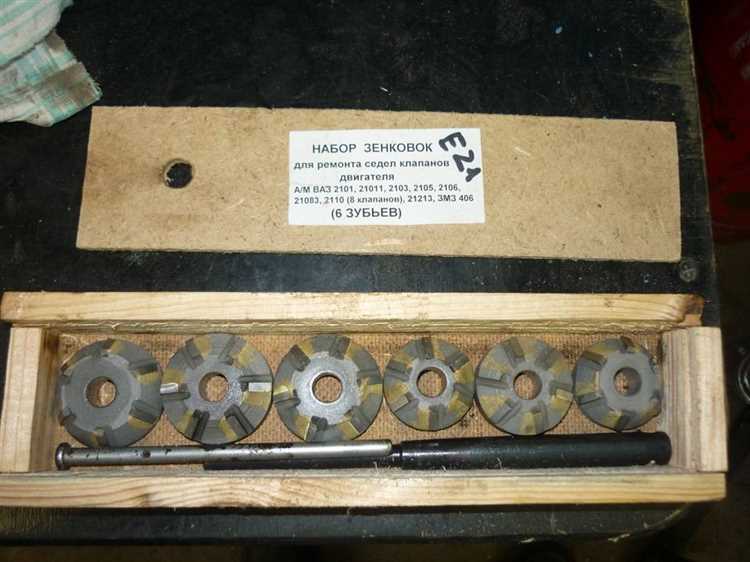

Проверьте геометрию клапана и седла на наличие дефектов. Измерьте биение стержня клапана с помощью индикатора часового типа: допустимое отклонение не должно превышать 0,02 мм. Седло осмотрите на предмет трещин, выкрашиваний или неравномерного износа. При обнаружении глубоких рисок или выбоин (более 0,1 мм) седло требует предварительной шлифовки на станке с последующей проверкой угла фаски – стандартные значения для большинства двигателей: 45° (впускные клапаны) и 45° или 30° (выпускные).
Подберите притирочную пасту в зависимости от степени износа. Для начальной обработки используйте пасту с крупным абразивом (зернистость 120–220), для финишной – мелкозернистую (400–800). Нанесите пасту тонким равномерным слоем на фаску клапана, избегая попадания на стержень и направляющую втулку. Избыток пасты приведет к неравномерной притирке и ускоренному износу поверхностей. Для контроля равномерности нанесения используйте шаблон из картона или пластика.
Убедитесь в правильной посадке клапана в направляющей втулке. Зазор между стержнем и втулкой должен соответствовать заводским допускам: для бензиновых двигателей – 0,02–0,05 мм, для дизельных – 0,04–0,07 мм. При превышении значений замените втулку или клапан. Перед притиркой смажьте стержень моторным маслом для снижения трения и предотвращения задиров. Если втулка изношена неравномерно, используйте развертку соответствующего диаметра для восстановления геометрии.
Перед началом работы зафиксируйте головку блока цилиндров в тисках с мягкими губками или на специальном стенде. Убедитесь, что поверхность седла параллельна плоскости стола – перекос приведет к неравномерному контакту. Для проверки используйте лекальную линейку и щуп: зазор между линейкой и седлом не должен превышать 0,03 мм. При необходимости откорректируйте положение головки или используйте регулируемые опоры.
Пошаговая техника нанесения притирочной пасты на поверхности
Перед началом работы убедитесь, что клапан и седло очищены от нагара, масла и абразивных частиц. Используйте растворитель (например, ацетон или уайт-спирит) и безворсовую салфетку. Остатки загрязнений снижают эффективность притирки и могут привести к неравномерному износу поверхностей. Проверьте состояние клапана и седла на наличие сколов или глубоких рисок – при их обнаружении требуется предварительная шлифовка.
Выберите притирочную пасту с подходящей зернистостью. Для начальной обработки используйте пасту с крупным абразивом (80–120 мкм), для финишной – мелкозернистую (20–40 мкм). Нанесите небольшое количество пасты (размером с горошину) на фаску клапана или седло. Избыток пасты не ускорит процесс, а лишь увеличит расход материала и риск попадания абразива в направляющую втулку.
- Распределите пасту тонким равномерным слоем по всей рабочей поверхности клапана. Для этого используйте деревянную палочку или пластиковый шпатель – металлические инструменты могут оставить царапины. Наносите пасту круговыми движениями, избегая сильного нажима.
- Проверьте толщину слоя: он должен быть прозрачным, без комков. При необходимости добавьте каплю масла (моторного или индустриального) для улучшения скольжения, но не более 1–2 капель – избыток жидкости разбавит пасту и снизит её абразивные свойства.
- Установите клапан в направляющую втулку и прижмите к седлу с лёгким усилием. Начните притирку с вращательных движений (90–120 оборотов в минуту), периодически меняя направление. После 10–15 оборотов поднимите клапан, проверьте равномерность распределения пасты и при необходимости добавьте новую порцию.
После завершения притирки удалите остатки пасты с клапана и седла. Используйте растворитель и чистую ветошь, затем продуйте поверхности сжатым воздухом. Проверьте качество притирки: на фаске клапана и седле должен образоваться матовый поясок шириной 1,5–2 мм без разрывов. Если поясок прерывистый или смещён, повторите процесс с более мелкой пастой.
Методы контроля усилия при вращении клапана в седле
Усилие при вращении клапана в седле – ключевой параметр, определяющий качество притирки. Оптимальное значение для большинства двигателей легковых автомобилей составляет 0,2–0,5 Н·м. Превышение этого диапазона указывает на чрезмерный натяг, недостаток – на негерметичность. Измерение проводят динамометрическим ключом с пределом измерения до 1 Н·м, фиксируя момент при равномерном вращении клапана на 90–120°.
Для контроля без специального инструмента используют метод «отпускания». Клапан смазывают притирочной пастой, вставляют в седло и вращают на 1/4 оборота с усилием, достаточным для преодоления трения. Затем отпускают – правильно притертый клапан должен вернуться в исходное положение под действием собственного веса или легкого нажатия. Если клапан остается на месте, усилие завышено; если проворачивается свободно – занижено.
В заводских условиях применяют пневматические стенды с датчиками крутящего момента. Например, стенд SUNNEN VGS-20 позволяет измерять усилие с точностью до 0,01 Н·м, одновременно контролируя биение и соосность. Для серийного производства используют эталонные образцы: клапан считается притертым, если его усилие вращения отличается от эталонного не более чем на 10%.
При ручной притирке ориентируются на тактильные ощущения. Опытные механики определяют усилие по сопротивлению: при правильной притирке клапан вращается с легким «шелестом», без рывков и заеданий. Для проверки используют пасту зернистостью 280–400 мкм – более грубые составы искажают результаты, создавая ложное сопротивление.
Контроль усилия критичен для двигателей с высокой степенью сжатия. Например, в моторах BMW N57 (дизель) допустимый диапазон составляет 0,3–0,4 Н·м. Превышение на 0,1 Н·м приводит к ускоренному износу седла и клапана из-за локального перегрева. В бензиновых агрегатах Toyota 2GR-FKS (3,5 л) пороговое значение – 0,25 Н·м, при этом разброс между цилиндрами не должен превышать 0,05 Н·м.
Для проверки герметичности после контроля усилия используют метод керосиновой пробы. В камеру сгорания заливают 10–15 мл керосина, выдерживают 5 минут. Просачивание жидкости через клапан свидетельствует о недостаточном усилии или дефектах притирки. Альтернатива – пневмотестер с манометром: давление в камере должно падать не более чем на 0,05 бар за 30 секунд при давлении 0,5 бар.
Влияние температуры на усилие вращения часто недооценивают. При нагреве головки блока до 80–90°C усилие может снижаться на 15–20% из-за теплового расширения материалов. Поэтому контроль проводят при стабильной температуре 20–25°C. Для алюминиевых головок поправка составляет +0,03 Н·м на каждые 10°C выше нормы, для чугунных – +0,02 Н·м.
Притирка клапанов с гидрокомпенсаторами требует особого подхода. Усилие вращения не должно превышать 0,15 Н·м, иначе возможно повреждение компенсатора. Проверку проводят с установленными пружинами, но без маслосъемных колпачков, чтобы исключить влияние гидравлики. Для двигателей Volkswagen EA888 (1,8–2,0 TSI) допустимый разброс между клапанами – не более 0,03 Н·м.
Признаки правильно притёртого клапана и способы их проверки
Первый и основной признак – равномерный матовый поясок на рабочей фаске клапана и седла шириной 1,5–2,5 мм. Он должен располагаться по центру фаски без разрывов, смещений или локальных блестящих участков. На стальных клапанах поясок приобретает серо-матовый оттенок, на титановых – серебристо-серый. Если ширина пояска меньше 1 мм, герметичность не гарантируется; если больше 3 мм – увеличивается риск перегрева из-за ухудшенного теплоотвода.
Проверка керосином или дизельным топливом: соберите головку блока, установите клапаны в сёдла, залейте в камеру сгорания 10–15 мл жидкости. Оставьте на 10 минут. Просачивание топлива через притёртые поверхности указывает на негерметичность. Допускается появление не более 2–3 капель за 30 минут при температуре 20–25°C. Для точности повторите тест, перевернув головку на 180° – результат должен совпадать.
Метод вакуумной проверки требует специального приспособления с манометром. Создайте разрежение в 0,5–0,7 бар в камере сгорания и зафиксируйте показания. Падение давления не должно превышать 0,05 бар за 15 секунд. При падении 0,1 бар и более клапан нуждается в повторной притирке. Для двигателей с наддувом норматив ужесточается до 0,03 бар за 20 секунд.
Визуальный осмотр с помощью эндоскопа через свечное отверстие позволяет оценить состояние притёртых поверхностей без разборки. Используйте эндоскоп с подсветкой и углом обзора 70–90°. На правильно притёртом клапане не должно быть следов эрозии, раковин или неравномерного износа. Особое внимание уделите краям фаски – они должны быть острыми, без завалов и заусенцев.
Проверка на слух при прокрутке распредвала вручную: установите головку на ровную поверхность, смажьте сёдла моторным маслом, вставьте клапаны. При медленном вращении распредвала правильно притёртый клапан издаёт глухой, равномерный звук без металлических призвуков. Скрежет или «перекатывание» указывают на неполное прилегание. Для двигателей с гидрокомпенсаторами метод не применяется из-за демпфирования шума.
