Щетки генератора на ВАЗ 2110 – расходный элемент, который изнашивается в среднем за 50–70 тысяч километров пробега. Их задача – передавать ток на вращающийся ротор через контактные кольца. При износе до 5 мм (номинальная длина – 10–12 мм) щетки перестают обеспечивать надежный контакт, что приводит к падению напряжения в бортовой сети, мерцанию ламп и разряду аккумулятора.
Первые признаки неисправности: снижение яркости фар при работающем двигателе, постоянное горение лампы разряда АКБ на приборной панели, шум или свист из генератора. Если напряжение на клеммах аккумулятора при 2000 об/мин ниже 13,5 В – проверка щеток обязательна. Для диагностики потребуется мультиметр, штангенциркуль и ключ на 10 для снятия защитного кожуха.
При установке новых щеток убедитесь, что они свободно перемещаются в направляющих. Номинальное усилие прижима пружины – 1,8–2,2 Н. Если пружина ослабла, замените ее. После сборки проверьте напряжение на клеммах АКБ: на холостых оборотах оно должно быть в пределах 13,8–14,5 В. Если показатели не соответствуют норме – проверьте регулятор напряжения или диодный мост.
Какие инструменты понадобятся для диагностики щеток генератора
Для проверки щеток генератора на ВАЗ 2110 потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим для конкретной задачи. Основной инструмент – мультиметр с функцией измерения сопротивления (омметр) и постоянного напряжения до 20 В. Модель с автоматическим выбором диапазона упростит работу, но подойдет и бюджетный вариант, например, DT-830B или аналоги. Без мультиметра невозможно точно определить износ щеток или обрыв цепи возбуждения.
Ключ на 10 мм или головка с трещоткой нужны для откручивания гайки крепления силового провода генератора и снятия защитного кожуха. На ВАЗ 2110 часто используется болт с шестигранной головкой, поэтому дополнительно может потребоваться ключ на 8 мм для фиксации шкива при демонтаже ремня. Отвертка с плоским шлицем (3–4 мм) пригодится для отсоединения разъема регулятора напряжения и поддевания пластиковых защелок.
Штангенциркуль или линейка с точностью до 0,5 мм необходимы для измерения длины щеток. Критический износ наступает, когда остаточная длина составляет менее 5 мм – в этом случае щетки подлежат замене. Если штангенциркуля нет, можно использовать сверло диаметром 5 мм: если щетка короче его длины, требуется замена. Для очистки контактных колец от окислов и графитовой пыли подойдет мелкозернистая наждачная бумага (P800–P1000) или специальная щетка из стекловолокна.
Для фиксации ротора при проверке подшипников или снятии шкива потребуется специальный ключ с двумя штифтами под отверстия в шкиве генератора ВАЗ 2110. Альтернатива – самодельный инструмент из болта М8 и двух гаек, закрепленных на расстоянии 38 мм друг от друга. Без фиксации ротора попытки открутить гайку шкива приведут к прокручиванию вала и невозможности демонтажа.
Дополнительно пригодятся пассатижи для снятия стопорных колец подшипников, если требуется углубленная диагностика, и динамометрический ключ для затяжки гайки шкива с моментом 39–62 Н·м. В большинстве случаев без последнего можно обойтись, но превышение усилия чревато срывом резьбы на валу. Для смазки контактов и защиты от коррозии рекомендуется использовать токопроводящую пасту, например, «Контактол» или аналоги.

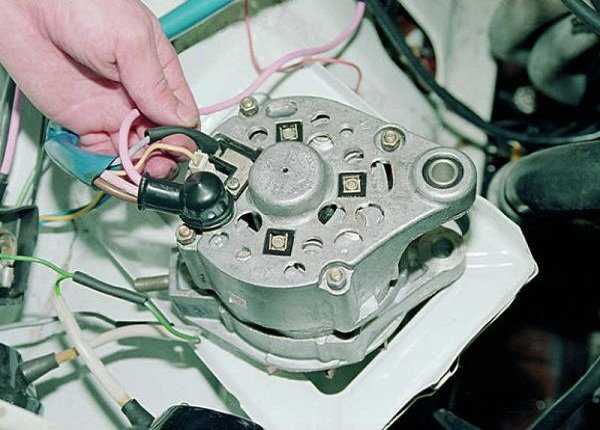

Как снять генератор с ВАЗ 2110 для осмотра щеток
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Поднимите переднюю часть автомобиля домкратом и зафиксируйте на подставках – доступ к генератору снизу удобнее. Снимите защиту картера, если она установлена: открутите 4 болта на 10 мм и 2 гайки на 13 мм по периметру.
Отсоедините провода от генератора в следующем порядке:
- Отсоедините разъем регулятора напряжения, нажав на фиксатор.
Запомните расположение проводов или сфотографируйте для обратной сборки.
Ослабьте натяжение ремня генератора ключом на 17 мм, повернув натяжной болт против часовой стрелки. Снимите ремень со шкива генератора. Открутите нижнее крепление генератора: гайку на 17 мм и болт на 13 мм. Верхнее крепление – болт на 13 мм с гайкой, расположенный ближе к двигателю. После этого генератор можно вынуть через низ, наклонив его под углом.
При демонтаже обратите внимание на состояние натяжной планки и кронштейна – при наличии трещин или деформаций замените их. Если генератор не выходит свободно, проверьте, не мешает ли шланг системы охлаждения или проводка. После снятия очистите посадочные места от грязи и ржавчины металлической щеткой – это упростит установку обратно.
Пошаговая инструкция по разборке генератора и доступу к щеткам
Перед началом работ отключите аккумулятор, сняв клемму «минус». Генератор на ВАЗ 2110 расположен в нижней части двигателя с правой стороны – для удобства доступа используйте смотровую яму или подъемник. Крепится он двумя болтами: верхним натяжным и нижним фиксирующим. Открутите их ключом на 13, предварительно ослабив натяжение ремня генератора.
Снимите генератор с автомобиля, отсоединив провода: толстый силовой (гайка на 10) и тонкий управляющий (фишка). Запомните или сфотографируйте их расположение. На корпусе генератора найдите пластиковую крышку щеточного узла – она закреплена двумя винтами под крестовую отвертку. Открутите их и снимите крышку, чтобы получить доступ к регулятору напряжения со встроенными щетками.
Если щетки интегрированы в регулятор напряжения (как на большинстве генераторов ВАЗ 2110), извлеките его целиком. Для этого открутите два винта крепления ключом на 8 или отверткой Torx T20, в зависимости от модели. Аккуратно выньте регулятор, не допуская перекосов – щетки могут застрять в направляющих. Осмотрите их на предмет износа: длина выступающей части должна быть не менее 5 мм.
Для полной разборки генератора потребуется снять шкив. Зафиксируйте ротор от проворачивания, вставив отвертку в отверстие на торце вала, и открутите гайку шкива головкой на 24. Снимите шкив, дистанционную шайбу и вентилятор. Далее открутите четыре стяжных болта корпуса генератора ключом на 10 – они соединяют переднюю и заднюю крышки. Разъедините половинки, аккуратно постукивая резиновым молотком по выступам крышек.
После разборки корпуса щетки будут доступны для замены или проверки. Если регулятор напряжения не снимался ранее, извлеките его из задней крышки, открутив два винта. Обратите внимание на состояние контактных колец ротора – они должны быть чистыми, без глубоких борозд. При необходимости зачистите их мелкозернистой наждачной бумагой (1000–1500 grit).
Сборку проводите в обратной последовательности. Перед установкой регулятора убедитесь, что щетки свободно перемещаются в направляющих и не заедают. Затягивайте стяжные болты корпуса крест-накрест с усилием 4–5 Н·м. При установке шкива используйте новую гайку – она одноразовая. После сборки проверьте работу генератора мультиметром: напряжение на клеммах аккумулятора при работающем двигателе должно быть в пределах 13,8–14,5 В.

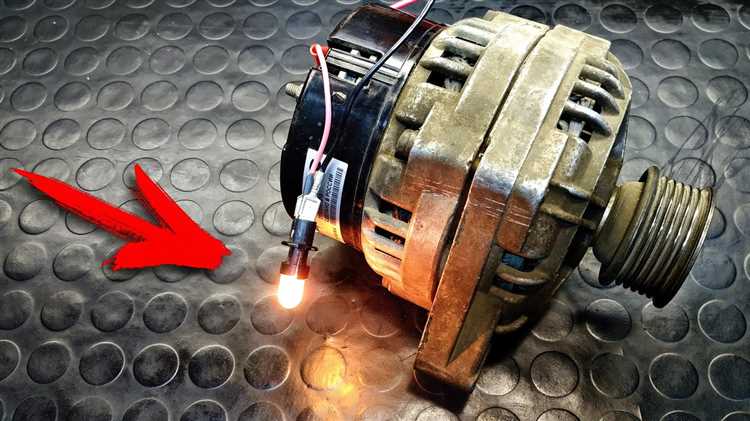

Как определить степень износа щеток генератора без специальных приборов
Первый признак критического износа – длина щеток менее 5 мм. На генераторах ВАЗ 2110 щетки изначально имеют длину 12–14 мм. Измерьте выступающую часть линейкой: если осталось меньше 5 мм, замена неизбежна. При этом обратите внимание на форму рабочей поверхности – равномерный износ говорит о нормальной работе, а скошенные или сколотые края указывают на перекос или заедание в щеткодержателе.
Проверьте подвижность щеток в гнездах. Они должны свободно перемещаться без заеданий, но и не болтаться. Если щетка застревает или выпадает при легком нажатии, это сигнал о деформации щеткодержателя или износе направляющих. Также осмотрите пружины: их упругость должна обеспечивать плотный контакт с контактными кольцами – слабое прижатие вызывает искрение и ускоренный износ.
Запустите двигатель и понаблюдайте за контрольной лампой зарядки на приборной панели. Если она мигает или горит постоянно при работающем моторе, а напряжение на клеммах АКБ ниже 13,5 В (измерьте мультиметром), высока вероятность износа щеток. Дополнительно проверьте наличие черного налета на контактных кольцах – это следствие искрения из-за плохого контакта, что напрямую связано с изношенными щетками.
Критерии замены щеток: когда ремонт не поможет
Минимальная длина щеток генератора ВАЗ 2110 составляет 5 мм. Если при замере штангенциркулем или линейкой остаточная длина меньше этого значения, дальнейшая эксплуатация приведет к ускоренному износу коллектора и падению напряжения в бортовой сети ниже 13,2 В. Даже при отсутствии видимых повреждений такие щетки не обеспечивают надежного контакта, особенно на высоких оборотах двигателя.
Трещины, сколы или неравномерный износ рабочей поверхности – прямые показания к замене. Деформация щеток нарушает их прилегание к коллектору, что вызывает искрение и перегрев. Особое внимание уделяйте боковым граням: если на них видны задиры глубиной более 0,3 мм, ресурс детали исчерпан. Ремонт в таких случаях бессмыслен – восстановление геометрии невозможно.
Заедание щеток в направляющих гнездах щеткодержателя свидетельствует о критическом износе или попадании абразивных частиц. Попытки очистки или смазки дают временный эффект, но через 500–1000 км проблема возвращается. При этом растет сопротивление в цепи возбуждения, что приводит к снижению тока зарядки аккумулятора на 20–30% при оборотах выше 2500 об/мин.
Вибрация щеток на холостых оборотах, сопровождающаяся характерным свистом или потрескиванием, говорит о полном износе пружин щеткодержателя. Даже новые щетки в таком механизме прослужат не более 3–5 тыс. км. Замена только щеток без восстановления пружинного механизма приведет к повторному выходу из строя через короткий срок – меняйте узел в сборе.
Установка новых щеток и сборка генератора в обратном порядке
Перед установкой новых щеток убедитесь, что их длина соответствует заводским параметрам – не менее 5 мм для ВАЗ 2110. Смажьте посадочные места в щеткодержателе тонким слоем графитовой смазки, чтобы снизить трение и продлить срок службы. Вставьте щетки в держатель, ориентируя их так, чтобы пружины плотно прижимали их к контактным кольцам ротора. Проверьте свободу хода – щетки должны перемещаться без заеданий, иначе возможен неравномерный износ или обрыв цепи возбуждения.
Проверка рабоспособности генератора после замены щеток
Проверка под нагрузкой выполняется включением потребителей: ближнего света фар, обогрева заднего стекла и вентилятора отопителя на максимальный режим. Напряжение на АКБ не должно опускаться ниже 13,2 В при 2000 об/мин. Падение напряжения более чем на 0,5 В указывает на неисправность диодного моста или обмоток статора. Для проверки диодов отсоедините провода от генератора и прозвоните каждый диод мультиметром в режиме проверки диодов: прямое сопротивление – 500–700 Ом, обратное – бесконечность.
Завершающим этапом станет проверка отсутствия посторонних шумов и вибраций. Прислушайтесь к работе генератора на разных оборотах: свист или скрежет указывает на износ подшипников, а гул – на межвитковое замыкание обмоток. Для проверки подшипников снимите ремень и прокрутите шкив вручную: люфт не должен превышать 0,1 мм, а вращение должно быть плавным, без заеданий. При обнаружении дефектов замените подшипники или генератор в сборе.
