Генератор ВАЗ 2112 – ключевой элемент бортовой сети, отвечающий за подзарядку аккумулятора и питание электрооборудования при работающем двигателе. Его неисправность приводит к разряду АКБ, падению напряжения ниже 13,2 В или скачкам до 15 В и выше. Мультиметр – единственный инструмент, позволяющий диагностировать проблему без демонтажа агрегата. Проверка занимает 10–15 минут и требует соблюдения последовательности шагов.
Перед началом работ убедитесь, что аккумулятор заряжен не менее чем на 70% (напряжение 12,4–12,6 В). Подключите мультиметр в режиме измерения постоянного напряжения (DCV) с пределом 20 В. Красный щуп – к клемме «+» АКБ, черный – к «массе» двигателя. Запустите двигатель и прогрейте его до 90°C. На холостых оборотах (800–900 об/мин) напряжение должно составлять 13,8–14,4 В. Если показания ниже 13,2 В – генератор недозаряжает, выше 14,8 В – перезаряжает.
Регулятор напряжения тестируйте под нагрузкой. Подключите лампу 12 В (55 Вт) между клеммой «D+» и «массой». Запустите двигатель и доведите обороты до 3000 об/мин. Напряжение на АКБ должно оставаться в пределах 13,8–14,4 В. Если оно выходит за эти границы – регулятор неисправен. Замените его без промедления: перезаряд разрушает АКБ, недозаряд приводит к глубокому разряду.

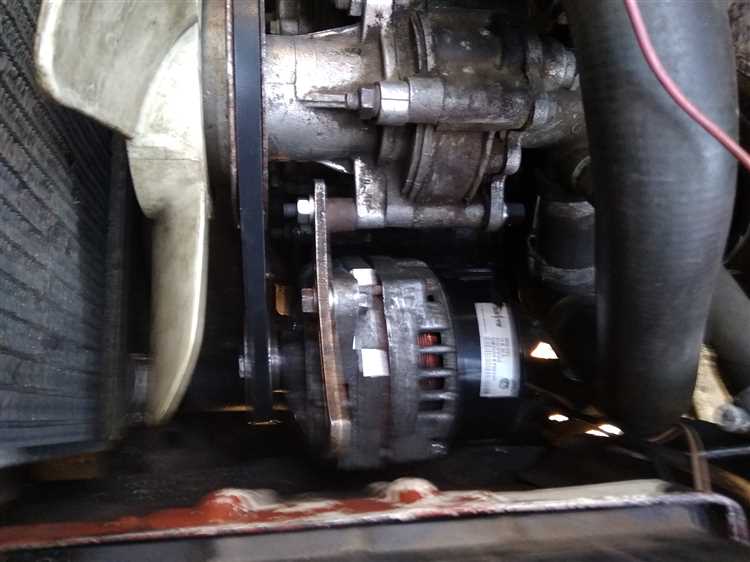

Какие инструменты и материалы понадобятся для диагностики
Для проверки генератора ВАЗ 2112 мультиметром потребуется цифровой или аналоговый прибор с диапазоном измерения постоянного напряжения до 20 В и сопротивления до 200 Ом. Оптимальным выбором станет мультиметр с функцией проверки диодов, например, DT-830B или его аналоги. Избегайте дешёвых моделей без сертификации – погрешность измерений может достигать 10%, что исказит результаты диагностики.
Ключ на 10 мм необходим для отсоединения клеммы аккумулятора перед началом работ, а ключ на 13 мм – для снятия защитного кожуха генератора и доступа к регулятору напряжения. Дополнительно пригодится торцовая головка на 8 мм с удлинителем для демонтажа креплений генератора, если потребуется его частичная разборка. В случае окисления контактов используйте наждачную бумагу с зернистостью P400 или специальную щётку для очистки клемм.
Для проверки обмоток статора и ротора понадобится контрольная лампа на 12 В мощностью 3–5 Вт или светодиодный пробник. Лампа поможет выявить обрывы и короткие замыкания в цепях без разборки генератора. При диагностике подшипников используйте стетоскоп автомобильный или самодельный аналог из металлического стержня и пластиковой трубки – это позволит услышать посторонние шумы и определить степень износа.
Из расходных материалов пригодятся силиконовая смазка для обработки контактов и WD-40 для удаления ржавчины с резьбовых соединений. Для проверки диодного моста на пробой потребуется источник постоянного тока напряжением 12 В (например, автомобильный аккумулятор) и провода с зажимами «крокодил». Не используйте для этих целей зарядные устройства с нестабилизированным выходом – пульсации напряжения могут повредить электронные компоненты генератора.
Работать удобнее в перчатках из нитрила – они защищают от масла и грязи, не снижая тактильной чувствительности. Для фиксации проводов при измерениях используйте магнитные держатели или изоленту, чтобы исключить случайные замыкания. Если диагностика проводится в условиях низкой освещённости, подготовьте фонарь с регулируемым лучом или налобный светодиодный светильник – это освободит руки и обеспечит точность манипуляций.
Как правильно подготовить автомобиль и мультиметр к проверке
Отключите минусовую клемму аккумулятора ключом на 10 мм. Это исключит короткое замыкание при подключении щупов мультиметра и защитит электронные компоненты автомобиля. Проверьте состояние клемм: окисление или слабый контакт могут стать причиной ложных показаний. При необходимости очистите их металлической щеткой или наждачной бумагой.
Настройте мультиметр на измерение постоянного напряжения в диапазоне 0–20 В. Для этого переведите переключатель в положение DCV 20 или аналогичное, в зависимости от модели прибора. Подключите красный щуп к гнезду VΩmA, а черный – к COM. Проверьте работоспособность мультиметра, замкнув щупы между собой: на дисплее должно появиться значение, близкое к 0 В.
Осмотрите провода генератора на предмет повреждений изоляции или обрывов. Особое внимание уделите силовому проводу, идущему от генератора к аккумулятору, и проводу возбуждения (обычно тонкий, с разъемом). Если обнаружены трещины или потертости, замените проводку перед проверкой – дефекты могут исказить результаты.
Запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Это стабилизирует работу генератора и позволит получить корректные показания. Убедитесь, что все потребители электроэнергии (фары, печка, аудиосистема) отключены – их работа может снизить напряжение на выходе генератора, что усложнит диагностику.
Расположите мультиметр на ровной поверхности в пределах видимости, но не ближе 30 см от вращающихся частей двигателя. Подключите щупы к аккумулятору: красный – к плюсовой клемме, черный – к минусовой. Запишите начальное напряжение – оно должно составлять 12,5–12,8 В при заглушенном двигателе. Эти данные понадобятся для сравнения с показаниями при работающем генераторе.
Проверка напряжения на аккумуляторе при выключенном двигателе
Перед началом диагностики генератора убедитесь, что аккумуляторная батарея находится в исправном состоянии. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 20 В к клеммам АКБ: красный щуп – к «+», черный – к «–». Нормальное напряжение при выключенном двигателе и всех потребителях должно составлять 12,6–12,8 В. Значение ниже 12,4 В указывает на разряд батареи более чем на 50%, что требует подзарядки перед дальнейшими тестами. Если напряжение падает ниже 12,0 В – аккумулятор неисправен или глубоко разряжен, что исказит результаты проверки генератора.
Измерения проводите не ранее чем через 1–2 часа после остановки двигателя, чтобы исключить влияние поверхностного заряда. Если напряжение стабильно держится в пределах 12,6–12,8 В, но при запуске двигателя резко проседает до 10 В и ниже – это признак сульфатации пластин или потери емкости. В таких случаях замените АКБ, иначе генератор будет работать с перегрузкой, пытаясь компенсировать недозаряд. Для точной оценки состояния батареи используйте нагрузочную вилку: при токе 100 А напряжение не должно опускаться ниже 10,2 В в течение 5 секунд.
Если мультиметр показывает напряжение выше 13,0 В при выключенном двигателе – это свидетельствует о неисправности реле-регулятора или замыкании в цепи зарядки. Проверьте целостность предохранителей F1 (10 А) и F2 (30 А) в монтажном блоке, а также состояние проводов от генератора к АКБ. Окисленные клеммы очистите мелкозернистой наждачной бумагой и обработайте токопроводящей смазкой. При повторном превышении напряжения свыше 14,5 В после запуска двигателя – замените реле-регулятор, так как перезаряд разрушает аккумулятор и электронику автомобиля.
Измерение выходного напряжения генератора на работающем двигателе
Запустите двигатель и установите обороты в пределах 2000–2500 об/мин. Подключите щупы мультиметра в режиме измерения постоянного напряжения (DCV) к клеммам аккумулятора: красный – к «+», черный – к «–». Нормальное напряжение на холостых оборотах должно составлять 13,8–14,4 В. Если показания ниже 13,5 В – генератор недозаряжает АКБ, выше 14,8 В – возможен перезаряд, что приводит к кипению электролита и выходу батареи из строя.
- Проверьте напряжение при включенных потребителях: ближний свет, обогрев заднего стекла, вентилятор отопителя. Допустимое падение – не более 0,5 В от базового значения (например, с 14,2 В до 13,7 В).
- Если напряжение стабильно держится на уровне 12,0–12,5 В – генератор неисправен или оборван ремень привода.
- При скачках напряжения свыше 15 В проверьте регулятор напряжения или диодный мост.
Отклонения от нормы требуют диагностики цепи возбуждения генератора и состояния щеточного узла.

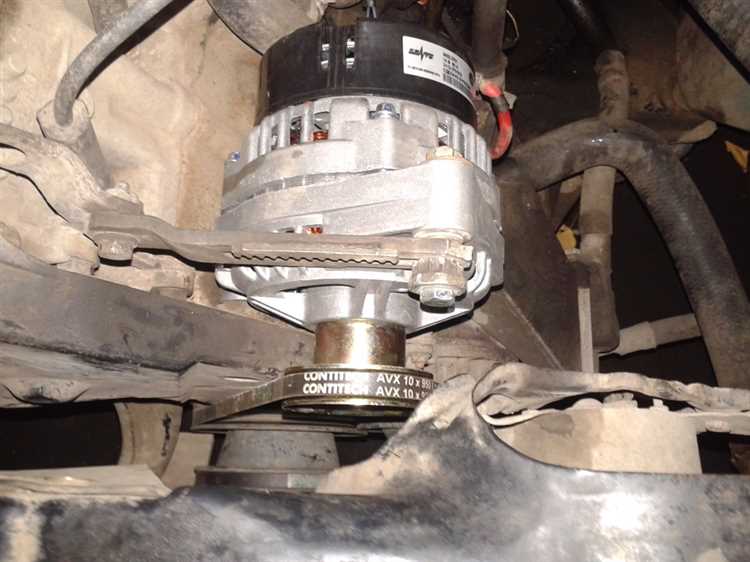

Диагностика диодного моста генератора мультиметром
Проверка обмотки статора и ротора на обрыв и замыкание
Перед началом проверки отсоедините генератор от бортовой сети автомобиля и снимите его с двигателя. Для доступа к обмоткам статора потребуется демонтировать заднюю крышку генератора, открутив три болта крепления. Ротор извлекается после снятия шкива и передней крышки – используйте съемник, чтобы не повредить подшипники.
Обмотка ротора проверяется на обрыв аналогично: установите мультиметр на 200 Ом и подключите щупы к контактным кольцам. Сопротивление должно быть в пределах 2,3–2,7 Ом для генератора 9402.3701 (ВАЗ 2112). Показания выше 3 Ом или бесконечность указывают на обрыв. При обрыве ротор ремонту не подлежит – требуется замена.
Для проверки замыкания обмотки ротора на массу один щуп мультиметра подключите к любому контактному кольцу, второй – к валу ротора или его сердечнику. В исправном состоянии сопротивление должно быть не менее 1 МОм. Если прибор показывает значения ниже 100 кОм, ротор имеет межвитковое замыкание или пробой на корпус – необходима замена.
При проверке ротора обратите внимание на состояние контактных колец: окисление или износ более 0,5 мм снижают эффективность работы генератора. Зачистите кольца мелкозернистой наждачной бумагой (1000–1200 грит) или замените ротор при глубоких бороздах. Не используйте грубые абразивы – это приведет к ускоренному износу щеток.
После проверки соберите генератор в обратной последовательности, убедившись в правильной установке подшипников и отсутствии перекосов крышек. Затяните болты крепления с моментом 4–5 Н·м. Подключите генератор к бортовой сети и проверьте его работу под нагрузкой, измерив напряжение на клеммах АКБ при работающем двигателе – оно должно быть в пределах 13,8–14,5 В.
Определение неисправностей регулятора напряжения и щеточного узла
Регулятор напряжения на ВАЗ 2112 отвечает за стабилизацию выходного напряжения генератора в пределах 13,8–14,5 В. Если мультиметр показывает значения ниже 13,2 В на работающем двигателе (2000–3000 об/мин), это указывает на неисправность регулятора или ослабленный контакт в цепи. Проверьте напряжение на клемме «B+» генератора – разница более 0,3 В с напряжением на аккумуляторе свидетельствует о проблемах в проводке или самом регуляторе.
Щеточный узел изнашивается при пробеге свыше 50–70 тыс. км. Измерьте длину щеток: если она менее 5 мм, замените узел целиком. Признаки износа – нестабильное напряжение, скачки при увеличении оборотов или полное отсутствие зарядки. Перед заменой очистите контактные кольца ротора от окислов мелкозернистой наждачной бумагой (зернистость 800–1000).
Для проверки регулятора подключите мультиметр к аккумулятору, запустите двигатель и включите потребители (дальний свет, печку). Напряжение должно оставаться в пределах 13,5–14,2 В. Если оно падает ниже 13 В или превышает 14,8 В, регулятор неисправен. Исключите влияние плохого контакта на клемме «D+» генератора – окисление здесь часто маскируется под неисправность регулятора.
При диагностике щеточного узла обратите внимание на подвижность щеток в направляющих. Заклинивание или перекос приводит к неравномерному износу и искрению. Проверьте усилие пружин – оно должно составлять 1,5–2,5 Н. Слабое прижатие вызывает проскальзывание щеток, что проявляется в виде периодических провалов напряжения. Замените узел, если пружины потеряли упругость или щетки имеют сколы.
Неисправный регулятор напряжения может вызывать перезаряд аккумулятора, что приводит к кипению электролита и разрушению пластин. Если мультиметр фиксирует напряжение выше 15 В, немедленно отключите генератор от сети и замените регулятор. При этом проверьте диодный мост – пробой одного из диодов также может вызывать повышенное напряжение. Для точной диагностики используйте режим проверки диодов на мультиметре.
