Патрубок турбины на Nissan Pathfinder (модели с двигателями YD25DDTi, ZD30DDTi) – уязвимый элемент, подверженный износу из-за высоких температур и вибраций. Частые проблемы: трещины в местах соединений, размягчение резины, разрушение хомутов. Снятие требуется при замене прокладок, чистке интеркулера или диагностике утечек наддува. Работа осложняется ограниченным доступом и необходимостью сохранять герметичность системы.
Перед началом отсоедините аккумулятор – это исключит случайное замыкание при работе с электрическими компонентами. Слейте охлаждающую жидкость (если патрубок связан с системой охлаждения турбины), чтобы избежать пролива. Подготовьте инструменты: торцевые головки на 10 и 12 мм, удлинитель, плоскогубцы с тонкими губками, отвёртку с плоским жалом (для хомутов). Запаситесь новыми хомутами (артикул 14464-4M400 для оригинальных) и прокладкой впускного коллектора (14035-4M400).
На YD25DDTi патрубок крепится к турбине и интеркулеру через фланцы с уплотнительными кольцами. На ZD30DDTi дополнительно присутствует датчик давления наддува (артикул 22680-4M400), который нужно аккуратно отсоединить. Избегайте перекосов при демонтаже – резкие движения могут повредить алюминиевые фланцы. Если патрубок «прикипел», используйте проникающую смазку (например, WD-40) и лёгкие постукивания резиновым молотком по фланцам.
После снятия осмотрите внутреннюю поверхность патрубка на наличие масляных отложений – это признак износа турбины или сальников. Очистите фланцы от остатков прокладок и герметика (используйте пластиковый скребок, чтобы не повредить поверхность). При установке нового патрубка нанесите тонкий слой высокотемпературного герметика (Loctite 574) на уплотнительные кольца. Затягивайте хомуты в два этапа: сначала вручную, затем динамометрическим ключом (момент 3–4 Н·м).

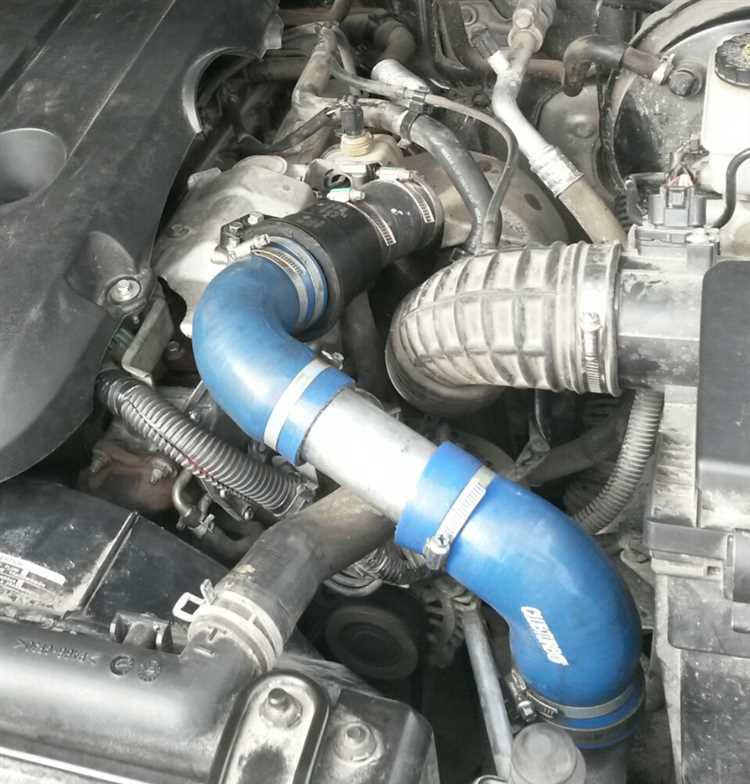

Необходимые инструменты и материалы для демонтажа патрубка
Для снятия патрубка турбины на Nissan Pathfinder R51 (2005–2012) или R52 (2013–2021) потребуется набор торцевых головок 10, 12 и 14 мм с удлинителем – стандартные ключи не подойдут из-за ограниченного доступа к крепежу. Обязателен динамометрический ключ с диапазоном 10–30 Н·м для затяжки хомутов после установки, так как перетяжка приводит к деформации патрубка или трещинам в пластиковых элементах. Для откручивания закисших болтов используйте проникающую смазку типа WD-40 Specialist или Liqui Moly LM-40, нанося её за 15–20 минут до начала работ.
Патрубки на турбированных двигателях VQ35DE и YD25DDTi часто крепятся хомутами с T-образным болтом или пружинными зажимами. Для первых понадобятся плоскогубцы с узкими губками или специальный ключ для хомутов (артикул Hazet 4550-1), для вторых – отвёртка с плоским жалом шириной 5–7 мм. Избегайте использования разводных ключей: они повреждают грани болтов и усложняют последующую сборку. Если патрубок прикипел к фланцу турбины, подготовьте пластиковый или резиновый молоток для аккуратного отделения без риска повредить алюминиевые поверхности.
Работа с системой наддува требует чистоты: даже мелкий мусор, попавший в патрубок, может вывести из строя турбину. Запаситесь безворсовыми салфетками (например, Kimtech Science) и очистителем для впускного тракта – подойдёт CRC Intake Valve Cleaner или аналог. Для временной герметизации открытых отверстий используйте полиэтиленовые пакеты и малярный скотч, чтобы исключить попадание пыли в интеркулер или впускной коллектор. При замене патрубка на новый проверьте наличие уплотнительных колец: на VQ35DE они часто идут в комплекте с деталью (артикул 14055-31U00), а на YD25DDTi требуется отдельное приобретение (артикул 14055-AA000).
Дополнительно пригодится инспекционная камера с гибким зондом (например, Depstech WF028) для осмотра внутренних поверхностей патрубка на предмет масляных отложений или трещин. Если демонтаж связан с диагностикой утечек, подготовьте дымогенератор для проверки герметичности системы – это сэкономит время на поиск неочевидных повреждений. Для фиксации резьбовых соединений используйте фиксатор средней прочности Loctite 243: он предотвращает самопроизвольное ослабление болтов под воздействием вибрации, но позволяет повторно разобрать узел без повреждений.
Не пренебрегайте средствами защиты: нитриловые перчатки (толщиной 0,11 мм) предохранят руки от масла и топливных отложений, а защитные очки – от случайных брызг проникающей смазки или очистителя. Если работы проводятся на горячем двигателе, дайте ему остыть не менее 30 минут: патрубки и турбина сохраняют высокую температуру, что увеличивает риск ожогов и деформации пластиковых элементов при неосторожном обращении.
Подготовка автомобиля и рабочей зоны перед началом работ
Перед демонтажем патрубка турбины на Nissan Pathfinder R51 (2005–2012 гг.) заглушите двигатель и дайте ему остыть не менее 30 минут – температура выпускного коллектора и турбокомпрессора может превышать 120°C, что создаёт риск ожогов и повреждения резиновых элементов патрубка. Отсоедините клемму «минус» аккумулятора (12 В, ёмкостью 75–90 А·ч) ключом на 10 мм, чтобы исключить случайное замыкание при работе с электропроводкой датчиков наддува или клапана EGR. Установите автомобиль на ровную поверхность, затяните стояночный тормоз и подложите противооткатные упоры под задние колёса – приподнимать переднюю часть домкратом не требуется, но доступ к турбине облегчит снятие защиты картера (4 болта М10, головка на 14 мм). Слейте антифриз из системы охлаждения через нижний патрубок радиатора в чистую ёмкость, если планируется замена прокладок или промывка интеркулера – объём системы составляет 9,5 литров, тип жидкости – Nissan L248 Premix или аналог (стандарт JIS K2234).
Организуйте рабочую зону с учётом расположения турбины: на двигателях YD25DDTi (2.5 л) она находится справа по ходу движения, за генератором, а на VK56DE (5.6 л) – ближе к центру моторного отсека. Освободите пространство вокруг, сняв воздуховод от воздушного фильтра к турбине (хомут на 7 мм) и отсоединив разъёмы датчика массового расхода воздуха (ДМРВ) и датчика давления наддува (расположен на впускном коллекторе). Подготовьте инструменты: торцевые головки на 8, 10, 12 и 14 мм, удлинитель на 100 мм, трещотку с моментным ключом (для затяжки хомутов патрубка с усилием 3–4 Н·м), плоскогубцы с тонкими губками для снятия стопорных колец и силиконовую смазку для облегчения установки нового патрубка. Разместите рядом ветошь для сбора масла и антифриза, которые могут вытечь при демонтаже – особенно из соединительных шлангов системы вентиляции картера.
Отсоединение креплений и шлангов, связанных с патрубком турбины
Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить случайное замыкание или срабатывание электрических компонентов. На Nissan Pathfinder R51/R52 с двигателем YD25DDTi патрубок турбины фиксируется тремя основными типами креплений: металлическими хомутами, болтами с головкой на 10 мм и пластиковыми зажимами. Первым делом ослабьте хомуты на воздушных шлангах, используя отвёртку с плоским жалом или торцевую головку на 7 мм – они расположены на стыке патрубка с интеркулером и впускным коллектором.
Отсоедините вакуумный шланг системы управления турбиной (тонкий чёрный шланг диаметром 4–5 мм), подключённый к актуатору или клапану wastegate. Чтобы не повредить штуцер, аккуратно подденьте его пластиковым съёмником или плоскогубцами с узкими губками, потянув строго вдоль оси. Если шланг прикипел, прогрейте место соединения строительным феном в течение 10–15 секунд – это размягчит резину и облегчит демонтаж.
- Болты крепления патрубка к турбокомпрессору (2 шт.) откручивайте против часовой стрелки ключом на 10 мм. Один из них часто скрыт за кронштейном жгута проводов – для доступа временно сдвиньте кронштейн в сторону, не отсоединяя провода.
- Пластиковые зажимы (обычно 2–3 шт.) удерживают патрубок на кузове или кронштейнах двигателя. Нажмите на центральный фиксатор зажима тонкой отвёрткой и вытяните его из посадочного места.
- Масляный шланг системы смазки турбины (толстый, с металлической оплёткой) отсоединяйте в последнюю очередь. Подставьте ёмкость под место соединения – при снятии может вытечь до 50 мл масла.
На моделях с 2010 года выпуска встречается дополнительный датчик давления наддува, закреплённый на патрубке. Отключите его электрический разъём, нажав на фиксатор пальцем, и аккуратно выкрутите датчик ключом на 22 мм. Не допускайте попадания грязи в открытое отверстие – закройте его чистой ветошью или заглушкой.
Если патрубок не поддаётся, проверьте наличие скрытых креплений: на некоторых версиях Pathfinder используется дополнительный болт M8 под шестигранник на 6 мм, расположенный снизу патрубка, рядом с масляным шлангом. Также убедитесь, что все хомуты на шлангах ослаблены полностью – иногда один из них остаётся затянутым, блокируя снятие.
При работе с резиновыми шлангами избегайте чрезмерных усилий: старые шланги могут треснуть. Если шланг прикипел к патрубку, используйте специальный спрей для разъединения соединений (например, WD-40 Specialist) или аккуратно срежьте его острым ножом, оставив часть на патрубке для последующей замены. После снятия осмотрите шланги на предмет трещин, разрывов или деформации – при наличии повреждений замените их комплектом (артикул оригинальных шлангов: 14055-ED000 для впускного, 14056-ED000 для выпускного).
Снятый патрубок уложите на чистую поверхность, избегая контакта с абразивными материалами. Перед установкой нового или очисткой старого проверьте состояние уплотнительных колец на штуцерах – они должны быть эластичными, без задиров. При сборке замените все хомуты на новые (артикул хомута: 11751-ED000) и затягивайте их с моментом 3–4 Н·м, чтобы избежать пережатия шлангов.
Особенности снятия хомутов и фиксаторов без повреждений
На Ниссан Патфайндер чаще всего встречаются три типа хомутов: пружинные (с зубчатым механизмом), ленточные (с винтовым зажимом) и пластиковые фиксаторы. Пружинные хомуты требуют применения специальных клещей с узкими губками – стандартные плоскогубцы деформируют зубцы, что приводит к потере герметичности при повторной установке. Для ленточных хомутов используйте отвёртку с плоским жалом шириной не более 5 мм, чтобы не сорвать резьбу на винте. Пластиковые фиксаторы на патрубках турбины (например, на модели VQ35DE) ломаются при попытке снять их без предварительного нагрева до 60–70°C – используйте строительный фен или горячую воду, чтобы размягчить материал.
При работе с хомутами на горячих участках системы (например, на выходном патрубке турбины) дайте двигателю остыть до 40°C – резина патрубков становится хрупкой при температуре ниже 10°C, а металл хомутов расширяется, усложняя демонтаж. Если хомут «прикипел», нанесите проникающую смазку (например, WD-40 Specialist) за 10–15 минут до снятия и обстучите его молотком через деревянную проставку – ударная нагрузка разрушает оксидную плёнку без повреждения резьбы. Для пластиковых фиксаторов с защёлками (как на патрубке интеркулера) вставьте тонкую отвёртку в паз и аккуратно отожмите защёлку, одновременно потянув фиксатор на себя – усилие не должно превышать 5 кг, иначе пластик треснет.
После снятия хомутов осмотрите их на предмет деформаций: пружинные хомуты с изношенными зубцами (более 0,3 мм) подлежат замене, ленточные – с сорванной резьбой или трещинами на ленте. Пластиковые фиксаторы проверяйте на наличие микротрещин – даже незначительные повреждения приведут к разгерметизации после установки. Храните снятые хомуты в отдельных пакетах с маркировкой, чтобы избежать перепутывания при сборке: например, хомут с диаметром 45 мм на патрубке турбины не подойдёт для патрубка интеркулера с диаметром 50 мм.
Проверка состояния патрубка и сопутствующих элементов после демонтажа
Осмотрите внутреннюю поверхность патрубка на наличие масляных отложений, сажи или механических повреждений. Наличие толстого слоя маслянистых отложений (более 2–3 мм) указывает на износ турбины или неисправность системы вентиляции картера. Сажа в виде черного налета свидетельствует о неполном сгорании топлива, что может быть вызвано неисправностями форсунок или датчика массового расхода воздуха. Трещины, разрывы или деформации резиновых участков требуют немедленной замены патрубка – даже микротрещины приводят к подсосу воздуха и падению давления наддува.
Проверьте металлические хомуты и фланцы на предмет коррозии или деформации. Ржавчина на хомутах снижает герметичность соединений, а изношенные зубцы зажимных механизмов не обеспечивают достаточного усилия. Фланцы с задирами или выработкой более 0,5 мм подлежат замене – они не обеспечат плотного прилегания даже с новым патрубком. Особое внимание уделите состоянию уплотнительных колец: затвердевшие, растрескавшиеся или сплющенные кольца восстанавливать бесполезно, их ресурс исчерпан.
Оцените состояние шлангов системы вентиляции картера, подключенных к патрубку. Закупорка шлангов продуктами сгорания приводит к повышению давления в картере и ускоренному износу сальников турбины. Продуйте шланги сжатым воздухом (давление не более 3 бар) – если воздух проходит с трудом, замените их. На внутренних стенках не должно быть масляных пробок или смолистых отложений, особенно в местах изгибов. Для двигателей YD25DDTi и VQ35DE критическим считается сужение просвета более чем на 30%.
Проверьте датчик давления наддува (если установлен на патрубке). Окисленные контакты или поврежденный корпус датчика искажают показания, что приводит к неправильной работе ЭБУ и потере мощности. Протрите контакты спиртом и осмотрите разъем на предмет оплавления или коррозии. При наличии диагностического сканера сравните показания датчика с эталонными: для YD25DDTi на холостом ходу давление должно быть в пределах 0,9–1,1 бар, отклонение более 0,2 бар указывает на неисправность.
Замените все одноразовые элементы: уплотнительные кольца, прокладки и хомуты. Даже если визуально они выглядят исправными, после демонтажа их ресурс снижается на 40–60%. Для патрубков турбины Nissan Pathfinder используйте оригинальные детали (номера по каталогу: 14455-ED000 – уплотнительное кольцо, 14459-4B600 – хомут) или аналоги от проверенных производителей (например, Reinz, Elring). Не применяйте герметики на силиконовой основе – они разрушаются под воздействием масла и высоких температур, забивая каналы турбины.
Очистка посадочных мест и подготовка к установке нового патрубка
После демонтажа старого патрубка осмотрите посадочные поверхности на турбине и впускном коллекторе. Удалите остатки старого уплотнительного кольца, нагара и масляных отложений с помощью металлической щетки или скребка из мягкого сплава (например, латуни), чтобы не повредить алюминиевые поверхности. Для труднодоступных мест используйте очиститель карбюратора или специальный состав для удаления нагара – наносите его на 2–3 минуты, затем протирайте безворсовой салфеткой. Избегайте абразивных материалов: даже мелкие царапины на посадочных плоскостях могут привести к подсосу воздуха и снижению эффективности турбины.
Проверьте состояние канавок под уплотнительные кольца на новом патрубке и ответных частях. Если на них обнаружены заусенцы или деформации, аккуратно удалите их надфилем с мелкой насечкой, следя за тем, чтобы не расширить канавку. Протрите все поверхности чистым бензином или спиртом для обезжиривания – это критично для герметичности соединения. Особое внимание уделите фланцу турбины: на моделях R51 с двигателем YD25DDTi часто встречаются остатки старого герметика, которые необходимо удалить полностью, иначе новый патрубок не сядет плотно.
Перед установкой нового патрубка нанесите тонкий слой термостойкого герметика (например, Loctite 5920 или аналог) на уплотнительные кольца, если производитель патрубка это допускает. В большинстве случаев для патрубков турбины Nissan достаточно смазать кольца чистым моторным маслом – это облегчит монтаж и предотвратит их перекручивание. Убедитесь, что все крепежные отверстия совпадают, а болты или хомуты не имеют следов коррозии или деформации. Затягивайте крепеж в два этапа: сначала вручную до упора, затем динамометрическим ключом с моментом 8–10 Н·м для болтов M6 и 12–15 Н·м для M8.
После установки патрубка запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты, затем заглушите и проверьте соединения на предмет утечек. Если слышен свист или виден масляный туман вокруг стыков, подтяните крепеж на 1–2 Н·м. На двигателях с пробегом свыше 150 000 км рекомендуется заменить все уплотнительные кольца в системе впуска одновременно с патрубком, даже если они визуально целы – со временем резина теряет эластичность, что приводит к негерметичности.
