Стартер на Киа Церато (2004–2023 гг.) расположен в нижней части двигателя, с правой стороны (по ходу движения), ближе к коробке передач. На моделях с бензиновыми моторами 1.6 (G4FC) и 2.0 (G4KD) доступ к нему частично перекрыт выпускным коллектором, кронштейнами и проводкой. На дизельных версиях (1.6 CRDi) стартер смещён ближе к блоку цилиндров, что усложняет демонтаж без подъёмника или смотровой ямы.
Для точного определения положения стартера ориентируйтесь на толстый плюсовой провод, идущий от аккумулятора к втягивающему реле, и тонкий управляющий провод от замка зажигания. На двигателях 1.6 и 2.0 стартер крепится двумя болтами М10×1.25 (верхний – под ключ на 14, нижний – на 12) и одним шпилькой М8 с гайкой на 10. На дизелях используются болты М12×1.5.
Перед заменой отключите минусовую клемму АКБ и снимите защиту картера (если установлена). На моделях до 2013 года потребуется демонтировать воздушный резонатор и часть пластикового кожуха двигателя. На рестайлинговых версиях (2013+) доступ проще, но мешает трубка кондиционера – её придётся отвести в сторону, не повреждая шланги. Используйте головки с удлинителем и карданным шарниром для нижнего болта.
При установке нового стартера проверьте состояние зубчатого венца маховика – износ или сколы зубьев приведут к повторному выходу из строя. Нанесите на резьбу болтов фиксатор (например, Loctite 243) и затяните с моментом 45–55 Н·м. После сборки протестируйте запуск двигателя на холодную: задержка или посторонние шумы указывают на неправильную установку.
Где находится стартер на Киа Церато: расположение и замена
На Киа Церато (2004–2023 гг., включая рестайлинговые версии) стартер расположен в нижней части двигателя, с правой стороны (по ходу движения), между блоком цилиндров и коробкой передач. Доступ к нему открывается снизу автомобиля – через смотровую яму или подъемник. На моделях с двигателями 1.6 (G4FC) и 2.0 (G4KD) стартер крепится двумя болтами М10×1.25 к картеру сцепления, а его электрический разъем и силовой провод фиксируются гайками на 12 и 13 мм соответственно. Для демонтажа потребуется снять защиту картера (если установлена), отсоединить клемму аккумулятора и, при необходимости, демонтировать воздуховод или резонатор для удобства доступа.
Замена стартера на Церато требует точности: после отключения проводки и откручивания крепежа агрегат извлекается вниз с небольшим наклоном, избегая повреждения зубчатого венца маховика. Перед установкой нового стартера проверьте состояние зубьев маховика и очистите посадочное место от грязи. Рекомендуется использовать оригинальные запчасти (артикул 36100-2B000 для 1.6, 36100-2G000 для 2.0) или аналоги от проверенных производителей (Mando, Valeo). После монтажа затяните болты моментом 45–55 Н·м, подключите проводку и протестируйте запуск двигателя на предмет посторонних шумов.
Как определить неисправность стартера на Киа Церато по симптомам
Первый признак проблем со стартером на Киа Церато – одиночный или многократный щелчок реле при повороте ключа зажигания без прокрутки двигателя. Если после щелчка мотор не запускается, проверьте напряжение на клеммах аккумулятора: при значениях ниже 11,8 В стартер может не получать достаточной мощности. Исключите разряд батареи, протестировав её нагрузочной вилкой или заменив на заведомо исправную. Если напряжение в норме, но щелчки продолжаются, вероятен износ втягивающего реле или подгорание контактов.
Второй симптом – медленное прокручивание коленвала с характерным «воющим» звуком. На Киа Церато с двигателями 1.6 и 2.0 л это часто указывает на износ щёток стартера или замыкание обмоток якоря. Проверьте сопротивление обмоток мультиметром: при значениях ниже 0,5 Ом или выше 10 Ом требуется замена узла. Также обратите внимание на посторонние шумы при запуске – скрежет или металлический лязг сигнализируют о разрушении бендикса или венца маховика.
Третий признак – стартер крутит, но двигатель не схватывает. На Церато 2010–2013 годов выпуска это может быть связано с проскальзыванием приводной шестерни из-за износа муфты свободного хода. Демонтируйте стартер и осмотрите бендикс: если зубья стёрты или шестерня не фиксируется в выдвинутом положении, замените деталь. Также проверьте зазор между шестернёй и венцом маховика – он должен составлять 0,5–1,5 мм.
Четвёртый симптом – стартер не отключается после запуска двигателя. На моделях с 2014 года это часто вызвано залипанием контактов втягивающего реле или неисправностью замка зажигания. Немедленно заглушите мотор, отсоедините клемму аккумулятора и проверьте реле: при подаче напряжения 12 В на управляющий контакт оно должно срабатывать с чётким щелчком. Если реле исправно, осмотрите проводку на предмет короткого замыкания или окисления контактов в разъёме стартера.
Инструменты и материалы, необходимые для снятия стартера
Для демонтажа стартера на Киа Церато потребуется стандартный набор головок и ключей. Основной инструмент – торцевой ключ на 12 мм для откручивания крепежных болтов стартера. Также понадобится головка на 10 мм для снятия клемм аккумулятора и проводов питания стартера. Удлинитель для трещотки облегчит доступ к нижнему болту, расположенному в труднодоступном месте.
Отвёртка с плоским жалом пригодится для отсоединения электрических разъёмов и фиксаторов проводов. Для работы с проводами, особенно если они окислены, рекомендуется использовать плоскогубцы с изолированными ручками. Мультиметр необходим для проверки напряжения на клеммах перед началом работ, чтобы исключить проблемы с электрической цепью.
Домкрат и подставки под автомобиль потребуются, если доступ к стартеру осуществляется снизу. Киа Церато имеет низкий клиренс, поэтому без подъёма машины снять стартер будет крайне сложно. Подъёмник упростит задачу, но при его отсутствии достаточно надёжных подставок и домкрата грузоподъёмностью не менее 2 тонн.
Смазка для резьбовых соединений, например, WD-40 или аналоги, поможет открутить закисшие болты. Наносить её следует за 10–15 минут до начала работ, чтобы состав проник в резьбу. Для очистки контактов стартера и клемм аккумулятора пригодится наждачная бумага с зернистостью P400 или специальная щётка для металла.
Новый стартер или ремкомплект для него стоит подготовить заранее, если планируется замена. При выборе запчасти важно учитывать артикул оригинальной детали – для Киа Церато 2004–2008 годов это обычно 36100-2B000, а для моделей 2009–2013 – 36100-2B500. Аналоги от производителей Valeo или Mitsubishi также подойдут, но их качество может отличаться.
Из расходных материалов потребуются новые болты крепления стартера, если старые повреждены или имеют сорванную резьбу. Рекомендуется использовать болты класса прочности не ниже 8.8. Для защиты электрических контактов от окисления после установки пригодится технический вазелин или специальная токопроводящая смазка.
Рабочие перчатки из нитрила или латекса защитят руки от грязи и масла, а также предотвратят случайные замыкания при работе с электрикой. Защитные очки обязательны при использовании смазок и очистителей, особенно если работы проводятся в ограниченном пространстве под капотом.
Фонарик с магнитным креплением или налобный светильник обеспечит освещение в труднодоступных местах. Без него сложно будет рассмотреть нижний болт стартера или состояние проводки. Дополнительно можно использовать зеркало на телескопической ручке для осмотра скрытых участков.
Пошаговая инструкция по доступу к стартеру на Киа Церато
Для доступа к стартеру на Киа Церато (2008–2013 гг., кузов седан/хэтчбек) потребуется снять нижнюю часть защиты двигателя. Она крепится на 5 болтах диаметром 10 мм – два спереди, три сзади. Используйте торцевую головку с удлинителем, так как доступ к задним болтам ограничен. После демонтажа защиты откроется вид на стартер, расположенный в задней части двигателя, рядом с коробкой передач.
Отсоедините аккумулятор перед началом работ. Клемму «минус» снимайте первой, чтобы исключить короткое замыкание. Стартер на Церато подключен двумя проводами: толстым силовым (крепление гайкой на 13 мм) и тонким управляющим (фишка с защелкой). Отсоедините их, предварительно пометив расположение, чтобы не перепутать при сборке.

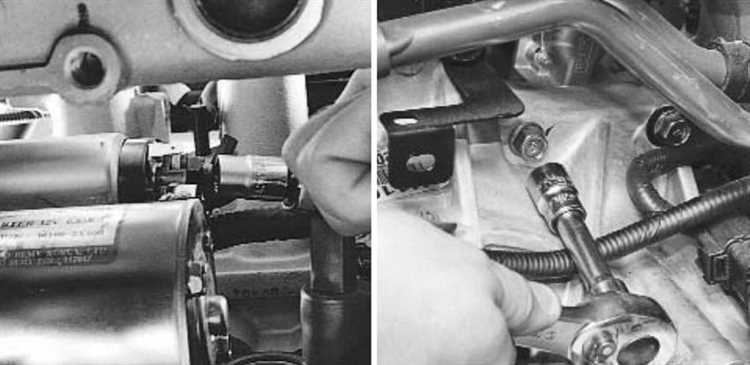

Стартер удерживается двумя болтами на 14 мм. Верхний болт откручивается через моторный отсек – для этого потребуется ключ с карданным шарниром или гибкий удлинитель. Нижний болт доступен только снизу; его удобнее откручивать трещоткой с короткой головкой. После снятия болтов стартер можно извлечь, наклонив его вниз и вытащив через пространство между двигателем и лонжероном.
При установке нового или отремонтированного стартера соблюдайте момент затяжки болтов: 45–55 Н·м. Перед подключением проводов очистите контакты от окислов и нанесите тонкий слой диэлектрической смазки. После сборки проверьте работу стартера на холостом ходу – он должен вращаться плавно, без посторонних шумов.
Как правильно отсоединить электрические разъемы и крепления стартера
Перед началом работ отключите отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На стартере Киа Церато (2008–2013 гг.) электрические разъемы расположены на задней части корпуса: тонкий управляющий провод (обычно желтого или красного цвета) и толстый силовой кабель с гайкой на 10 мм. Сначала снимите управляющий провод, аккуратно отжав фиксатор разъема плоской отверткой – не тяните за провода. Для силового кабеля ослабьте гайку ключом на 10, удерживая болт от проворачивания вторым ключом на 12. Если гайка прикипела, нанесите проникающую смазку (например, WD-40) за 10–15 минут до демонтажа.
Крепления стартера на Киа Церато – два болта М12 с головкой на 14 мм: верхний (длинный, ~80 мм) и нижний (короткий, ~40 мм). Нижний болт часто скрыт за теплозащитным экраном – снимите его, открутив два болта на 10. При откручивании удерживайте стартер рукой, чтобы он не упал. Если болты не поддаются, используйте ударный гайковерт или нагрейте их паяльной лампой (не перегревайте корпус стартера). После снятия болтов аккуратно вытащите стартер вниз, избегая ударов о коробку передач – на моделях с автоматом рядом расположен гидротрансформатор.
Особенности демонтажа стартера на двигателях 1.6 и 2.0 Киа Церато
На двигателях 1.6 (G4FC) и 2.0 (G4KD) Киа Церато стартер расположен в нижней части блока цилиндров, со стороны коробки передач, но доступ к нему отличается из-за конструктивных особенностей агрегатов. На 1.6-литровом моторе стартер крепится двумя болтами M10×1.25 (верхний – 12 мм, нижний – 14 мм) и фиксируется на картере сцепления; для его снятия потребуется частично демонтировать защиту картера и отсоединить клемму «минус» аккумулятора. На 2.0-литровом двигателе стартер также закреплён двумя болтами, но верхний болт (M12×1.25) скрыт за выпускным коллектором – для его откручивания используйте удлинённую головку на 14 мм с карданным шарниром или гибким удлинителем. Обязательно слейте охлаждающую жидкость перед работой на 2.0, так как радиатор и патрубки мешают доступу.
- На обоих двигателях перед демонтажем отсоедините электрические разъёмы: на стартере 1.6 – один толстый провод питания (гайка 10 мм) и тонкий управляющий (фишка), на 2.0 – аналогично, но гайка питания на 12 мм.
- При установке нового стартера на 2.0-литровом моторе проверьте состояние прокладки между стартером и картером – её повреждение приведёт к подсосу воздуха и нестабильной работе двигателя.
- На 1.6-литровом агрегате после снятия стартера осмотрите зубья венца маховика: износ свыше 1 мм требует замены маховика, иначе новый стартер быстро выйдет из строя.
- Используйте динамометрический ключ при затяжке болтов: момент для 1.6 – 45–55 Н·м, для 2.0 – 60–70 Н·м.
