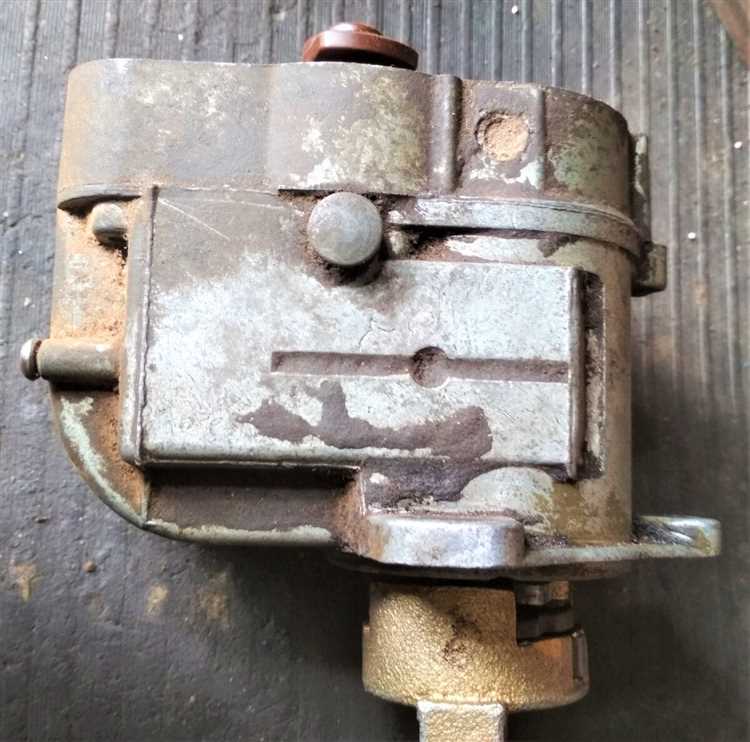

Почему нет искры на магнето от пускача

Отсутствие искры на магнето пускового двигателя – распространённая неисправность, которая приводит к невозможности запуска агрегата. Магнето генерирует высоковольтный импульс для воспламенения топливной смеси, и сбои в его работе чаще всего связаны с механическими повреждениями, электрическими разрывами или нарушениями в системе зажигания. Первоочередная задача – локализовать проблему, исключив внешние факторы: проверьте наличие топлива, состояние свечи зажигания и целостность проводки.

Основные причины отсутствия искры кроются в неисправностях самого магнето. Износ или повреждение обмоток – одна из ключевых проблем. Первичная обмотка (низковольтная) создаёт магнитное поле, а вторичная (высоковольтная) преобразует его в импульс до 20 кВ. Обрыв или короткое замыкание в любой из них приводит к полному отказу системы. Проверьте сопротивление обмоток мультиметром: для первичной оно должно составлять 0,5–2 Ом, для вторичной – 5–15 кОм. Отклонения от этих значений указывают на необходимость замены магнето.

Загрязнение или окисление контактов прерывателя – ещё одна частая причина. Прерыватель размыкает цепь первичной обмотки, создавая импульс во вторичной. Налёт на контактах увеличивает сопротивление, ослабляя искру или полностью блокируя её. Очистите контакты мелкозернистой наждачной бумагой или надфилем, затем отрегулируйте зазор (0,3–0,4 мм). Убедитесь, что кулачок прерывателя не изношен и не имеет люфта – это нарушает синхронизацию размыкания.

Неисправности конденсатора также приводят к отсутствию искры. Конденсатор гасит искрение на контактах прерывателя и усиливает импульс во вторичной обмотке. При пробое или потере ёмкости (норма – 0,15–0,3 мкФ) искра становится слабой или пропадает. Проверьте конденсатор тестером на короткое замыкание или замените его на заведомо исправный. Важно: не используйте конденсаторы с ёмкостью выше рекомендованной – это приведёт к перегреву обмоток.

Механические повреждения ротора или статора магнето нарушают магнитное поле. Ротор должен свободно вращаться без биений, а зазор между ним и статором – составлять 0,2–0,4 мм. Проверьте крепление магнето к двигателю: ослабленные болты вызывают смещение и потерю синхронизации. Если ротор имеет трещины или сколы, замените его – восстановлению такие детали не подлежат.

Наконец, обратите внимание на высоковольтный провод и свечу зажигания. Провод должен быть целым, без трещин и следов пробоя, а его сопротивление – не более 5 кОм. Свеча проверяется на наличие нагара, трещин на изоляторе и правильность зазора (0,6–0,8 мм). Используйте только рекомендованные производителем свечи – неподходящий тип вызывает перебои в искрообразовании.

Как проверить состояние контактов прерывателя магнето

Отсоедините высоковольтный провод от свечи зажигания и закрепите его на расстоянии 5–7 мм от корпуса двигателя. Проверните коленвал пускового механизма, наблюдая за искрой. Если искра слабая или отсутствует, переходите к осмотру контактов прерывателя. Для доступа к ним снимите крышку магнето, предварительно отвернув крепежные винты. На большинстве моделей пусковых двигателей (например, ПД-10, П-350) контакты расположены на подвижном и неподвижном дисках прерывателя.

Оцените визуальное состояние контактов: нагар, эрозия или окисление указывают на необходимость зачистки. Допустимая толщина рабочей поверхности контактов – не менее 0,3 мм. При меньшем значении детали подлежат замене. Для проверки зазора используйте щуп 0,25–0,35 мм (зависит от модели магнето: для М-24 – 0,25 мм, для М-124 – 0,3 мм). Зазор регулируется поворотом эксцентрика на неподвижном диске после ослабления стопорного винта.

Проверьте подвижность рычага прерывателя: он должен свободно качаться на оси без заеданий. Нанесите 1–2 капли моторного масла на ось рычага, если наблюдается тугой ход. Износ текстолитовой подушки рычага приводит к неравномерному размыканию контактов – замените деталь при видимых повреждениях. Убедитесь, что пружина рычага обеспечивает четкое возвращение контактов в замкнутое положение: усилие должно составлять 500–700 гс (проверяется динамометром).

Осмотрите изоляцию проводов, подходящих к контактам. Трещины или оплавления изоляции вызывают утечку тока – замените провод при обнаружении дефектов. Проверьте надежность крепления проводов к клеммам: окисленные или ослабленные соединения приводят к падению напряжения. Зачистите клеммы мелкозернистой наждачной бумагой и затяните винты с моментом 0,8–1,2 Н·м.

После сборки магнето повторно проверьте искру. Если проблема сохраняется, измерьте сопротивление первичной обмотки катушки тестером: для большинства магнето оно должно быть в пределах 0,3–0,6 Ом. Превышение значения указывает на межвитковое замыкание – катушка требует замены. При исправной катушке и контактах проверьте состояние кулачка прерывателя: износ или задиры на поверхности нарушают синхронизацию размыкания.

Влияние загрязнения или окисления контактов на искрообразование

Окисление контактов прерывателя магнето – одна из основных причин снижения напряжения пробоя до 3–5 кВ вместо требуемых 12–15 кВ. Плёнка оксидов толщиной всего 0,01 мм увеличивает переходное сопротивление до 100–300 Ом, что приводит к падению тока в первичной цепи на 30–40%. В результате энергия искры снижается ниже порога воспламенения топливной смеси (0,8–1,2 мДж). Особенно критично это для пусковых двигателей с низкой степенью сжатия, где требуется стабильная искра при запуске.

Загрязнение контактов маслом, сажей или продуктами износа подшипников усугубляет проблему. Масляная плёнка толщиной 0,05 мм способна полностью блокировать искрообразование, так как её диэлектрическая прочность (10–15 кВ/мм) превышает напряжение, генерируемое магнето. Даже микроскопические частицы металла, попадающие на контакты при износе кулачка прерывателя, создают мостики проводимости, вызывая утечку тока и неравномерное искрение.

Для диагностики используйте мультиметр в режиме измерения сопротивления: при разомкнутых контактах показания должны стремиться к бесконечности, при замкнутых – не превышать 0,2 Ом. Очистку проводите безворсовой салфеткой, смоченной в спирте или специальном очистителе контактов (например, CRC 2-26), избегая абразивов. После обработки проверьте зазор между контактами – он должен составлять 0,3–0,4 мм для большинства пусковых двигателей (уточняйте по техдокументации).

Профилактика включает замену контактов каждые 200–250 моточасов, даже если видимых повреждений нет. При установке новых контактов нанесите тонкий слой консистентной смазки (например, Литол-24) на кулачок прерывателя для защиты от коррозии. В условиях повышенной влажности или при хранении техники более 3 месяцев применяйте защитные составы на основе силикона (например, KONTAKT 60), предотвращающие окисление.

Роль зазора между контактами прерывателя в работе магнето

Зазор между контактами прерывателя магнето – критический параметр, определяющий момент размыкания цепи и, как следствие, амплитуду импульса высокого напряжения. Оптимальное значение для большинства пусковых двигателей составляет 0,25–0,35 мм. При зазоре менее 0,2 мм контакты подгорают из-за длительного искрения, а свыше 0,4 мм – снижается время замкнутого состояния, что ведет к ослаблению магнитного поля в катушке и падению напряжения на свече до 8–12 кВ (вместо требуемых 15–20 кВ). Измерение проводится щупом при полностью разомкнутых контактах, когда кулачок прерывателя находится на максимальном выступе.

Некорректный зазор нарушает синхронизацию работы магнето с тактом сжатия в цилиндре. Например, при увеличении зазора на 0,1 мм угол опережения зажигания смещается на 2–3°, что приводит к позднему воспламенению смеси и падению мощности двигателя на 10–15%. Для регулировки ослабляют винт крепления неподвижного контакта и смещают его до достижения требуемого значения, после чего фиксируют. Важно: после каждой подстройки проверять угол опережения стробоскопом или контрольной лампой.

Износ кулачка прерывателя или подушечки молоточка на 0,05 мм уже требует корректировки зазора. В полевых условиях допустимо временно компенсировать износ уменьшением зазора на 0,05–0,1 мм, но при первой возможности заменить изношенные детали. Для двигателей с частотой вращения свыше 3000 об/мин (например, ПД-10У) зазор рекомендуется устанавливать ближе к нижней границе диапазона (0,25 мм), чтобы избежать «дребезга» контактов на высоких оборотах.

Методы диагностики обрыва или короткого замыкания в обмотках магнето

Если мультиметр не выявил отклонений, используют метод индуктивной диагностики. Подключают осциллограф или специализированный тестер магнето (например, МД-1) к первичной обмотке и прокручивают коленвал стартером. Нормальная осциллограмма должна показывать резкий всплеск напряжения (150–300 В) в момент размыкания контактов прерывателя. Отсутствие импульса указывает на обрыв, сглаженные или хаотичные колебания – на межвитковое замыкание. Для точной локализации дефекта обмотки разбирают магнето и проверяют катушку на наличие следов перегрева, оплавления изоляции или механических повреждений проводников.

Проверка целостности и изоляции высоковольтного провода

Высоковольтный провод магнето – критический элемент системы зажигания, пропускающий импульсы до 20 кВ. Визуальный осмотр начинайте с поиска механических повреждений: трещин на изоляции, потертостей, оплавлений или следов масла. Особое внимание уделите участкам у наконечников и местам изгибов – здесь чаще всего возникают микротрещины, приводящие к утечке тока. Проверьте фиксацию провода в колпачках свечи и магнето: ослабленное крепление вызывает пробой на массу. Для диагностики используйте мультиметр в режиме омметра (предел 20 кОм). Сопротивление исправного провода должно составлять 3–10 кОм/м – отклонения свидетельствуют о внутреннем обрыве или коротком замыкании.

Отсоедините провод от свечи и магнето. Очистите наконечники от окислов и грязи – даже тонкий слой налета увеличивает сопротивление контакта.
Подключите щупы мультиметра к обоим концам провода. Если прибор показывает «1» или бесконечность – провод оборван. Значение ниже 1 кОм указывает на межвитковое замыкание.
Проверьте изоляцию на пробой: подключите один щуп к металлической части наконечника, второй – к любому участку изоляции. Показания выше 1 МОм считаются нормой.
При отсутствии мультиметра используйте метод «искрового промежутка»: поднесите наконечник провода к массе на расстояние 5–7 мм. При прокрутке двигателя должна проскакивать стабильная синяя искра. Желтая или прерывистая искра – признак неисправности.

Замените провод при обнаружении любых дефектов: временные меры (изолента, герметик) лишь отсрочат отказ системы зажигания.

Воздействие повреждений или износа кулачка прерывателя на искру

Кулачок прерывателя – ключевой элемент магнето, отвечающий за размыкание контактов в строго заданный момент. Его рабочая поверхность изнашивается неравномерно: на вершинах образуются плоские участки, а впадины сглаживаются. Это приводит к смещению угла опережения зажигания на 2–5° и увеличению зазора между контактами до 0,6–0,8 мм вместо штатных 0,3–0,4 мм. Результат – запаздывание или преждевременное размыкание цепи, снижение напряжения во вторичной обмотке до 8–12 кВ (при норме 15–20 кВ) и ослабление искры. На пусковых двигателях ПД-10У, П-350 и аналогичных износ кулачка на 0,2 мм уже критичен: вероятность пропусков зажигания возрастает до 40%.

Типичные повреждения кулачка включают:

задиры и выкрашивание металла на рабочих гранях (причина – попадание абразива или масла в корпус прерывателя);
деформация профиля из-за ударных нагрузок (например, при обрыве пружины подвижного контакта);
коррозия поверхности при длительном хранении без консервации (глубина очагов до 0,1 мм нарушает синхронизацию).

При визуальном осмотре дефекты часто незаметны, но проявляются при проверке на стенде СИ-1 или МИ-1: разброс угла размыкания превышает ±1,5°, а время замкнутого состояния контактов сокращается на 15–25%. Для диагностики используют микрометр с точностью 0,01 мм или индикатор часового типа, измеряя высоту кулачка в 4–6 точках по окружности.

Ремонт кулачка экономически нецелесообразен: восстановление профиля наплавкой или шлифовкой нарушает термообработку, а замена на неоригинальный аналог приводит к несовпадению углов размыкания. Единственное решение – установка нового кулачка с последующей регулировкой зазора контактов и проверкой угла опережения зажигания стробоскопом. Для двигателей с магнето М-24, М-137 и подобных допуск по углу размыкания составляет ±0,5°; превышение этого значения требует замены всего прерывателя. После ремонта обязательна проверка искры на свече под давлением 6–8 кгс/см² – при изношенном кулачке искра пропадает уже при 4–5 кгс/см².

Как определить неисправность конденсатора магнето

Метод «на искру» подходит для экспресс-диагностики в полевых условиях. Отсоедините конденсатор от магнето и подключите его к высоковольтному проводу, заземлив корпус на массу двигателя. Прокрутите коленвал стартером: при исправном конденсаторе искра между проводом и массой будет яркой и стабильной. Если искра слабая, прерывистая или отсутствует – конденсатор не выполняет свою функцию. Учтите, что этот способ не выявляет частичные неисправности, поэтому сочетайте его с мультиметровой проверкой.

При отсутствии приборов используйте метод сравнения. Установите заведомо исправный конденсатор аналогичной ёмкости и проверьте работу двигателя. Если искра восстановилась, а двигатель запустился – неисправность подтверждена. Не пытайтесь ремонтировать конденсатор: пайка или замена диэлектрика не обеспечат надёжность. Замените элемент на новый с идентичными параметрами, соблюдая полярность подключения (если таковая указана). После установки проверьте зазор между контактами прерывателя (0,25–0,35 мм) – его нарушение также влияет на работу системы зажигания.

Признаки выхода из строя ротора или статора магнето

Второй симптом – нестабильная работа двигателя на холостых оборотах или при нагрузке. Если ротор или статор частично повреждены (например, межвитковое замыкание в обмотках), магнето генерирует слабый или неравномерный ток. Это проявляется в виде:

пропусков зажигания;
рывков при работе;
самопроизвольного изменения оборотов.

При таких признаках рекомендуется измерить сопротивление обмоток мультиметром: для статора оно должно составлять 0,2–0,6 Ом (первичная обмотка) и 5–15 кОм (вторичная), а для ротора – близкое к нулю (короткозамкнутый виток).

Перегрев магнето – тревожный сигнал, часто сопровождающий разрушение изоляции обмоток или деформацию магнитопровода. Если корпус магнето становится горячим на ощупь уже через 5–10 минут работы, это свидетельствует о повышенном токе утечки или замыкании. Причинами могут быть:

попадание влаги или масла на обмотки;
износ подшипников ротора, вызывающий трение;
старение изоляции (особенно у двигателей старше 10 лет).

В таких случаях магнето необходимо демонтировать и осмотреть на предмет потемнения обмоток, оплавления или запаха гари.

Еще один специфический признак – характерный гул или вибрация при работе двигателя, исходящие от магнето. Это указывает на:

разбалансировку ротора (например, из-за отслоения магнитов);
износ посадочных мест подшипников;
механическое повреждение статора (трещины, сколы).

Для диагностики ротор снимают и проверяют на биение индикатором часового типа – допустимое отклонение не должно превышать 0,05 мм. Статор осматривают на наличие трещин или следов истирания.

Снижение мощности двигателя при исправных системах питания и зажигания также может быть следствием неисправности магнето. Если ротор теряет магнитные свойства (например, из-за перегрева или удара), амплитуда генерируемого напряжения падает, что приводит к слабой искре. Проверить это можно с помощью осциллографа: форма сигнала на вторичной обмотке должна быть симметричной, без провалов и искажений. При отсутствии прибора используют метод сравнения – подключают заведомо исправное магнето и оценивают изменение работы двигателя.

Наконец, визуальные дефекты – самый надежный способ выявить неисправность без инструментов. При разборке магнето обращают внимание на:
