Для высокочастотных цепей (свыше 100 МГц) длина дорожек должна быть минимальной, а их импеданс – согласованным с волновым сопротивлением (обычно 50 Ом). Используйте дифференциальные пары с равной длиной и симметричным расположением, соблюдая зазор между ними не менее 3 ширины дорожки. Размещайте компоненты с учетом направления тока: источники питания – ближе к разъемам, аналоговые цепи – отдельно от цифровых, с экранированием полигонами земли.
Тепловые ограничения требуют размещения мощных элементов (транзисторы, резисторы) на расстоянии не менее 5 мм от чувствительных компонентов. Для отвода тепла используйте медные полигоны под корпусами с площадью не менее 1 см² на 1 Вт рассеиваемой мощности. При монтаже SMD-компонентов соблюдайте минимальные зазоры: 0,2 мм между корпусами 0402 и 0,5 мм для корпусов QFN с теплоотводом. Автоматизированная сборка требует ориентации всех компонентов в одном направлении и отсутствия перекрытий с маркировкой.
Для плат с двухсторонним монтажом избегайте размещения компонентов на обеих сторонах в одной зоне – это усложняет пайку волной. При трассировке питания используйте звездообразную топологию для аналоговых цепей и раздельные полигоны для цифровых и аналоговых земель, соединяя их в одной точке. Проверяйте компоновку с помощью DRC-правил: минимальный зазор между проводниками и краем платы – 0,3 мм, а для высоковольтных цепей (свыше 30 В) – не менее 0,5 мм.

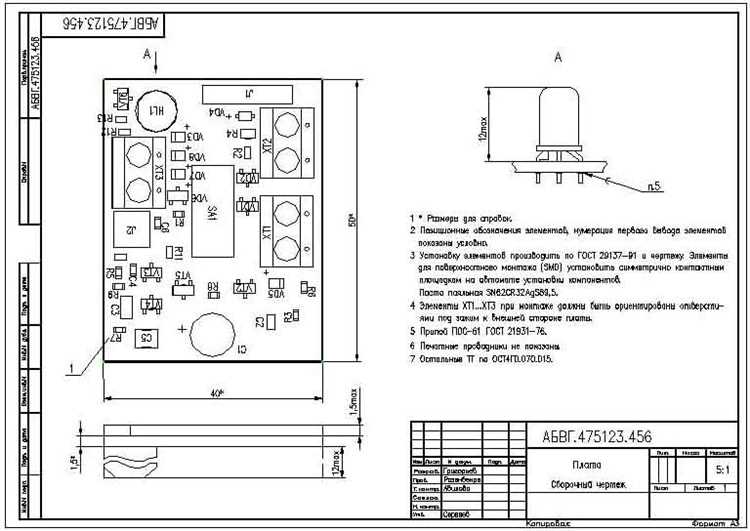

Как распределить компоненты по функциональным зонам платы
Разделение платы на функциональные зоны начинается с анализа схемы и выделения ключевых блоков: питания, аналоговой обработки, цифровой логики, интерфейсов и силовой электроники. Каждый блок должен занимать отдельную область с минимальным пересечением сигнальных линий. Например, аналоговые цепи (усилители, АЦП) размещают вдали от цифровых компонентов (микроконтроллеры, FPGA), чтобы избежать наводок – расстояние между ними должно быть не менее 5–10 мм, а при высоких частотах (>10 МГц) – до 20 мм. Зону питания располагают ближе к разъёмам или входным фильтрам, чтобы сократить длину силовых дорожек и снизить паразитные индуктивности.
Силовые цепи (драйверы MOSFET, преобразователи напряжения) требуют отдельной зоны с усиленными дорожками (ширина не менее 2 мм на 1 А тока) и теплоотводящими полигонами. Компоненты здесь размещают с учётом тепловыделения: горячие элементы (транзисторы, диоды) разводят на расстояние 10–15 мм друг от друга или используют общий радиатор. Земляные полигоны в силовой зоне соединяют с основной землёй в одной точке (звездой), чтобы избежать контуров заземления. Входные и выходные фильтры (дроссели, конденсаторы) располагают на границе зоны, ближе к разъёмам питания.
Интерфейсные компоненты (USB, Ethernet, UART) выносят на периферию платы, минимизируя длину линий до разъёмов. Для дифференциальных пар (USB, LVDS) соблюдают равную длину дорожек с допуском ±0,1 мм и выдерживают расстояние между ними не менее 3h (h – высота дорожки над полигоном). Экранирующие полигоны вокруг интерфейсных линий соединяют с землёй через переходные отверстия с шагом 5–10 мм. Пассивные компоненты (резисторы, конденсаторы) размещают рядом с активными элементами их функционального блока, сокращая длину связей и упрощая трассировку.
Оптимальные расстояния между высокочастотными и аналоговыми цепями
Минимальное расстояние между высокочастотными (ВЧ) и аналоговыми трассами определяется частотой сигнала, мощностью и чувствительностью схемы. Для сигналов до 1 ГГц рекомендуется разделять цепи не менее чем на 2–3 мм, если аналоговая часть работает с напряжениями ниже 10 мВ. При частотах свыше 3 ГГц или мощности ВЧ-сигнала более 1 Вт расстояние увеличивают до 5–7 мм, а в критичных случаях – до 10 мм. Эти значения актуальны для плат с толщиной диэлектрика 1,6 мм и εr = 4,2–4,5.
Для снижения паразитной связи используют экранирование: заземлённые полигоны между трассами или отдельные слои с сплошным заземлением. Расстояние от ВЧ-трассы до экрана должно составлять не менее 0,5 мм, а ширина экрана – превышать ширину трассы в 3–5 раз. В многослойных платах аналоговые и ВЧ-цепи размещают на разных слоях, разделённых слоем земли, с минимальным расстоянием между ними 0,2 мм (для FR-4).
При проектировании смешанных схем учитывают импеданс линий. Для дифференциальных пар ВЧ-сигналов (например, LVDS) расстояние до аналоговых трасс должно быть не менее 1,5 ширины пары. Если аналоговая цепь содержит операционные усилители с входным сопротивлением выше 1 МОм, минимальное расстояние увеличивают до 4 мм, чтобы исключить наводки от емкостной связи. В таблице ниже приведены типовые значения для разных условий:
| Частота ВЧ-сигнала | Мощность ВЧ-сигнала | Чувствительность аналоговой цепи | Минимальное расстояние (мм) |
|---|---|---|---|
| <1 ГГц | <0,1 Вт | >10 мВ | 2 |
| 1–3 ГГц | 0,1–1 Вт | 1–10 мВ | 5 |
| >3 ГГц | >1 Вт | <1 мВ | 10 |
В схемах с импульсными источниками питания (SMPS) расстояние между силовыми ВЧ-трассами и аналоговыми цепями должно быть не менее 8 мм, а при токах свыше 5 А – 12 мм. Для снижения индуктивной связи трассы располагают перпендикулярно друг другу или используют отдельные слои с ортогональным направлением проводников. В высокочувствительных измерительных системах (например, с АЦП >20 бит) применяют дополнительные меры: раздельные земляные полигоны, ферритовые бусины на линиях питания и фильтрацию ВЧ-шумов LC-цепочками.
При компоновке плат с несколькими ВЧ-источниками (например, Wi-Fi и Bluetooth) расстояние между их антеннами должно составлять не менее λ/4 (λ – длина волны в диэлектрике). Для частоты 2,4 ГГц это 15–20 мм. Аналоговые цепи размещают на максимальном удалении от антенн, но не ближе 30 мм, чтобы избежать детектирования ВЧ-сигналов активными компонентами. В критичных случаях используют металлические экраны с заземлением по периметру.
Правила трассировки питания и земли для минимизации помех
Трассировка шин питания и земли – критически важный этап проектирования, определяющий электромагнитную совместимость и стабильность работы устройства. Основное правило: шины должны образовывать замкнутые контуры минимальной площади, чтобы снизить индуктивность и сопротивление. Для цифровых цепей с токами свыше 100 мА используйте отдельные слои для питания и земли, разделяя их полигонами с шириной не менее 1,5 мм на каждый ампер тока. В высокочастотных схемах (выше 100 МГц) ширина проводников должна быть не менее 0,5 мм на каждый ватт рассеиваемой мощности, а расстояние между шинами питания и земли – не более 0,2 мм для снижения паразитной индуктивности.
Для аналоговых и смешанных схем применяйте разделение земель: аналоговую (AGND), цифровую (DGND) и силовую (PGND) соединяйте в одной точке – обычно у источника питания или стабилизатора. Используйте звездообразную топологию подключения: все цепи питания и земли должны сходиться к общей точке без петель. В импульсных преобразователях трассируйте шины питания и земли параллельно с минимальным зазором (0,1–0,3 мм) для компенсации скин-эффекта и снижения излучаемых помех. Избегайте пересечения аналоговых и цифровых цепей на одном слое – используйте переходные отверстия с низкой индуктивностью (менее 0,5 нГн) и размещайте их на расстоянии не менее 1 мм от активных компонентов.
- В цепях с импульсными токами (например, драйверы MOSFET) трассируйте шины питания и земли как можно шире (не менее 2 мм на 1 А) и короче, избегая резких изгибов под углом 90° – используйте скругления с радиусом не менее 1 мм.
- Для дифференциальных пар питания (например, в DDR-памяти) соблюдайте симметрию проводников с допуском ±5% по длине и ширине, а также минимальное расстояние между ними (не более 0,2 мм) для сохранения импеданса.
В многослойных платах выделяйте отдельные слои под питание и землю, используя их как экраны для сигнальных слоев. При этом сигнальные проводники должны проходить над сплошным полигоном земли, а не питания, чтобы минимизировать емкостные наводки. В двухслойных платах применяйте сетчатую структуру земли с шириной проводников не менее 0,5 мм и шагом сетки 5–10 мм. Для высокоскоростных интерфейсов (PCIe, USB 3.0) используйте дифференциальные пары с контролируемым импедансом (обычно 90–100 Ом) и избегайте их прокладки рядом с шинами питания – минимальное расстояние должно составлять не менее 3h, где h – высота проводника над слоем земли.

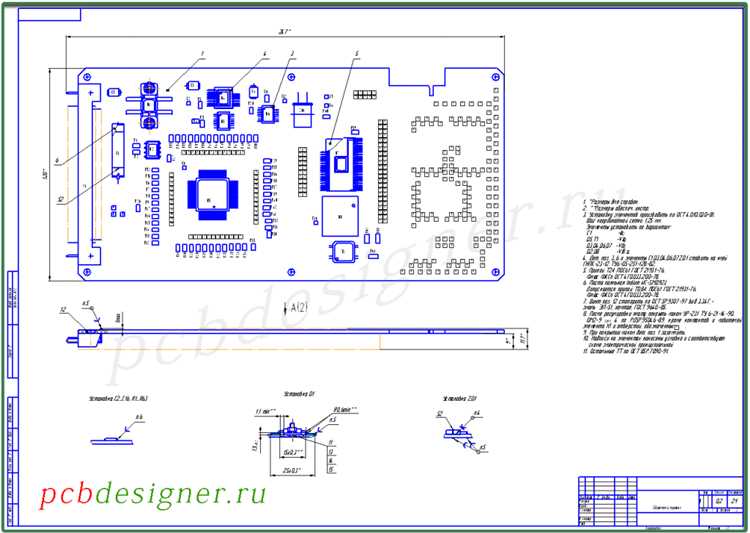

Размещение разъёмов и механических элементов с учётом сборки
Механические элементы – кнопки, переключатели, потенциометры – размещайте с учётом направления усилия при эксплуатации. Кнопки тактильного типа (например, Omron B3F) требуют зазора 1–2 мм между корпусом и платой для свободного хода штока. Если кнопка монтируется на лицевой панели, координаты её центра должны совпадать с отверстием в корпусе с точностью ±0,2 мм, иначе сборка будет затруднена. Для потенциометров типа RV09 предусмотрите доступ к регулировочному шлицу: минимальное расстояние от края платы – 15 мм, чтобы отвёртка не упиралась в соседние компоненты.
Разъёмы USB, HDMI и Ethernet ориентируйте так, чтобы кабели подключались параллельно плоскости платы. Для USB Type-C оставляйте 20 мм свободного пространства за разъёмом – это необходимо для размещения экранирующей оболочки кабеля и предотвращения излома контактов. Если плата устанавливается вертикально (например, в серверных стойках), разъёмы располагайте снизу: это снизит нагрузку на пайку при многократных подключениях. Для разъёмов с защёлками (например, RJ-45) проверяйте совместимость с высотой корпуса – стандартные разъёмы требуют 12–14 мм свободного пространства над платой.
Крепёжные отверстия диаметром 3,2 мм для винтов M3 размещайте на расстоянии не менее 5 мм от края платы, чтобы избежать сколов текстолита при затяжке. Если плата крепится в нескольких точках, используйте несимметричное расположение отверстий – это исключит неправильную установку. Для плат с динамическими нагрузками (например, в автомобильной электронике) применяйте дополнительные опорные точки: расстояние между ними не должно превышать 80 мм, иначе возможны вибрационные деформации.
Разъёмы для подключения периферии (например, FPC-коннекторы для дисплеев) размещайте с учётом траектории кабеля. Для гибких шлейфов шириной 10–20 мм предусмотрите радиус изгиба не менее 15 мм – меньший радиус приведёт к повреждению проводников. Если шлейф подключается под углом 90°, оставляйте 5 мм свободного пространства с обеих сторон разъёма для компенсации допусков при сборке. Для разъёмов с высокой плотностью контактов (например, Hirose DF40) используйте направляющие штыри или ключи – это предотвратит неправильное подключение.
Механические элементы с подвижными частями (например, реле, моторы) требуют фиксации на плате и в корпусе. Для реле типа G5LE оставляйте 10 мм свободного пространства вокруг катушки и контактов – это необходимо для отвода тепла и предотвращения электромагнитных помех. Если реле монтируется на радиатор, предусмотрите термопасту и крепёжные отверстия с шагом 20–30 мм. Для шаговых двигателей (например, NEMA 17) размещайте драйвер на расстоянии не более 50 мм от разъёма питания двигателя, чтобы минимизировать потери сигнала.
При проектировании плат с батарейными отсеками учитывайте направление установки элементов питания. Для батареек типа AA или AAA предусмотрите зазор 2–3 мм между контактами и корпусом – это исключит короткое замыкание при вибрации. Если плата использует литиевые аккумуляторы, размещайте разъём питания (например, JST-PH) на расстоянии не менее 15 мм от края платы: это упростит подключение и снизит риск повреждения при сборке. Для плат с несколькими источниками питания разделяйте силовые и сигнальные разъёмы: минимальное расстояние между ними – 20 мм, чтобы избежать наводок.

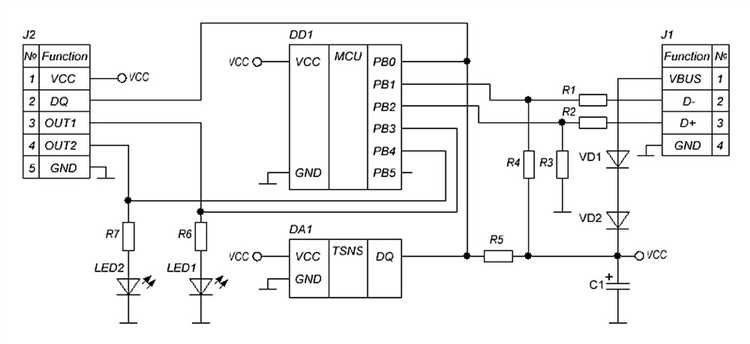

Учёт тепловых режимов при расположении мощных компонентов
Мощные компоненты – транзисторы, MOSFET, силовые дроссели, резисторы с рассеиваемой мощностью свыше 1 Вт – требуют особого подхода к размещению на плате. Критическая температура p-n-переходов для кремниевых полупроводников составляет 125–150°C, а превышение этого порога на 10–15°C сокращает срок службы устройства в 2–3 раза. При компоновке необходимо учитывать не только номинальную мощность, но и пиковые нагрузки, длительность импульсов и коэффициент заполнения. Например, для MOSFET в режиме ШИМ с частотой 100 кГц и скважностью 50% эффективная рассеиваемая мощность может отличаться от статической на 30–40%.
Минимальное расстояние между мощными компонентами определяется тепловым сопротивлением материалов и условиями охлаждения. Для FR-4 толщиной 1,6 мм тепловое сопротивление составляет ~20°C/Вт на квадратный сантиметр при естественной конвекции. Если два компонента рассеивают по 5 Вт каждый, их следует разносить не менее чем на 15–20 мм, чтобы избежать взаимного нагрева. В условиях принудительного обдува (скорость воздуха 2 м/с) это расстояние можно сократить до 8–10 мм, но при этом возрастает риск локального перегрева из-за турбулентности потока.
Расположение мощных компонентов вблизи краёв платы или над теплоотводящими полигонами снижает температуру на 15–25% по сравнению с центральным размещением. Полигоны из меди толщиной 70 мкм с площадью 10 см² способны отвести до 3 Вт при перепаде температур 20°C. Для улучшения теплоотдачи рекомендуется использовать переходные отверстия (via) диаметром 0,3–0,5 мм с шагом 1–1,5 мм, соединяющие полигон с внутренними слоями или обратной стороной платы. Количество via должно быть не менее 4–6 на квадратный сантиметр полигона.
При размещении компонентов с разной тепловой нагрузкой следует учитывать направление теплового потока. Горячие элементы располагают выше холодных, чтобы избежать конвекционного нагрева. Например, силовой дроссель, рассеивающий 8 Вт, не должен находиться над микроконтроллером с потреблением 0,5 Вт – даже при зазоре 10 мм температура корпуса МК может вырасти на 5–7°C. В герметичных корпусах без обдува тепловые потоки моделируют с помощью CFD-симуляций, учитывая теплопроводность воздуха (~0,026 Вт/(м·К)) и конвекционные токи.
Для компонентов с импульсным режимом работы критичен не только средний, но и пиковый тепловой удар. Например, IGBT в инверторе с частотой коммутации 20 кГц и током 50 А может выделять до 100 Вт в течение 10 мкс. В таких случаях применяют теплоёмкие материалы – алюминиевые или медные основания толщиной 2–3 мм, а также термоинтерфейсы с высокой теплопроводностью (например, пасты на основе оксида алюминия с λ = 3–5 Вт/(м·К)). Зазор между корпусом компонента и теплоотводом не должен превышать 0,1 мм, иначе эффективность отвода тепла снижается на 40–60%.
При проектировании плат с мощными компонентами обязательно предусматривают температурные датчики (термисторы, диоды в прямом включении) вблизи критических зон. Датчики размещают на расстоянии 3–5 мм от корпуса компонента, чтобы фиксировать температуру с задержкой не более 1–2 секунд. Для защиты от перегрева используют схемы с обратной связью, снижающие нагрузку при превышении порога на 5–10°C ниже критической температуры. В высоконадёжных системах применяют резервирование – дублирование мощных элементов с автоматическим переключением при отказе одного из каналов.
