Бензонасос на Шевроле Лачетти (модели с 2004 по 2013 год) – узел, требующий периодического обслуживания. Частые проблемы: падение давления в топливной рампе, посторонние шумы при работе, затруднённый запуск двигателя. Причинами могут быть загрязнение сетчатого фильтра, износ щёточного узла электродвигателя или повреждение обратного клапана. Разборка позволяет провести диагностику, очистку или замену неисправных компонентов без полной замены модуля.
Перед началом работ убедитесь, что давление в топливной системе сброшено. Для этого отключите предохранитель бензонасоса (F16 на 15 А в монтажном блоке салона) и запустите двигатель до его остановки. Отсоедините клемму «минус» аккумулятора. Подготовьте инструменты: торцевую головку на 10 мм, плоскую отвёртку, пассатижи, очиститель карбюратора, ветошь и ёмкость для слива остатков топлива.
Модуль бензонасоса расположен под задним сиденьем. Для доступа снимите подушку, отогнув фиксаторы по бокам. Открутите пластиковую крышку (4 винта под крестовую отвёртку) – под ней находится топливный модуль в сборе. Отсоедините электрический разъём и топливные шланги, предварительно сжав фиксаторы быстросъёмных соединений. Обратите внимание на метки на корпусе модуля и баке – они помогут правильно установить насос при сборке.
Разборка начинается с демонтажа верхней крышки модуля. Аккуратно подденьте её плоской отвёрткой, избегая повреждения уплотнительного кольца. Внутри вы увидите поплавок датчика уровня топлива, сетчатый фильтр и сам насос. Сетка часто забивается грязью – её можно промыть очистителем или заменить (артикул оригинальной детали: 96442110). Если насос не создаёт давление, проверьте состояние щёток электродвигателя и обратного клапана, расположенного в нижней части корпуса.
При сборке замените все резиновые уплотнители – они теряют эластичность со временем. Смажьте новые кольца чистым бензином перед установкой. Убедитесь, что все электрические контакты сухие и не окислены. После установки модуля в бак подключите шланги и разъём, затем проверьте герметичность соединений. Запустите двигатель и проконтролируйте отсутствие утечек топлива.
Необходимые инструменты и материалы для разборки бензонасоса
Для разборки бензонасоса Chevrolet Lacetti потребуется набор торцевых головок с трещоткой, где ключевыми размерами будут 8, 10 и 12 мм. Головка на 10 мм необходима для откручивания крепежных болтов модуля бензонасоса, а 8 и 12 мм – для снятия топливных шлангов и клемм. Рекомендуется использовать удлинитель на 10–15 см для удобного доступа к болтам в труднодоступных местах.
Плоская и крестовая отвертки среднего размера (PH2 и SL5) пригодятся для демонтажа электрических разъемов и фиксаторов корпуса насоса. Отвертка с магнитным наконечником предотвратит потерю мелких винтов при разборке. Для работы с пластиковыми защелками модуля лучше использовать пластиковые лопатки или специальные съемники, чтобы избежать повреждения деталей.
Пассатижи с узкими губками помогут снять стопорные кольца и хомуты топливных магистралей. Для отсоединения быстросъемных фитингов потребуется специальный инструмент – съемник топливных шлангов, который минимизирует риск поломки пластиковых зажимов. Если съемника нет, можно использовать тонкую плоскую отвертку, но действовать нужно предельно аккуратно.
Резиновые перчатки и защитные очки обязательны: бензин и его пары токсичны, а мелкие частицы пластика или металла могут попасть в глаза. Для сбора остатков топлива подготовьте чистую емкость объемом не менее 1 литра – подойдет пластиковая бутылка с широким горлом или металлический поддон. Ветошь или бумажные полотенца пригодятся для протирки деталей и удаления подтеков.
Новый уплотнительное кольцо для модуля бензонасоса (артикул GM 96479971) – критически важная деталь, которую необходимо заменить при сборке. Также стоит приобрести новые хомуты для топливных шлангов (размер 8–10 мм) и смазку на силиконовой основе для обработки резиновых уплотнений. Избегайте использования графитовых или литиевых смазок – они могут повредить пластиковые элементы.
Мультиметр понадобится для проверки электрических контактов насоса и датчика уровня топлива. Перед разборкой измерьте сопротивление обмотки моторчика (должно быть в пределах 0,5–5 Ом) и прозвоните цепь на предмет обрывов. Для диагностики давления в топливной системе пригодится манометр с переходником под быстросъемный штуцер (диапазон измерений до 6 бар).
Организуйте рабочее место с хорошим освещением – подойдет светодиодный фонарь или переносная лампа. Храните мелкие детали в отдельных контейнерах или магнитных лотках, чтобы избежать их потери. Если разборка проводится в гараже, обеспечьте вентиляцию или работайте на открытом воздухе: пары бензина взрывоопасны и вредны для здоровья.
Снятие заднего сиденья и доступа к лючку бензонасоса
На Chevrolet Lacetti бензонасос расположен под задним сиденьем, закрытый пластиковым лючком. Для доступа к нему снимите подушку заднего дивана: потяните её вверх за передний край, преодолевая сопротивление двух фиксаторов-клипс. Клипсы расположены по центру подушки, ближе к передней кромке – их легко сломать при резком рывке, поэтому действуйте плавно, покачивая сиденье из стороны в сторону. После освобождения клипс поднимите подушку полностью и уберите её из салона.
Под сиденьем вы увидите шумоизоляционный коврик, закреплённый на липучках или пластиковых пистонах. Отогните его, чтобы открыть металлический лючок бензонасоса. Лючок фиксируется тремя винтами под крестовую отвёртку (размер PH2) – открутите их, придерживая крышку, чтобы она не упала в бак. Если винты прикипели, нанесите на них проникающую смазку (например, WD-40) и выждите 5–10 минут. Избегайте использования ударной отвёртки – риск сорвать шлицы высок.
- Перед началом работ отключите минусовую клемму аккумулятора – в зоне лючка возможны пары бензина, а искра от случайного замыкания проводки недопустима.
- Очистите поверхность вокруг лючка от грязи и пыли сжатым воздухом или ветошью – попадание мусора в бак при снятии насоса чревато засорением топливной системы.
- Запомните положение лючка относительно кузова: на его обратной стороне нанесена стрелка, указывающая направление установки. При сборке ориентируйтесь на неё, чтобы избежать перекоса уплотнительной резинки.
Отключение электрических разъемов и топливных шлангов
Перед началом работ сбросьте давление в топливной системе, сняв предохранитель бензонасоса (F16, 15А) и запустив двигатель до остановки. На модуле бензонасоса Шевроле Лачетти расположены два электрических разъема: основной (круглый, 4-контактный) и датчика уровня топлива (плоский, 3-контактный). Отсоедините их, нажав на фиксаторы большим пальцем – для основного разъема фиксатор находится сверху, для датчика – сбоку. Избегайте резких движений, чтобы не повредить пластиковые защелки.
Топливные шланги крепятся быстросъемными фитингами с цветовой маркировкой: черный – подача, зеленый – обратка. Для отсоединения нажмите на пластиковые кольца фиксаторов по направлению к шлангу и одновременно потяните шланг на себя. Если фитинг не поддается, используйте специальный съемник (артикул GM 96434270) или плоскую отвертку, поддевая кольцо равномерно по окружности. Подложите ветошь под соединения – остатки топлива (до 50 мл) неизбежно вытекут.
После отключения шлангов осмотрите уплотнительные кольца на фитингах. При наличии трещин, деформаций или потери эластичности замените их (номер по каталогу: 96444649 для подачи, 96444650 для обратки). Перед установкой смажьте новые кольца чистым бензином – это облегчит монтаж и предотвратит закусывание. Закройте отверстия шлангов и разъемов заглушками или полиэтиленом, чтобы исключить попадание грязи в систему.

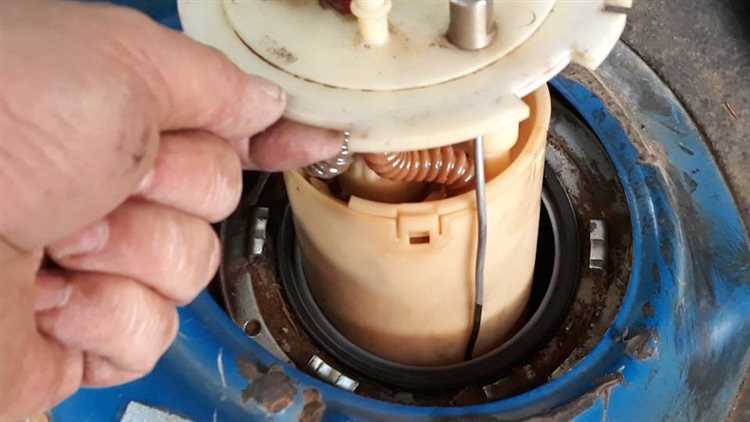

Демонтаж крепежных элементов и извлечение модуля бензонасоса
Перед началом работ сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса (F16, 15 А) и запустив двигатель до остановки. Отключите минусовую клемму аккумулятора. Крепежный фланец модуля фиксируется шестью пластиковыми защелками, расположенными по окружности. Для их освобождения используйте специальный съемник или плоскую отвертку с шириной лезвия не более 5 мм – вставляйте инструмент в пазы между фланцем и корпусом бака, аккуратно отжимая защелки по одной. Избегайте чрезмерного усилия: пластик хрупкий, особенно при низких температурах.
После освобождения защелок приподнимите фланец на 2–3 см, чтобы получить доступ к электрическому разъему и топливным шлангам. Разъем питания отсоединяется нажатием на фиксатор сбоку – тяните его строго в направлении, противоположном модулю. Шланги высокого давления (обратка и подача) закреплены быстросъемными фитингами: сожмите пластиковые выступы с двух сторон и потяните шланг на себя. Если фитинг не поддается, прогрейте его строительным феном до 60–70°C – это снизит жесткость материала.
Модуль бензонасоса удерживается в баке направляющей трубкой и уплотнительным кольцом. При извлечении наклоните его на 15–20° относительно вертикали, чтобы обойти поплавок датчика уровня топлива. Если модуль заклинило, не пытайтесь тянуть с силой – проверьте наличие остатков топлива в баке (должно быть не более 5 л) и убедитесь, что уплотнительное кольцо не деформировано. В случае повреждения кольца (артикул GM 96479797) замените его перед установкой.
| Этап | Инструмент | Особенности |
|---|---|---|
| Отжатие защелок | Съемник или отвертка (5 мм) | Работайте поочередно, не прилагайте усилие более 5 кг |
| Отсоединение шлангов | Плоскогубцы или фен | Фитинги хрупкие – избегайте перекосов |
| Извлечение модуля | Руки (без инструмента) | Наклон 15–20°, контролируйте поплавок |

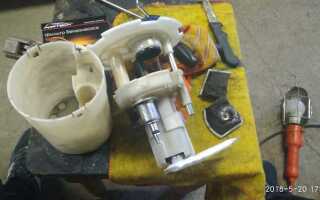

Разборка корпуса бензонасоса и извлечение внутренних компонентов
Перед началом работ слейте остатки топлива из корпуса насоса в чистую емкость, открутив сливной винт на нижней части модуля (ключ на 8 мм). Отсоедините электрический разъем от крышки, аккуратно поддев фиксатор плоской отверткой – не тяните за провода. Снимите стопорное кольцо, вращая его против часовой стрелки специальным съемником или используя деревянный брусок и молоток (удары наносите по касательной, избегая деформации кольца).
После демонтажа кольца извлеките корпус насоса из бака, удерживая его вертикально, чтобы не повредить поплавок датчика уровня топлива. Отделите верхнюю крышку от корпуса, отжав три пластиковые защелки по периметру – для этого вставьте тонкую отвертку в пазы и поверните на 15–20 градусов. Внутри вы обнаружите:
- фильтр грубой очистки (сетка) – проверьте на наличие загрязнений, при необходимости замените;
- регулятор давления топлива – осмотрите мембрану на предмет разрывов;
- электродвигатель с крыльчаткой – оцените состояние щеток и коллектора.
Для извлечения электродвигателя отсоедините его от корпуса, открутив два винта крепления (крестовая отвертка PH1). Снимите уплотнительное кольцо с вала, затем аккуратно вытащите ротор вместе с крыльчаткой, избегая перекосов – при заедании слегка покачайте его из стороны в сторону. Проверьте подшипники на люфт: допустимый зазор – не более 0,15 мм. Очистите внутренние полости корпуса от отложений безворсовой салфеткой, смоченной в очистителе карбюратора, но не используйте металлические щетки или абразивы.

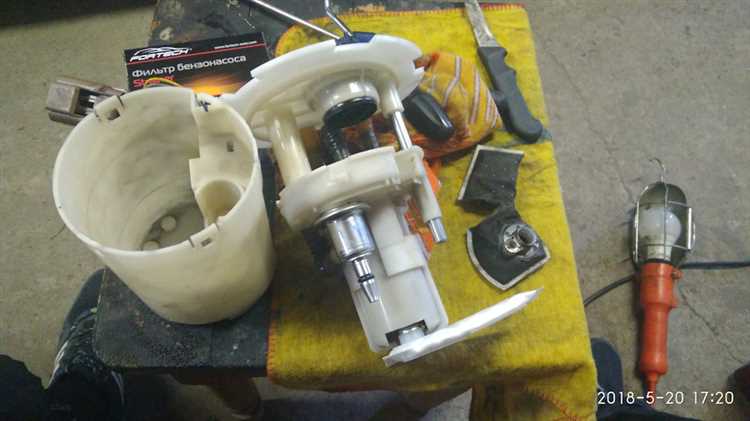

Очистка и проверка состояния деталей бензонасоса
После разборки бензонасоса Шевроле Лачетти осмотрите сетчатый фильтр на наличие загрязнений. Частицы ржавчины, песок или смолистые отложения снижают пропускную способность, что приводит к падению давления в системе. Для очистки используйте мягкую щетку и очиститель карбюратора – ацетон или специализированные составы разрушают отложения эффективнее бензина. Избегайте металлических инструментов: они могут повредить ячейки фильтра, увеличив риск попадания мусора в насос.
Проверьте состояние пластиковых направляющих и уплотнительных колец. На деталях не должно быть трещин, деформаций или следов износа – даже микроскопические повреждения приводят к утечкам топлива или снижению производительности. Уплотнители из EPDM-резины (черного цвета) сохраняют эластичность при контакте с бензином, но теряют свойства после 5–7 лет эксплуатации. Замените их, если на поверхности появились белые разводы или затвердения.
Крыльчатка насоса требует особого внимания. Осмотрите лопасти на предмет сколов или коррозии – повреждения нарушают балансировку, вызывая вибрацию и шум. Проверьте подшипник вала: при прокручивании вручную не должно быть заеданий или люфта более 0,1 мм. Для смазки используйте только термостойкие составы на силиконовой основе – обычные масла растворяются в бензине и загрязняют систему.
Контакты электродвигателя очистите от окислов ластиком или мелкозернистой наждачной бумагой (зерно 1000–1200). Измерьте сопротивление обмоток мультиметром: номинальное значение – 2–3 Ом. Превышение на 0,5 Ом указывает на межвитковое замыкание, а отсутствие сопротивления – на обрыв. Проверьте изоляцию между обмотками и корпусом: утечка тока более 0,5 МОм при напряжении 500 В свидетельствует о пробое.
Корпус насоса промойте в ультразвуковой ванне с раствором изопропилового спирта (концентрация 70%) – это удаляет остатки топлива и отложения без риска коррозии алюминиевых деталей. После сушки нанесите тонкий слой консистентной смазки на резьбовые соединения и посадочные места уплотнителей. Сборку проводите в обратном порядке, контролируя момент затяжки крепежа: для винтов M5 – 4–5 Н·м, для хомутов топливопроводов – 2–3 Н·м.
Сборка и установка бензонасоса обратно в автомобиль
Перед сборкой убедитесь, что все резиновые уплотнительные кольца на модуле бензонасоса целы и смазаны тонким слоем чистого бензина. Особое внимание уделите кольцу на приёмном стакане – его повреждение приведёт к подсосу воздуха и падению давления в системе. Если кольцо потеряло эластичность или имеет трещины, замените его на новое с артикулом 96479953 для Лачетти 1.4/1.6.
Установите топливный насос в пластиковый корпус модуля, совместив метки на корпусе и насосе. Прижмите насос до щелчка фиксаторов – не применяйте силу, иначе можно сломать пластиковые защёлки. Проверьте, чтобы поплавок датчика уровня топлива свободно перемещался в диапазоне от 0 до 1 без заеданий. Зафиксируйте проводку в штатных пазах, избегая натяжения и перегибов.
Вставьте собранный модуль в топливный бак под углом 45 градусов, направив направляющие выступы на корпусе в соответствующие пазы бака. Плавно опустите модуль, одновременно вращая его по часовой стрелке до упора. Убедитесь, что уплотнительное кольцо не сместилось – его выступ должен совпадать с канавкой на баке. Затяните прижимное кольцо моментом 35–45 Н·м, используя специальный ключ или головку на 73 мм.
Подключите электрический разъём бензонасоса, надавив на фиксатор до характерного щелчка. Установите на место заднее сиденье, предварительно проверив состояние резиновых прокладок под ним – их повреждение приведёт к попаданию влаги в салон. Подсоедините клемму аккумулятора и включите зажигание на 5 секунд, не запуская двигатель, чтобы создать давление в системе. Повторите процедуру 2–3 раза.
Запустите двигатель и проверьте отсутствие утечек топлива под автомобилем. Прислушайтесь к работе насоса – он должен работать равномерно, без посторонних шумов и вибраций. Если двигатель глохнет или работает с перебоями, отключите зажигание и проверьте герметичность соединений. В случае необходимости демонтируйте модуль повторно и устраните неисправность.
После успешного запуска двигателя сбросьте ошибки бортового компьютера, отсоединив клемму аккумулятора на 10 минут. Прокатитесь на автомобиле 10–15 км, контролируя показания датчика уровня топлива и отсутствие ошибок по топливной системе. Если после сборки наблюдается повышенный расход топлива или нестабильная работа двигателя, проверьте правильность установки датчика уровня – его смещение приводит к некорректным показаниям.
