Бензонасос на Рено Логан расположен в топливном баке и отвечает за подачу топлива под давлением к форсункам. Его демонтаж требуется при замене фильтра грубой очистки, диагностике неисправностей или полной замене узла. На моделях с двигателями 1.4 и 1.6 (8 и 16 клапанов) процедура идентична, но отличается расположением технологического лючка под задним сиденьем.
Перед началом работ сбросьте давление в топливной системе: отсоедините разъем бензонасоса (под задним сиденьем) и запустите двигатель, чтобы он заглох. Это предотвратит выброс топлива при снятии магистралей. Подготовьте инструменты: торцевую головку на 10 мм, плоскую отвертку, пассатижи и емкость для слива остатков бензина.

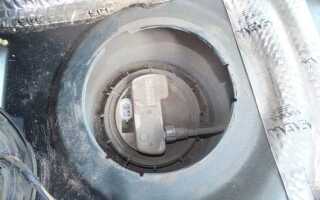

На Логане первого поколения (до 2014 года) доступ к насосу осуществляется через круглый лючок диаметром 15 см. На рестайлинговых моделях (с 2014 года) лючок прямоугольный, размером 20×15 см. В обоих случаях он закреплен на пластиковых защелках или винтах – их нужно аккуратно поддеть отверткой, избегая повреждения уплотнительной прокладки.
Отсоедините топливные шланги, нажав на фиксаторы быстросъемных соединений. На моделях с 2010 года используются металлические хомуты – их нужно ослабить пассатижами. Снимите электрический разъем, потянув его вверх с одновременным нажатием на фиксатор. Крепежное кольцо бензонасоса откручивается против часовой стрелки головкой на 10 мм с удлинителем.
При извлечении модуля наклоните его под углом 45 градусов, чтобы не повредить поплавок датчика уровня топлива. Если насос не поддается, проверьте наличие дополнительных фиксаторов – на некоторых версиях установлены пластиковые защелки по периметру бака. После демонтажа осмотрите уплотнительное кольцо: при деформации или трещинах замените его (артикул 6001547694).
Какие инструменты и материалы понадобятся для демонтажа бензонасоса
Для снятия бензонасоса на Рено Логан потребуется набор торцевых головок с удлинителем: ключи на 8, 10 и 13 мм – стандартные размеры для креплений модуля. Обязателен плоский шлиц шириной 5–7 мм для отсоединения топливных шлангов, а также крестовая отвёртка PH2 для снятия хомутов. Дополнительно пригодится ключ Torx T20 для откручивания винтов крышки лючка бензобака, если она закреплена на саморезах.
Из вспомогательных материалов необходимы: чистая ветошь для удаления остатков топлива, силиконовая смазка (например, Permatex 80070) для обработки уплотнительного кольца при обратной установке, и герметик-прокладка (Loctite 5910 или аналог) на случай повреждения штатного уплотнения. Для безопасности используйте перчатки из нитрила – бензин разъедает латекс. Также подготовьте ёмкость объёмом 0,5–1 литр для слива остатков топлива из модуля.
Специфические инструменты: съёмник для пластиковых защёлок (например, Lisle 57750) – без него сложно отсоединить разъёмы электропроводки без повреждений. Для проверки давления в системе после сборки понадобится манометр с переходником под быстросъёмный штуцер топливной магистрали (диапазон измерения до 6 бар). Если планируется замена фильтра грубой очистки, купите оригинальный сетчатый фильтр Renault 6001546326 или аналог от Bosch 1 987 432 001.
| Инструмент/материал | Назначение |
|---|---|
| Ключ Torx T20 | Демонтаж крышки лючка бензобака |
| Съёмник пластиковых защёлок | Отсоединение электрических разъёмов без поломки фиксаторов |
| Силиконовая смазка | Предотвращение прикипания уплотнительного кольца |
| Манометр топливной системы | Проверка давления после установки (норма: 3,5±0,2 бар) |
Как правильно сбросить давление в топливной системе перед работой
Перед демонтажем бензонасоса на Рено Логан давление в топливной магистрали необходимо сбросить, чтобы избежать разбрызгивания бензина и снизить риск возгорания. В системе может сохраняться давление до 3–5 бар, даже после выключения двигателя. Игнорирование этого шага приведёт к попаданию топлива на детали подкапотного пространства или салона, что усложнит работу и создаст опасность.
Первый способ – отключение топливного насоса через реле. На Логане реле бензонасоса расположено в монтажном блоке под капотом (позиция K4 на схеме). Для доступа к нему снимите крышку блока, найдите реле по маркировке и извлеките его. Запустите двигатель и дайте ему поработать на холостых оборотах до остановки – это займёт 5–15 секунд. После этого давление в системе упадёт до нуля.
Второй метод – сброс через клапан на топливной рампе. На двигателях K7J и K7M (1.4 и 1.6 л) клапан расположен на конце рампы, под защитным колпачком. Подставьте под него ёмкость объёмом не менее 0,5 л, наденьте на клапан шланг диаметром 6–8 мм и аккуратно нажмите на золотник. Бензин начнёт вытекать под давлением – дождитесь, пока струя не ослабнет до капель. Этот способ точнее, но требует осторожности из-за высокого давления.
Если реле неисправно или клапан отсутствует, используйте третий вариант: отсоединение топливопровода. Для этого:
- Отключите минусовую клемму аккумулятора.
- Снимите заднее сиденье, чтобы получить доступ к лючку бензонасоса.
- Отсоедините быстросъёмный штуцер топливной магистрали (нажмите на фиксаторы и потяните трубку).
- Подложите под соединение ветошь и включите зажигание на 2–3 секунды, чтобы насос сработал и сбросил давление.
- Снова отключите зажигание и соедините штуцер.
После сброса давления обязательно проверьте отсутствие утечек. Запустите двигатель на 3–5 секунд и осмотрите места соединений топливопроводов, клапан рампы и лючок бензонасоса. Если бензин не сочится, приступайте к демонтажу. Не курите и не используйте открытый огонь вблизи рабочей зоны – пары топлива взрывоопасны.
На автомобилях с пробегом более 100 000 км рекомендуется заменить уплотнительные кольца на топливных штуцерах перед обратной сборкой. Даже микроскопические повреждения могут привести к подсосу воздуха и проблемам с запуском. Для Логана используйте кольца диаметром 8 мм (артикул Renault 7701047596) – они подходят для всех модификаций с 2004 года.
Пошаговая разборка лючка бензобака и отсоединение проводки
Отсоедините разъём проводки бензонасоса, нажав на фиксатор пальцами или тонкой отвёрткой. Убедитесь, что защёлка полностью освобождена, прежде чем тянуть разъём – усилие должно быть направлено строго вдоль оси коннектора. Если проводка прикипела, покачайте разъём из стороны в сторону, не дёргая за провода. Перед отключением сбросьте давление в топливной системе, сняв предохранитель бензонасоса (№10 в монтажном блоке) и запустив двигатель до остановки.
Отверните шесть винтов крепления лючка крестовой отвёрткой PH2 – два из них расположены под резиновыми заглушками у края крышки. При сборке замените уплотнительное кольцо лючка (артикул 6001547699) и нанесите тонкий слой бензостойкого герметика по периметру посадочного места. Перед установкой проверьте состояние проводки на отсутствие потёртостей и окисления контактов – при необходимости зачистите их мелкозернистой наждачной бумагой (1000 грит).
Как безопасно отключить топливные шланги и избежать утечки бензина
Подготовьте инструменты: плоскогубцы с тонкими губками, зажимы для шлангов (например, винтовые или пружинные), емкость объемом не менее 0,5 литра для сбора остатков топлива и ветошь. Работайте в хорошо проветриваемом помещении или на открытом воздухе – пары бензина токсичны и взрывоопасны.
Отсоединяйте шланги только после полного остывания двигателя. На Рено Логан используются быстросъемные фитинги: нажмите на пластиковые защелки с двух сторон и потяните шланг на себя. Если соединение закисло, аккуратно покачайте его из стороны в сторону, не прилагая чрезмерных усилий – пластиковые детали хрупкие.
Сразу после отсоединения пережмите шланги зажимами на расстоянии 5–7 см от фитинга. Это предотвратит вытекание остатков топлива. Для шланга подачи (обычно с красным или белым фиксатором) используйте зажим с мягкими губками, чтобы не повредить внутренний слой. Шланг обратки (черный или синий фиксатор) можно пережать стандартным инструментом.
Слейте остатки бензина из отсоединенных шлангов в подготовленную емкость, наклонив их под углом 45 градусов. Не допускайте попадания топлива на горячие поверхности или электрические компоненты. Если бензин все же пролился, немедленно протрите поверхность сухой ветошью и проветрите зону работ.
Проверьте состояние уплотнительных колец на фитингах. На Рено Логан они выполнены из резины и со временем теряют эластичность. Если кольца потрескались или деформированы, замените их перед обратной установкой – артикул оригинального уплотнителя 7701068721. Смажьте новые кольца тонким слоем чистого моторного масла для облегчения монтажа.
При обратной установке шлангов убедитесь, что фиксаторы защелкнулись с характерным щелчком. Потяните за шланг – он не должен выходить из соединения. Запустите двигатель и проверьте отсутствие утечек с помощью фонарика. Если обнаружены подтеки, заглушите мотор и переустановите проблемный шланг.
После завершения работ утилизируйте собранный бензин в соответствии с местными экологическими нормами. Не сливайте его в канализацию или на землю. Храните инструменты и ветошь, пропитанные топливом, в металлическом контейнере с плотно закрывающейся крышкой до полного выветривания паров.
Методы извлечения бензонасоса из бака без повреждений
Для безопасного демонтажа зафиксируйте бак снизу домкратом или подставкой, если автомобиль не на подъемнике. Ключом Torx T20 открутите 6 винтов крепления крышки бензонасоса, удерживая модуль рукой – пружинный фиксатор может резко вытолкнуть его. Приподнимите модуль на 2–3 см, затем отсоедините электрический разъем и топливные шланги, нажав на пластиковые защелки. Вращайте модуль против часовой стрелки на 15–20° до совмещения меток на корпусе и баке, после чего аккуратно выньте его под углом 45°.
- Используйте пластиковый съемник для стопорного кольца – металлические инструменты царапают посадочное место, что приводит к подсосу воздуха.
- Проверьте состояние резинового уплотнительного кольца: трещины или деформация требуют замены (артикул 6001547694 для Логан 1.4/1.6).
- При заедании модуля не применяйте силу – смочите посадочное место WD-40 и дайте отстояться 10 минут, затем повторите попытку.
- Избегайте контакта поплавка датчика уровня топлива с металлическими поверхностями: удар может нарушить калибровку.

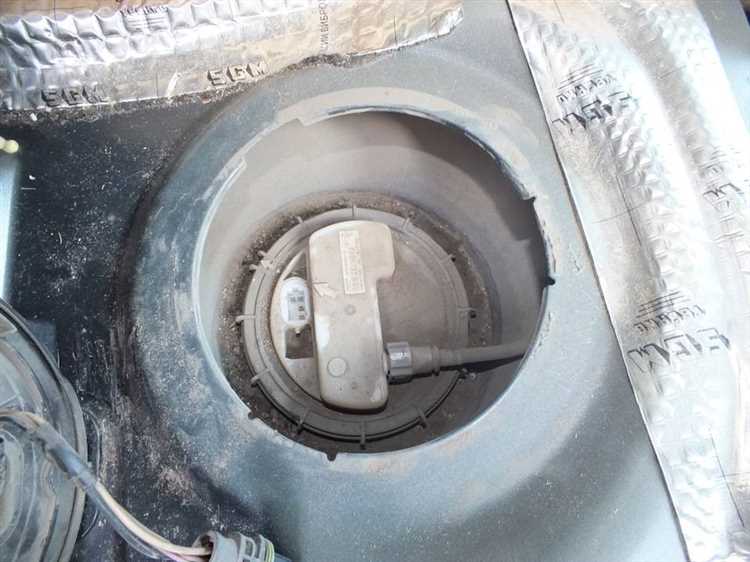

Проверка состояния уплотнительного кольца и подготовка к обратной установке
После демонтажа бензонасоса осмотрите уплотнительное кольцо на посадочном месте в топливном баке. На Рено Логан используется резиновое кольцо диаметром 72 мм с сечением 3,5 мм – его размеры критичны для герметичности. Проверьте поверхность на отсутствие трещин, разрывов или деформаций. Даже микроскопические повреждения приведут к подсосу воздуха и падению давления в системе.
Оцените эластичность материала: при сжатии пальцами качественное кольцо должно быстро восстанавливать форму. Если резина затвердела или стала хрупкой, замените деталь – оригинальный артикул 6001547692. Аналоги от Febi (27139) или Elring (174.220) подходят по размерам, но проверяйте соответствие профиля.
Очистите посадочное место в баке от грязи и остатков старого топлива. Используйте безворсовую салфетку и очиститель карбюратора – абразивы или металлические инструменты повредят пластиковую поверхность. Особое внимание уделите канавке под кольцо: в ней не должно быть песка или ржавчины, иначе уплотнение не сядет равномерно.
Перед установкой смажьте кольцо тонким слоем чистого бензина или специальной смазкой для топливных систем (например, Liqui Moly 3300). Это облегчит монтаж и предотвратит скручивание при затяжке. Не применяйте силиконовые смазки – они разрушают резину при контакте с топливом.
Проверьте состояние прокладки под фланцем бензонасоса. На Логане она часто прилипает к корпусу – аккуратно отделите её пластиковым шпателем. Если прокладка деформирована или имеет следы износа, замените её (артикул 6001547693). Убедитесь, что новая прокладка не перекрывает отверстия для крепежа.
Осмотрите резьбу болтов крепления фланца. На них не должно быть заусенцев или коррозии – при затяжке используйте динамометрический ключ с усилием 8–10 Н·м. Перетяжка приведёт к деформации фланца, недотяжка – к утечкам. Болты затягивайте крест-накрест в два этапа.
Перед установкой бензонасоса убедитесь, что поплавок датчика уровня топлива свободно перемещается в баке. Заедание поплавка исказит показания приборной панели. Проверьте также состояние сетки фильтра грубой очистки – если она забита, промойте её в бензине или замените (артикул 6001546326).
Подключите разъём питания бензонасоса и включите зажигание на 3–5 секунд, не запуская двигатель. Проверьте герметичность соединений – утечек топлива быть не должно. Если всё в порядке, запустите двигатель и проконтролируйте давление в системе манометром (норма – 3,5 бар на холостом ходу).
