Двигатель М102, устанавливаемый на Mercedes-Benz 190 (W201), 200–300 (W124) и других моделях 80–90-х годов, имеет специфическую схему зажигания с распределителем (трамблёром) и четырьмя бронепроводами. Ошибка при их подключении приводит к пропускам зажигания, неровной работе на холостых оборотах и падению мощности. В отличие от более поздних систем с индивидуальными катушками, здесь порядок подключения критичен – перепутанные провода вызовут обратные вспышки в цилиндрах.
На М102 используется порядок работы цилиндров 1-3-4-2, где первый цилиндр расположен со стороны привода ГРМ. Распределитель вращается по часовой стрелке, а крышка трамблёра имеет маркировку контактов: центральный – от катушки зажигания, четыре боковых – к свечам. Ключевая особенность: бронепровода подключаются не по порядку номеров цилиндров, а в соответствии с последовательностью искрообразования. Первый контакт на крышке трамблёра (если считать от метки или выступа) соответствует первому цилиндру, второй – третьему, третий – четвёртому, четвёртый – второму.
Перед началом работ отключите аккумулятор и очистите крышку трамблёра от грязи – попадание влаги или масла на контакты вызовет утечку тока. Проверьте состояние наконечников бронепроводов: трещины, окисление или ослабление фиксации в гнёздах крышки требуют замены. Для надёжного контакта используйте диэлектрическую смазку (например, Permatex 22058) на наконечниках – это предотвратит прикипание и облегчит последующий демонтаж. Избегайте перегибов проводов: радиус изгиба не должен быть меньше 5 см, иначе повреждается внутренняя жила.
При подключении ориентируйтесь на длину бронепроводов: каждый провод имеет фиксированную длину, соответствующую расстоянию до свечи. На М102 провода обычно маркируются цветными метками или номерами, но если маркировка отсутствует, используйте следующий метод: самый короткий провод идёт к первому цилиндру, следующий по длине – к третьему, длиннее – к четвёртому, самый длинный – ко второму. После установки проверьте зазор между наконечником провода и свечой: он должен составлять 0,5–1 мм. Запустите двигатель и убедитесь в отсутствии перебоев на холостом ходу – при правильном подключении обороты стабильны, а на слух работа мотора ровная.
Необходимые инструменты и материалы для работы
Для подключения бронепроводов на двигателе М102 потребуется набор специализированных инструментов. Основной – динамометрический ключ с диапазоном 5–20 Н·м для затяжки наконечников проводов с требуемым усилием. Без него невозможно обеспечить герметичность соединений и избежать повреждения клемм. Дополнительно понадобятся пассатижи с изолированными ручками для работы с фиксаторами разъёмов и тонкогубцы для снятия старых проводов, если они прикипели.
Из расходных материалов критически важен комплект новых бронепроводов, совместимых с М102. Рекомендуются провода с медной жилой и силиконовой изоляцией, например, от производителей NGK или Beru, так как они выдерживают температурные нагрузки до 200°C и устойчивы к маслам. Для очистки контактов потребуется контактный очиститель на спиртовой основе (например, CRC Contact Cleaner) и мелкозернистая наждачная бумага (P1000) для удаления окислов с клемм катушки зажигания и свечей.
Для диагностики состояния системы зажигания после установки пригодится мультиметр с функцией измерения сопротивления до 10 кОм. Это позволит проверить целостность новых проводов и соответствие их сопротивления заводским параметрам (обычно 1–5 кОм на метр длины). Также необходим тестер искры или стробоскоп для проверки синхронизации зажигания, если двигатель работает с перебоями после замены.
Работать удобнее с магнитной подставкой для инструментов, так как моторный отсек М102 тесный, а мелкие детали легко теряются. Для защиты рук от масла и грязи используйте нитриловые перчатки – они не скользят и не оставляют ворсинок. Если провода устанавливаются на двигатель с большим пробегом, заранее подготовьте диэлектрическую смазку (например, Permatex Dielectric Tune-Up Grease) для обработки наконечников, чтобы предотвратить коррозию и улучшить контакт.
Не пренебрегайте защитными очками: при снятии старых проводов возможны искры или отскок металлических фиксаторов. Для фиксации проводов в штатных держателях на клапанной крышке пригодятся пластиковые стяжки или специальные клипсы, если оригинальные крепления изношены. Избегайте использования металлических хомутов – они могут повредить изоляцию и вызвать короткое замыкание.
Порядок расположения цилиндров и маркировка проводов

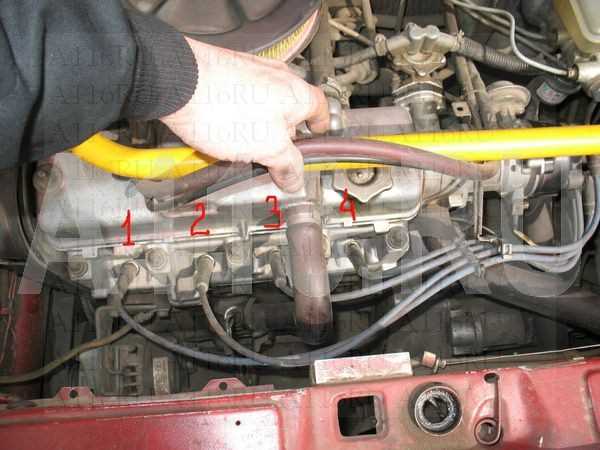

Двигатель М102 имеет рядное расположение четырёх цилиндров, нумерация которых начинается от передней части мотора (со стороны ремня ГРМ). Первый цилиндр находится ближе всего к радиатору, четвёртый – у маховика. Порядок работы цилиндров: 1-3-4-2. Этот порядок критически важен при подключении бронепроводов, так как ошибка приведёт к нестабильной работе или невозможности запуска.
Бронепровода на М102 маркируются производителем цветными метками или цифрами на наконечниках. Стандартная маркировка: 1 – белый, 2 – чёрный, 3 – красный, 4 – синий. На некоторых комплектах вместо цветов используются номера, выбитые на пластиковых колпачках. Проверяйте соответствие маркировки перед установкой, особенно если провода не оригинальные.
На крышке трамблёра М102 контакты расположены по часовой стрелке в следующем порядке: 1-3-4-2. Это совпадает с порядком работы цилиндров. Центральный контакт всегда подключается к катушке зажигания, а остальные – к соответствующим проводам. Если крышка трамблёра не имеет маркировки, нанесите метки самостоятельно, используя маркер или гравировку.
При замене проводов всегда начинайте с первого цилиндра. Подключите белый (или помеченный «1») провод к первому контакту на крышке трамблёра и к свече первого цилиндра. Далее, следуя порядку 1-3-4-2, подключите остальные провода: красный – к третьему цилиндру, синий – к четвёртому, чёрный – ко второму. Двойная проверка последовательности исключит ошибки.
На двигателях М102 с электронным зажиганием (например, версии с системой EZL) порядок подключения остаётся неизменным, но провода могут иметь другую цветовую кодировку. В таких случаях ориентируйтесь на номера цилиндров, выбитые на крышке трамблёра или блоке цилиндров. Если маркировка отсутствует, используйте мультиметр для прозвонки проводов от катушки до свечей.
Длина бронепроводов на М102 неодинакова: провод первого цилиндра – самый короткий, четвёртого – самый длинный. Это связано с расположением свечей. При установке следите, чтобы провода не перекрещивались и не касались горячих поверхностей (выпускного коллектора, ГБЦ). Перегибы или натяжение могут привести к пробою изоляции и пропускам зажигания.
Если после подключения двигатель работает с перебоями, проверьте правильность установки проводов методом «исключения». Поочерёдно отключайте провода от свечей на работающем моторе (на холостых оборотах). При отключении исправного цилиндра обороты упадут, неисправного – изменений не будет. Это поможет выявить ошибку в подключении или неисправность свечи.
Для долговечности контактов на крышке трамблёра и наконечниках проводов используйте диэлектрическую смазку. Она предотвращает окисление и улучшает проводимость. После установки зафиксируйте провода пластиковыми хомутами, избегая их провисания. Регулярно осматривайте провода на предмет трещин или оплавления – особенно в местах контакта с металлическими деталями.
Снятие старых бронепроводов без повреждений
После снятия с свечей переходите к разъёмам на катушке/трамблёре. На М102 часто встречаются два типа крепления:
- Пружинные защёлки – нажмите на фиксатор пальцем или отвёрткой с плоским жалом, одновременно потянув провод на себя.
- Резиновые втулки с металлическими вставками – проверните провод на 1/4 оборота против часовой стрелки и аккуратно вытяните.
Запомните или сфотографируйте порядок подключения проводов: на М102 цилиндры нумеруются слева направо (1-2-3-4), а на трамблёре метки расположены по часовой стрелке. Храните снятые провода на ровной поверхности, избегая перегибов – это предотвратит повреждение углеродного сердечника и изоляции.
Проверка состояния наконечников и катушки зажигания
Наконечники бронепроводов на двигателе М102 изнашиваются из-за высоких температур и вибраций. Осмотрите их на наличие трещин, оплавлений или окисления контактов. Особое внимание уделите резиновым уплотнителям – их деформация приводит к утечке тока и пропускам зажигания. Если наконечник имеет следы коррозии, замените его вместе с проводом: восстановление контакта шлифовкой даёт временный эффект.
Катушка зажигания М102 (обычно Bosch 0 221 119 027 или аналог) проверяется мультиметром. Сопротивление первичной обмотки должно составлять 0,5–1,5 Ом, вторичной – 6–15 кОм. Превышение этих значений указывает на межвитковое замыкание. Проверьте также изоляцию корпуса: трещины или следы пробоя требуют замены катушки, так как ремонт ненадёжен.
Для диагностики пробоя используйте тестер искры с разрядником. Подключите его между наконечником провода и массой двигателя, запустите мотор. Стабильная синяя искра без перебоев подтверждает исправность цепи. Если искра слабая или отсутствует, проверьте питание катушки (12 В на клемме «+» при включённом зажигании) и сигнал с ЭБУ на клемме «1».
Обратите внимание на крепление катушки: ослабленный болт вызывает вибрационные повреждения обмоток. Очистите контакты от грязи и масла – их наличие снижает эффективность зажигания на 20–30%. При замене катушки нанесите на резьбу болтов фиксатор (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление крепления.
Установка новых бронепроводов в правильной последовательности
После установки каждого провода фиксируйте его в штатных держателях на клапанной крышке и блоке цилиндров, чтобы исключить контакт с горячими поверхностями или подвижными деталями. Особое внимание уделите зазору между проводами и выпускным коллектором – минимальное расстояние должно составлять 15 мм. Для проверки правильности подключения запустите двигатель и проконтролируйте отсутствие пропусков зажигания на холостом ходу. При необходимости используйте диагностический сканер для считывания кодов ошибок, связанных с системой зажигания (например, P0301–P0304 для М102).
Фиксация проводов на двигателе для предотвращения вибрации
На двигателе М102 бронепровода подвержены интенсивной вибрации из-за высоких оборотов и конструктивных особенностей агрегата. Основные зоны риска – участки возле крышки клапанов и выпускного коллектора, где амплитуда колебаний достигает 2–3 мм на холостом ходу. Для фиксации используйте нейлоновые стяжки с рабочей температурой не ниже +120°C, так как стандартные пластиковые хомуты теряют прочность при нагреве свыше +85°C.
Крепление проводов выполняйте через каждые 15–20 см, избегая натяжения – допустимый провис должен составлять 5–7 мм. На участках с резкими изгибами (например, возле свечных колодцев) применяйте силиконовые втулки диаметром 8–10 мм, которые компенсируют вибрацию и предотвращают перетирание изоляции. Втулки устанавливайте с зазором 1–2 мм между проводом и металлическими элементами двигателя.
Для дополнительной защиты в местах контакта с горячими поверхностями (термоэкран выпускного коллектора) используйте термостойкую ленту из стекловолокна шириной 15 мм. Обмотку выполняйте внахлест 50%, фиксируя края алюминиевой клейкой лентой. Это снижает температурное воздействие на изоляцию проводов на 30–40% и исключает их прилипание к металлу при нагреве.
На двигателях М102 с турбонаддувом особое внимание уделите участку между катушкой зажигания и первым цилиндром. Здесь вибрация усиливается из-за пульсаций турбины. Примените двойную фиксацию: сначала закрепите провод нейлоновой стяжкой к кронштейну впускного коллектора, затем – к пластиковому держателю на клапанной крышке. Расстояние между точками крепления не должно превышать 12 см.
Проверяйте фиксацию каждые 10 000 км пробега или при появлении посторонних шумов в моторном отсеке. Ослабленные стяжки заменяйте немедленно – даже незначительное смещение провода под воздействием вибрации приводит к микроразрывам токопроводящей жилы. Для диагностики используйте мультиметр в режиме проверки сопротивления: скачки показаний свыше 0,5 кОм указывают на повреждение изоляции или жилы.
Избегайте крепления проводов к подвижным элементам (например, к рычагам навесного оборудования) – это усиливает нагрузку на изоляцию. Оптимальные точки фиксации: неподвижные кронштейны, ребра жесткости блока цилиндров, пластиковые держатели на крышке ГРМ. При установке следите, чтобы провода не касались острых кромок – даже микроцарапины на изоляции приводят к пробою через 3–5 тысяч км эксплуатации.
Проверка подключения и запуск двигателя после замены
После установки бронепроводов на двигатель М102 убедитесь, что каждый провод надёжно зафиксирован в гнёздах катушки зажигания и свечей. Проверьте соответствие порядка подключения: 1-й цилиндр – клемма 1 катушки, 2-й – клемма 2, 3-й – клемма 3, 4-й – клемма 4. Визуально осмотрите провода на отсутствие перегибов, повреждений изоляции или контактов с горячими элементами (выпускной коллектор, ГБЦ). При обнаружении дефектов замените провод немедленно – даже микроскопические трещины приводят к утечке тока и пропускам зажигания.
Перед запуском снимите крышку трамблёра и проверьте положение бегунка: он должен указывать на контакт 1-го цилиндра при ВМТ такта сжатия (метка на шкиве коленвала совмещена с указателем на крышке ГРМ). Если бегунок смещён, ослабьте крепление трамблёра и поверните его корпус против часовой стрелки до совпадения меток, затем затяните фиксатор. Запустите двигатель на 3–5 секунд, заглушите и повторно проверьте бегунок – при правильной установке он не должен смещаться.
При первом запуске после замены бронепроводов следите за оборотами: на холодную двигатель М102 должен устойчиво работать на 1000–1200 об/мин без вибраций и «троения». Если обороты плавают или двигатель глохнет, отключите поочерёдно провода от свечей (на работающем моторе) – отсутствие изменений в работе укажет на неисправность конкретного цилиндра. Проверьте сопротивление каждого провода мультиметром: норма для М102 – 5–10 кОм на метр длины. Превышение 15 кОм свидетельствует о внутреннем обрыве.
После прогрева до 80°C проведите тест на ускорение: резко нажмите педаль газа и отпустите – двигатель должен мгновенно откликаться без провалов и детонационных стуков. Если наблюдаются рывки, проверьте зазор между электродами свечей (0,7–0,9 мм для М102) и состояние высоковольтных наконечников: окисление или загрязнение контактов снижает энергию искры на 30–40%. При стабильной работе зафиксируйте пробег и через 500 км повторите диагностику – первые признаки неисправности бронепроводов проявляются именно в этом интервале.
Типичные ошибки при подключении и способы их устранения
Одна из самых распространённых ошибок – перепутывание порядка бронепроводов на свечах зажигания. Двигатель М102 имеет чёткую последовательность подключения: 1-3-4-2 (нумерация цилиндров начинается от шкива коленвала). Если провода подключены хаотично, мотор будет работать с перебоями, троить или вовсе не запустится. Проверьте маркировку на крышке трамблёра и сверьтесь с сервисной документацией. При необходимости промаркируйте провода перед демонтажем, чтобы избежать путаницы.
Использование повреждённых или изношенных бронепроводов приводит к утечкам тока и слабой искре. Трещины на изоляции, окисленные наконечники или внутренние обрывы провода – частые причины нестабильной работы. Перед установкой осмотрите каждый провод: проверьте сопротивление мультиметром (для М102 норма – 5–10 кОм на метр длины) и убедитесь в отсутствии механических повреждений. Замените провода, если сопротивление выходит за пределы нормы или видны следы оплавления.
- Неправильная посадка наконечников на свечи или катушку зажигания. Наконечники должны плотно садиться на контакты, иначе возникает искрение, приводящее к эрозии электродов. Проверьте зазор между наконечником и свечой – он не должен превышать 0,5 мм. Если наконечник болтается, подогните его лепестки или замените на новый.
- Игнорирование зазора между электродами свечей. Для М102 оптимальный зазор – 0,7–0,8 мм. Слишком маленький зазор вызывает слабую искру, большой – пропуски зажигания. Проверяйте зазор щупом перед установкой свечей и регулируйте подгибанием бокового электрода.
Подключение бронепроводов без учёта их длины и траектории прокладки чревато замыканиями на массу или другие провода. На М102 провода имеют разную длину, и их нельзя укорачивать или удлинять. Укладывайте провода в штатные пластиковые держатели, избегая контакта с горячими деталями (выпускной коллектор, клапанная крышка). Если провод касается металлических поверхностей, обмотайте его термостойкой лентой или замените на новый.
Загрязнение или окисление контактов трамблёра и крышки распределителя снижает эффективность искрообразования. Перед установкой бронепроводов очистите контакты крышки трамблёра и бегунка от нагара и окислов с помощью мелкозернистой наждачной бумаги или специального очистителя. Нанесите тонкий слой диэлектрической смазки на контакты, чтобы предотвратить повторное окисление. Не используйте обычный силикон – он проводит ток и может вызвать утечки.
Пренебрежение проверкой системы зажигания после подключения бронепроводов – гарантия повторного ремонта. После установки запустите двигатель и проверьте его работу на холостых оборотах и под нагрузкой. Используйте стробоскоп для проверки момента зажигания (для М102 оптимальный угол опережения – 6–10° до ВМТ). Если мотор работает неровно, проверьте последовательность подключения проводов и состояние свечей. При необходимости отрегулируйте зажигание или замените неисправные компоненты.
