Современные магнитолы на базе Android часто оснащены слабыми встроенными усилителями, которые не справляются с качественным звуком в салоне автомобиля. Подключение внешнего усилителя решает эту проблему, но требует точного соблюдения схемы и выбора правильных компонентов. В этой статье – пошаговый алгоритм с учетом особенностей Android-магнитол, типичных ошибок и способов их избежать.
Для подключения потребуются: RCA-кабели (минимум 2 пары для стерео), силовой провод сечением не менее 4 AWG (для усилителей мощностью до 200 Вт), предохранитель на 30–60 А (в зависимости от мощности), провод управления (remote), конденсатор (если усилитель потребляет более 300 Вт), а также инструменты – обжимные клещи, мультиметр, изолента или термоусадка. Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание.
Android-магнитолы обычно имеют RCA-выходы на задней панели, но их уровень сигнала (0,5–2 В) может быть недостаточным для некоторых усилителей. В таких случаях используйте линейные выходы с регулировкой уровня (gain) или установите активный преобразователь сигнала. Если магнитола не поддерживает RCA, потребуется высокоуровневый вход (high-level input) на усилителе – подключение через штатные динамические провода. Однако этот метод ухудшает качество звука из-за помех от бортовой сети.
Ключевой момент – правильное заземление. Провод массы должен быть коротким (не длиннее 50 см) и подключаться к неокрашенной металлической части кузова, ближайшей к усилителю. Плохой контакт вызывает фоновые шумы, щелчки и даже повреждение оборудования. Для проверки используйте мультиметр: сопротивление между массой и кузовом должно быть близко к нулю. Если усилитель питается от аккумулятора напрямую, установите предохранитель в пределах 30 см от клеммы.
Настройка начинается с установки уровня сигнала (gain) на усилителе. Подключите магнитолу к источнику звука (например, смартфону) и воспроизведите тестовый трек с частотой 1 кГц на громкости 75% от максимума. Регулируйте gain до тех пор, пока звук не начнет искажаться – затем немного уменьшите уровень. Это предотвратит перегрузку усилителя и сохранит динамический диапазон. Для Android-магнитол также важно отключить встроенные эквалайзеры и звуковые эффекты, чтобы избежать двойной обработки сигнала.
Какие инструменты и материалы понадобятся для подключения
Для подключения усилителя к магнитоле на базе Android потребуется набор инструментов и расходных материалов, адаптированных под специфику автомобильной аудиосистемы. Основной комплект включает: мультиметр с диапазоном измерения постоянного напряжения до 20 В (например, UNI-T UT33D), набор отвёрток с магнитными наконечниками (крестовые PH2 и плоские 4–6 мм), стриппер для снятия изоляции с проводов сечением 0,5–4 мм², обжимные клещи для клемм типа «папа-мама» (под размер 2,8–6,3 мм), термоусадочные трубки диаметром 3–10 мм и строительный фен с регулировкой температуры до 200°C. Дополнительно пригодится паяльник мощностью 40–60 Вт с тонким жалом и припой ПОС-61 для надёжной фиксации соединений в местах с высокой вибрацией.
Провода – ключевой элемент подключения, от качества которых зависит стабильность работы системы. Для силовой линии используйте медный многожильный провод сечением не менее 4 AWG (21,15 мм²) для усилителей мощностью до 500 Вт и 2 AWG (33,63 мм²) при большей нагрузке. RCA-кабели должны быть экранированными, с низким сопротивлением (например, KnuKonceptz Kolossus или Stinger SPK4), а межблочные провода – с минимальным сечением 0,75 мм². Для заземления выбирайте провод того же сечения, что и силовой, с обязательной очисткой точки крепления до металла кузова. Избегайте алюминиевых проводов и дешёвых китайских аналогов с тонкой изоляцией – они не выдерживают пусковых токов и перегреваются.
Клеммы и разъёмы подбираются под конкретные задачи: для подключения к аккумулятору используйте кольцевые клеммы под болт М6 или М8 с обжимным соединением, для предохранителя – держатель ANL или ATC с номиналом, соответствующим сечению провода (например, 60 А для 4 AWG). На магнитоле потребуются разъёмы типа ISO 10487 или адаптеры под конкретную модель (например, для Pioneer – 16-pin, для Sony – 17-pin). Для подключения динамиков используйте акустические клеммы с винтовым зажимом или обжимные «бананы» диаметром 4 мм. Обязательно проверьте совместимость разъёмов усилителя и магнитолы – некоторые модели требуют переходников для сигнальных линий (например, RCA на 3,5 мм jack).
Расходные материалы включают: изоленту 3M Super 33+ для временной фиксации проводов, диэлектрическую смазку (например, Permatex 22058) для защиты клемм от окисления, спиртовые салфетки для обезжиривания контактов, нейлоновые стяжки шириной 3–5 мм для укладки проводки. Для снижения помех примените ферритовые кольца (например, Fair-Rite 2643002402) на силовом и RCA-кабелях, а также медную ленту для экранирования межблочных проводов в местах пересечения с источниками электромагнитных наводок (катушки зажигания, генератор). Не экономьте на предохранителе – он должен быть установлен в пределах 30 см от аккумулятора и соответствовать току усилителя с запасом 20–30%.
Дополнительные инструменты ускорят монтаж: съёмник панелей (например, Lisle 58600) для доступа к магнитоле без повреждения пластика, тестер цепи (прозвонка) для проверки контактов, динамометрическая отвёртка (0,5–2 Н·м) для затяжки клемм без срыва резьбы. Если усилитель монтируется в багажнике, подготовьте алюминиевый профиль или демпфирующие подкладки (например, Dynamat Xtreme) для снижения вибраций. Для настройки системы после подключения потребуется осциллограф (например, Hantek 6022BE) или специализированный тестер аудиосистем (SMD DD-1) для проверки фазировки и уровня сигнала. Храните все инструменты в кейсе с разделителями – это предотвратит потерю мелких деталей и ускорит работу.
Как выбрать правильные RCA-кабели и провода питания
Разъемы RCA должны быть позолоченными или покрытыми родием – это предотвращает окисление и обеспечивает надежный контакт. Избегайте кабелей с тонким пластиковым корпусом разъемов: они легко ломаются при частом подключении. Если магнитола поддерживает балансное подключение (XLR или TRS), используйте его вместо RCA – это снизит уровень шумов на 20–30 дБ.
Для питания усилителя нужен провод с сечением, соответствующим его мощности. При мощности до 200 Вт хватит провода 8 AWG (8,37 мм²), для 300–500 Вт – 4 AWG (21,15 мм²), а свыше 600 Вт – 2 AWG (33,63 мм²) или толще. Медь – единственный приемлемый материал: алюминий дешевле, но имеет высокое сопротивление и склонен к окислению. Обязательно проверяйте маркировку: провода с обозначением «OFC» (бескислородная медь) служат дольше и лучше проводят ток.
Плюсовой провод должен идти напрямую от аккумулятора через предохранитель, расположенный не дальше 30 см от клеммы. Предохранитель подбирайте с запасом: для провода 4 AWG – 80–100 А, для 2 AWG – 120–150 А. Минусовой провод крепите к кузову автомобиля в точке с минимальным сопротивлением – рядом с усилителем, зачистив металл до блеска и обработав контакт токопроводящей смазкой.
Изоляция проводов должна выдерживать температуру не ниже +105°C и не трескаться на морозе. Силиконовая изоляция гибкая и устойчива к вибрациям, но дороже ПВХ. Если провод проходит через металлические отверстия, используйте гофру или резиновые втулки – это защитит изоляцию от перетирания. Избегайте скруток: даже качественная пайка ухудшает проводимость на 5–10%.
Для подключения динамиков используйте провода с сечением не менее 1,5 мм² на каждый канал. При длине свыше 3 метров увеличивайте сечение до 2,5 мм², чтобы компенсировать потери. Биполярные провода (с разной цветовой маркировкой жил) упрощают монтаж и исключают ошибки при подключении. Если динамики мощные (свыше 100 Вт RMS), выбирайте провода с кислородно-свободной медью – они снижают сопротивление на 15–20% по сравнению с обычными.
Не экономьте на коннекторах: дешевые клеммы окисляются за несколько месяцев, увеличивая сопротивление. Для силовых проводов используйте обжимные наконечники с термоусадкой, а для динамиков – позолоченные разъемы типа «банан» или «лопатка». При монтаже избегайте острых углов и перегибов: радиус изгиба провода должен быть не меньше 5 его диаметров, иначе жилы ломаются изнутри.
Перед покупкой проверяйте сертификаты соответствия: кабели и провода должны иметь маркировку ГОСТ или международные стандарты (например, UL для США). Избегайте продукции без маркировки – это признак низкого качества. Хорошие бренды: Stinger, KnuKonceptz, AudioQuest, Belden. Цена не всегда показатель качества, но кабель за 200 рублей на метр вряд ли прослужит долго.
Подготовка магнитолы Android к подключению усилителя
Перед подключением усилителя проверьте наличие RCA-выходов на магнитоле. Большинство Android-устройств оснащены 2–4 линейными выходами (передний/задний/сабвуфер), но бюджетные модели могут иметь только один стереовыход или вовсе его лишены. Если выходов нет, потребуется адаптер с высокоуровневых входов (High-Level Input) или цифро-аналоговый преобразователь (ЦАП) с оптическим/коаксиальным входом. Уточните модель магнитолы и сверьтесь с технической документацией – некоторые производители (например, Pioneer, Sony) указывают максимальное напряжение на RCA-выходах (обычно 2–4 В), что критично для правильной настройки чувствительности усилителя.
Настройте аудиосистему в меню магнитолы до физического подключения. Перейдите в инженерное меню (код доступа часто публикуется на форумах владельцев) и отключите все звуковые эффекты: эквалайзер, баланс, усиление низких частот (LOUD), обработку сигнала (DSP). Установите выходной сигнал в режим «Line Out» или «Pre-Out» – это обеспечит чистый сигнал без искажений. Если магнитола поддерживает регулировку уровня предусилителя (Gain), выставите его на 70–80% от максимума, чтобы избежать клиппинга при подключении к усилителю.
Подготовьте кабели и проверьте совместимость протоколов. Для аналогового подключения используйте экранированные RCA-кабели с медными жилами сечением не менее 0,5 мм² – дешевые кабели с тонкой оплёткой вносят помехи. Если магнитола поддерживает цифровой выход (SPDIF), выберите коаксиальный кабель с сопротивлением 75 Ом или оптический Toslink. При подключении через USB (например, к внешнему ЦАП) убедитесь, что магнитола распознаёт устройство как аудиовыход – для этого может потребоваться установка драйверов или специального приложения (например, USB Audio Player PRO). Перед монтажом прозвоните кабели мультиметром на короткое замыкание и обрыв.

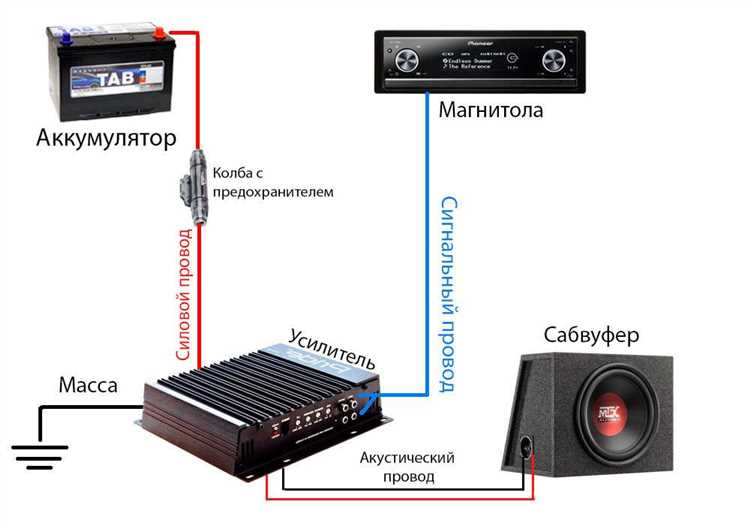

Подключение проводов питания усилителя к аккумулятору
Минусовой провод (масса) подключайте к неокрашенной металлической части кузова автомобиля или непосредственно к минусовой клемме аккумулятора. Используйте провод того же сечения, что и для плюсового кабеля. Перед фиксацией зачистите поверхность до металла и обработайте контакт токопроводящей пастой (например, Kopr-Shield) для снижения сопротивления. Избегайте подключения массы к болтам крепления пластиковых элементов – вибрация приведёт к ухудшению контакта.
- Не используйте штатную проводку автомобиля для питания усилителя – её сечение недостаточно даже для маломощных систем.
- Прокладывайте силовые кабели отдельно от сигнальных (RCA) и акустических проводов, чтобы избежать наводок.
- После подключения проверьте напряжение на клеммах усилителя мультиметром: при работающем двигателе оно должно быть в пределах 13,8–14,4 В.
- Если усилитель не включается, убедитесь в отсутствии падения напряжения на предохранителе – при нагрузке оно не должно превышать 0,2 В.
Соединение усилителя с магнитолой через RCA и провод управления
- Провод управления (Remote) подключите к клемме «REM» или «Remote» на магнитоле и аналогичному входу усилителя. Используйте провод сечением 0,75–1,5 мм² – он должен выдерживать ток до 300 мА. Если магнитола не имеет выхода Remote, подключите его к проводу ACC (+12 В при включении зажигания) через реле или диод 1N4007, чтобы избежать разряда аккумулятора.
- Проверьте полярность подключения: центральный контакт RCA – сигнал (+), внешний – масса (-). Перепутанная полярность приведет к фазовому сдвигу и ухудшению звука.
- После подключения настройте уровни сигнала: установите регулятор Gain на усилителе в минимальное положение, включите магнитолу и постепенно увеличивайте громкость до 70–80% от максимума. Затем медленно поднимайте Gain, пока не появится искажение звука – откатитесь на 1–2 оборота назад.
Настройка уровня сигнала на магнитоле и усилителе
Медленно увеличивайте Gain на усилителе, пока не услышите легкий шипящий фон или искажения в динамиках. Затем уменьшите уровень на 2–3 дБ ниже этой точки – это и будет рабочий диапазон без клиппинга. Для проверки используйте осциллограф или мультиметр в режиме измерения переменного напряжения: на выходе усилителя при тестовом сигнале должно быть не более 70–80% от максимального напряжения питания (например, при 14,4 В питания – не выше 11–12 В). Если магнитола не имеет регулировки Preamp Out, корректируйте уровень только через Gain усилителя, избегая перегрузки входного каскада.
После базовой настройки проверьте работу системы на реальном аудиоконтенте с разной громкостью. Если при увеличении громкости на магнитоле звук начинает «хрипеть» раньше, чем достигается максимальная мощность, уменьшите выходной уровень на магнитоле на 5–10% или скорректируйте Gain. Для многоканальных усилителей настройте каждый канал отдельно, используя тестовые треки с изолированными частотами (например, 50 Гц для сабвуфера, 1 кГц для мидбаса, 10 кГц для твитера). Запишите итоговые положения регуляторов – это упростит повторную настройку после отключения питания.
Проверка заземления и предотвращение помех в звуке
Неправильное заземление – основная причина фоновых шумов, гула и помех при работе усилителя с Android-магнитолой. Проверьте соединение минусового провода усилителя с кузовом автомобиля: точка подключения должна быть чистой, без краски, ржавчины или окислов. Используйте наждачную бумагу (зернистость P120–P220) для зачистки металла до блеска, затем зафиксируйте провод болтом М6 или М8 с гроверной шайбой. Избегайте мест с пластиковыми или резиновыми вставками – они ухудшают контакт. Если шум не исчезает, попробуйте перенести заземление ближе к усилителю или магнитоле, сократив длину провода до 30–50 см.
Помехи часто возникают из-за наводок от проводки автомобиля. Размещайте силовые кабели усилителя (плюс и минус) отдельно от RCA-кабелей и проводов магнитолы. Минимальное расстояние между ними – 20 см. Если избежать пересечения невозможно, используйте экранированные RCA-кабели с двойным экраном (например, KnuKonceptz Kolossus или Stinger Roadkill). Для дополнительной защиты обмотайте RCA-кабели алюминиевой фольгой, заземлив её на корпус усилителя. Не прокладывайте провода параллельно штатной электропроводке автомобиля, особенно рядом с катушками зажигания или генератором.
Фильтрация питания снижает высокочастотные помехи. Установите конденсатор ёмкостью 1–2 Фарад как можно ближе к усилителю (не далее 30 см от клемм питания). Для бюджетных систем подойдёт конденсатор с встроенным вольтметром, например, Rockford Fosgate RFC1. Если помехи сохраняются, добавьте линейный фильтр питания (например, Scosche EFX) перед усилителем. Проверьте напряжение на клеммах аккумулятора при работающем двигателе – оно должно быть в пределах 13,8–14,4 В. Падение ниже 13 В указывает на проблемы с генератором или проводкой, что также вызывает шумы.
Последний шаг – проверка наводок от магнитолы. Подключите усилитель к источнику звука напрямую (например, к смартфону через AUX) и оцените качество звука. Если помехи исчезли, проблема в магнитоле или её питании. Замените штатный предохранитель магнитолы на более качественный (например, Littlefuse или Bussmann) и установите ферритовые кольца на провода питания и RCA-кабели. Для Android-магнитол с процессорами MTK или Qualcomm часто помогает отключение функции «Hi-Fi» или «Звуковой процессор» в настройках. Если шум остаётся, попробуйте запитать магнитолу от отдельного аккумулятора или использовать гальваническую развязку (изолятор питания, например, PAC SNI-1).
Тестирование работы системы после подключения
Запустите магнитолу и включите трек с частотным диапазоном от 20 Гц до 20 кГц (например, тестовый сигнал из приложения *Audio Test Tone Generator*). Подайте громкость на 50–70% от максимума и прослушайте каждый динамик по отдельности. Если звук искажается на низких частотах (басы «бубнят» или пропадают), проверьте правильность подключения сабвуфера: убедитесь, что RCA-кабель вставлен в разъем *Sub Out* на магнитоле, а не в *Front* или *Rear*. При отсутствии звука на одном из каналов отключите усилитель, прозвоните провода мультиметром (сопротивление должно быть близко к 0 Ом) и проверьте полярность динамиков.
Измерьте напряжение на клеммах усилителя при работающей магнитоле. В режиме покоя (без звука) оно должно составлять 12–14 В, при максимальной громкости – не падать ниже 11 В. Если напряжение проседает сильнее, замените силовой провод на кабель сечением не менее 8 AWG (8 мм²) и установите дополнительный конденсатор емкостью 1 Фарад в пределах 30 см от усилителя. Проверьте заземление: очистите точку крепления от краски и ржавчины, затяните болт до упора – плохой контакт вызывает фоновый шум и перегрев.
Настройте кроссоверы усилителя. Для фронтальных динамиков установите *High-Pass* на 80–100 Гц, для сабвуфера – *Low-Pass* на 60–80 Гц. Если магнитола поддерживает настройку эквалайзера, отключите все фильтры в меню *Audio Settings*, чтобы избежать двойной обработки сигнала. Проверьте работу *Gain* (чувствительности): вращайте регулятор до появления легких искажений на высокой громкости, затем уменьшите на 10–15%. Неправильная настройка *Gain* приводит к перегрузке усилителя и выходу из строя динамиков.
Запустите диагностику через OBD-II адаптер (если магнитола поддерживает *CarPlay* или *Android Auto*). В приложении *Torque Pro* или *Car Scanner* проверьте параметры бортовой сети: напряжение генератора должно быть стабильным (13,8–14,4 В), а ток потребления усилителя – не превышать 30 А при пиковой нагрузке. Если система «заикается» при включении кондиционера или фар, установите реле развязки с диодом на 40 А между аккумулятором и усилителем. Запишите показания вольтметра и осциллографа (если есть) для сравнения после пробной поездки.
Частые ошибки при подключении и способы их устранения
Одна из самых распространённых ошибок – неправильное подключение проводов RCA. Часто пользователи путают входы и выходы на магнитоле, подсоединяя линейные выходы усилителя к линейным входам головного устройства. Это приводит к отсутствию звука или его искажению. Проверьте маркировку на магнитоле: выходы обычно подписаны как «Front Out», «Rear Out» или «Sub Out», а входы на усилителе – «RCA Input». Используйте кабели с цветовой маркировкой (красный – правый канал, белый/чёрный – левый) и убедитесь, что они подключены к соответствующим разъёмам.
Игнорирование уровня сигнала между магнитолой и усилителем вызывает либо слишком тихий звук, либо перегрузку. Если на магнитоле нет регулировки уровня предусилителя (gain), а усилитель работает на максимальной чувствительности, сигнал будет искажаться. Настройте выходной уровень магнитолы на 70–80% от максимума, а затем отрегулируйте чувствительность усилителя по тестовому треку с синусоидальным сигналом (например, 1 кГц). Идеальный уровень – когда сигнал не клиппируется (не «режет» верхушки волны) при максимальной громкости.
Неправильное заземление – причина гула, фона или полного отсутствия работы системы. Заземляющий провод усилителя должен быть подключён к кузову автомобиля в точке без краски, ржавчины или окислов, максимально близко к месту установки усилителя. Избегайте подключения к болтам крепления пластиковых элементов или к штатной проводке. Используйте провод сечением не менее 8 AWG и зачищайте поверхность кузова до металла. Если гул остаётся, проверьте целостность заземления мультиметром: сопротивление между минусовой клеммой аккумулятора и точкой заземления усилителя должно быть близко к нулю.
Перегрев усилителя часто возникает из-за недостаточной вентиляции или неправильного монтажа. Усилители класса AB и D выделяют тепло, поэтому их нельзя устанавливать в закрытых нишах без притока воздуха. Оставляйте зазор не менее 5 см вокруг корпуса, особенно возле радиаторов. Если усилитель перегревается и отключается, проверьте нагрузку на каналы: сопротивление динамиков должно соответствовать минимально допустимому для усилителя (обычно 2 или 4 Ом). Подключение динамиков с сопротивлением ниже паспортного значения приведёт к перегрузке и срабатыванию защиты.
Ошибки при подключении питания – короткое замыкание или недостаточное сечение проводов. Плюсовой провод от аккумулятора к усилителю должен иметь сечение, соответствующее мощности: для усилителей до 500 Вт – не менее 4 AWG, для более мощных – 0 или 00 AWG. Используйте предохранитель на расстоянии не более 30 см от аккумулятора с номиналом, указанным в инструкции к усилителю. Не подключайте питание напрямую к клемме магнитолы – это вызовет падение напряжения и искажения звука. Вместо этого используйте отдельную силовую линию с реле или дистрибьютором питания.
Несовместимость импеданса динамиков и усилителя приводит к потере мощности или выходу оборудования из строя. Если усилитель рассчитан на нагрузку 4 Ом, а подключены динамики с сопротивлением 2 Ом, он будет перегружен. Проверьте паспортные данные усилителя и динамиков: при параллельном подключении сопротивление снижается (например, два 4-омных динамика дадут 2 Ом), при последовательном – увеличивается. Для сабвуферов используйте мостовой режим усилителя, но убедитесь, что минимальное сопротивление нагрузки не ниже допустимого (обычно 2 Ом в мостовом режиме).
Пренебрежение настройкой фильтров и кроссоверов искажает звучание. Если на усилителе включён фильтр низких частот (LPF), а к нему подключены мидбасовые динамики, они будут воспроизводить только бас, теряя средние частоты. Настройте кроссоверы в соответствии с типом динамиков: для сабвуфера – LPF 50–80 Гц, для мидбаса – полосовой фильтр (BPF) 80–500 Гц, для твитеров – высокочастотный фильтр (HPF) 3–5 кГц. Используйте тестовые треки с разными частотами для точной настройки, избегая перекрытия диапазонов между динамиками.
