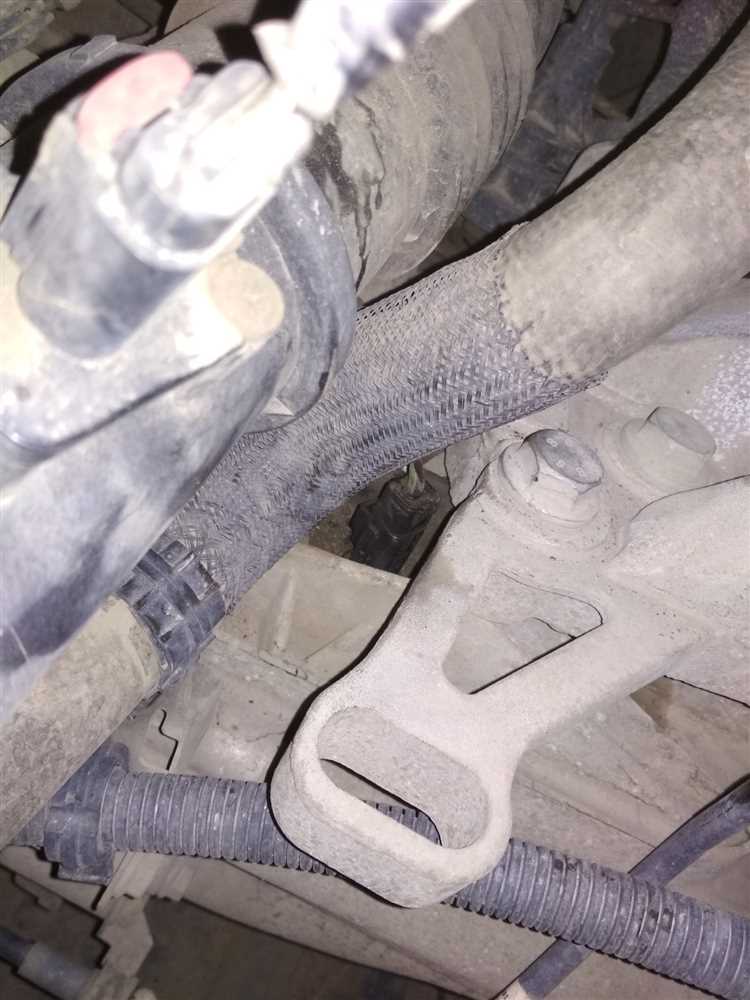

Датчик заднего хода на Dodge Caravan (особенно моделей 2001–2007 и 2008–2020 годов) расположен на корпусе коробки передач. В большинстве случаев он интегрирован в механизм переключения передач или установлен рядом с задней частью трансмиссии. На моделях с автоматической коробкой передач (например, 41TE или 62TE) датчик чаще всего крепится к левой стороне корпуса, ближе к заднему фланцу.
Для доступа к датчику потребуется поднять автомобиль на подъемнике или использовать смотровую яму. На моделях до 2007 года датчик обычно имеет двухконтактный разъем и вкручивается в корпус трансмиссии под углом. На более новых версиях (2008+) он может быть скрыт за защитным кожухом или требовать демонтажа части выхлопной системы для удобного доступа.
Перед заменой датчика отсоедините аккумулятор, чтобы избежать короткого замыкания. На моделях с 4-ступенчатой АКПП датчик часто находится рядом с датчиком скорости, поэтому важно не перепутать их при демонтаже. Если лампа заднего хода не загорается, проверьте не только сам датчик, но и целостность проводки – окисление контактов в разъеме встречается чаще, чем поломка самого устройства.
При установке нового датчика используйте оригинальные запчасти или аналоги с каталожным номером 05249854AA (для ранних моделей) или 68032081AA (для рестайлинговых версий). Не перетягивайте резьбу – момент затяжки составляет 10–12 Н·м. После замены обязательно проверьте работу фонарей заднего хода и отсутствие утечек трансмиссионной жидкости.
Как определить место установки датчика заднего хода на коробке передач
На Dodge Caravan с автоматической коробкой передач (например, 41TE или 62TE) датчик заднего хода расположен на левой стороне корпуса КПП, ближе к задней части. Его легко опознать по характерному электрическому разъёму с двумя или тремя проводами и резьбовому креплению. На механических коробках (например, T355) датчик чаще установлен сверху или сбоку, рядом с механизмом выбора передач. В обоих случаях он находится в зоне, доступной только после снятия защитного кожуха или частичного демонтажа элементов подвески.
Для точной идентификации используйте следующие признаки:
- Датчик всегда вкручен в корпус КПП – ищите металлический штуцер с шестигранной головкой под ключ на 19 или 22 мм.
- От датчика отходит жгут проводов, заканчивающийся разъёмом типа «папа» (обычно чёрного или серого цвета).
- На моделях 2001–2007 годов датчик может быть скрыт под теплозащитным экраном выпускного коллектора – потребуется его отгибание или снятие.
- На автомобилях с 2008 года и новее датчик часто расположен выше, рядом с датчиком скорости, но отличается меньшим размером и другим типом разъёма.
Если визуальный осмотр затруднён, воспользуйтесь схемой электропроводки для вашего года выпуска. В документации датчик заднего хода обозначается как «Back-Up Lamp Switch» или «Reverse Gear Sensor». На схемах он подключён к цепи фонарей заднего хода (провод зелёного или фиолетового цвета с полосой) и блоку управления КПП. Проверьте сопротивление датчика мультиметром: в выключенном состоянии оно должно стремиться к бесконечности, при включении задней передачи – падать до 0 Ом.
При замене учитывайте момент затяжки датчика – 15–20 Н·м. Перетяжка приводит к повреждению резьбы в алюминиевом корпусе КПП, а недостаточная затяжка – к утечкам масла. После установки обязательно проверьте уровень трансмиссионной жидкости и работу фонарей заднего хода. На моделях с системой помощи при парковке (например, ParkSense) дополнительно потребуется инициализация датчика через диагностический сканер.
Какие инструменты понадобятся для поиска и замены датчика
Для доступа к датчику заднего хода на Dodge Caravan потребуется набор головок с трещоткой, где ключевым будет размер 10 мм – именно им откручиваются крепёжные болты датчика. Если болты закисли, пригодится проникающая смазка типа WD-40 или PB Blaster, которую наносят за 10–15 минут до демонтажа. Без неё попытки сорвать резьбу могут привести к срыву граней.
Подъём автомобиля на домкрате или подъёмнике обязателен, так как датчик расположен в нижней части коробки передач. Для безопасности используйте подставки под кузов или специальные опоры – штатный домкрат не обеспечивает достаточной устойчивости при работе под машиной. Если работа ведётся на земле, выбирайте ровную твёрдую поверхность и подкладывайте противооткатные упоры под передние колёса.
Фонарик с узким лучом или налобный светодиодный фонарь необходим для освещения труднодоступного места. Датчик на Dodge Caravan 2008–2020 годов скрыт за теплозащитным экраном и элементами подвески, поэтому без направленного света его сложно обнаружить. Избегайте дешёвых фонариков с рассеянным светом – они создают блики и мешают видеть мелкие детали.
Мультиметр с функцией проверки сопротивления и напряжения понадобится для диагностики датчика перед заменой. У исправного датчика сопротивление должно быть в пределах 200–400 Ом, а при включении задней передачи на контактах появляется напряжение 12 В. Если показания отличаются, датчик неисправен. Проверяйте контакты на окисление – часто проблема кроется не в самом датчике, а в плохом соединении.
Для отсоединения электрического разъёма пригодится пластиковая монтажная лопатка или тонкая отвёртка с плоским жалом. Металлические инструменты использовать не рекомендуется – они могут повредить пластиковые защёлки разъёма. Если фиксатор заклинило, аккуратно подденьте его лопаткой, одновременно нажимая на язычок пальцем.
При установке нового датчика потребуется динамометрический ключ для затяжки болтов с усилием 10–12 Н·м. Превышение момента затяжки приводит к деформации корпуса датчика или срыву резьбы в алюминиевом картере коробки. Если ключа нет, затягивайте болты вручную до упора, затем доворачивайте на 1/4 оборота – этого достаточно для надёжной фиксации.
После замены датчика проверьте уровень трансмиссионной жидкости. На Dodge Caravan с автоматической коробкой утечка масла через старый датчик может привести к падению уровня, что вызывает перегрев и износ механизмов. Используйте щуп или диагностический порт для контроля – доливайте жидкость только рекомендованного типа (ATF+4 для большинства моделей).
Пошаговая инструкция по доступу к датчику заднего хода на Додж Караван
Датчик заднего хода на Dodge Caravan расположен на корпусе трансмиссии, с правой стороны (по ходу движения), ближе к задней части агрегата. Для доступа потребуется подъем автомобиля на подъемнике или использование смотровой ямы. Работайте на холодном двигателе, чтобы избежать ожогов от горячих поверхностей.
Снимите защиту картера, если она установлена. На моделях 2008–2020 годов она крепится на 6–8 болтах размером 10 мм. Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой. Подготовьте ключ на 22 мм или головку с трещоткой – именно этим размером откручивается датчик.
Отсоедините электрический разъем датчика, нажав на фиксатор и потянув его в сторону. Если разъем прикипел, используйте пластиковый клин или отвертку с плоским жалом, чтобы аккуратно поддеть его. Избегайте чрезмерных усилий, чтобы не повредить контакты. На моделях с 4-ступенчатой автоматической коробкой (например, 41TE) датчик может быть скрыт за кронштейном троса селектора – его потребуется временно демонтировать.
Очистите посадочное место датчика от грязи и масла ветошью. При установке нового датчика нанесите на резьбу тонкий слой герметика для резьбовых соединений (например, Loctite 574), чтобы предотвратить утечку трансмиссионной жидкости. Затягивайте датчик с моментом 20–25 Н·м. После установки подключите разъем, верните на место клемму аккумулятора и проверьте работу фонарей заднего хода.
Если после замены датчика фонари не загораются, проверьте предохранитель №15 в блоке под капотом (15 А) и целостность проводки от датчика до блока управления. На моделях с 2011 года возможны проблемы с программным обеспечением ЭБУ – в этом случае потребуется диагностика сканером (например, Launch X431) для сброса ошибок.
Как отличить датчик заднего хода от других датчиков на коробке
На Dodge Caravan датчик заднего хода чаще всего расположен на верхней или боковой части коробки передач, ближе к задней части агрегата. В отличие от датчиков скорости или положения коленвала, он имеет характерную форму: цилиндрический корпус с резьбовым соединением и одним электрическим разъёмом. На большинстве моделей (2001–2020 гг.) датчик заднего хода окрашен в чёрный или тёмно-серый цвет, тогда как датчик скорости обычно светлее или имеет металлический оттенок.
Основные признаки, по которым можно идентифицировать датчик заднего хода:
- Расположение: на коробке передач рядом с механизмом выбора передач или над задним сальником.
- Разъём: один двухконтактный штекер, в отличие от трёх- или четырёхконтактных разъёмов датчиков ABS или температуры масла.
- Функциональная особенность: при включении задней передачи на разъёме появляется напряжение 12 В (проверяется мультиметром).
Если на коробке установлено несколько датчиков, обратите внимание на проводку. Провод от датчика заднего хода всегда идёт напрямую к фонарям заднего хода или блоку управления освещением. Другие датчики (например, датчик скорости) подключены к ЭБУ двигателя или панели приборов. На Dodge Caravan 3-го и 4-го поколений датчик заднего хода часто соседствует с датчиком нейтрали, но последний имеет более короткий корпус и другой тип разъёма.
Для точной идентификации используйте схему электропроводки вашей модели. В документации датчик заднего хода обозначается как «Backup Lamp Switch» или «Reverse Light Switch». На корпусе некоторых датчиков выбита маркировка «R» или «REV». Если маркировка отсутствует, сравните длину и диаметр корпуса с эталонными размерами: для Dodge Caravan стандартный датчик заднего хода имеет длину 30–40 мм и диаметр 15–20 мм.
При замене не перепутайте датчик заднего хода с датчиком давления масла или температуры трансмиссии. Последние обычно устанавливаются на нижней части коробки, имеют более массивный корпус и подключаются к системе диагностики OBD-II. Если после замены датчика не горят фонари заднего хода, проверьте предохранитель №15 (10 А) в блоке салона – он отвечает за цепь задних огней.
Типичные ошибки при поиске датчика и как их избежать
Первая ошибка – игнорирование точного расположения датчика для конкретной модели и года выпуска Dodge Caravan. На автомобилях 2001–2007 годов датчик заднего хода чаще всего установлен на левой стороне коробки передач, ближе к задней части, и закрыт теплозащитным экраном. На моделях 2008–2020 годов он может находиться на правой стороне, рядом с механизмом выбора передач. Перед началом поиска сверьтесь с сервисной документацией или электрической схемой – ошибка в 10 см приведёт к демонтажу лишних деталей, например, стартера или поддона картера.
Вторая распространённая проблема – попытка заменить датчик без проверки электрической цепи. Часто неисправность кроется не в самом датчике, а в окисленных контактах разъёма, повреждённой проводке или перегоревшем предохранителе №15 в блоке под капотом. Перед снятием датчика прозвоните цепь мультиметром: напряжение на контактах при включённом зажигании и выжатом сцеплении должно быть 12 В. Если его нет – проверьте реле задних фонарей и целостность проводов, особенно в местах перегибов у коробки передач.
Третья ошибка – использование неподходящего инструмента или чрезмерное усилие при демонтаже. Датчик вкручен в корпус коробки передач на резьбе M12x1,5 и требует ключа на 22 мм или головки с удлинителем. Применение разводного ключа или плоскогубцев с большой вероятностью сорвёт грани, а попытка выкрутить датчик с усилием выше 30 Н·м приведёт к повреждению резьбы в алюминиевом картере. Перед началом работ очистите область вокруг датчика от грязи и нанесите проникающую смазку – это снизит риск заклинивания. Если датчик не поддаётся, прогрейте место установки промышленным феном в течение 2–3 минут.
Что делать, если датчик не видно под автомобилем
На Dodge Caravan датчик заднего хода чаще всего скрыт за защитными кожухами или расположен в труднодоступных зонах – например, возле коробки передач или рядом с выхлопной системой. Если при осмотре снизу его не видно, начните с проверки сервисного мануала для вашей модели: в разделе «Электрика» или «Трансмиссия» указано точное расположение датчика, включая схему подключения. Для 3.3L и 3.8L двигателей он обычно крепится на левой стороне коробки передач, ближе к задней части, но может быть закрыт тепловым экраном или пластиковой накладкой.
Используйте подъемник или смотровую яму с хорошим освещением – фонарь с магнитным креплением или налобный прожектор помогут обнаружить датчик в зазорах между агрегатами. Если доступ перекрыт элементами выхлопной системы, демонтируйте часть защиты картера или временно отведите в сторону резонатор, предварительно охладив его. На моделях 2001–2007 годов датчик может быть спрятан за стартером – в этом случае потребуется снять клемму аккумулятора и открутить стартер (2 болта на 15 мм), чтобы получить доступ.
Если визуальный осмотр не дал результатов, проверьте проводку: датчик подключается через двухконтактный разъем, который иногда располагается на кронштейне коробки передач. Проследите провод от фонарей заднего хода до места его входа в корпус трансмиссии – это укажет на приблизительное расположение датчика. В крайнем случае используйте диагностический сканер с функцией активации датчиков: при включении задней передачи сканер покажет, срабатывает ли цепь, что подтвердит исправность датчика или укажет на обрыв проводки.

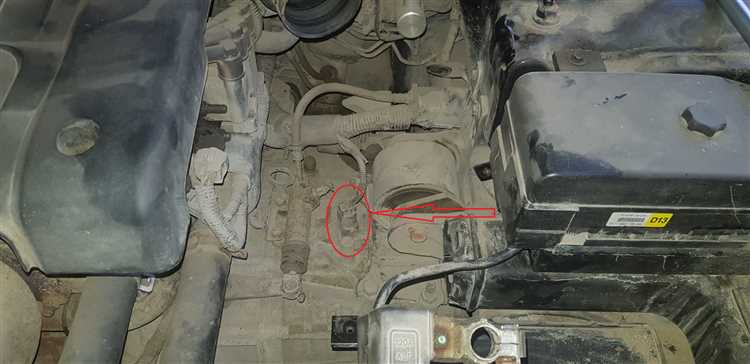

Как проверить работоспособность датчика после его обнаружения
Прозвоните проводку от датчика до разъема на жгуте коробки передач. Используйте схему электропроводки Dodge Caravan (например, по каталогу Mitchell или Alldata) для идентификации проводов: обычно это два провода – сигнальный (часто фиолетовый с черной полосой) и масса (черный). Проверьте отсутствие обрывов или короткого замыкания на корпус автомобиля. Если проводка исправна, но сигнал не поступает, замените датчик – его артикул для 3.3L и 3.8L двигателей: 05236333AA.
Проверьте работу фонарей заднего хода: если они не загораются при включении передачи, но датчик и проводка исправны, проблема может быть в реле или блоке управления. На моделях 2001–2007 годов реле заднего хода расположено в блоке предохранителей салона (позиция R12). Замените его на заведомо исправное и повторите проверку. Если фонари по-прежнему не работают, обратитесь к диагностическому сканеру для считывания ошибок по CAN-шине – коды P0850 или P0720 укажут на неисправность цепи датчика.
