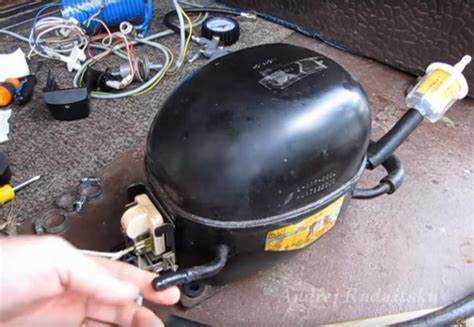

Какое давление создает компрессор от холодильника

Рабочее давление компрессора холодильника – ключевой параметр, определяющий эффективность и долговечность системы. Для большинства бытовых моделей нормой считается давление нагнетания в диапазоне 8–12 бар (для R134a) и 10–15 бар (для R600a). На стороне всасывания значения должны составлять 0,5–2 бар в зависимости от типа хладагента и температурного режима. Превышение этих показателей на 20–30% указывает на неисправности: засор капиллярной трубки, износ клапанов или перегрев компрессора.

Расчет давления требует учета температуры конденсации и испарения. Например, для R134a при температуре конденсации +55°C давление нагнетания составит 13,5 бар, а при +30°C – 7,7 бар. На стороне испарителя при -20°C давление всасывания будет около 0,8 бар. Эти данные берутся из p-h диаграмм хладагентов, где по оси абсцисс откладывается энтальпия, а по ординате – давление. Отклонение фактических значений от расчетных более чем на 10% требует диагностики.

Измерение давления проводится манометрическим коллектором с точностью ±0,1 бар. Подключение выполняется к сервисным портам: синий шланг – к всасывающему патрубку, красный – к нагнетательному. Перед замером холодильник должен проработать не менее 15 минут в режиме максимальной нагрузки. Если давление нагнетания стабильно превышает 16 бар (для R134a), проверяют чистоту конденсатора и уровень заправки хладагентом. При падении давления всасывания ниже 0,3 бар возможна утечка или неисправность терморегулирующего вентиля.

Корректировка давления осуществляется дозаправкой хладагента или регулировкой ТРВ (терморегулирующего вентиля). Для R600a норма заправки составляет 40–60 г на каждые 100 л объема холодильной камеры. Превышение дозы на 10 г увеличивает давление нагнетания на 1–1,5 бар. При снижении давления всасывания на 0,5 бар от нормы проверяют фильтр-осушитель и капиллярную трубку на предмет засоров. Расчет оптимального давления ведется по формуле:

P_нагн = P_конд + ΔP_компр,

где P_конд – давление конденсации, ΔP_компр – перепад давления на компрессоре (обычно 1–2 бар). Для точного подбора параметров используют специализированное ПО, например, CoolPack или Refrigeration Utilities.

Давление компрессора холодильника: нормы и расчеты

Нормальное давление на стороне всасывания компрессора бытового холодильника зависит от типа хладагента и температурного режима. Для R134a при температуре испарителя -23°C давление всасывания должно составлять 0,05–0,1 МПа (абс.), а нагнетания – 0,8–1,2 МПа. У систем с R600a (изобутан) эти значения ниже: 0,03–0,07 МПа на всасывании и 0,6–0,9 МПа на нагнетании при тех же условиях. Превышение верхних границ указывает на засор капиллярной трубки или перегрев компрессора, а заниженные показатели – на утечку хладагента или неисправность терморегулятора.

Расчет давления нагнетания выполняется по формуле P_нагн = P_конд + ΔP, где P_конд – давление конденсации, соответствующее температуре конденсации хладагента (например, +55°C для R134a дает ~1,4 МПа), а ΔP – потери давления в трубопроводе (обычно 0,1–0,3 МПа). Для R600a при +50°C конденсации P_конд составит ~0,7 МПа. Отклонение фактического давления от расчетного более чем на 15% требует проверки теплообменника на загрязнение или некорректную работу вентилятора.

Практический пример: при диагностике холодильника с R134a зафиксировано давление нагнетания 1,5 МПа при температуре окружающей среды +30°C. Расчетное P_конд для +55°C – 1,4 МПа, а с учетом потерь (0,2 МПа) ожидаемое давление – 1,6 МПа. Фактическое значение ниже на 6%, что укладывается в допуск, но при росте температуры до +35°C давление может выйти за пределы нормы, что потребует регулировки зазора клапанов компрессора или очистки конденсатора.

Для точного измерения используйте манометрический коллектор с классом точности не ниже 1,5. Подключайте его к сервисным портам на трубопроводах: синий шланг – к всасывающему патрубку, красный – к нагнетательному. Измерения проводите при установившемся режиме работы (не ранее 10 минут после запуска). При отсутствии сервисных портов допускается врезка тройников с обратными клапанами, но это увеличивает риск утечек – после диагностики обязательно проверяйте систему на герметичность электронным течеискателем.

Какое давление считается рабочим для компрессора бытового холодильника

Рабочее давление компрессора бытового холодильника зависит от типа хладагента и конструкции системы. Для наиболее распространённых хладагентов, таких как R134a, R600a (изобутан) и R12 (в старых моделях), нормы отличаются. Например, в системах с R134a давление нагнетания обычно составляет 8–12 бар, а всасывания – 0,5–1,5 бар. У моделей с R600a эти значения ниже: 6–9 бар на нагнетании и 0,3–1 бар на всасывании из-за меньшей плотности газа.

Температура окружающей среды напрямую влияет на давление. При +25°C давление нагнетания R134a может достигать 10 бар, а при +32°C – до 14 бар. Для R600a аналогичные показатели – 7 бар и 10 бар соответственно. Превышение этих значений сигнализирует о перегреве компрессора или засорении конденсатора. Регулярная проверка манометром помогает выявить отклонения до критического уровня.

Давление всасывания критично для эффективности охлаждения. Если оно падает ниже 0,2 бар для R134a или 0,1 бар для R600a, компрессор работает «вхолостую», что приводит к перегреву обмоток и снижению ресурса. Причинами могут быть утечка хладагента, засор капиллярной трубки или неисправность терморегулирующего вентиля. В таких случаях требуется диагностика с вакуумированием системы и дозаправкой.

Нормативные значения давления указываются в технической документации производителя. Например, для холодильников Атлант с R134a рабочее давление нагнетания – 9–11 бар, а для Liebherr с R600a – 6–8 бар. Отклонение на 10–15% от этих значений допустимо при стабильной работе, но превышение на 20% требует немедленного вмешательства. Игнорирование таких сигналов приводит к выходу из строя компрессора.

Измерение давления проводится манометрическим коллектором на сервисных портах. Для R134a используют шкалу высокого давления (0–30 бар) и низкого (0–10 бар), для R600a – манометры с диапазоном 0–15 бар и 0–5 бар соответственно. Перед подключением необходимо стравить остаточное давление, чтобы избежать искажения показаний. Замеры выполняются при работающем компрессоре и стабильной температуре в камере.

Давление холостого хода (при выключенном компрессоре) должно быть близко к атмосферному – 1–1,5 бар для R134a и 0,8–1,2 бар для R600a. Если оно выше, это указывает на избыток хладагента или неисправность обратного клапана. При пониженном давлении возможна утечка или недостаточная заправка. В обоих случаях требуется корректировка количества хладагента с учётом рекомендаций производителя.

Для продления срока службы компрессора рекомендуется поддерживать давление в пределах 80–90% от максимальных значений. Например, для R134a оптимальное давление нагнетания – 8–10 бар, а для R600a – 5–7 бар. Регулярная очистка конденсатора и проверка герметичности системы помогают стабилизировать параметры. При замене компрессора или хладагента необходимо строго следовать спецификациям, указанным на шильдике агрегата.

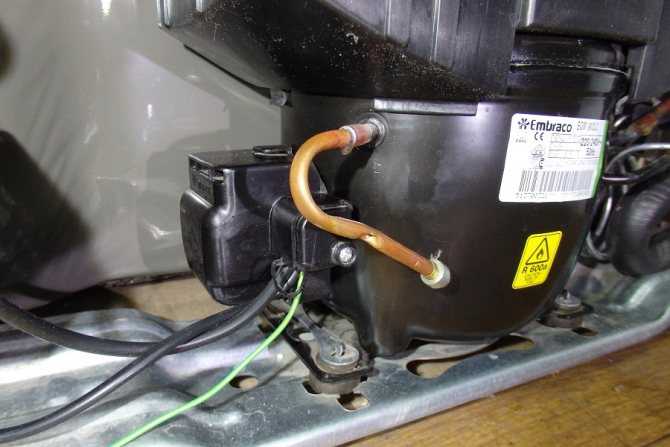

Как измерить давление нагнетания и всасывания в холодильном контуре

Для измерения давления нагнетания и всасывания потребуются манометрический коллектор с двумя шкалами (для R134a, R600a или другого хладагента) и сервисные вентили на трубопроводах компрессора. Подключите красный шланг коллектора к нагнетательному вентилю (обычно расположен на выходе компрессора), а синий – к всасывающему (на входе). Перед подключением убедитесь, что вентили закрыты, а система находится под давлением. Откройте вентили на коллекторе и дождитесь стабилизации показаний: нагнетание для бытовых холодильников с R134a должно составлять 8–12 бар, всасывание – 0,5–1,5 бар. Для R600a значения ниже: 6–9 бар и 0,2–0,8 бар соответственно.

Измерения проводятся при работающем компрессоре и стабильном температурном режиме (не менее 10–15 минут после запуска). Если давление нагнетания завышено (например, выше 15 бар для R134a), проверьте конденсатор на загрязнение или недостаточную вентиляцию. Низкое всасывающее давление (ниже 0,3 бар) может указывать на утечку хладагента или засор капиллярной трубки. Используйте электронный термометр для контроля температуры на входе и выходе испарителя: разница должна составлять 5–10°C. При отклонениях более 15°C требуется диагностика дросселирующего устройства.

После измерений закройте сервисные вентили и сбросьте давление из шлангов коллектора через специальный клапан, чтобы избежать выброса хладагента. Запишите показания для анализа: соотношение давлений нагнетания и всасывания должно соответствовать паспортным данным компрессора (обычно 4:1–8:1). При работе с R600a соблюдайте повышенные меры пожарной безопасности – хладагент взрывоопасен при концентрации в воздухе 1,8–8,4%.

Формулы для расчета оптимального давления в зависимости от хладагента

Оптимальное давление в системе холодильного компрессора определяется типом хладагента и его термодинамическими свойствами. Для расчета используют уравнения состояния, адаптированные под конкретный фреон. Основные формулы:

Уравнение Редлиха-Квонга (R-K): P = (R*T)/(V_m - b) - a/(√T * V_m * (V_m + b)), где a и b – эмпирические коэффициенты, зависящие от хладагента. Для R134a: a = 1.005 м⁶·Па·моль⁻², b = 9.57×10⁻⁵ м³·моль⁻¹. Применимо при температурах выше критической точки.
Модифицированное уравнение Пенга-Робинсона (PR): P = (R*T)/(V_m - b) - a(T)/(V_m² + 2bV_m - b²). Коэффициент a(T) рассчитывается как a(T) = a₀ * [1 + k(1 - √(T/T_c))]², где k – специфический параметр хладагента (для R410A k = 0.382). Точность ±2% в диапазоне -40°C до +60°C.
Упрощенная формула для R600a (изобутан): P = (R*T)/(V_m - 0.000114) - 1.21×10⁶/(V_m * (V_m + 0.000114)). Рабочий диапазон: 0.5–10 бар, погрешность ≤1.5%.

Для практических расчетов рекомендуется использовать специализированные библиотеки (CoolProp, REFPROP) или встроенные функции контроллеров холодильных установок. При ручном расчете критически важно учитывать поправочные коэффициенты на перегрев пара на всасывании (обычно +5–15 К) и переохлаждение жидкости перед дросселем (-3–8 К). Для смесевых хладагентов (например, R404A) давление рассчитывается как средневзвешенное по массовым долям компонентов с коррекцией на температурный глайд. При температуре конденсации +45°C оптимальное давление нагнетания для R404A составляет 18.5–20.5 бар, для R290 – 15.2–16.8 бар, для R717 (аммиак) – 17.8–19.3 бар.

Влияние температуры окружающей среды на давление компрессора

Температура окружающей среды напрямую коррелирует с давлением нагнетания компрессора холодильника. При повышении температуры воздуха на каждые 10°C давление на выходе компрессора возрастает на 5–8%, что обусловлено увеличением плотности хладагента в конденсаторе. Например, при стандартных +25°C давление R134a на нагнетании составляет 12–14 бар, а при +35°C оно поднимается до 15–17 бар. Превышение этих значений на 20% сигнализирует о необходимости проверки системы на перегрев или засорение.

Низкие температуры снижают давление всасывания, что приводит к уменьшению производительности компрессора. При −10°C давление всасывания для R600a падает до 0,5–0,7 бар против 1,0–1,2 бар при +20°C. Это увеличивает время работы компрессора на 30–40%, повышая износ механических частей. В таких условиях рекомендуется корректировать настройки терморегулятора или устанавливать дополнительные теплоизоляционные экраны.

Критическим фактором становится разница температур между окружающей средой и конденсатором. Оптимальный перепад – 10–15°C. При +40°C температура конденсации R134a достигает 50–55°C, что требует эффективного отвода тепла. Если перепад превышает 20°C, КПД системы снижается на 25–30%, а риск срабатывания защиты по высокому давлению возрастает в 2 раза. Для предотвращения этого необходимо обеспечить свободный обдув конденсатора с зазором не менее 10 см от стены.

Влажность воздуха усиливает негативное воздействие высоких температур. При относительной влажности выше 70% теплоотдача конденсатора ухудшается на 15–20%, так как водяной пар снижает эффективность конвекции. В регионах с тропическим климатом давление нагнетания может превышать норму на 10–12 бар, что требует использования хладагентов с более низким давлением конденсации, например R290, или установки дополнительных вентиляторов.

Компрессоры с инверторным управлением менее чувствительны к колебаниям температуры, но и они требуют адаптации. При +5°C инверторный компрессор снижает частоту вращения на 40–50%, поддерживая давление всасывания в пределах 0,8–1,0 бар. Однако при резких перепадах температуры (например, при переносе холодильника из +30°C в +5°C) система может не успеть стабилизироваться, что приводит к кратковременным скачкам давления до 20 бар. В таких случаях рекомендуется выдержать холодильник в выключенном состоянии 2–3 часа.

Для расчета допустимого давления нагнетания в зависимости от температуры используют формулу: P = P₀ × (1 + 0,005 × ΔT), где P₀ – базовое давление при +25°C, ΔT – отклонение температуры в градусах Цельсия. Например, для R134a при +45°C (ΔT = 20°C) расчетное давление составит 14 × (1 + 0,005 × 20) = 15,4 бар. Превышение этого значения на 10% указывает на необходимость диагностики системы.

Эксплуатация холодильника при температурах ниже +10°C или выше +43°C без корректировки параметров приводит к ускоренной деградации масла в компрессоре. При низких температурах масло густеет, увеличивая нагрузку на 20–25%, а при высоких – окисляется, снижая смазывающие свойства. В обоих случаях ресурс компрессора сокращается на 30–40%. Для продления срока службы рекомендуется использовать синтетические масла с индексом вязкости не ниже 150 и регулярно проверять давление в системе при смене сезонов.

Типовые значения давления для R134a, R600a и других распространенных хладагентов

R134a – один из самых распространенных хладагентов в бытовых холодильниках. При температуре испарения -25°C давление всасывания составляет 0,8–1,2 бар, а при +45°C конденсации – 10–12 бар. Для систем с температурой испарения -10°C давление всасывания поднимается до 1,5–2 бар, а конденсации при +50°C – до 13–15 бар. Превышение этих значений на 20% указывает на возможное засорение капилляра или избыток хладагента.

R600a (изобутан) работает при значительно более низких давлениях. При -25°C испарения давление всасывания не превышает 0,3–0,5 бар, а при +45°C конденсации – 6–7 бар. Для температуры испарения -10°C давление всасывания достигает 0,7–0,9 бар, конденсации при +50°C – 8–9 бар. Из-за низкого давления R600a требует точной дозировки: перезарядка на 10% увеличивает нагрузку на компрессор на 30–40%.

R404A используется в промышленных системах с высокими нагрузками. При -30°C испарения давление всасывания – 1,5–1,8 бар, конденсации при +40°C – 16–18 бар. Для температуры испарения -10°C давление всасывания возрастает до 3,5–4 бар, а конденсации при +50°C – до 22–24 бар. Критическое давление R404A – 37,3 бар, превышение которого приводит к резкому снижению эффективности и риску разгерметизации.

R410A применяется в современных кондиционерах и тепловых насосах. При -10°C испарения давление всасывания – 4–4,5 бар, конденсации при +45°C – 26–28 бар. Для температуры испарения +5°C давление всасывания достигает 7–8 бар, а конденсации при +55°C – 32–34 бар. Особенность R410A – высокая плотность пара, требующая использования компрессоров с увеличенной производительностью на 40–50% по сравнению с R22.

R290 (пропан) характеризуется низким давлением и высокой эффективностью. При -25°C испарения давление всасывания – 0,5–0,7 бар, конденсации при +45°C – 15–16 бар. Для температуры испарения -5°C давление всасывания поднимается до 1,2–1,4 бар, а конденсации при +50°C – до 18–19 бар. Из-за горючести R290 требует герметичных соединений и датчиков утечки с порогом срабатывания не выше 0,5% от заправки.

R1234yf – альтернатива R134a с низким потенциалом глобального потепления. При -20°C испарения давление всасывания – 1–1,3 бар, конденсации при +40°C – 9–10 бар. Для температуры испарения 0°C давление всасывания достигает 2,5–2,8 бар, а конденсации при +50°C – 13–14 бар. Отличие R1234yf – более низкая объемная холодопроизводительность, что требует увеличения объема заправки на 10–15% по сравнению с R134a.

При выборе хладагента учитывайте не только давление, но и термодинамические свойства. Например, R600a при одинаковой холодопроизводительности требует компрессора с объемом цилиндра в 2 раза больше, чем R134a. Для R410A и R404A критически важна чистота системы: остатки влаги или масла снижают давление конденсации на 5–7 бар, ухудшая теплообмен. Всегда сверяйте фактические значения с паспортными данными компрессора и используйте манометры с погрешностью не более ±0,1 бар.

Как проверить герметичность системы по отклонениям давления

Герметичность холодильного контура оценивают по стабильности давления в системе после остановки компрессора. Для этого подключают манометрический коллектор к сервисным портам на линии нагнетания и всасывания. Замеряют давление сразу после выключения компрессора и через 10–15 минут. Допустимое падение давления для систем на R134a и R600a – не более 0,05 МПа (0,5 бар) за 15 минут. Превышение этого значения указывает на утечку.

Перед проверкой убедитесь, что температура окружающей среды стабильна (±2°C) и компрессор работал не менее 20 минут. Колебания температуры искажают результаты: при охлаждении давление снижается естественным образом из-за конденсации хладагента. Для точности используйте электронные манометры с погрешностью не более ±0,01 МПа.

При обнаружении падения давления локализуйте утечку с помощью электронного течеискателя или мыльного раствора. Проверяйте места пайки, штуцеры, капиллярные трубки и зоны с видимыми следами масла – хладагент часто выходит вместе с компрессорным маслом. Для систем на R600a используйте течеискатели с диапазоном чувствительности от 1 г/год.

Если утечка не обнаружена визуально, проведите опрессовку азотом. Поднимите давление до 1,5 МПа (для R134a) или 1,2 МПа (для R600a) и выдержите 30 минут. Падение давления более 0,02 МПа за этот период подтверждает негерметичность. Азот инертен и не вступает в реакцию с материалами системы, что исключает ложные результаты.

В системах с переменным давлением (например, инверторных) проверку проводят в режиме максимальной нагрузки. Зафиксируйте давление нагнетания и всасывания при работе компрессора на 100% мощности, затем остановите его и отслеживайте изменения. Критическое падение давления в таких системах – 0,07 МПа за 10 минут.

Для оценки микроутечек используйте метод вакуумирования. Создайте разрежение до -0,1 МПа и выдержите систему 24 часа. Если давление поднимется выше -0,08 МПа, утечка присутствует. Этот метод эффективен для обнаружения дефектов в теплообменниках и соединениях, не выявляемых при опрессовке.

После ремонта повторно проверьте герметичность по тем же критериям. Зафиксируйте результаты в сервисном журнале с указанием даты, температуры окружающей среды, типа хладагента и точек подключения манометров. Это позволит отслеживать динамику и выявлять повторные утечки на ранних стадиях.

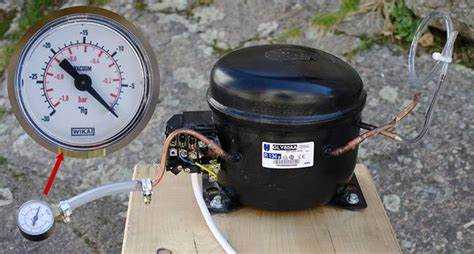

Причины падения давления всасывания и способы их устранения

Падение давления всасывания в холодильном компрессоре чаще всего связано с неисправностями в системе циркуляции хладагента. Основные причины: засорение фильтра-осушителя, частичная закупорка капиллярной трубки или терморегулирующего вентиля (ТРВ), а также утечки хладагента. При засорении фильтра давление на всасывании может снижаться на 0,2–0,5 бар, что приводит к перегреву компрессора и снижению холодопроизводительности. Диагностика проводится манометрическим коллектором: если разница давлений до и после фильтра превышает 0,1 бар, требуется замена элемента.

Утечки хладагента – наиболее критичная причина. Даже микроскопические трещины в трубопроводах, пайках или теплообменниках вызывают постепенное снижение давления. Для обнаружения используют электронные течеискатели с чувствительностью до 5 г/год или ультрафиолетовый краситель. При утечке свыше 10% от заправочной массы хладагента (например, 50 г для системы с R134a на 500 г) требуется полная перезаправка с предварительным устранением дефекта аргонодуговой сваркой.
Неправильная настройка ТРВ. Если вентиль открыт недостаточно, давление всасывания падает ниже нормы (для R404A – 1,5–2,5 бар в зависимости от температуры кипения). Проверка проводится по перегреву: при нормальной работе он составляет 5–8°C. Корректировка осуществляется поворотом регулировочного винта (обычно на 1/4 оборота за раз) с последующим контролем параметров через 15–20 минут.

Засорение испарителя инеем или маслом – распространенная проблема в системах с недостаточной циркуляцией масла или при низких температурах окружающей среды. Слой инея толщиной более 3 мм снижает теплообмен, что приводит к падению давления всасывания на 0,3–0,7 бар. Решение: принудительная разморозка с последующей проверкой работы ТЭНа оттайки (сопротивление должно быть в пределах 200–400 Ом). В системах с маслоотделителем проверяют его чистоту – засорение на 30% увеличивает сопротивление потоку на 15–20%.

Недостаточная производительность компрессора из-за износа механических частей или электрических неисправностей также вызывает падение давления. При износе поршневых колец или клапанов объемный КПД компрессора снижается на 10–15%, что проявляется в падении давления всасывания на 0,4–0,6 бар. Диагностика: замер тока потребления – превышение номинала на 20% указывает на механический износ. В таких случаях требуется капитальный ремонт или замена компрессора. Для электрических неисправностей (например, межвитковое замыкание обмоток) характерно падение давления при одновременном росте температуры корпуса свыше 90°C.

Проверьте герметичность системы с помощью азота под давлением 15–20 бар. Выдержите 24 часа – падение давления не должно превышать 0,1 бар.
Очистите фильтр-осушитель и капиллярную трубку продувкой азотом под давлением 10 бар. При сильном загрязнении замените элементы.
Отрегулируйте ТРВ по перегреву, используя манометрический коллектор и термометр. Для R134a при температуре кипения -10°C давление всасывания должно быть 1,5–1,8 бар.
Проверьте уровень масла в компрессоре – он должен находиться в пределах 50–70% от смотрового стекла. При недостатке долейте масло той же марки (например, POE для R134a).
Замените компрессор, если объемный КПД упал ниже 70% (определяется по соотношению давлений нагнетания и всасывания).
