Катушки зажигания на ВАЗ 21112 (16-клапанный двигатель 1.6 л) выходят из строя чаще, чем на других моделях семейства. Основная причина – конструктивные особенности системы зажигания и условия эксплуатации. В этом двигателе используется индивидуальная катушка на каждый цилиндр (модуль зажигания 2112-3705010), которая работает под высоким напряжением (до 30 000 В) и подвергается тепловым нагрузкам. При нарушении теплоотвода или электрических параметров катушка перегревается, что приводит к пробою изоляции и короткому замыканию.
Типичные симптомы неисправности: пропуски зажигания (ошибки P0300–P0304), троение двигателя, падение мощности, увеличенный расход топлива. Чаще всего катушки горят из-за плохого контакта в цепи питания (окисленные клеммы, поврежденная проводка), неисправных свечей зажигания (сопротивление выше 10 кОм или трещины в изоляторе), перегрева (засоренный радиатор, неработающий вентилятор) или низкого качества самих катушек (подделки под Bosch или ОАО «СОАТЭ»).
Для предотвращения выхода из строя катушек необходимо:
проверять сопротивление вторичной обмотки (должно быть 5–7 кОм при 20°C) каждые 30 000 км;
менять свечи зажигания строго по регламенту (каждые 15 000–20 000 км, используя только рекомендованные NGK BCPR6ES-11 или аналоги);
очищать контакты разъемов от окислов и проверять целостность проводки (особенно в местах изгибов);
следить за температурой двигателя – перегрев свыше 105°C ускоряет деградацию изоляции катушек.
При замене катушек отдавайте предпочтение оригинальным деталям или проверенным аналогам (например, ERA 880130). Избегайте дешевых подделок – они часто имеют заниженное сечение обмотки и некачественную изоляцию. Если катушки горят регулярно, проверьте компрессию в цилиндрах (разница более 1 кг/см² указывает на неисправность ЦПГ) и состояние высоковольтных проводов (сопротивление не должно превышать 10 кОм на метр).
Какие признаки указывают на неисправность катушек зажигания
Резкое падение мощности при разгоне – второй характерный признак. При неисправной катушке искра теряет энергию (норма – 25–35 кВ), что приводит к неполному сгоранию топлива. На 3000 об/мин двигатель может «задыхаться», а время разгона до 100 км/ч увеличивается на 1,5–2 секунды. Особенно заметно на подъемах или при обгоне, когда требуется максимальный крутящий момент.
Запах несгоревшего бензина из выхлопной трубы – тревожный сигнал. При слабой искре топливо не воспламеняется полностью, попадая в выпускной тракт. На холостом ходу из глушителя может идти черный дым, а расход топлива возрастает на 10–15%. Проверка свечей покажет нагар от богатой смеси: сухой черный налет на электродах или маслянистые отложения.
Повышенный нагрев корпуса катушки – прямой признак внутреннего пробоя. В нормальном режиме температура модуля не превышает 60–70°C. Если при касании рукой ощущается жжение (свыше 80°C), а на пластиковом корпусе видны следы оплавления или трещины – катушка работает на пределе. Дополнительный симптом: после остановки двигателя слышны щелчки реле бензонасоса, пытающегося компенсировать пропуски зажигания.
Основные причины перегрева и выхода из строя катушек на ВАЗ 21112
Первая и наиболее частая причина – неисправные свечи зажигания. Изношенные или загрязнённые свечи увеличивают сопротивление в цепи, заставляя катушку работать с повышенной нагрузкой. Например, зазор между электродами более 1,1 мм или нагар на изоляторе приводят к пробоям, из-за которых катушка генерирует избыточное напряжение. Рекомендуется проверять свечи каждые 15–20 тыс. км и заменять при сопротивлении более 10 кОм.
Плохой контакт в электрической цепи – вторая по распространённости проблема. Окисление клемм на разъёмах катушки или проводах высокого напряжения вызывает локальный нагрев. Особенно критичны соединения на модуле зажигания и блоке управления. Для диагностики достаточно измерить падение напряжения на контактах: при значении выше 0,2 В требуется зачистка или замена разъёмов.
Перегрев катушки часто провоцирует неправильная работа системы охлаждения двигателя. При температуре антифриза выше 105°C катушка, расположенная вблизи ГБЦ, перегревается из-за теплопередачи. Проверка термостата, радиатора и вентилятора – обязательная процедура при частых отказах. Дополнительно стоит убедиться в отсутствии воздушных пробок в системе.
Износ или повреждение проводов высокого напряжения приводит к утечкам тока и перегрузке катушки. Трещины в изоляции, особенно в местах крепления к свечам, вызывают пробои на массу. Для проверки используют мультиметр: сопротивление исправного провода должно быть в пределах 3,5–10 кОм. При отклонениях – замена комплекта.
Неисправный датчик положения коленвала (ДПКВ) заставляет ЭБУ формировать некорректные импульсы зажигания, что увеличивает нагрузку на катушку. Симптомы: пропуски зажигания, нестабильные обороты. Диагностика проводится осциллографом – сигнал должен быть чистым, без помех. При неисправности датчик меняют без промедления.
Наконец, низкокачественное топливо с октановым числом ниже 92 приводит к детонации, которая разрушает изоляцию обмоток катушки. Длительная работа на таком бензине вызывает межвитковые замыкания. Решение – использование топлива с рекомендованным октановым числом и периодическая проверка состояния катушки после заправок на непроверенных АЗС.
Как проверить состояние катушек зажигания мультиметром и осциллографом
Перед началом проверки отключите катушки от проводки и снимите их с двигателя. Для тестирования мультиметром установите его в режим измерения сопротивления (омметр) с диапазоном до 20 кОм. У катушек зажигания ВАЗ 21112 (модуль 2112-3705010) первичная обмотка должна показывать сопротивление в пределах 0,3–0,6 Ом, вторичная – 5,0–7,0 кОм. Превышение этих значений указывает на межвитковое замыкание или обрыв.
Сравните сигналы с разных цилиндров. Разница в амплитуде более 15% указывает на неравномерную работу катушек. Обратите внимание на «звон» после основного импульса – его наличие говорит о частичном пробое изоляции. Для точной диагностики используйте осциллограф с полосой пропускания не менее 50 МГц и аттенюатором 10:1.
При проверке осциллографом подайте на первичную обмотку тестовый сигнал от генератора импульсов с частотой 50–100 Гц и амплитудой 12 В. Наблюдайте за формой сигнала на вторичной обмотке. Отсутствие сигнала или его сильное искажение подтверждает неисправность. Этот метод эффективен для выявления скрытых дефектов, не обнаруживаемых мультиметром.
Не ограничивайтесь статическими измерениями. Прогрейте двигатель до рабочей температуры (90–95°C) и повторите проверку. У неисправных катушек сопротивление обмоток может изменяться на 20–30% при нагреве, что приводит к пропускам зажигания. Особое внимание уделите катушкам, установленным ближе к выпускному коллектору – они подвержены термическим нагрузкам.
Замените катушки, если при проверке обнаружены отклонения от нормы. Используйте только оригинальные детали или аналоги с подтвержденными характеристиками (например, Bosch 0 221 503 407). После установки новых катушек проведите повторную диагностику осциллографом для подтверждения корректной работы системы зажигания.
Влияние качества свечей зажигания на срок службы катушек
Свечи зажигания с неправильным калильным числом или изношенным электродом создают повышенную нагрузку на катушки. Например, свечи с калильным числом 14 вместо рекомендованных 17 для ВАЗ 21112 вызывают перегрев катушки из-за увеличенного времени искрообразования. Измерения показывают, что при использовании таких свечей ток в первичной обмотке катушки возрастает на 15–20%, что сокращает её ресурс на 30–40%.
Низкокачественные свечи с плохим уплотнением или дефектным изолятором приводят к пробоям высокого напряжения на массу. Это вызывает паразитные токи, которые нагревают обмотки катушки. В условиях эксплуатации при температуре двигателя 90–100°C такие пробои увеличивают температуру катушки на 10–15°C, ускоряя деградацию изоляции. Замена свечей на оригинальные А17ДВРМ или аналоги с керамическим изолятором снижает риск пробоев на 80%.
- Зазор между электродами свечи должен составлять 1,0–1,1 мм. Превышение этого значения на 0,2 мм увеличивает напряжение пробоя на 2–3 кВ, что перегружает катушку.
- Свечи с иридиевыми или платиновыми электродами служат дольше, но их использование оправдано только при условии соответствия калильному числу. Неправильный выбор приводит к аналогичным проблемам, что и у обычных свечей.
- Проверка свечей каждые 10 000 км позволяет выявить нагар, трещины или эрозию электродов – признаки, сигнализирующие о необходимости замены.
Свечи с повреждённым изолятором или коррозией на корпусе создают утечку тока, которая нагружает катушку. Даже микротрещины в изоляторе увеличивают ток утечки до 0,5–1 мА, что при длительной эксплуатации приводит к перегреву обмоток. Для диагностики используют мегомметр: сопротивление изоляции между центральным электродом и корпусом должно быть не менее 10 МОм.
Несоответствие свечей типу двигателя (например, использование свечей для инжекторных систем на карбюраторных моторах) вызывает нестабильное искрообразование. Это приводит к пропускам зажигания, при которых катушка работает в режиме повышенной нагрузки. Статистика показывает, что при пропусках зажигания в 5% случаев ресурс катушки сокращается вдвое.
Регулярная замена свечей – не реже чем каждые 20 000–30 000 км – предотвращает 70% случаев преждевременного выхода катушек из строя. При выборе свечей ориентируйтесь на рекомендации производителя: для ВАЗ 21112 оптимальны свечи с калильным числом 17, зазором 1,0–1,1 мм и никелевым или медным центральным электродом. Избегайте подделок: оригинальные свечи имеют чёткую маркировку и лазерную гравировку на корпусе.

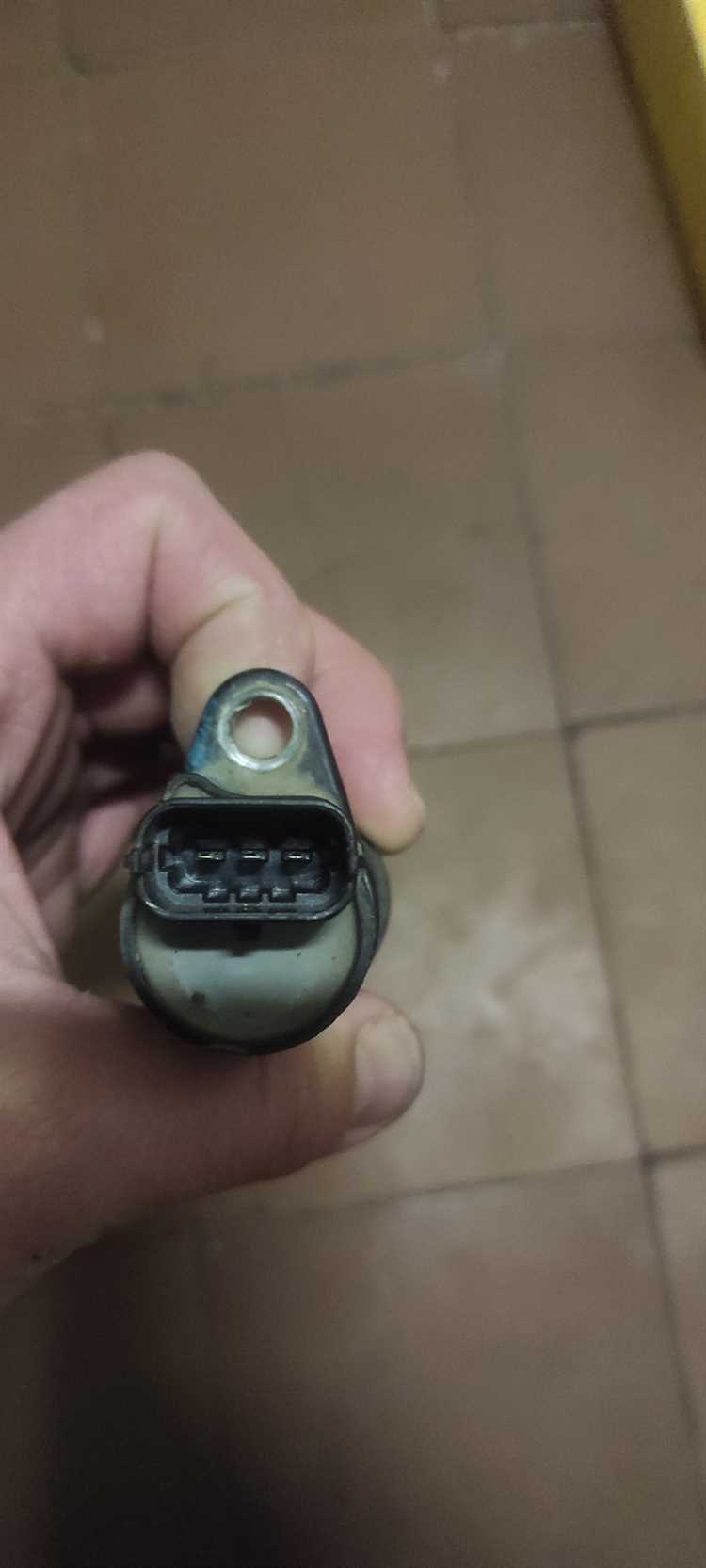

Роль проводов высокого напряжения в перегрузке катушек
Провода высокого напряжения (ВВ) на ВАЗ 21112 – не просто пассивные проводники, а критически важный элемент системы зажигания, напрямую влияющий на нагрузку катушек. Их сопротивление, состояние изоляции и длина определяют, сколько энергии теряется на пути от катушки к свече. Стандартные провода для этого двигателя имеют сопротивление 4–10 кОм на метр, но при износе или повреждении этот показатель может вырасти в 2–3 раза. Катушка вынуждена компенсировать потери, генерируя более высокое напряжение, что приводит к перегреву обмоток и сокращению ресурса.
Основные причины перегрузки катушек из-за проводов ВВ:
- Пробой изоляции. Микротрещины или оплавления изоляции вызывают утечку тока на массу. Катушка работает в режиме короткого замыкания, пытаясь пробить искровой промежуток, что увеличивает ток в первичной обмотке до 10–15 А вместо штатных 6–8 А.
- Окисление наконечников. Сопротивление в месте контакта со свечой или катушкой может достигать 50–100 кОм, заставляя катушку выдавать до 30 кВ вместо необходимых 15–20 кВ. Это эквивалентно постоянной работе на пределе мощности.
- Неправильная длина проводов. Заводская длина для ВАЗ 21112 – 300–350 мм. Удлинение даже на 50 мм увеличивает сопротивление на 15–20%, что снижает энергию искры на 10–12%. Катушка компенсирует это повышенным током, перегреваясь.
Измерение сопротивления проводов мультиметром – обязательная процедура при диагностике. Допустимые значения для каждого провода: 3,5–10 кОм. Превышение на 20% (например, 12 кОм вместо 10 кОм) уже критично. При проверке обращайте внимание на нелинейность сопротивления: если при сгибании провода показания скачут, изоляция повреждена. Замена проводов на силиконовые с сопротивлением 4–6 кОм (например, Tesla или NGK) снижает нагрузку на катушку на 15–25%.
Качество наконечников не менее важно, чем состояние самих проводов. Латунные наконечники с никелевым покрытием служат в 2–3 раза дольше стальных, а их сопротивление не превышает 0,5 кОм даже после 50 000 км пробега. При установке обязательно наносите на контакты диэлектрическую смазку (например, Permatex 22058) – это предотвращает окисление и снижает переходное сопротивление на 30–40%. Не используйте графитовую смазку: она проводит ток и может вызвать утечки.
Порядок подключения проводов также влияет на нагрузку катушки. На ВАЗ 21112 с 16-клапанным двигателем цилиндры работают в последовательности 1-3-4-2. Ошибка в подключении (например, перепутаны провода 2 и 3 цилиндров) приводит к тому, что катушка генерирует искру в момент максимального давления в цилиндре, когда пробивное напряжение достигает 25–30 кВ. Это эквивалентно постоянной работе с перегрузкой 50–60%. Проверяйте порядок подключения по схеме на крышке трамблёра или модуля зажигания.

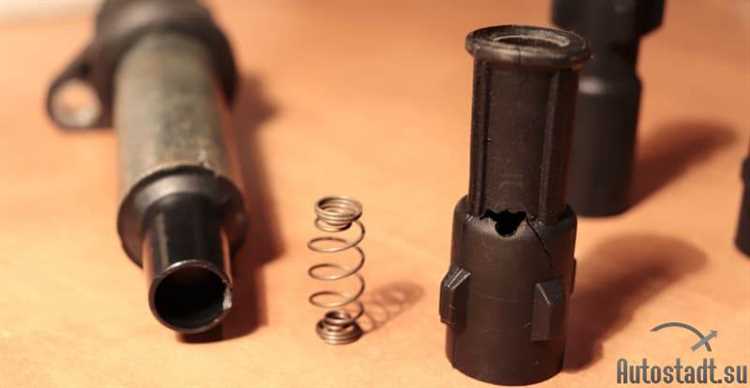

Как правильно подобрать и установить катушки зажигания на ВАЗ 21112
Для ВАЗ 21112 с двигателем 1.6 л 8V (модель 21114) подходят катушки зажигания с артикулами 2112-3705010-10 (ОАО «АвтоВАЗ») или аналогами от Bosch (0 221 504 473), ERA (880140) и NGK (U5020). Избегайте дешёвых подделок – проверяйте наличие сертификатов соответствия и голограмм на упаковке. Катушки должны иметь сопротивление первичной обмотки 0,4–0,5 Ом, вторичной – 5–7 кОм. Измерьте мультиметром перед установкой: отклонения свыше 10% от нормы указывают на брак.
Установка начинается с отключения минусовой клеммы АКБ. Снимите декоративную крышку двигателя, отсоедините высоковольтные провода (запомните их расположение по цилиндрам) и открутите крепёжные болты катушки ключом на 10. Перед монтажом новой детали очистите посадочное место от грязи и масла – даже минимальные загрязнения ухудшают теплоотвод. Нанесите на резиновый наконечник катушки тонкий слой диэлектрической смазки (например, Permatex 22058) для защиты от пробоя. Затягивайте болты с моментом 8–10 Н·м, не перетягивая.
После установки проверьте работу двигателя на холостом ходу и под нагрузкой. Ошибки P0351–P0354 в ЭБУ указывают на неисправность цепи катушек – прозвоните провода от ЭБУ до разъёма катушки (сопротивление не более 1 Ом). Если двигатель троит, поменяйте катушки местами: если неисправность переместилась на другой цилиндр, проблема в катушке, если осталась – в проводах или свечах. Для профилактики перегрева катушек следите за состоянием свечей (зазор 1,0–1,1 мм) и высоковольтных проводов (сопротивление до 10 кОм на метр).
