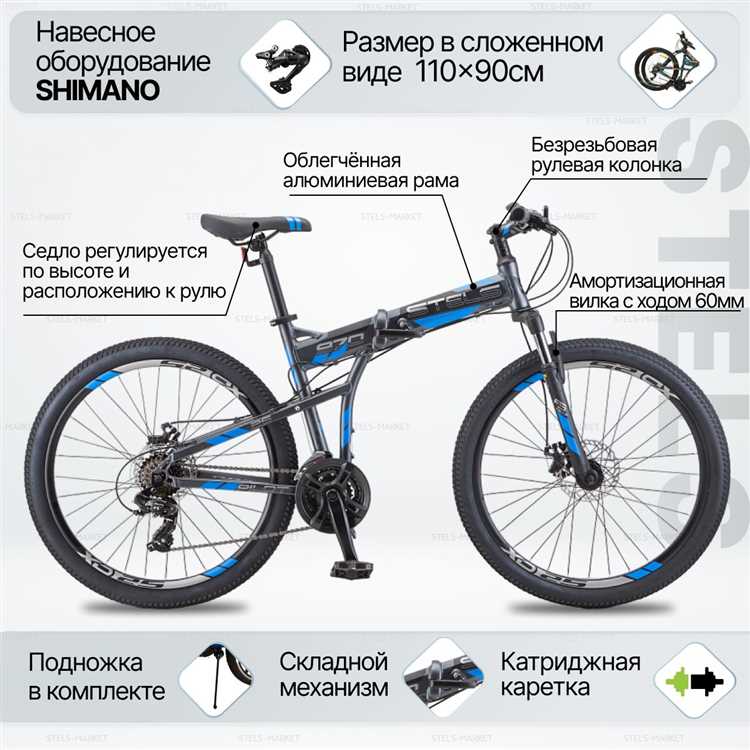

Люфт в складном механизме велосипеда Стелс – распространённая проблема, возникающая после 1 500–2 000 км пробега или при интенсивной эксплуатации в условиях повышенной влажности. Чаще всего страдают модели Navigator 300, Cross 400 и Folding 500, где зазор образуется в шарнире рамы или креплении рулевой колонки. Игнорирование дефекта приводит к ускоренному износу подшипников, появлению трещин в сварных швах и снижению управляемости на скорости свыше 25 км/ч.
Основные признаки люфта: стук при торможении, вибрация руля на неровностях, смещение рамы при складывании/разложении. Для диагностики достаточно приподнять переднее колесо и покачать вилку из стороны в сторону – зазор более 1–1,5 мм требует немедленного вмешательства. В 70% случаев причина кроется в ослаблении болтов шарнира (момент затяжки – 8–10 Н·м) или износе пластиковых втулок, которые теряют упругость после 3–4 лет эксплуатации.
Инструменты для устранения: шестигранники на 4, 5 и 6 мм, динамометрический ключ, смазка Lithium Grease NLGI 2 или Finish Line Teflon, а также ремкомплект втулок (артикул ST-08-12 для моделей до 2020 года). Работа займёт 30–40 минут, если следовать последовательности шагов без пропусков. Не используйте WD-40 для фиксации резьбы – состав вымывает заводскую смазку и провоцирует коррозию.
Какие инструменты понадобятся для диагностики и ремонта
Для выявления люфта в складном велосипеде Стелс потребуется набор шестигранных ключей – чаще всего 4, 5 и 6 мм. Эти размеры покрывают большинство крепежных элементов рамы, рулевой колонки и шарниров. Если люфт локализован в области педалей или каретки, пригодится ключ на 8 мм для подтяжки шатунов или съемник каретки с соответствующей головкой.
Штангенциркуль или линейка с точностью до 0,1 мм помогут измерить зазоры в шарнирах и подшипниковых узлах. Например, допустимый люфт в рулевой колонке не должен превышать 0,3 мм – превышение этого значения указывает на необходимость регулировки или замены подшипников. Для проверки затяжки болтов используйте динамометрический ключ с диапазоном 5–20 Н·м, чтобы избежать перетяжки.
Отвертка с плоским и крестовым шлицем пригодится для разборки пластиковых накладок и доступа к скрытым крепежам. В моделях Стелс с дисковыми тормозами может потребоваться TORX T25 для снятия ротора или калипера. Для диагностики состояния тросов и рубашек используйте кусачки с функцией обжима – это позволит быстро заменить изношенные элементы без дополнительных инструментов.
Смазка на основе тефлона или лития в аэрозольном баллоне или тюбике необходима для обработки подшипников, шарниров и резьбовых соединений. Избегайте густых смазок – они притягивают пыль и ускоряют износ. Для очистки деталей перед смазкой подойдет обезжириватель на спиртовой основе или специализированный очиститель для велосипедных цепей.
Если люфт обнаружен в подседельном штыре или шарнире рамы, потребуется специальный ключ для эксцентриков или разводной ключ с узкими губками. В некоторых случаях может понадобиться съемник подшипников – например, для замены промподшипников в задней втулке. Убедитесь, что съемник совместим с диаметром вала (обычно 8 или 10 мм).
Для проверки состояния амортизаторов и пружинных механизмов используйте манометр с диапазоном до 10 бар, если велосипед оснащен воздушной вилкой. Давление в вилке Стелс Navigátor или аналогичных моделей должно соответствовать рекомендациям производителя – обычно 1,5–2,5 бар в зависимости от веса райдера. Без манометра невозможно точно отрегулировать жесткость.
Набор для прокачки гидравлических тормозов (если они установлены) включает шприцы, трубки и тормозную жидкость DOT 4 или минеральное масло в зависимости от системы. Для моделей с механическими тормозами достаточно тросиков и регулировочных бочонков. Не забывайте о ветоши и перчатках – работа с тормозными системами требует чистоты, чтобы избежать попадания грязи в механизмы.
Как определить источник люфта в складном механизме
Первым шагом проверьте шарнирные соединения рамы. Возьмите велосипед за руль и седло, попробуйте покачать его в разные стороны, фиксируя внимание на складном узле. Если люфт ощущается в области петли, где соединяются две части рамы, проблема, скорее всего, в износе осей или ослаблении крепежа. Для точной диагностики используйте шестигранник на 5 или 6 мм – стандартный размер для большинства моделей Стелс – и проверьте затяжку болтов. Если болты крутятся свободно, но не затягиваются до конца, возможно, резьба сорвана или требуется замена шайб.
Осмотрите замок складного механизма. На моделях Стелс часто применяются эксцентриковые или рычажные замки, которые со временем разбалтываются. Снимите защитный кожух (если есть) и проверьте состояние пружины и фиксирующего зуба. Если зуб стерт или пружина потеряла упругость, замок не будет надежно фиксировать раму в сложенном состоянии. Замерьте зазор между ответными частями замка: допустимое значение – не более 0,5 мм. Превышение этого показателя указывает на необходимость регулировки или замены деталей.
Проверьте состояние подшипников в складном узле. Для этого зафиксируйте велосипед в вертикальном положении, приподнимите переднее колесо и попробуйте вращать педали назад. Если при этом слышен скрип или ощущается неравномерное сопротивление, подшипники могут быть изношены. На моделях Стелс с алюминиевой рамой подшипники часто устанавливаются в пластиковых или металлических стаканах – их износ приводит к люфту. Для проверки снимите защитную крышку (обычно крепится на 2–3 болтах) и осмотрите шарики: ржавчина, сколы или неравномерный износ – признаки необходимости замены.
Проанализируйте поведение рамы при нагрузке. Сложите велосипед и зафиксируйте замок, затем надавите на руль сверху вниз с усилием 10–15 кг. Если рама «играет» или слышен металлический стук, проблема в ослабленных соединениях или деформированных деталях. Особое внимание уделите местам крепления педалей и каретки: люфт в этих узлах часто маскируется под проблемы складного механизма. Для проверки используйте динамометрический ключ – момент затяжки болтов каретки должен составлять 35–45 Н·м, педалей – 30–40 Н·м.
Используйте метод визуального осмотра с подсветкой. Направьте яркий фонарь на складной узел и медленно вращайте раму, наблюдая за зазорами между деталями. Даже минимальный люфт (0,1–0,2 мм) будет заметен как смещение кромок металла. Особенно тщательно осмотрите места сварки и точки крепления дополнительных элементов (например, подножки или багажника) – трещины или деформации в этих зонах часто становятся причиной люфта. Если обнаружены повреждения, раму необходимо показать специалисту для оценки возможности ремонта.
Сравните результаты диагностики с заводскими допусками. В инструкции к велосипедам Стелс указано, что суммарный люфт в складном механизме не должен превышать 1 мм. Если ваши замеры показывают большее значение, а регулировка болтов и замка не дает результата, потребуется замена изношенных деталей. Оригинальные запчасти можно заказать по артикулам: ось складного узла – 12-0034, комплект подшипников – 12-0045, эксцентриковый замок – 12-0056. При установке новых деталей обязательно смажьте резьбу и трущиеся поверхности консистентной смазкой (например, Литол-24).
Пошаговая разборка узлов складного велосипеда Стелс
Перед началом разборки подготовьте инструменты: шестигранники на 4, 5 и 6 мм, отвёртку с плоским жалом, торцевой ключ на 10 мм, смазку (например, литол-24 или специализированную для велосипедов), ветошь и ёмкость для мелких деталей. Отсоедините аккумулятор (если велосипед электрический) и зафиксируйте раму в вертикальном положении с помощью подставки или упоров.
Первым демонтируйте складной механизм. Найдите центральный болт на шарнире рамы – обычно он скрыт под пластиковой заглушкой. Подденьте заглушку отвёрткой и выкрутите болт шестигранником на 6 мм. Удерживайте раму от случайного складывания, так как после снятия болта части могут разъединиться. Снимите шайбы и пружинные кольца, запомнив их порядок – это критично для последующей сборки.
Разберите рулевую колонку. Ослабьте стяжной болт выноса руля шестигранником на 5 мм, затем выкрутите верхний болт рулевой колонки (обычно на 6 мм). Аккуратно снимите вынос вместе с рулём, избегая повреждения тросов тормоза и переключателя. Если руль не снимается, слегка постучите по нему резиновым молотком – закисание резьбы часто встречается на моделях старше 3 лет.
- Отсоедините тросы тормозов и переключателя скоростей. Для этого:
- Ослабьте фиксирующие болты на тормозных ручках и переключателях.
- Вытащите тросы из рубашек, предварительно запомнив их траекторию.
- Снимите рубашки с рамы, если они закреплены хомутами – используйте кусачки или отвёртку.
- Демонтируйте педали. На правой педали резьба правая, на левой – левая. Используйте торцевой ключ на 15 мм или специальный педальный ключ. Если педаль не поддаётся, нанесите на резьбу проникающую смазку (WD-40) и подождите 10–15 минут.
Снимите заднее колесо. Ослабьте эксцентрик или открутите гайки ключом на 15 мм. Если установлена дисковая тормозная система, отсоедините калипер – выкрутите два болта на 5 мм. При наличии ободных тормозов разведите колодки в стороны, чтобы не повредить их при снятии колеса. Проверьте состояние оси и подшипников: люфт или хруст указывают на необходимость замены.
Разберите складной механизм педальной части. Найдите болты, соединяющие нижние перья рамы с шарниром (обычно два болта на 5 мм). Выкрутите их, удерживая раму от провисания. Если механизм закис, используйте рычаг – например, монтировку, но действуйте аккуратно, чтобы не погнуть перья. Осмотрите шарнирные соединения на предмет износа: трещины или деформации требуют замены деталей.
После разборки очистите все узлы от грязи и старой смазки. Используйте обезжириватель (бензин или специализированный состав) и щётку с жёсткой щетиной. Особое внимание уделите резьбовым соединениям и подшипникам. Нанесите новую смазку на трущиеся поверхности, избегая попадания на тормозные колодки и роторы. Сборку проводите в обратном порядке, контролируя момент затяжки болтов – для шарниров рамы он составляет 12–15 Н·м.
Чистка и смазка деталей перед устранением люфта
Люфт в складном велосипеде Стелс часто возникает из-за загрязнений и недостатка смазки в шарнирах, подшипниках и крепежных элементах. Перед регулировкой необходимо удалить абразивные частицы, старую смазку и окислы, которые ускоряют износ. Для чистки используйте безворсовую ткань, мягкую щетку (например, зубную) и обезжириватель на основе изопропилового спирта или специализированный велосипедный очиститель. Избегайте агрессивных растворителей – они могут повредить пластиковые и резиновые уплотнители.
Начните с разборки складного механизма: отсоедините раму в местах шарниров, снимите защитные кожухи и осмотрите подшипники. У велосипедов Стелс серии Navigato и Navigator часто забиваются песком втулки заднего треугольника – их промывайте под струей воды с последующей сушкой сжатым воздухом. Для труднодоступных мест используйте шприц с иглой, заполненный обезжиривателем, чтобы вымыть грязь из резьбовых соединений.
Особое внимание уделите каретке и рулевой колонке. В моделях Стелс 970 и 990 подшипники каретки нередко забиваются пылью из-за отсутствия герметичных уплотнений. Снимите шатуны, извлеките подшипники и промойте их в керосине или уайт-спирите, затем протрите насухо. Если на дорожках качения видны следы коррозии, замените подшипники – дальнейшая эксплуатация приведет к люфту и разрушению узла.
Для смазки шарниров складного механизма применяйте консистентные смазки с высокой адгезией: например, литиевую смазку Mobilgrease XHP 222 или специализированную велосипедную смазку Finish Line Premium. Наносите тонкий слой на оси и ответные части, избегая избытка – лишняя смазка притягивает грязь. В резьбовых соединениях используйте фиксатор резьбы средней прочности (Loctite 243), чтобы предотвратить самопроизвольное ослабление болтов.
Подшипники каретки и рулевой колонки смазывайте водостойкой консистентной смазкой с добавлением тефлона, например, Park Tool Polylube 1000. Наносите смазку равномерно по дорожкам качения, избегая попадания на резиновые уплотнители. Для открытых подшипников (как в некоторых моделях Стелс 630) используйте жидкие смазки типа Squirt Dry Lube – они меньше притягивают пыль, но требуют более частого обновления.
После смазки соберите механизм, затягивая болты с усилием, указанным в инструкции к велосипеду. Для Стелс момент затяжки шарниров складного механизма обычно составляет 8–10 Н·м, болтов каретки – 35–40 Н·м. Используйте динамометрический ключ, чтобы избежать перетяжки или недотяжки. Проверьте плавность хода складного механизма – он должен двигаться без заеданий, но и без излишней свободы.
Если после чистки и смазки люфт сохраняется, осмотрите детали на предмет износа. В складных велосипедах Стелс часто стираются пластиковые втулки в шарнирах – их можно заменить на бронзовые или капролоновые аналоги. Изношенные подшипники каретки или рулевой колонки также подлежат замене. Не пытайтесь устранить люфт затяжкой болтов сверх нормы – это приведет к деформации деталей и ускоренному износу.
Регулярная чистка и смазка продлевают срок службы складного механизма на 30–40%. Проводите процедуру каждые 500–700 км пробега или после езды в дождь. Храните велосипед в сухом месте, избегая попадания влаги на шарниры. При появлении скрипов или затрудненного складывания не откладывайте обслуживание – мелкие неисправности быстро перерастают в серьезные поломки.
Подтяжка болтов и регулировка зазоров в шарнирах
Начните с осмотра шарниров складного механизма: у велосипедов Стелс серии Navigator и Fusion чаще всего люфт возникает в местах крепления рамы к петлям. Используйте шестигранник на 5 мм для подтяжки болтов, расположенных на внутренней стороне шарниров – момент затяжки не должен превышать 6–8 Н·м, иначе резьба сорвется. Проверьте зазор, покачивая раму: допустимое смещение – не более 0,5 мм. Если болты затянуты, но люфт остается, снимите защитные заглушки и осмотрите шайбы – их износ или деформация требуют замены.
Для регулировки зазоров в петлях используйте тонкие металлические прокладки толщиной 0,1–0,3 мм. Установите их между шарниром и рамой, предварительно очистив поверхности от грязи и смазки. Затяните болты динамометрическим ключом, контролируя усилие: перетяжка приведет к заеданию механизма, а недостаточная затяжка – к повторному люфту. На моделях с алюминиевой рамой (например, Стелс Pilot 970) избегайте чрезмерного давления на петли – это может вызвать трещины в материале.
После регулировки нанесите на резьбу болтов фиксатор Loctite 243 или аналогичный состав средней прочности. Это предотвратит самопроизвольное ослабление крепежа при вибрации. Проверьте работу механизма складывания: рама должна двигаться плавно, без заеданий и посторонних звуков. Если люфт сохраняется, замените изношенные шарниры – оригинальные запчасти для Стелс имеют артикулы SH-01 (левая петля) и SH-02 (правая).
Замена изношенных компонентов складного механизма
Складной механизм велосипеда Стелс состоит из шарниров, осей, пружин и фиксирующих элементов. Признаки износа: затруднённое складывание, металлический скрежет, видимые зазоры между деталями. Начните с диагностики – проверьте каждый узел на наличие трещин, деформаций или коррозии. Особое внимание уделите осям шарниров: их диаметр не должен уменьшаться более чем на 0,2 мм от заводского значения (обычно 6–8 мм).
Для замены потребуются инструменты: шестигранники на 4, 5 и 6 мм, динамометрический ключ (момент затяжки 8–12 Н·м), штангенциркуль, смазка на литиевой основе (например, Литол-24). Перед разборкой сфотографируйте исходное положение деталей – это упростит сборку. Открутите фиксирующие болты шарниров, извлеките оси и осмотрите их на предмет износа. Если на поверхности видны канавки глубиной более 0,1 мм или овальность, замените деталь.
- Оси шарниров – артикул 12-0034 (оригинал), аналог: Shimano Y-5XH98020.
- Пружины фиксатора – артикул 12-0035, подходят от Dahon с доработкой по длине.
- Пластиковые втулки – артикул 12-0036, заменимы на бронзовые втулки с внутренним диаметром 6 мм.
При установке новых осей смажьте их тонким слоем литиевой смазки. Вставьте ось в шарнир, затяните болты динамометрическим ключом, соблюдая момент. Проверьте плавность хода – механизм должен складываться без заеданий, но с ощутимым сопротивлением. Если люфт сохраняется, замените пластиковые втулки на металлические или установите регулировочные шайбы толщиной 0,3–0,5 мм.
Пружины фиксатора часто теряют упругость после 3–4 лет эксплуатации. Измерьте их длину в свободном состоянии: номинал – 25 мм, при сжатии до 15 мм усилие должно составлять 10–12 Н. Если показатели ниже, замените пружину. При установке ориентируйте витки по направлению заводской сборки – это критично для корректной работы замка.
После сборки проведите тест: сложите и разложите велосипед 10–15 раз, контролируя отсутствие люфта и посторонних звуков. Если механизм работает жёстко, ослабьте затяжку болтов на 0,5–1 Н·м. При появлении скрипа нанесите каплю смазки на трущиеся поверхности. Замена компонентов продлевает срок службы складного узла на 2–3 года при условии регулярной чистки и смазки каждые 500 км пробега.
Проверка правильности сборки после устранения люфта
После затяжки болтов и регулировки узлов складного механизма велосипеда Стелс проведите визуальный осмотр шарниров. Обратите внимание на зазоры между металлическими деталями – они должны быть равномерными, без перекосов. Если на стыках видна смазка, убедитесь, что она распределена тонким слоем, а не выдавлена наружу. Излишки смазки удалите ветошью, чтобы избежать скопления грязи.
Проверьте фиксацию складного замка. Нажмите на рычаг или кнопку (в зависимости от модели) и убедитесь, что механизм срабатывает четко, без заеданий. Если замок не фиксируется с первого раза, ослабьте болты крепления на 1–2 оборота, выровняйте положение и затяните повторно. Для моделей с эксцентриковым зажимом (например, Стелс Navi) момент затяжки должен составлять 5–7 Н·м.
- Покачайте раму в разложенном состоянии: люфт в шарнирах недопустим. Допускается едва заметное смещение (до 0,5 мм) только при приложении усилия свыше 10 кг.
- Проверьте параллельность колес: расстояние между перьями рамы и покрышками должно быть одинаковым с обеих сторон. Разница более 2 мм указывает на перекос.
- Оцените работу педалей и каретки: вращение должно быть плавным, без посторонних звуков. Если слышен скрип или ощущается сопротивление, разберите узел и нанесите свежую смазку (например, литол-24).
Протестируйте велосипед на ходу. Начните с короткого заезда (50–100 м) по ровной поверхности. Обратите внимание на поведение рамы: вибрация, дребезжание или нехарактерные звуки свидетельствуют о недотянутых болтах или деформации деталей. При обнаружении дефектов остановитесь и повторно проверьте все соединения.
Для моделей с амортизационной вилкой (Стелс Navigator 900) дополнительно проверьте работу подвески. Сожмите вилку руками – она должна возвращаться в исходное положение без задержек. Если ход неравномерный, отрегулируйте предварительную нагрузку пружины согласно инструкции (обычно 1–2 оборота регулировочного кольца).
- Затяните все болты динамометрическим ключом. Для складных велосипедов Стелс используйте следующие моменты затяжки:
- Болты шарниров рамы: 8–10 Н·м;
- Крепление седла: 5–7 Н·м;
- Болты рулевой колонки: 12–15 Н·м;
- Эксцентрики колес: 6–8 Н·м.
- Повторно проверьте люфт через 10–15 км пробега. Если он появился снова, замените изношенные детали (например, втулки шарниров или подшипники).
Особое внимание уделите креплению багажника и крыльев (если установлены). Болты должны быть затянуты так, чтобы аксессуары не смещались при езде, но не перетянуты – это может привести к деформации рамы. Для проверки покачайте багажник рукой: допустимое смещение – не более 1 мм.
Завершите проверку осмотром тросов и рубашек. Убедитесь, что они не пережаты складным механизмом и не имеют резких изгибов. Тросы тормоза и переключателя должны свободно перемещаться внутри рубашек. Если обнаружены повреждения, замените их – даже микроразрывы могут привести к отказу тормозов на ходу.
