Задний переключатель – ключевой элемент трансмиссии, отвечающий за точность и плавность переключения передач. Даже незначительные отклонения в его настройке приводят к проскакиванию цепи, затруднённому переключению или преждевременному износу кассеты и роликов. Правильная регулировка требует не более 15–20 минут и базового инструмента: шестигранника на 5 мм, отвёртки с плоским шлицем и, при необходимости, тросика диаметром 1,1–1,2 мм.
Перед началом работ проверьте состояние переключателя: износ параллелограмма, люфт в подвесе и целостность роликов. Если на последних видны сколы или глубина зубьев уменьшилась на 30% и более – замените их. Также убедитесь, что петух (держатель переключателя) не деформирован: отклонение от плоскости более чем на 2 мм критично и требует правки или замены. Для проверки используйте линейку или специальный шаблон.
Настройка начинается с установки цепи на самую маленькую звезду кассеты и самую большую переднюю. Это базовое положение исключает влияние натяжения троса на регулировку. Винт ограничителя высоких передач (H) должен быть закручен так, чтобы верхний ролик переключателя находился строго под малой звездой – допустимое отклонение не более 0,5 мм. Превышение этого значения приведёт к сбросу цепи за пределы кассеты при переключении.
Следующий шаг – регулировка натяжения троса. Ослабьте фиксирующий болт на переключателе, вытяните трос рукой и затяните болт с усилием 4–5 Н·м. Затем, вращая барабан на манетке или регулировочный винт на переключателе, добейтесь, чтобы цепь переходила на следующую звезду при одном щелчке манетки. Если переключение запаздывает – увеличьте натяжение, если цепь перескакивает через звезду – уменьшите.
Финальный этап – проверка работы на всех передачах. Переключайтесь последовательно, начиная с самой высокой передачи, и следите за реакцией цепи. На средних звёздах (3–6) допустимо лёгкое потрескивание, но на крайних (1 и 7–12) переключение должно быть мгновенным и бесшумным. Если цепь не поднимается на большую звезду – ослабьте винт ограничителя низких передач (L) на четверть оборота. При сбросе на меньшую звезду – затяните его.
Какие инструменты понадобятся для регулировки переключателя
Для точной настройки заднего переключателя достаточно трёх основных инструментов: шестигранников на 4 и 5 мм (для регулировки винтов ограничителя и крепления тросика) и отвёртки с плоским шлицем (для подстройки натяжения троса и положения рамки). Шестигранники должны быть качественными – из хромованадиевой стали, чтобы не слизать грани болтов на переключателе Shimano или SRAM. Если велосипед оснащён переключателем с креплением типа Direct Mount, потребуется ключ Torx T25.
Дополнительно пригодится тросовый зажим или пассатижи с узкими губками – они помогут надёжно зафиксировать трос при регулировке натяжения, особенно если штатный болт крепления троса изношен. Для проверки работы системы после настройки используйте велосипедный стенд или попросите помощника приподнять заднее колесо, чтобы крутить педали вручную. Без этого сложно оценить плавность переключения под нагрузкой.
Если переключатель долго не обслуживался, может потребоваться очиститель цепи и смазка для тросов. Аэрозольные очистители на основе изопропанола удаляют грязь и старую смазку из рубашек троса, а силиконовая или тефлоновая смазка снижает трение, продлевая срок службы системы. Избегайте WD-40 – она вымывает заводскую смазку и оставляет липкий налёт.
Как проверить состояние троса и рубашки перед настройкой
Трос и рубашка – критически важные элементы, влияющие на точность переключения. Начните с визуального осмотра: ищите заломы, ржавчину или потертости на тросе, особенно в местах выхода из рубашки и крепления к переключателю. Рубашка не должна иметь трещин, вздутий или деформаций – даже микроскопические повреждения увеличивают трение и ухудшают работу системы. Проверьте фиксацию наконечников рубашки: они должны плотно сидеть в раме или петухе, без люфта или смещения.
Для проверки функциональности выполните следующие действия:
- Отсоедините трос от переключателя, оставив его в рубашке.
- Потяните трос рукой, перемещая манетку – движение должно быть плавным, без заеданий и рывков.
- Если трос застревает или требует чрезмерных усилий, замените его вместе с рубашкой: смазка временно улучшит ситуацию, но не устранит износ.
- Проверьте длину рубашки: при полном повороте руля она не должна натягиваться или провисать – это приводит к нестабильной работе.
Обратите внимание на места контакта троса с рамой и переключателем. Если трос трется о металл или пластик, установите защитные втулки или замените рубашку на более длинную. В системах с внутренней прокладкой троса (например, в карбоновых рамах) убедитесь, что рубашка не перекручена и не сдавлена в каналах – это вызывает сопротивление и ускоряет износ.
Завершите проверку тестом на растяжение: закрепите трос в переключателе, натяните его с усилием 5–7 кг и переключайте передачи. Если трос провисает или переключение запаздывает, замените его – даже новый трос может иметь заводской брак или остаточную деформацию от хранения.

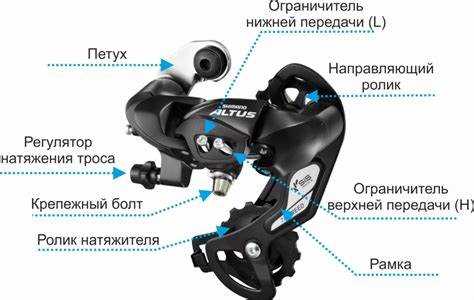

Установка цепи на самую маленькую звезду и регулировка натяжителя
Проверьте положение направляющего ролика натяжителя: он должен находиться строго под малой звездой. Если ролик смещён, ослабьте крепёжный болт переключателя на петухе (обычно на 10 мм) и аккуратно подвиньте корпус, пока ролик не окажется на одной линии со звездой. Затяните болт с усилием 5–7 Н·м, избегая перекосов.
Натяжение цепи регулируется винтом с маркировкой «B» (или «петля») на корпусе переключателя. Вращайте его по часовой стрелке, чтобы увеличить расстояние между направляющим роликом и звездой, против – чтобы уменьшить. Оптимальный зазор: 5–7 мм для 11–12-скоростных систем, 3–5 мм для 8–10-скоростных. Превышение этих значений приведёт к проскакиванию цепи, меньший зазор – к повышенному шуму и износу.
Для проверки натяжения прокрутите педали назад: цепь должна свободно перемещаться по роликам без провисания или чрезмерного натяжения. Если цепь провисает более чем на 10 мм между роликами, увеличьте натяжение винтом «B». На моделях с прямым креплением переключателя (например, Shimano Shadow) допускается минимальный провис – до 5 мм.
При установке цепи на малую звезду обратите внимание на положение рамки переключателя: она не должна касаться спиц или рамы. Если задевание происходит, отрегулируйте ограничительный винт «H» (high) – вращайте его по часовой стрелке, пока рамка не отойдёт от препятствия на 1–2 мм. Для переключателей с верхним креплением (например, SRAM Eagle) проверьте также угол наклона рамки: он должен составлять 90° относительно оси малой звезды.
После регулировки натяжителя выполните тестовый переключение на все передачи. Если цепь не переходит на большую звезду или соскакивает, ослабьте винт «B» на 1/4 оборота и повторите проверку. Для систем с широким диапазоном передач (например, 1×12) допускается небольшое трение цепи о рамку на крайних передачах – это нормально при условии отсутствия проскакивания.
Финальная проверка: зафиксируйте велосипед на стойке, переключитесь на самую маленькую звезду и приложите усилие к педалям (как при резком старте). Цепь не должна соскакивать, а ролики натяжителя – издавать посторонних звуков. Если переключатель «гуляет» под нагрузкой, подтяните трос на 1–2 мм с помощью регулировочного барабана на манетке или корпусе переключателя.
Настройка ограничителя низшей передачи (L-винт)
Вращайте педали вручную, одновременно переключая манетку на высшую передачу (самая большая звезда). Если цепь не доходит до звезды или перескакивает за неё, требуется корректировка L-винта. Винт обычно маркирован буквой «L» или имеет отличительный цвет (чаще жёлтый). На большинстве переключателей поворот по часовой стрелке приближает рамку к колесу, против – отдаляет.
Для точной настройки используйте отвёртку с узким жалом (PH1 или PH2). Поворот на 1/8 оборота уже заметно влияет на положение переключателя. Если цепь с трудом заходит на звезду, ослабьте винт на 1/4 оборота. Если цепь падает за звезду, затяните на ту же величину. Проверяйте результат после каждого изменения, вращая педали без нагрузки.
На переключателях Shimano и SRAM L-винт воздействует на внутренний упор рамки, ограничивая её движение в сторону колеса. У моделей с прямым креплением (например, Shimano Shadow) винт может быть скрыт под корпусом – ищите его ближе к петуху. На переключателях Campagnolo винт часто расположен сбоку и требует шестигранника на 2 мм.
После грубой настройки проверьте плавность переключения с соседних звёзд. Цепь должна переходить на самую большую звезду без задержек и посторонних звуков. Если переключение происходит рывками, ослабьте натяжение троса регулировочным барабаном на манетке или переключателе на 1–2 щелчка. Избыточное натяжение троса маскирует неправильную настройку L-винта.
На велосипедах с кассетами 11–12 скоростей допуск на ошибку минимален. Даже небольшой перекос рамки вызывает шум или соскакивание цепи. В таких случаях используйте лазерный уровень или линейку для проверки параллельности роликов переключателя плоскости звезды. Расстояние от верхнего ролика до большой звезды должно составлять 5–7 мм.
При настройке учитывайте износ цепи и кассеты. Растянутая цепь или сточенные зубья звезды требуют более точной регулировки L-винта. Если после всех манипуляций цепь продолжает соскакивать, проверьте петух на изгиб – даже незначительная деформация смещает переключатель. Для диагностики используйте специальный шаблон или сравните положение рамки с эталонным велосипедом.
Завершите настройку тест-драйвом на ровной поверхности. Переключайтесь на самую большую звезду под нагрузкой, имитируя реальные условия езды. Если цепь остаётся на месте и переключение происходит чётко, фиксируйте положение L-винта каплей фиксатора резьбы (например, Loctite 222). На переключателях с пластиковыми винтами избегайте чрезмерного затягивания – момент силы не должен превышать 1,5 Н·м.
Регулировка натяжения троса для точного переключения передач
Натяжение троса – ключевой параметр, определяющий скорость и точность срабатывания переключателя. Начните с установки цепи на самую маленькую звезду кассеты и самую большую переднюю. Вращайте регулировочный барабан на манетке или корпусе переключателя против часовой стрелки до упора, затем верните его на 1–1,5 оборота назад. Это базовое положение исключит избыточное натяжение. Проверьте переключение на следующую звезду: если цепь не поднимается или делает это с задержкой, увеличьте натяжение, поворачивая барабан по часовой стрелке на 1/8 оборота за раз. Для Shimano и SRAM оптимальный люфт троса в положении натяжения – 2–3 мм между рубашкой и упором рамы.
При чрезмерном натяжении цепь будет самопроизвольно перескакивать на соседние звезды, особенно на больших передачах. Если регулировка барабаном не дает результата, ослабьте фиксирующий болт троса на переключателе на 2–3 оборота шестигранником на 5 мм, вручную натяните трос и затяните болт с моментом 4–5 Н·м. Для систем с прямым креплением троса (например, Campagnolo) используйте динамометрический ключ – перетяжка свыше 6 Н·м деформирует алюминиевый корпус. После настройки прокрутите педали назад и убедитесь, что цепь не задевает рамку переключателя на всех передачах.
Корректировка ограничителя высшей передачи (H-винт)
Вращайте H-винт по часовой стрелке, пока лапка не начнет упираться в цепь на звезде. Слышимый металлический скрежет или сопротивление при вращении педалей – сигнал о чрезмерном затягивании. Отверните винт на 1/8–1/4 оборота против часовой стрелки, чтобы обеспечить зазор в 0,5–1 мм между роликом переключателя и зубьями звезды. Для проверки прокрутите педали назад: цепь должна свободно двигаться по звезде без перекосов.
- Используйте отвертку с подходящим жалом: крестовую PH2 для большинства переключателей Shimano/SRAM или плоскую 3 мм для старых моделей.
- На переключателях с индексной системой (например, Shimano Deore, SRAM NX) после регулировки H-винта проверьте четкость переключения на высшую передачу – щелчок должен быть отчетливым, без задержек.
- Для переключателей с прямым креплением (как у Shimano Shadow RD+) H-винт часто расположен под углом – используйте зеркало или телефон с камерой для контроля положения лапки.
Если цепь продолжает соскакивать за звезду даже при правильно выставленном H-винте, проверьте износ кассеты и роликов переключателя. Зубья звезды с «акульими плавниками» (заостренные края) или ролики с выработкой более 0,5 мм требуют замены. Также осмотрите петух переключателя на предмет изгиба – отклонение более 2 мм от вертикали критично.
На велосипедах с 1x трансмиссией (например, SRAM Eagle) корректировка H-винта имеет особенности: из-за широкого диапазона кассеты (10–52T) лапка переключателя должна быть отодвинута дальше от звезды. Рекомендуемый зазор – 1–1,5 мм. Для проверки переключитесь на предпоследнюю передачу и убедитесь, что цепь не задевает рамку переключателя при вращении педалей.
После настройки H-винта протестируйте переключение под нагрузкой: разгонитесь на ровном участке и резко переключитесь на высшую передачу. Если цепь не встает четко или проскакивает, повторите регулировку с шагом в 1/8 оборота винта. Запомните положение винта по количеству оборотов от полностью закрученного состояния – это упростит последующие настройки.
Проверка плавности переключения на всех передачах
Поднимите заднее колесо, зафиксировав велосипед на стойке или перевернув его. Вращайте педали одной рукой, одновременно переключая передачи с самой низкой на высшую и обратно. Наблюдайте за цепью: она должна перемещаться между звездами без задержек, рывков или проскакиваний. Особое внимание уделите крайним передачам – на самой маленькой звезде цепь не должна задевать рамку переключателя, а на самой большой – натягиваться до упора троса. Если переключение запаздывает или требует дополнительного усилия, отрегулируйте натяжение троса с помощью барабана на манетке или винта на переключателе.
- Проверьте каждую передачу дважды: при медленном и быстром вращении педалей. На высоких оборотах цепь может вести себя иначе – например, «прыгать» через звезду или застревать между ними.
- Слушайте звук: скрежет или металлический лязг указывает на неверную настройку ограничительных винтов или износ цепи/кассеты. При необходимости замените изношенные компоненты.
- Если переключение нестабильно только на одной передаче, очистите звезду от грязи и смажьте цепь. Загрязнения часто становятся причиной локальных сбоев.
Что делать, если переключатель продолжает работать некорректно
Первым делом проверьте тросик и его рубашку. Износ, перегибы или загрязнение внутри рубашки увеличивают трение, что приводит к неточному переключению. Отсоедините тросик от переключателя, протяните его через рубашку и оцените сопротивление – если оно ощутимо, замените рубашку или весь комплект тросика. Для смазки используйте только тефлоновые или силиконовые составы, избегая густых смазок, которые притягивают грязь.
Осмотрите петух переключателя – металлическую пластину, к которой крепится сам механизм. Даже незначительный изгиб петуха смещает переключатель относительно кассеты, вызывая нечеткие переключения. Проверьте его визуально, сравнив с ровной линией цепи на самой большой звезде. Если петух деформирован, выпрямите его специальным инструментом или замените – попытки ездить с кривым петухом приведут к поломке переключателя.
Отрегулируйте натяжение тросика повторно, но с учетом люфта в системе. После стандартной настройки затяните регулировочный барабан на манетке до упора, затем ослабьте на 1–1,5 оборота. Переключитесь на самую маленькую звезду и проверьте, не задевает ли лапка переключателя за кассету. Если задевает, увеличьте натяжение тросика на четверть оборота и повторите тест.
Проверьте состояние роликов натяжителя. Изношенные или загрязненные ролики не удерживают цепь на нужной звезде, особенно под нагрузкой. Снимите цепь, прокрутите ролики рукой – они должны вращаться свободно, без заеданий. Если зубья сточены или пластик треснул, замените ролики. Для очистки используйте жесткую щетку и обезжириватель, избегая WD-40 – он смывает заводскую смазку.
Исключите проблемы с манеткой. Если переключение работает только в одном направлении или «пропускает» передачи, возможно, износился механизм индексации. Разберите манетку, очистите от старой смазки и грязи, нанесите тонкий слой консистентной смазки на шестерни. Если проблема сохраняется, манетка требует замены – ремонт не всегда оправдан.
Оцените износ кассеты и цепи. Цепь, растянутая более чем на 0,75% (проверяется специальным калибром), неточно ложится на зубья, вызывая проскакивания. Изношенная кассета имеет заостренные зубья и неравномерные впадины. Замените цепь и кассету одновременно – установка новой цепи на старую кассету ускорит ее износ и вернет проблему.
Проверьте крепление переключателя к петуху. Болт должен быть затянут с усилием 5–7 Н·м. Ослабленный болт позволяет переключателю смещаться под нагрузкой, особенно на неровностях. Используйте динамометрический ключ – перетяжка может сорвать резьбу в алюминиевом петухе.
Если все шаги выполнены, а проблема осталась, протестируйте переключатель на стенде или другом велосипеде. Неисправность может крыться в самом механизме – например, в износе параллелограмма или пружины. В таком случае ремонт экономически нецелесообразен: стоимость запчастей и работы превышает цену нового переключателя среднего уровня.
