Где находится стартер в ваз 2104

Стартер на ВАЗ 2104 установлен в нижней части двигателя, с правой стороны по ходу движения автомобиля. Он крепится к картеру сцепления тремя болтами М10 с головкой на 17. Точное расположение зависит от типа двигателя: на моделях с мотором объёмом 1,2–1,3 л стартер смещён ближе к коробке передач, а на 1,5–1,6 л – чуть выше из-за увеличенного блока цилиндров.

Для доступа к стартеру потребуется снять защиту картера (если установлена) и частично демонтировать выпускной коллектор на двигателях 1,5–1,6 л. На моделях с инжектором дополнительно придётся отсоединить жгут проводов датчика положения коленвала, который может мешать при извлечении агрегата. Работать удобнее снизу автомобиля, используя смотровую яму или подъёмник.

На фото стартер виден как цилиндрический узел с электромагнитным реле сверху и толстым силовым проводом, подключённым к аккумулятору. Клемма управления (тонкий провод) идёт от замка зажигания через реле стартера. Перед демонтажем обязательно отсоедините минусовую клемму АКБ, чтобы избежать короткого замыкания при случайном касании инструментом массы.

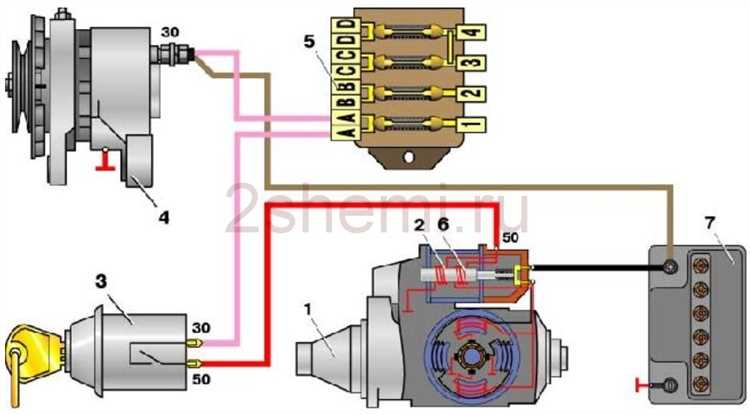

Схема подключения стартера на ВАЗ 2104 стандартная: плюсовой провод от аккумулятора (красный, сечением не менее 16 мм²) подключается к контактному болту реле, а управляющий провод (обычно синий или чёрный с белой полосой) – к клемме «50». При замене стартера проверьте состояние зубьев венца маховика: износ или сколы приведут к проскальзыванию бендикса и затруднённому запуску.

Если стартер не крутит, сначала проверьте напряжение на клемме «50» при повороте ключа зажигания – оно должно быть не ниже 10 В. При отсутствии напряжения прозвоните проводку от замка зажигания до реле стартера. Частые неисправности: подгорание контактов реле, износ щёток или заклинивание бендикса. Для диагностики реле подайте напрямую 12 В на клемму «50» – если стартер сработает, проблема в цепи управления.

Где расположен стартер на ВАЗ 2104: схема и фото

Стартер на ВАЗ 2104 установлен в нижней части двигателя, с правой стороны по ходу движения автомобиля. Его корпус крепится к картеру сцепления двумя болтами М10 с головкой на 17. Для доступа к стартеру потребуется снять защиту картера (если она установлена) и частично демонтировать выпускной коллектор или его тепловой экран, так как они перекрывают обзор и рабочее пространство.

На фото стартер виден как цилиндрический агрегат с электромагнитным реле сверху и зубчатым венцом на передней части. В моделях с карбюраторным двигателем (ВАЗ 21041) стартер расположен ближе к блоку цилиндров, а на инжекторных версиях (ВАЗ 21043) – смещён чуть ниже из-за особенностей компоновки впускного коллектора. Точное положение можно определить по проводу толстого сечения, идущему от аккумулятора к клемме реле.

Схема подключения стартера включает три основных элемента: плюсовой провод от АКБ (красный, сечением не менее 16 мм²), управляющий провод от замка зажигания (тонкий, обычно синий или чёрный) и «массу», замыкающуюся через корпус двигателя. На реле стартера расположены две клеммы: «30» (силовое питание) и «50» (управляющая цепь). При диагностике проверяйте надёжность контактов – окисление здесь приводит к падению напряжения и затруднённому запуску.

Для снятия стартера на ВАЗ 2104 потребуется ключ на 13 (для отсоединения проводов) и головка на 17 с удлинителем (для откручивания крепёжных болтов). Работайте снизу автомобиля, предварительно установив его на смотровую яму или подъёмник. Первый болт находится ближе к коробке передач, второй – у маховика. При обратной установке смажьте резьбу болтов графитовой смазкой, чтобы избежать прикипания.

Типичные неисправности стартера на этой модели: износ щёток (ресурс ~50–80 тыс. км), подгорание контактов реле, заклинивание бендикса или разрушение планетарного редуктора (на редукторных стартерах). Если при повороте ключа слышен щелчок, но двигатель не крутится – проверьте напряжение на клемме «50» реле (должно быть не менее 10 В). При отсутствии напряжения прозвоните проводку от замка зажигания.

На фото стартера ВАЗ 2104 хорошо виден бендикс – обгонная муфта с шестернёй, которая входит в зацепление с маховиком. При замене стартера выбирайте модели с индексом 35.3708 или его аналоги (например, «КЗАТЭ» 5722.3708). Избегайте дешёвых китайских подделок – они часто имеют заниженную мощность (менее 1,3 кВт) и быстро выходят из строя. Оригинальный стартер рассчитан на ток до 250 А при запуске.

После установки нового стартера проверьте его работу на холодном двигателе. Если при первом запуске слышен скрежет – отрегулируйте выступание бендикса (должно быть 2–4 мм от плоскости фланца). Для этого ослабьте контргайку на тяговом реле и вращайте регулировочный винт. Также убедитесь, что зубья маховика не имеют сколов – это частая причина проскальзывания шестерни стартера.

Как найти стартер на двигателе ВАЗ 2104 без подъемника

Стартер на ВАЗ 2104 установлен в нижней части двигателя, с правой стороны по ходу движения автомобиля. Чтобы обнаружить его без подъемника, начните с открытия капота и визуального осмотра моторного отсека. Ориентируйтесь на массивный цилиндрический корпус стартера, который крепится к картеру сцепления двумя болтами М12. Его легко отличить от других агрегатов по характерной форме и наличию толстого провода от аккумулятора.

Для удобства доступа снимите воздушный фильтр в сборе – это освободит пространство над стартером. Фильтр крепится тремя гайками на шпильках и одним хомутом на патрубке. После демонтажа станет видна верхняя часть стартера, а также тяговое реле с подключенными к нему проводами: тонким управляющим и толстым силовым. Если мешает выпускной коллектор, попробуйте слегка отвести его в сторону, ослабив две гайки крепления.

При недостаточной видимости используйте фонарик и зеркало на длинной ручке. Направьте свет вниз, за блок цилиндров, где стартер прилегает к картеру сцепления под углом примерно 45 градусов. В этом месте также расположена технологическая заглушка, через которую можно проверить состояние зубьев венца маховика. Если стартер не виден, попробуйте нащупать его рукой, предварительно сняв защиту картера – это даст дополнительные 5–7 см пространства.

Для точной идентификации запомните: стартер на ВАЗ 2104 имеет диаметр корпуса около 80 мм и длину 230 мм. К нему подходят два провода – один от аккумулятора (сечением не менее 16 мм²), второй – от замка зажигания (тонкий, обычно красного или синего цвета). Если при повороте ключа слышен щелчок реле, но двигатель не крутится, проблема часто кроется именно в этом узле.

Работайте осторожно: стартер находится рядом с выпускным коллектором, который нагревается до высоких температур. Перед осмотром дайте двигателю остыть не менее 30 минут. Если требуется демонтаж, заранее подготовьте головку на 13 мм с удлинителем – нижний болт крепления стартера труднодоступен и часто прикипает, поэтому может понадобиться рычаг для откручивания.

Схема расположения стартера относительно других узлов под капотом

Справа от стартера (по направлению к радиатору) расположен генератор, приводной ремень которого проходит в 15–20 см от корпуса стартера. Между ними находится кронштейн крепления трубки гидроусилителя руля (на моделях с ГУР) или масляный щуп. Слева стартер граничит с выпускным коллектором, температура которого при прогретом двигателе достигает 300–400°C – это учитывают при установке теплоизоляционных экранов. Нижняя точка стартера отстоит от поддона картера на 8–12 см, что ограничивает доступ при работе снизу.

К стартеру подходят два провода: толстый силовой кабель от аккумулятора (сечением не менее 16 мм²) и тонкий управляющий провод от замка зажигания. Силовой провод фиксируется гайкой М10 на клемме втягивающего реле, управляющий – болтом М6 на контактной пластине. Оба соединения защищены резиновыми колпачками, которые часто разрушаются из-за вибрации и высокой температуры. Рекомендуется заменять их на силиконовые аналоги при каждом демонтаже стартера.

Для визуальной идентификации стартера под капотом ориентируются на три ключевых элемента:

При замене стартера на ВАЗ 2104 часто возникают сложности с доступом к нижнему болту крепления (М12×1,25). Для его откручивания используют головку на 19 мм с удлинителем 20–25 см и карданным шарниром. Верхний болт (М10×1,25) откручивают торцевым ключом на 17 мм. После демонтажа стартера проверяют состояние зубьев маховика – износ свыше 20% требует замены венца. При установке нового стартера затяжку болтов производят моментом 45–55 Н·м, предварительно смазав резьбу графитовой пастой.

Пошаговая инструкция по снятию защиты для доступа к стартеру

На ВАЗ 2104 доступ к стартеру закрывает металлическая защита картера двигателя. Она крепится на 10 болтах и двух гайках, расположенных по периметру. Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности, а двигатель полностью остыл. Подготовьте инструменты: торцевой ключ на 10 мм, удлинитель, трещотку и плоскую отвертку.

Первым делом снимите минусовую клемму с аккумулятора, чтобы исключить случайное замыкание. Затем ослабьте крепление защиты, начиная с передних болтов. Они расположены под бампером и часто забиваются грязью – очистите их металлической щеткой перед откручиванием. Используйте удлинитель для удобства доступа, так как болты могут быть труднодоступны.

Далее переходите к боковым креплениям. На левой стороне защиты (по ходу движения) находится гайка, закрепленная на шпильке. Её удобнее откручивать снизу, поддомкратив автомобиль или заведя его на смотровую яму. На правой стороне аналогично расположена вторая гайка – действуйте аккуратно, чтобы не сорвать резьбу.

Задние болты защиты откручиваются последними. Они расположены ближе к коробке передач и могут быть скрыты под слоем масла или грязи. Если болт не поддается, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте чрезмерных усилий – риск обломать болт высок.

После снятия всех креплений аккуратно опустите защиту вниз. Она может зацепиться за элементы подвески или выхлопную систему – следите за её положением. Если защита не снимается, проверьте, не осталось ли незамеченных болтов или зажимов. На некоторых модификациях ВАЗ 2104 дополнительно устанавливаются пластиковые фиксаторы – их нужно отщелкнуть отверткой.

Сняв защиту, осмотрите стартер. Он расположен в нижней части двигателя, справа от маховика. Для удобства доступа рекомендуется снять воздушный фильтр – это освободит дополнительное пространство. Если планируется демонтаж стартера, заранее отсоедините провода от его клемм, предварительно пометив их расположение.

При обратной установке защиты следите за правильным положением прокладок и уплотнителей. Болты затягивайте крест-накрест, начиная с центральных, чтобы избежать перекоса. Момент затяжки – 12–15 Н·м. Не перетягивайте крепеж, иначе защита может деформироваться или треснуть.

После установки проверьте, не задевает ли защита вращающиеся элементы (например, шкив коленвала). Запустите двигатель и убедитесь в отсутствии посторонних шумов. Если всё в порядке, затяните клемму аккумулятора и проведите тестовый запуск стартера.

Фото стартера на ВАЗ 2104 с разных ракурсов и метками креплений

Стартер на ВАЗ 2104 установлен в нижней части двигателя, с правой стороны по ходу движения, вблизи маховика. На фотографиях с фронтального ракурса видно его расположение между блоком цилиндров и коробкой передач, где он закреплён двумя болтами М10 с головкой на 17. Верхний болт находится ближе к блоку, нижний – у кронштейна КПП. Для доступа к креплениям потребуется снять защиту картера и частично демонтировать воздушный фильтр.

На снимках сбоку стартер выглядит как цилиндрический агрегат с выступающим втягивающим реле. Клемма «+» (толстый провод от аккумулятора) подключается к контакту на реле через гайку М8, а тонкий провод управления – к клемме «50». На корпусе стартера, ближе к задней крышке, расположена метка «ВАЗ» и каталожный номер 35.3708 или 421.3708 – эти данные помогут при подборе аналогов.

Вид снизу демонстрирует нижнее крепление стартера и его взаимодействие с маховиком. Шестерня бендикса должна входить в зацепление с венцом маховика без перекосов – зазор между ними в состоянии покоя составляет 1–2 мм. На фото чётко видно, что нижний болт крепления проходит через прилив на картере сцепления, а его гайка часто прикипает из-за попадания масла и грязи.

Ракурс сверху позволяет оценить положение стартера относительно выпускного коллектора. Расстояние между корпусом стартера и коллектором не должно быть менее 10 мм – при меньшем зазоре возможен перегрев обмоток. На фотографиях с этого угла заметно, что проводка к стартеру проложена вдоль блока цилиндров и зафиксирована пластиковыми хомутами, которые со временем трескаются.

Детальные снимки крепёжных отверстий показывают, что верхний болт имеет длину 45 мм, а нижний – 60 мм. Резьба на обоих – М10×1,25. Для предотвращения самооткручивания рекомендуется использовать пружинные шайбы или фиксатор резьбы средней прочности. На фото видно, что под головки болтов подложены плоские шайбы – их отсутствие приводит к деформации приливов на картере.

Фотографии стартера в разобранном виде помогают идентифицировать точки крепления щёточного узла и втягивающего реле. Реле фиксируется двумя винтами М5 с потайной головкой, а щёткодержатель – тремя винтами М4. На снимках заметно, что контактные площадки реле подвержены окислению – их необходимо зачищать до металлического блеска при каждом демонтаже.

Боковой ракурс со стороны бендикса позволяет оценить состояние шестерни и обгонной муфты. На фото видно, что зубья бендикса должны быть острыми, без сколов и задиров. Если на венце маховика обнаружены повреждённые зубья, стартер будет проскальзывать – в этом случае требуется замена обоих элементов. Также на снимках заметно, что возвратная пружина бендикса должна свободно перемещаться в пазах.

Какие инструменты нужны для демонтажа стартера на этой модели

Для снятия стартера на ВАЗ 2104 потребуется стандартный набор ключей и головок. Основной инструмент – ключ на 13 мм, так как именно этим размером крепятся гайки на клеммах втягивающего реле и болты крепления стартера к картеру сцепления. Дополнительно понадобится головка на 10 мм для откручивания гайки на плюсовом проводе аккумулятора, если доступ к ней затруднён. Торцевой ключ с удлинителем облегчит работу в труднодоступных местах, особенно при демонтаже нижнего болта крепления.

Отвёртка с плоским жалом пригодится для отсоединения проводов от клемм реле, если они прикипели или закисли. В некоторых случаях может потребоваться молоток с резиновой или пластиковой насадкой – для лёгкого постукивания по корпусу стартера, если он заклинил в посадочном месте. Также стоит подготовить пассатижи или круглогубцы для снятия стопорных колец или фиксаторов, если они присутствуют на разъёмах проводки.

Не обойтись без домкрата и подставок, если автомобиль не установлен на смотровой яме или подъёмнике. Стартер на ВАЗ 2104 расположен в нижней части двигателя, и доступ к нему снизу значительно упрощает процесс. При работе под машиной рекомендуется использовать перчатки и защитные очки, так как в моторном отсеке скапливается грязь, масло и мелкий мусор, который может попасть в глаза.

Для проверки состояния стартера после демонтажа пригодится мультиметр. С его помощью можно прозвонить обмотки втягивающего реле и якоря на предмет короткого замыкания или обрыва. Если планируется замена втулок или подшипников, потребуется съёмник для их извлечения – стандартный инструмент для ремонта электродвигателей. В случае сильного окисления контактов не лишним будет наждачная бумага с мелким зерном или специальная щётка для очистки клемм.

Из вспомогательных материалов стоит иметь под рукой WD-40 или аналогичную проникающую смазку. Она поможет открутить прикипевшие болты и гайки без повреждения резьбы. Для защиты открытых контактов от коррозии после сборки можно использовать технический вазелин или контактную смазку. Если стартер снимается для замены, заранее подготовьте новый крепёж – болты и гайки часто деформируются при демонтаже, и повторное использование старых может привести к ослаблению фиксации.
