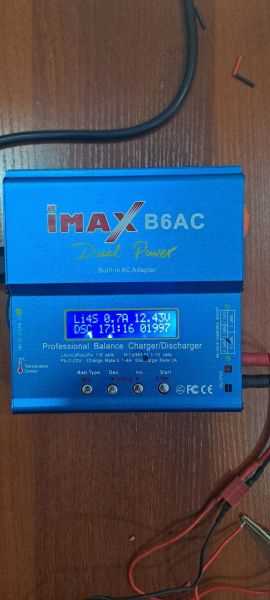

Imax b6 как блок питания

Imax B6 – это программируемый зарядный модуль, который выходит за рамки стандартных функций зарядного устройства. Его ключевое преимущество – поддержка шести типов аккумуляторов: Li-ion, LiPo, LiFe, NiCd, NiMH и Pb, с возможностью настройки параметров для каждого из них. Максимальный ток заряда – 6 А, разряда – 2 А, а мощность достигает 50 Вт. Это делает его пригодным не только для радиоуправляемых моделей, но и для питания портативных устройств, лабораторных стендов и даже маломощных инструментов.

В отличие от большинства универсальных блоков питания, Imax B6 оснащён балансировочным разъёмом для LiPo-аккумуляторов с числом ячеек до 6S (22,2 В). Это позволяет контролировать напряжение каждой ячейки отдельно, предотвращая перезаряд или глубокий разряд. Для NiMH и NiCd доступна функция автоматического определения ёмкости (Delta Peak), что исключает необходимость ручной настройки. В режиме разряда устройство может использоваться для тестирования ёмкости аккумуляторов с записью данных на встроенный дисплей.

Для питания устройств с фиксированным напряжением Imax B6 поддерживает режим постоянного тока/постоянного напряжения (CC/CV). Например, при подключении светодиодных лент или маломощных моторов можно задать ток до 6 А и напряжение в диапазоне 0,1–27 В. Встроенный вентилятор включается автоматически при нагрузке свыше 30 Вт, что продлевает срок службы устройства. Важно: для работы с напряжением выше 12 В требуется внешний источник питания с выходным напряжением не менее 15 В и током 5 А.

При выборе режима зарядки или питания следует учитывать минимальное входное напряжение: для LiPo 1S (3,7 В) оно составляет 4,5 В, для 6S (22,2 В) – 25 В. Для NiMH и NiCd минимальное напряжение на ячейку – 0,9 В. В режиме разряда устройство может работать как нагрузка с регулировкой тока от 0,1 до 2 А, что полезно для тренировки аккумуляторов или проверки их состояния. При подключении к компьютеру через USB-порт (с помощью дополнительного кабеля) доступно логирование данных в реальном времени.

Основные ограничения Imax B6 – отсутствие гальванической развязки и защита только от перегрева и короткого замыкания. Для безопасной работы рекомендуется использовать предохранители на 10 А в цепи питания и избегать длительной работы на максимальных токах. При зарядке LiPo-аккумуляторов свыше 3S обязательно подключать балансировочный разъём, иначе возможен перекос напряжений между ячейками. Для питания устройств с высокими пусковыми токами (например, сервоприводов) лучше использовать отдельный источник или буферный конденсатор ёмкостью не менее 1000 мкФ.

Как подключить Imax B6 к смартфону или планшету для зарядки

Основные требования к подключению:

• Выходное напряжение должно быть стабильно 5 В (±0,2 В).
• Ток не должен превышать 2,4 А для большинства смартфонов и 3 А для планшетов.
• Необходим кабель с чипом распознавания (например, с резистором 56 кОм на линии D+ для протокола QC 2.0).

Для реализации подключения используйте модуль понижающего преобразователя DC-DC (например, LM2596 или MP1584). Настройте его на выходное напряжение 5 В, подключив к основному выходу Imax B6 (клеммы «Main»). Проверьте стабильность напряжения мультиметром – колебания выше 0,3 В могут повредить устройство. После настройки подсоедините USB-разъем к выходу модуля через паяные соединения или готовый переходник.

Альтернативный способ – использование готовых кабелей с встроенным контроллером заряда. Подойдут кабели от автомобильных зарядных устройств с поддержкой 5 В/2 А или модули на базе TP4056. Подключите «+» и «−» кабеля к клеммам «Main» на Imax B6, соблюдая полярность. Избегайте дешевых кабелей без маркировки – они могут не обеспечивать необходимую защиту от короткого замыкания.

При зарядке планшетов учитывайте их повышенные требования к току. Если устройство не заряжается или зарядка идет медленно, проверьте:

1. Соответствие тока на выходе модуля (не менее 2 А).
2. Качество USB-кабеля – тонкие провода увеличивают сопротивление и снижают эффективность.
3. Наличие активного протокола зарядки (например, Power Delivery или Quick Charge).

Не оставляйте подключенное устройство без присмотра. Imax B6 не имеет встроенной защиты от переразряда аккумулятора смартфона, поэтому отключайте зарядку при достижении 100%. Для мониторинга используйте встроенный вольтметр Imax B6 или внешний USB-тестер. При появлении нагрева свыше 45°C немедленно прекратите зарядку – это признак неисправности модуля или перегрузки.

Для продвинутых пользователей возможна доработка Imax B6 прошивкой с поддержкой USB-выхода. В модифицированных версиях (например, с прошивкой от SkyRC) появляется режим «USB 5V», позволяющий напрямую подключать гаджеты через стандартный USB-порт. Однако такая доработка требует навыков пайки и программирования, а также снимает гарантию с устройства.

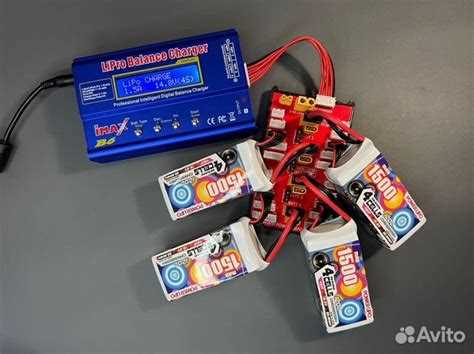

Настройка параметров тока и напряжения для разных типов аккумуляторов

Imax B6 поддерживает работу с Li-ion, LiPo, LiFe, NiMH, NiCd и Pb-аккумуляторами, но для каждого типа требуются специфические настройки. Для Li-ion (например, 18650) установите напряжение заряда на 4.2 В на банку, ток – не более 1C (емкость аккумулятора в А·ч). Превышение 1C сокращает ресурс, а снижение до 0.5C продлевает срок службы. При разряде ограничьте минимальное напряжение 2.5–2.8 В на банку, чтобы избежать глубокого разряда.

LiPo-аккумуляторы чувствительны к перезаряду: максимальное напряжение – 4.2 В на банку, ток заряда – до 1C (для высокотоковых моделей допустимо 2C, но с контролем температуры). При балансировке убедитесь, что разница напряжений между банками не превышает 0.03 В. Для разряда используйте ток не выше 5C, а нижний порог – 3.0 В на банку. При хранении поддерживайте напряжение 3.7–3.85 В.

Для LiFePO4 параметры отличаются: напряжение заряда – 3.6 В на банку, ток – до 1C (оптимально 0.5C). Эти аккумуляторы устойчивы к перезаряду, но критичен точный контроль напряжения. Разряд допустим до 2.0 В на банку, но рекомендуется останавливать на 2.5 В. При хранении поддерживайте 3.3 В на банку – это продлевает срок службы.

NiMH и NiCd требуют другого подхода. Зарядка ведется током 0.1–1C с контролем дельты-пика (для NiMH – 5–10 мВ, для NiCd – 10–20 мВ). Напряжение не фиксировано: Imax B6 автоматически прекращает заряд при достижении пика. Разряд – до 0.9 В на банку (для NiCd допустимо 0.8 В). Избегайте перезаряда: для NiMH он приводит к потере емкости, для NiCd – к эффекту памяти.

Свинцово-кислотные (Pb) аккумуляторы заряжаются в три этапа: постоянным током (0.1–0.3C), постоянным напряжением (2.4 В на банку) и подзарядкой (2.25–2.3 В). Ток заряда не должен превышать 0.3C, иначе возможен перегрев. Разряд – до 1.8 В на банку. При хранении поддерживайте напряжение 2.1 В на банку и раз в 3 месяца проводите подзарядку, чтобы избежать сульфатации.

Использование Imax B6 для питания ноутбуков: ограничения и рекомендации

Выходное напряжение Imax B6 регулируется в диапазоне 0,1–27 В с шагом 0,1 В. Для питания ноутбука требуется точное соответствие напряжению оригинального адаптера (обычно 19–20 В). Даже небольшое отклонение (например, 18,5 В вместо 19 В) может привести к нестабильной работе или отказу системы. Используйте мультиметр для проверки напряжения на выходе перед подключением.

Разъем питания ноутбука часто не совпадает с клеммами Imax B6. Стандартные разъемы – цилиндрические (5,5×2,1 мм или 5,5×2,5 мм) или USB-C. Для подключения потребуется переходник или пайка кабеля с нужным коннектором. При пайке учитывайте полярность: центральный контакт разъема ноутбука обычно «+», внешний – «–». Ошибка приведет к короткому замыканию.

Imax B6 не поддерживает протоколы быстрой зарядки (PD, QC), необходимые для современных ноутбуков с USB-C. Даже если напряжение совпадает, ноутбук может не заряжаться или заряжаться крайне медленно. В таких случаях устройство будет работать только от батареи, а при ее разряде – выключаться. Исключение – модели с поддержкой зарядки через стандартный цилиндрический разъем.

При длительной работе Imax B6 на предельных токах (5–6 А) корпус нагревается до 60–70 °C. Ноутбуки с высоким энергопотреблением (игровые или рабочие станции) требуют большей мощности, что приведет к перегреву и автоматическому отключению защиты. Максимально допустимая нагрузка для безопасной работы – 3 А при 19 В (57 Вт). Превышение этого значения сокращает срок службы прибора.

Встроенная защита Imax B6 отключает питание при перегрузке, коротком замыкании или перегреве. Однако она не гарантирует защиту ноутбука от скачков напряжения. Используйте дополнительный стабилизатор напряжения или DC-DC преобразователь с защитой от перенапряжения, если сеть нестабильна. Без этого риск повреждения материнской платы ноутбука возрастает.

Для ноутбуков с батареями Li-ion или LiPo Imax B6 можно использовать в режиме балансировки для восстановления отдельных элементов. Однако это требует разборки батареи и подключения к балансировочному разъему. Процедура опасна без опыта: ошибка в подключении приведет к возгоранию. Рекомендуется только для профессионалов или в крайних случаях.

Если ноутбук работает от Imax B6, но не заряжает батарею, проверьте настройки BIOS. Некоторые модели блокируют зарядку при несоответствии параметров адаптера. Включите опцию «Always On USB» или отключите проверку оригинального зарядного устройства. Альтернатива – использование Imax B6 только для питания, а зарядку батареи осуществлять отдельным устройством.

Балансировка литий-полимерных батарей с помощью Imax B6

Imax B6 – единственный доступный зарядник, способный корректно балансировать LiPo-аккумуляторы с числом ячеек от 2S до 6S без дополнительных модулей. Встроенный балансировочный порт подключается напрямую к разъёму балансировки батареи, измеряя напряжение каждой ячейки с точностью до 1 мВ. Это критично для LiPo, где разница в 0,1 В между ячейками уже снижает ресурс на 20–30%.

Перед началом балансировки убедитесь, что батарея разряжена до 3,7–3,8 В на ячейку. Imax B6 не умеет выравнивать напряжение при глубоком разряде (ниже 3,3 В) или перезаряде (выше 4,2 В). Если одна из ячеек выходит за эти пределы, зарядник выдаст ошибку «Cell Voltage Error» и прекратит процесс. В таких случаях требуется предварительная ручная корректировка с помощью лабораторного блока питания или разряда через нагрузку.

Для активации балансировки выберите режим «LiPo Balance» в меню, затем укажите количество ячеек и ток заряда. Оптимальный ток балансировки – 0,5–1C (например, 1 А для батареи 1000 мА·ч). При токах выше 1C балансировочные резисторы Imax B6 перегреваются, что приводит к срабатыванию защиты и остановке процесса. Если батарея сильно разбалансирована (разница >0,3 В), снизьте ток до 0,3C и увеличьте время заряда.

Во время балансировки Imax B6 поочерёдно подключает резисторы к ячейкам с наибольшим напряжением, рассеивая избыточную энергию в виде тепла. Мониторинг процесса осуществляется через дисплей: отображаются текущие напряжения ячеек, общий ток заряда и оставшееся время. Если одна из ячеек не выравнивается в течение 30 минут, проверьте контакты балансировочного разъёма – окисление или плохой контакт увеличивают сопротивление и мешают корректной работе.

После завершения балансировки Imax B6 переходит в режим «Storage» (если он активирован) или останавливается. Храните LiPo-батареи при напряжении 3,8–3,85 В на ячейку – это продлевает срок службы на 40–50% по сравнению с хранением в заряженном состоянии. Если зарядник не переключился автоматически, вручную выберите режим «LiPo Storage» и установите ток 0,1C для плавного снижения напряжения.

Типичные ошибки при балансировке: использование повреждённых балансировочных проводов (проверяйте мультиметром на обрыв), игнорирование предупреждений о перегреве (максимальная температура корпуса Imax B6 – 60°C), и попытка балансировки батарей с внутренним сопротивлением выше 20 мОм на ячейку. В последнем случае зарядник может не справиться с выравниванием из-за высоких токов утечки.

Для регулярного обслуживания LiPo-батарей проводите балансировку каждые 5–10 циклов заряда-разряда. Если разница напряжений между ячейками превышает 0,05 В после балансировки, замените батарею – это признак деградации одной из ячеек. Imax B6 не ремонтирует повреждённые аккумуляторы, но позволяет вовремя выявить проблему и предотвратить возгорание или взрыв.

Подключение светодиодных лент и маломощных устройств через Imax B6

Imax B6 способен запитывать светодиодные ленты с напряжением 5–24 В при токе до 5 А, но требует точного расчёта параметров. Для лент на 12 В используйте выход балансировочного разъёма (6S, 22,2 В) с понижающим DC-DC-преобразователем, например, LM2596, настроенным на нужное напряжение. Без стабилизатора подключение приведёт к перегреву или выходу ленты из строя. Мощность ленты не должна превышать 60 Вт – предел для штатного охлаждения устройства.

Для маломощных устройств (Arduino, ESP8266, датчики) подойдёт режим «LiPo Charge» с установкой напряжения 3,3–5 В и тока 0,1–0,5 А. Подключайте нагрузку к основным клеммам «+» и «−», предварительно отключив батарею. Избегайте длительной работы на максимальных токах: при 5 А Imax B6 перегревается через 10–15 минут без дополнительного обдува. Для стабильной работы используйте конденсаторы 1000 мкФ на входе устройства, чтобы сгладить пульсации.

При подключении RGB-лент с контроллером проверьте полярность и совместимость протоколов. Imax B6 не поддерживает ШИМ-сигналы для управления яркостью – используйте внешний драйвер или микроконтроллер. Для адресных лент (WS2812B) требуется отдельный источник 5 В с током не менее 3 А на 5 метров ленты. Не подключайте параллельно несколько лент без развязки диодами Шоттки – обратные токи выведут блок из строя.

Перед первым включением измерьте выходное напряжение мультиметром. Imax B6 может давать погрешность ±0,2 В, что критично для чувствительных устройств. При работе с лентами на 24 В используйте только выход «6S» (22,2 В) с внешним стабилизатором, так как штатный выход «12 В» не рассчитан на такие нагрузки. Храните настройки профилей в памяти устройства, чтобы избежать повторной калибровки при каждом подключении.

Меры предосторожности при работе с высокими токами на Imax B6

Максимальный ток заряда на Imax B6 ограничен 6 А, но при работе с токами выше 3 А требуется особое внимание к тепловому режиму. Встроенный вентилятор включается автоматически при нагреве свыше 50°C, однако при длительной нагрузке корпус может нагреваться до 70°C. Используйте термопасту на радиаторе транзисторов и контролируйте температуру инфракрасным термометром каждые 10 минут. Превышение 80°C приводит к срабатыванию защиты, но регулярный перегрев сокращает срок службы устройства.

Подключение нагрузки с током свыше 5 А требует кабелей сечением не менее 2,5 мм². Стандартные провода, идущие в комплекте, рассчитаны на 3 А и при больших токах нагреваются, увеличивая сопротивление цепи. Падение напряжения на проводах длиной 1 м при токе 6 А может достигать 0,3 В, что критично для устройств с низким рабочим напряжением. Используйте медные провода с силиконовой изоляцией и минимизируйте длину соединений.

Перед подачей тока проверяйте полярность и целостность цепи мультиметром. Ошибка в подключении при высоких токах вызывает мгновенное короткое замыкание, способное повредить как Imax B6, так и нагрузку. Встроенная защита от КЗ срабатывает за 0,5–1 с, но этого достаточно для выгорания дорожек на плате или плавления изоляции. Для дополнительной безопасности используйте предохранители на 10 А в разрыв цепи.

Не оставляйте Imax B6 без присмотра при работе с токами выше 4 А. Даже при исправной защите возможны сбои в работе микроконтроллера, приводящие к неконтролируемому росту тока. В случае внезапного отключения питания проверяйте состояние аккумулятора или нагрузки – резкое прерывание заряда может вызвать сульфатацию пластин или повреждение электронных компонентов.

При использовании Imax B6 в качестве источника питания для устройств с импульсной нагрузкой (например, двигателей) устанавливайте ток на 20–30% ниже номинального. Пиковые токи при запуске могут превышать установленное значение в 2–3 раза, что приводит к срабатыванию защиты или перегреву. Для стабилизации используйте конденсаторы емкостью 1000–2200 мкФ на выходе, подключенные параллельно нагрузке.

Храните Imax B6 в сухом месте при температуре от 0 до 40°C. Влажность выше 70% вызывает окисление контактов и коррозию дорожек, особенно при работе с высокими токами. После каждого использования очищайте разъемы от пыли и окислов спиртовой салфеткой. Избегайте механических ударов – вибрации могут нарушить пайку силовых элементов, что приведет к нестабильной работе или выходу из строя при нагрузке свыше 3 А.

Сравнение Imax B6 с другими универсальными зарядными устройствами

Imax B6 выделяется среди аналогов благодаря поддержке 6 типов химии аккумуляторов (LiPo, LiFe, Li-Ion, NiMH, NiCd, Pb) и токам заряда до 6 А. Большинство бюджетных устройств, таких как Turnigy Accucel-6 или SkyRC iMax B6 Mini, ограничены 5 А и не работают с свинцовыми батареями. Профессиональные модели, например, ToolkitRC M6 или ISDT Q6, предлагают токи до 14 А, но их стоимость в 2–3 раза выше, а функционал избыточен для любительского применения. Imax B6 – оптимальный баланс цены и возможностей: встроенный балансир до 6S, режим разряда и программируемые профили делают его универсальным решением для радиоуправляемых моделей, портативных устройств и лабораторных задач.

По точности измерений Imax B6 уступает специализированным устройствам. Например, SkyRC MC3000 обеспечивает погрешность ±0,5% при заряде NiMH и поддерживает 4 канала одновременно, тогда как Imax B6 ограничен одним каналом с погрешностью до ±2%. Однако для большинства пользователей разница незаметна: при заряде LiPo-аккумуляторов 3S 2200 мА·ч реальная емкость на Imax B6 отличается от эталонных значений не более чем на 3–5%. Важное преимущество – возможность калибровки через меню, что отсутствует в дешевых клонах вроде HobbyKing ECO6-10.

• Для радиомоделей: Imax B6 превосходит Turnigy Accucel-6 по надежности (металлический корпус, защита от переполюсовки) и точности балансировки. Режим Fast Charge сокращает время заряда на 15–20% без ущерба для ресурса батареи.
• Для лабораторного применения: ISDT Q6 или ToolkitRC M6 выигрывают по скорости (до 300 Вт против 50 Вт у Imax B6), но требуют внешнего блока питания. Imax B6 автономен при работе от 11–18 В и подходит для полевых условий.
• Для свинцовых аккумуляторов: большинство аналогов (включая SkyRC B6AC) не поддерживают Pb-химию. Imax B6 справляется с 12 В автомобильными батареями, но ток заряда ограничен 5 А – для восстановления глубоко разряженных АКБ лучше использовать Ctek MXS 5.0.

Выбор зависит от задач: Imax B6 – универсальный инструмент для 80% сценариев, где не требуются экстремальные токи или многоканальность.
