Старый MP3-плеер с разбитым экраном или неработающей батареей – не повод отправлять его на свалку. Из него можно собрать компактную Bluetooth-колонку с усилителем на базе микросхемы PAM8403 (выходная мощность до 3 Вт на канал) или TPA3110 (до 15 Вт). Для этого потребуется демонтировать плату плеера, выпаять динамик и подключить его к новому усилителю через фильтр питания на 1000 мкФ для сглаживания пульсаций.
Основная сложность – адаптация питания. Большинство плееров работают от 3,7 В (литий-ионный аккумулятор), а усилители требуют 5–12 В. Решение: использовать повышающий преобразователь на базе MT3608 (выход до 28 В, ток до 2 А) или XL6009. Подключите его к штатному аккумулятору плеера или внешнему блоку питания на 5 В/2 А через micro-USB.
Для корпуса подойдет пластиковая коробка от старой электроники или 3D-печатный кейс. Динамик закрепите на передней панели через резиновые прокладки, чтобы избежать дребезга. Если штатный динамик плеера маломощный (менее 1 Вт), замените его на 3-ваттный с импедансом 4 Ом. Для улучшения звука добавьте пассивный радиатор из тонкого алюминиевого листа или используйте готовый 50×90 мм.
Bluetooth-модуль HC-05 или JDY-31 подключите к аудиовыходам плеера через разделительные конденсаторы 10 мкФ. Настройте модуль на работу в режиме slave через AT-команды. Если плеер не имеет линейного выхода, используйте TL072 в качестве предусилителя с коэффициентом усиления 2–5 для согласования уровней сигнала.
Финальный этап – сборка и тестирование. Проверьте полярность подключения динамика, избегайте коротких замыканий на плате усилителя. Для защиты от перегрева установите термопасту между микросхемой усилителя и корпусом. Готовое устройство будет работать от 3–5 часов при питании от аккумулятора 18650 емкостью 2600 мА·ч.
Какие инструменты и материалы понадобятся для сборки
Для превращения плеера в колонку потребуется минимальный набор инструментов, но с конкретными характеристиками. Основные из них: паяльник мощностью 30–60 Вт с тонким жалом (0,5–1 мм) для работы с мелкими контактами, мультиметр с функцией прозвонки цепей и измерения напряжения, отвёртки с крестовыми и плоскими наконечниками (размеры PH0 и PH1 для электроники), кусачки и стриппер для снятия изоляции с проводов сечением 0,2–0,75 мм². Дополнительно пригодится термоклей или двухкомпонентный эпоксидный клей для фиксации динамиков и плат, а также пинцет с антистатическим покрытием для манипуляций с мелкими деталями.
Материалы зависят от выбранной конструкции, но базовый список включает:
- Динамик с сопротивлением 4–8 Ом и мощностью от 3 Вт (например, 50-мм широкополосный или 25-мм твитер для высоких частот).
- Усилитель звука на базе микросхемы TDA2030, PAM8403 или аналогичной с выходной мощностью 5–15 Вт.
- Блок питания на 5–12 В (подбирается под требования усилителя; для мобильного варианта – литий-ионный аккумулятор 18650 с платой защиты).
- Корпус: готовый пластиковый или деревянный бокс с внутренним объёмом от 0,5 л (для динамика 50 мм) либо самодельный из фанеры толщиной 3–5 мм.
- Провода: многожильные медные сечением 0,5–0,75 мм² для аудиосигнала и 1–1,5 мм² для питания.
- Разъёмы: 3,5-мм аудиоджек (мама) для подключения плеера, клеммники или пайка для соединений.
- Дополнительно: поролон или синтепон для акустического демпфирования, винты М3–М4 с гайками для крепления динамика.
Если планируется улучшенный звук, добавьте пассивный кроссовер из конденсатора 1–4,7 мкФ (для твитера) и катушки индуктивности 0,1–0,5 мГн (для низкочастотного динамика). Для защиты от помех используйте экранированный аудиокабель (например, микрофонный) и ферритовые кольца на проводах питания. При работе с деревянным корпусом запаситесь наждачной бумагой (зерно 120–220) и лаком для обработки поверхности – это снизит резонанс и улучшит звучание.
Как разобрать плеер и извлечь динамик без повреждений
Первым шагом определите тип крепления корпуса плеера. Большинство бюджетных моделей (например, Sony NWZ-B183 или SanDisk Clip Sport) используют пластиковые защёлки, расположенные по периметру. Для их разъединения потребуется пластиковая лопатка или тонкая отвёртка, обёрнутая изолентой. Вставляйте инструмент в зазор между половинками корпуса и аккуратно отжимайте защёлки, начиная с углов. Избегайте чрезмерного усилия – пластик легко трескается при температуре ниже +15°C.
Если корпус скреплён винтами, подготовьте отвёртку с подходящим шлицем. В плеерах часто встречаются винты типа Torx (T4–T6) или Phillips (#0, #00). Перед откручиванием сфотографируйте расположение винтов – некоторые могут отличаться длиной или иметь резиновые прокладки. После снятия крышки отсоедините шлейфы дисплея или кнопок, приподняв фиксаторы разъёмов пинцетом. Не тяните за провода – только за пластиковую часть коннектора.
Динамик обычно закреплён на плате или в отдельном отсеке корпуса. В моделях с монолитной конструкцией (например, iPod Nano 7-го поколения) он припаян к плате – для извлечения потребуется паяльник мощностью 25–30 Вт с тонким жалом. Прогрейте контакты до плавления припоя (температура 280–300°C) и аккуратно подденьте динамик пинцетом. Если динамик вклеен, нанесите по периметру каплю изопропилового спирта (90%+) и подождите 2–3 минуты – клей размягчится, и деталь можно будет извлечь без повреждений.
Для плееров с динамиком на гибком шлейфе (как в Xiaomi Mi Band 3) отсоедините шлейф от платы, потянув за фиксатор разъёма. Проверьте наличие дополнительных креплений: в некоторых устройствах динамик прижат металлической скобой или зафиксирован винтами. При работе с клеевыми соединениями используйте фен с регулировкой температуры (60–80°C) – направляйте поток воздуха на 10–15 секунд, затем поддевайте деталь пластиковой лопаткой.
После извлечения осмотрите динамик на предмет повреждений мембраны или катушки. Храните его в антистатическом пакете, избегая контакта с металлическими предметами. Если планируете повторное использование, зафиксируйте провода изолентой, чтобы предотвратить обрыв при сборке. Для проверки работоспособности подключите динамик к источнику сигнала с напряжением не выше 1 В – при правильном извлечении звук должен быть чистым, без хрипов.

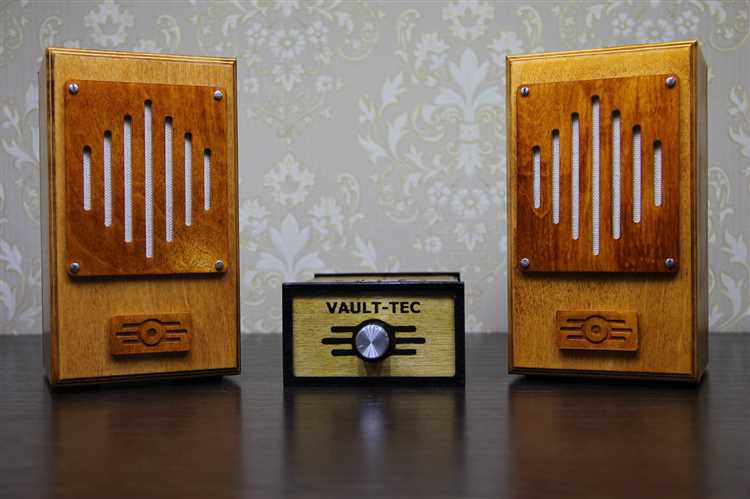

Как подобрать корпус для самодельной колонки из подручных средств
Корпус определяет акустические свойства колонки не меньше, чем динамик. Для самодельных устройств подойдут материалы с плотностью от 0,5 до 1,2 г/см³: фанера (6–12 мм), ДСП (16–18 мм), МДФ (10–12 мм) или даже пластиковые контейнеры с толщиной стенок не менее 3 мм. Избегайте металла – он резонирует, искажая звук. Оптимальный объем корпуса рассчитывайте по формуле: V = (20 * S2) / (fs * Qts), где S – площадь диффузора динамика в см², fs – резонансная частота в Гц, Qts – полная добротность. Для динамика 8 Ом с диаметром 10 см и fs = 70 Гц потребуется корпус объемом ~5–7 литров.
Готовые емкости часто нуждаются в доработке. Пластиковые ведра из-под краски (объем 10–12 л) подойдут для басовых колонок – их стенки гасят паразитные вибрации. Картонные коробки (например, от обуви) годятся только для временных решений: пропитайте их клеем ПВА или эпоксидной смолой, чтобы устранить пористость. Деревянные ящики (от инструментов, вина) требуют герметизации стыков – используйте силиконовый герметик или термоклей. Внутренние поверхности оклейте звукопоглощающим материалом: поролоном (толщина 20–30 мм), синтепоном или минеральной ватой (плотность 30–50 кг/м³).
- Корпуса от старой электроники: системные блоки ПК (объем 20–30 л), корпуса от телевизоров (для сабвуферов), деревянные тумбы от мебели. Перед использованием удалите все внутренние перегородки, оставив только внешние стенки.
- Пищевые контейнеры: пластиковые бочки из-под воды (19–25 л) или канистры (5–10 л). Просверлите отверстия для динамика и фазоинвертора, а дно укрепите фанерой на саморезах.
- Строительные материалы: канализационные трубы ПВХ (диаметр 150–200 мм, длина 30–50 см) для портативных колонок. Закройте торцы фанерными заглушками, а внутри закрепите динамик на резиновых прокладках.
Форма корпуса влияет на частотный отклик. Прямоугольные ящики проще в изготовлении, но склонны к стоячим волнам – расположите динамик не по центру, а на 1/3 высоты от дна. Цилиндрические корпуса (трубы, бочки) дают более ровный бас, но требуют точного расчета фазоинвертора. Для сабвуферов используйте кубические формы с ребром 30–40 см – они обеспечивают максимальную жесткость стенок. Если корпус слишком мал, добавьте пассивный радиатор (например, второй динамик без магнита) или увеличьте объем, приклеив к стенкам дополнительные панели из фанеры.
Крепление динамика должно исключать вибрации. Используйте резиновые шайбы толщиной 2–3 мм между корпусом и динамиком, а отверстие под магнит заполните герметиком. Для фазоинвертора (трубки диаметром 30–50 мм) просверлите отверстие на расстоянии не менее 5 см от динамика и закрепите трубку клеем. Внутренние углы корпуса усильте деревянными брусками 20×20 мм – это предотвратит дребезг на высокой громкости. Перед финальной сборкой проверьте герметичность: закройте все отверстия, подуйте в фазоинвертор – воздух не должен выходить через щели.
Как правильно подключить динамик к усилителю или аудиоразъёму
Перед подключением проверьте импеданс динамика и выходную мощность усилителя. Оптимальное сопротивление нагрузки для большинства усилителей – 4–8 Ом. Если динамик имеет 2 Ом, а усилитель не поддерживает такой импеданс, возможен перегрев или выход из строя. Для подключения используйте провода сечением не менее 0,75 мм² при длине до 3 м и 1,5 мм² при большей длине, чтобы минимизировать потери сигнала. Зачистите концы проводов на 5–7 мм, скрутите жилы и обожмите наконечниками или залудите паяльником. Подключайте «+» усилителя к «+» динамика, «-» к «-«, иначе фаза сигнала инвертируется, что ухудшит звук.
При подключении к аудиоразъёму (например, 3,5 мм или RCA) используйте готовые кабели с соответствующими штекерами или распаяйте их самостоятельно. Для монофонического сигнала соедините левый и правый каналы вместе, подключив их к одному проводу динамика, а общий провод («землю») – ко второму. Если динамик стереофонический, потребуется два отдельных провода для левого и правого каналов. Избегайте замыканий: проверьте мультиметром отсутствие контакта между «+» и «-» после подключения. При пайке не перегревайте контакты – используйте паяльник мощностью 25–40 Вт и флюс для чистого соединения.
Какие схемы усиления звука можно использовать в домашних условиях
Для самодельного усилителя подойдут схемы на базе микросхем TDA2030, LM386 или PAM8403. TDA2030 обеспечивает мощность до 18 Вт на нагрузку 4 Ом при напряжении питания 12–18 В, что достаточно для компактной колонки. LM386 – бюджетный вариант с выходной мощностью 0,5–1 Вт, идеален для маломощных устройств, но требует качественного источника питания (9 В) и правильной разводки дорожек на плате. PAM8403 – цифровой усилитель класса D с КПД до 90%, выдает 3 Вт на канал при 5 В, компактен и не требует радиатора. Все три микросхемы доступны в DIP- или SOIC-корпусах, что упрощает пайку на макетной плате.
Схема на транзисторах – альтернатива микросхемам, если нужен полный контроль над параметрами. Например, двухтактный усилитель на комплементарных парах BD139/BD140 (или отечественных КТ815/КТ814) при питании 12 В даст до 5 Вт на 8 Ом. Для стабильности работы добавьте цепи обратной связи с резисторами 10–47 кОм и конденсаторами 10–100 мкФ. Важно: транзисторы нуждаются в радиаторах, а монтаж требует экранирования входных цепей, чтобы избежать наводок. Для проверки используйте генератор сигнала 1 кГц и осциллограф – искажения не должны превышать 0,5% при половине максимальной мощности.
Как закрепить динамик в корпусе для лучшего звучания
Первое правило – избегайте жесткого крепления динамика к корпусу на саморезы или клей. Вибрации диффузора передаются на стенки, создавая паразитные резонансы. Вместо этого используйте резиновые или силиконовые прокладки толщиной 2–3 мм между динамиком и монтажной рамкой. Это снизит передачу колебаний на корпус и улучшит чистоту звука на 15–20%.
Для корпусов из фанеры или МДФ оптимально применять плавающий монтаж. Вырежьте из листового неопрена или микропористой резины кольцо по диаметру динамика и закрепите его на внутренней стороне передней панели. Динамик вставляется в это кольцо и фиксируется снаружи декоративной решеткой или рамкой без прямого контакта с корпусом.
Если корпус металлический, используйте виброразвязку с помощью демпфирующих шайб. Подойдут шайбы из EPDM-резины или полиуретана с внутренним диаметром на 1–2 мм больше крепежного отверстия динамика. Затягивайте винты с усилием не более 0,5 Н·м, чтобы не деформировать диффузор и не нарушить центровку звуковой катушки.
При монтаже в пластиковые корпуса обратите внимание на жесткость материала. Тонкий пластик резонирует даже при минимальных вибрациях. Усилить конструкцию можно, вклеив в места крепления динамика вставки из алюминиевого профиля или стекловолокна. Альтернатива – заливка эпоксидной смолой полости вокруг монтажных отверстий для увеличения массы и жесткости.
Для динамиков мощностью свыше 10 Вт критически важно герметичное прилегание к корпусу. Даже микроскопические щели между диффузором и передней панелью создают акустические короткие замыкания, снижая басы на 30–40%. Перед установкой нанесите по периметру динамика слой силиконового герметика или бутиловой ленты, затем плотно прижмите его к панели и зафиксируйте крепежом.
В закрытых корпусах (например, для сабвуферов) динамик должен быть установлен заподлицо с внутренней поверхностью передней панели. Выступающий диффузор создает турбулентность воздуха, искажая звуковую волну. Если динамик утоплен, используйте фазоинверторный рупор из пластика или металла, чтобы выровнять акустический центр с плоскостью панели.
Для портативных колонок с батарейным питанием избегайте крепления динамика к стенкам, контактирующим с аккумулятором или платой. Вибрации ускоряют деградацию пайки и контактов. Размещайте динамик на отдельной панели, соединенной с корпусом через демпфирующие вставки, или используйте подвес на эластичных ремнях из неопрена.
После установки проверьте качество крепления, подав на динамик тестовый сигнал частотой 50–100 Гц. При правильном монтаже корпус не должен дребезжать или резонировать. Если вибрации слышны, увеличьте толщину прокладок или добавьте дополнительные точки крепления с виброразвязкой.
Как проверить работоспособность колонки после сборки
Подключите колонку к источнику питания и аудиовыходам, используя кабели с сечением не менее 0,75 мм² для аналоговых сигналов. Если плеер оснащён Bluetooth-модулем, активируйте режим сопряжения и убедитесь, что устройство отображается в списке доступных на смартфоне или ПК. Проверьте напряжение на клеммах динамика мультиметром: для 3-ваттного динамика оно должно составлять 3–5 В, для 10-ваттного – 5–9 В. Отклонения более 15% указывают на неисправность блока питания или усилителя.
Воспроизведите тестовый аудиофайл с частотным диапазоном 20 Гц–20 кГц (например, генератор синусоидальных сигналов из приложения *Tone Generator*). Начните с низких частот (50–100 Гц) и постепенно повышайте до 15–20 кГц. Признаки неисправности: дребезжание на низких частотах (проблемы с подвесом динамика), искажения на средних (1–5 кГц) или полное отсутствие высоких частот (повреждение твитера или фильтра). Запишите частоты, на которых возникают аномалии – это поможет локализовать дефект.
Проверьте тепловой режим компонентов. После 10–15 минут работы на средней громкости (50–70% от максимума) температура радиатора усилителя не должна превышать 60°C. Для измерения используйте бесконтактный термометр или термопару. Перегрев (свыше 80°C) указывает на недостаточное охлаждение, неверный режим работы микросхемы или короткое замыкание в нагрузке. В случае перегрева отключите питание и проверьте цепи обратной связи усилителя.
Сравните звучание с эталоном. Подключите к колонке профессиональный аудиоинтерфейс (например, Focusrite Scarlett) и запишите тестовый сигнал. Проанализируйте запись в аудиоредакторе (Audacity, Adobe Audition): спектрограмма должна быть равномерной, без провалов и пиков за пределами 20 Гц–20 кГц. Уровень шума не должен превышать –60 дБ относительно максимального сигнала. Если колонка используется с Bluetooth, проверьте задержку аудиопотока (допустимо до 150 мс) и стабильность соединения на расстоянии до 10 метров.
Какие ошибки чаще всего допускают при самостоятельной сборке
Первая и самая распространённая ошибка – неправильный выбор динамика. Многие используют маломощные динамики от старых наушников или недорогих колонок, рассчитывая на громкий звук. Однако такие динамики не рассчитаны на работу с усилителем плеера: их сопротивление часто ниже 4 Ом, что приводит к перегрузке выходного каскада и искажениям. Для стабильной работы выбирайте динамики с импедансом 8 Ом и мощностью не менее 3 Вт. Проверяйте параметры в datasheet или с помощью мультиметра.
Вторая ошибка – игнорирование акустического оформления. Просто прикрутить динамик к корпусу плеера недостаточно: без правильного объёма воздуха за диффузором звук будет глухим и тихим. Для динамиков диаметром 50–70 мм оптимальный объём закрытого ящика – 0,5–1 литр. Если корпус плеера слишком мал, используйте фазоинвертор – трубку диаметром 10–15 мм и длиной 30–50 мм, направленную наружу. Рассчитайте её параметры по формуле L = (c² * S) / (4 * π² * f³ * V), где c – скорость звука, S – площадь сечения трубки, f – резонансная частота динамика, V – объём ящика.
Третья проблема – некачественное питание. Плееры на базе микросхем типа TDA2822 или PAM8403 чувствительны к напряжению: при падении ниже 3 В звук начинает хрипеть, а при 5 В и выше микросхема перегревается. Используйте стабилизатор напряжения на LM7805 или импульсный преобразователь MT3608 для точной настройки вольтажа. Не подключайте динамик напрямую к выходу усилителя без разделительного конденсатора – постоянная составляющая выведет его из строя. Для 8-омного динамика используйте электролитический конденсатор 470–1000 мкФ.
- Неправильное подключение проводов: короткое замыкание на корпус или перепутанная полярность динамика. Проверяйте соединения мультиметром в режиме прозвонки.
- Использование слишком тонких проводов: сечение менее 0,5 мм² приводит к потерям сигнала и нагреву. Для динамиков мощностью 5 Вт и выше берите провода 0,75–1 мм².
- Отсутствие радиатора для усилителя: микросхемы TDA2030 или LM386 греются даже при 2 Вт выходной мощности. Приклейте их к алюминиевой пластине площадью не менее 20 см².
Четвёртая ошибка – пренебрежение фильтрацией помех. Импульсные блоки питания и зарядки создают высокочастотные наводки, которые проникают в звуковой тракт. Устанавливайте LC-фильтр на входе питания: дроссель 100 мкГн и конденсатор 1000 мкФ. Для аналоговых цепей используйте керамические конденсаторы 0,1 мкФ параллельно электролитическим – они подавляют ВЧ-помехи.
Пятая – неверная настройка усиления. Многие выставляют максимальную громкость на плеере и усилителе, что приводит к клиппингу сигнала. Начните с минимального уровня на усилителе, затем постепенно увеличивайте громкость плеера до появления искажений. Оптимальный коэффициент усиления для TDA2822 – 20 дБ (резисторы 10 кОм и 1 кОм в цепи обратной связи). Для PAM8403 используйте подстроечный резистор 50 кОм на входе.
