Как изменить скорость вращения сервопривода на ардуино

Сервоприводы – ключевой компонент в робототехнике и автоматизации, но их стандартная работа на максимальной скорости редко бывает оптимальной. Неконтролируемое движение приводит к износу механики, перегрузке питания и неточности позиционирования. В этой статье разберём, как настроить скорость сервопривода с помощью Arduino, используя библиотеку VarSpeedServo – она позволяет управлять не только углом, но и плавностью перемещения.

Для работы потребуется: плата Arduino (Uno, Nano или Mega), сервопривод (например, SG90 или MG996R), блок питания на 5–6 В (если серв потребляет более 500 мА), и три провода для подключения. Подключите сигнальный провод сервопривода к любому ШИМ-пину Arduino (например, D9), а питание – к внешнему источнику, чтобы избежать помех на плате. Не используйте питание от USB: сервоприводы создают импульсные нагрузки, способные вызвать сбои.

Библиотека VarSpeedServo расширяет стандартный функционал Servo.h, добавляя параметр скорости. Установите её через менеджер библиотек Arduino IDE: Скетч → Подключить библиотеку → Управлять библиотеками → Введите «VarSpeedServo». После установки подключите её в коде: #include <VarSpeedServo.h>. Скорость задаётся целым числом от 1 (минимальная) до 255 (максимальная), где значение 60 соответствует стандартной скорости большинства сервоприводов.

Первый шаг – инициализация сервопривода с указанием скорости по умолчанию. В функции setup() пропишите: myservo.attach(9, 1000, 2000); myservo.write(90, 60, true);. Здесь 90 – целевой угол, 60 – скорость, а true включает ожидание завершения движения. Второй параметр в attach() – длительность импульсов в микросекундах (1000–2000 мкс для большинства сервоприводов). Неправильные значения приведут к дёрганью или выходу из строя.

Для динамического изменения скорости используйте метод write(angle, speed, wait). Например, чтобы плавно переместить сервопривод на 180° со скоростью 30, а затем вернуться на 0° со скоростью 120, напишите: myservo.write(180, 30, true); myservo.write(0, 120, true);. Тестируйте разные значения скорости: слишком низкие (<10) могут вызвать рывки из-за недостаточной мощности, а высокие (>200) – перегрев обмоток. Оптимальный диапазон для большинства задач – 20–150.

Выбор подходящего сервопривода для задачи

Первым критерием становится крутящий момент. Для манипуляторов с грузом до 1 кг достаточно сервоприводов с моментом 1–3 кг·см (например, SG90 или MG995). Если требуется перемещать детали весом 3–5 кг, выбирайте модели с моментом 8–15 кг·см (DS3218, MG996R). Для промышленных задач с нагрузкой свыше 10 кг рассматривайте сервоприводы с металлическим редуктором и моментом от 20 кг·см (например, Hitec HS-7955TG). Проверяйте данные в спецификациях: момент указывается при напряжении 4,8 В или 6 В – разница может достигать 30%.

Скорость вращения критична для динамичных систем. Стандартные сервоприводы (SG90) обеспечивают 0,12–0,15 с/60° при 4,8 В, чего достаточно для медленных перемещений. Для роботов, требующих быстрой реакции, подойдут модели с 0,08–0,1 с/60° (MG996R, DS3218). В высокоскоростных приложениях (например, квадрокоптеры) используйте сервоприводы с бесколлекторными двигателями (KST X12-508), достигающие 0,03 с/60°. Учтите: увеличение скорости часто снижает момент, поэтому балансируйте параметры.

Тип питания определяет совместимость с Arduino. Большинство сервоприводов работают от 4,8–6 В, но некоторые модели (например, DS3218) поддерживают 7,4 В, что требует отдельного источника. Для проектов с батарейным питанием выбирайте сервоприводы с низким током потребления: SG90 потребляет 500–700 мА, MG996R – до 2 А. При использовании нескольких сервоприводов рассчитайте суммарный ток и добавьте 20–30% запаса. Избегайте питания сервоприводов напрямую от платы Arduino – используйте внешний блок питания или модуль BEC.

Габариты и вес влияют на интеграцию в конструкцию. Миниатюрные сервоприводы (SG90, 23×12×29 мм) подходят для компактных роботов, но ограничены по мощности. Средние модели (MG996R, 40×20×40 мм) универсальны для большинства задач. Для крупных механизмов (например, роботизированные руки) выбирайте сервоприводы с размерами 50×20×50 мм и выше (Hitec HS-5645MG). Учитывайте способ крепления: стандартные сервоприводы имеют отверстия под винты M2–M3, но некоторые модели (например, DS3218) требуют специальных кронштейнов.

Тип обратной связи важен для точности. Аналоговые сервоприводы (SG90) дешевле, но имеют погрешность позиционирования ±2–3°. Цифровые модели (MG996R, DS3218) обеспечивают точность ±0,5° за счет встроенного микроконтроллера, обрабатывающего сигнал с частотой до 300 Гц. Для задач, требующих субградусной точности (например, лазерные системы наведения), используйте сервоприводы с обратной связью по положению вала (например, Dynamixel AX-12A), где данные считываются с энкодера.

Дополнительные функции расширяют возможности. Сервоприводы с металлическим редуктором (MG996R) выдерживают ударные нагрузки, но тяжелее пластиковых. Модели с защитой от перегрузки (KST X12-508) автоматически отключаются при превышении тока. Для проектов с непрерывным вращением (например, колесные платформы) подойдут сервоприводы без ограничителей угла (FS5106R). Учтите совместимость с библиотеками Arduino: большинство сервоприводов работают с Servo.h, но некоторые (Dynamixel) требуют специальных библиотек (Dynamixel2Arduino).

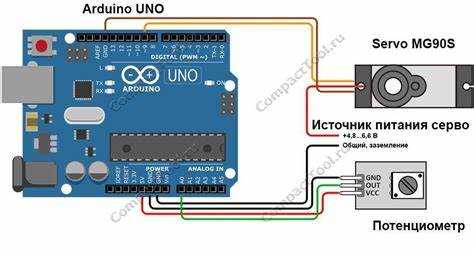

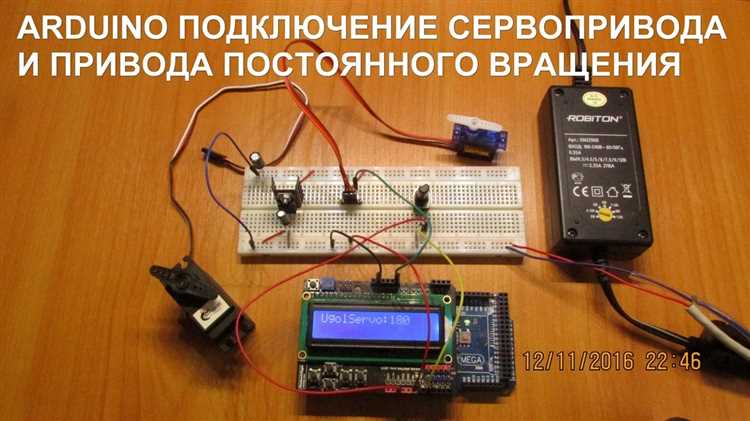

Подключение сервопривода к плате Arduino

При подключении нескольких сервоприводов объединяйте их общие провода питания и земли в одну шину, но сигнальные провода разводите на отдельные пины. Для стабильной работы используйте конденсаторы 100–470 мкФ между +5В и GND рядом с сервоприводом, чтобы сгладить скачки напряжения при резких движениях. Если сервопривод дергается или не реагирует, проверьте качество контактов и соответствие цветовой маркировки проводов: перепутанные питание и земля могут вывести устройство из строя.

Для тестирования подключения загрузите в Arduino скетч с библиотекой Servo.h и минимальным кодом: #include <Servo.h> Servo myservo; void setup() { myservo.attach(9); } void loop() { myservo.write(90); delay(1000); }. Если сервопривод не движется, измерьте напряжение на его контактах мультиметром – оно должно быть в пределах 4.8–6В. При падении напряжения ниже 4.5В замените источник питания или уменьшите нагрузку на сервопривод.

Написание базового кода для управления сервомотором

Для работы с сервоприводом на Arduino потребуется библиотека Servo.h, входящая в стандартный пакет IDE. Подключите её в начале скетча директивой #include <Servo.h>. Библиотека предоставляет методы для управления углом поворота, скоростью и остановки мотора без необходимости вручную формировать ШИМ-сигналы. Минимальный рабочий код включает три обязательных этапа: создание объекта сервопривода, привязку к пину и установку начального положения.

Объект сервопривода создаётся командой Servo myServo;. Для привязки к пину используйте метод myServo.attach(pin), где pin – номер цифрового пина (например, 9). Важно: не все пины поддерживают аппаратный ШИМ, поэтому для стабильной работы выбирайте пины с маркировкой ~ (3, 5, 6, 9, 10, 11 на Arduino Uno). После привязки установите начальное положение сервопривода с помощью myServo.write(angle), где angle – угол в градусах (0–180).

Пин 9: оптимальный выбор для большинства сервоприводов (например, SG90) из-за стабильного ШИМ-сигнала.
Пин 10: альтернатива, если пин 9 занят другими компонентами.
Избегайте пинов 5 и 6 на Uno – их ШИМ-частоты ниже, что может вызывать дребезг сервопривода.

Для плавного изменения скорости используйте цикл for с шагом 1–5 градусов и задержкой delay(15–30) миллисекунд между итерациями. Пример кода для вращения от 0° до 180° с задержкой 20 мс:

for (int angle = 0; angle <= 180; angle++) {
myServo.write(angle);
delay(20);
}

Увеличение задержки замедляет движение, уменьшение – ускоряет. Однако при значениях delay() менее 10 мс сервопривод может не успевать реагировать, что приводит к рывкам или перегреву.

Для остановки сервопривода в произвольный момент используйте myServo.detach(). Это отключает ШИМ-сигнал, переводя мотор в режим свободного хода. Чтобы возобновить управление, повторно вызовите attach(). При работе с несколькими сервоприводами создавайте отдельные объекты для каждого и привязывайте их к разным пинам. Максимальное количество одновременно управляемых сервоприводов на Arduino Uno – 12, но на практике рекомендуется ограничиться 4–6 из-за ограничений по току и процессорному времени.

Регулировка скорости через изменение сигнала PWM

Для сервоприводов, не поддерживающих прямое управление скоростью через ШИМ (например, SG90), применяйте библиотеку Servo.h. Она позволяет генерировать сигнал с частотой 50 Гц и регулировать ширину импульса от 544 до 2400 мкс. Чтобы снизить скорость, увеличивайте задержку между шагами изменения угла с помощью delay() или используйте нелинейное приращение позиции. Пример: servo.write(pos); delay(15); – задержка в 15 мс между шагами замедлит движение.

При работе с бесколлекторными сервоприводами (например, Dynamixel) ШИМ-сигнал не применяется напрямую. Вместо этого используйте протокол UART или I2C для отправки команд скорости. Для таких устройств библиотека Dynamixel2Arduino позволяет задавать скорость через регистр Moving Speed (0x20), где значение 0–1023 соответствует диапазону от 0 до 114 об/мин. Учтите, что максимальная скорость зависит от напряжения питания: при 12 В она выше, чем при 7,4 В.

Оптимальная частота ШИМ для сервоприводов – 50 Гц, но некоторые модели (например, MG996R) допускают работу на 100–200 Гц. Повышение частоты снижает слышимый шум, но может привести к перегреву драйвера. Для изменения частоты используйте регистры таймеров: TCCR1B = TCCR1B & 0b11111000 | 0x01; установит частоту ~31 кГц на пинах 9 и 10 (Arduino Uno). Однако сервоприводы на такой частоте работать не будут – это актуально только для моторов постоянного тока.

Избегайте резких скачков ШИМ-сигнала: они вызывают рывки и перегрузку механики. Для плавного разгона используйте линейную или экспоненциальную интерполяцию. Пример кода для линейного ускорения: for (int i = 0; i <= 180; i++) { servo.write(i); delay(map(i, 0, 180, 30, 5)); }. Здесь задержка уменьшается с 30 до 5 мс по мере увеличения угла, обеспечивая ускорение. Для точного контроля применяйте библиотеку AccelStepper, даже если работаете с сервоприводом.

Питание сервопривода напрямую влияет на стабильность ШИМ-сигнала. При падении напряжения ниже 4,8 В (для большинства моделей) сервопривод может игнорировать команды или работать с ошибками. Используйте отдельный источник питания с током не менее 1 А на каждый сервопривод. Подключайте землю Arduino и сервопривода к общей шине, иначе сигнал ШИМ будет искажаться помехами. Для фильтрации помех добавьте конденсатор 100 мкФ между плюсом и землей питания сервопривода.

Оптизация плавности движения сервопривода

Плавность работы сервопривода зависит от трех ключевых параметров: шага изменения угла, задержки между шагами и качества питания. Для стандартных сервоприводов типа SG90 или MG996R оптимальный шаг изменения угла составляет 1–3 градуса при частоте обновления 20–50 мс. Превышение этих значений приводит к рывкам, а слишком малый шаг увеличивает нагрузку на микроконтроллер без видимого улучшения плавности.

Используйте функцию writeMicroseconds() вместо write() для более точного управления. Сервоприводы работают с ШИМ-сигналами в диапазоне 1000–2000 мкс, где 1500 мкс соответствует нейтральному положению. Пример кода для плавного перемещения:

Задайте начальное и конечное значение в микросекундах (например, 1000 и 2000).
Разделите диапазон на 100–200 шагов с задержкой 10–20 мс между ними.
Используйте цикл for для постепенного изменения значения.

Шум питания – основная причина нестабильной работы сервопривода. Подключайте сервоприводы к отдельному источнику 5–6 В с током не менее 2 А. Конденсаторы емкостью 470–1000 мкФ на линии питания сглаживают пульсации. Избегайте подключения сервоприводов к пину 5V Arduino – это приводит к просадкам напряжения и сбоям.

Библиотека VarSpeedServo позволяет задавать скорость движения в диапазоне 1–255, где 1 – максимальная скорость, а 255 – минимальная. Пример настройки:

Установите библиотеку через менеджер библиотек Arduino.
Создайте объект VarSpeedServo myservo;.
Прикрепите сервопривод: myservo.attach(9);.
Задайте угол и скорость: myservo.write(90, 30, true);.

Для сервоприводов с металлическими шестернями (например, MG995) требуется калибровка мертвой зоны. Измерьте реальный диапазон движения с помощью потенциометра или энкодера. Часто заводские настройки не совпадают с фактическими пределами, что вызывает рывки на границах диапазона. Корректируйте значения в коде, добавляя 50–100 мкс к минимальному и максимальному сигналу.

Механические факторы также влияют на плавность. Проверьте люфт валов и шестерен – он не должен превышать 0.5 мм. Смазка силиконовой смазкой снижает трение и шум. Избегайте перегрузки сервопривода: максимальный момент для SG90 – 1.8 кг·см, для MG996R – 11 кг·см. Превышение этих значений приводит к перегреву и неравномерному движению.

Для динамических нагрузок используйте PID-регулятор. Библиотека PID_v1 позволяет настроить пропорциональную, интегральную и дифференциальную составляющие. Пример базовых настроек для сервопривода:

Kp = 0.5 (пропорциональная составляющая).
Ki = 0.1 (интегральная составляющая).
Kd = 0.05 (дифференциальная составляющая).

Настройте параметры экспериментально, начиная с малых значений и постепенно увеличивая их до достижения стабильного движения без перерегулирования.

Тестирование и корректировка параметров скорости

После настройки базовых параметров сервопривода в коде Arduino (Servo.writeMicroseconds() или Servo.write()) переходите к практическому тестированию. Подключите сервопривод к источнику питания с напряжением, соответствующим его спецификации (обычно 4.8–6 В), и загрузите скетч с минимальной задержкой между шагами (например, 10–20 мс). Наблюдайте за поведением вала: рывки, неравномерное движение или задержки при смене направления указывают на необходимость корректировки.

Для точной оценки скорости используйте осциллограф или логический анализатор. Подключите щуп к сигнальному проводу сервопривода и измерьте длительность импульсов PWM. Стандартные сервоприводы работают с частотой 50 Гц (период 20 мс), где ширина импульса 1000–2000 мкс соответствует крайним положениям. Если фактическая ширина импульса отличается от заданной в коде более чем на 5%, проверьте стабильность питания и целостность проводки.

Запустите тестовый цикл с постепенным увеличением скорости: начните с 10% от максимальной (например, Servo.write(90 + 18) для поворота на 18° при нейтрали 90°) и увеличивайте шаг на 5–10% каждые 2 секунды.
Фиксируйте моменты, когда сервопривод начинает «дергаться» или издавать посторонние звуки – это сигнал о превышении допустимой нагрузки или механических ограничениях.
Для аналоговых сервоприводов (например, SG90) максимальная скорость достигается при импульсах 1300–1700 мкс; цифровые (MG996R) могут работать в диапазоне 900–2100 мкс без потери стабильности.

Корректировка скорости требует изменения двух параметров: ширины импульса и задержки между командами. Если сервопривод движется слишком быстро, уменьшите разницу между начальным и конечным положением (например, с 180° до 90°) или увеличьте задержку в delay() до 50–100 мс. Для плавного ускорения используйте линейную интерполяцию: разделите движение на 10–20 шагов с равными приращениями угла и минимальной задержкой (10–30 мс).

При работе с нагрузкой (например, манипулятором) протестируйте сервопривод под реальной массой. Если вал не достигает заданного положения, увеличьте ширину импульса на 50–100 мкс или снизьте скорость на 20–30%. Для сервоприводов с металлическими шестернями (MG995) допустимо кратковременное превышение тока до 1.5 А – используйте внешний источник питания с током не менее 2 А и конденсатор 1000 мкФ на линии питания для сглаживания помех.

Оптимизируйте код, исключив блокирующие функции. Замените delay() на неблокирующие таймеры с использованием millis(). Пример:

unsigned long previousMillis = 0;
const long interval = 30; // задержка 30 мс
void loop() {
unsigned long currentMillis = millis();
if (currentMillis - previousMillis >= interval) {
previousMillis = currentMillis;
servoPos += step; // изменение положения
myservo.write(servoPos);
}
}

После финальной настройки замерьте фактическую скорость вращения. Для этого прикрепите к валу сервопривода легкий диск с меткой и засеките время полного оборота при максимальной скорости. Сравните результат с паспортными данными (например, 0.12 с/60° для SG90). Если отклонение превышает 15%, проверьте механическую часть на люфты или трение, а также перекалибруйте сервопривод с помощью библиотеки Servo.h и функции attach(pin, min, max), указав скорректированные значения минимального и максимального импульса.
