Омыватель лобового стекла на ВАЗ 2111 – система, требующая периодической настройки для эффективной работы. Заводские форсунки часто распыляют жидкость неравномерно или мимо зоны очистки дворников, что снижает видимость в дождь или при загрязнении. Основная проблема – неправильный угол наклона струи, из-за чего жидкость попадает на капот или стекает по стойкам. Регулировка занимает не более 15 минут и не требует специальных инструментов.
Для настройки потребуется тонкая игла или швейная булавка. Форсунки ВАЗ 2111 имеют два сопла с регулировочными винтами внутри. Вставьте иглу в отверстие и аккуратно поверните винт: по часовой стрелке – струя поднимается, против – опускается. Оптимальный угол распыла – когда жидкость попадает в зону работы дворников шириной 30–40 см на расстоянии 20–30 см от нижней кромки стекла. Проверяйте результат при работающем омывателе, корректируя положение до равномерного покрытия.
Если форсунки забиты, промойте их раствором уксуса с водой (1:1) или специальным очистителем для омывателей. Избегайте использования проволоки – она может повредить пластиковые детали. При сильном износе замените форсунки на новые (артикул 2110-5208060 для ВАЗ 2111). Убедитесь, что шланги не пережаты и насос омывателя создает достаточное давление – слабый напор часто связан с неисправностью моторчика или засором в магистрали.
Необходимые инструменты и материалы для настройки омывателя
Для регулировки омывателя лобового стекла на ВАЗ 2111 потребуются: крестовая отвёртка (PH2), плоская отвёртка (3–5 мм), ключ на 10 мм, шприц медицинский (20 мл) с тонкой иглой, ёмкость для сбора жидкости (0,5 л), чистая ветошь и силиконовая смазка (например, «Molykote 111»). Дополнительно пригодятся мультиметр (для проверки электрических цепей форсунок) и манометр с переходником (0–1,5 бар) – если требуется диагностика давления в системе. Из расходных материалов: дистиллированная вода (для промывки), незамерзающая жидкость (зимний период) и новые форсунки (артикул 2110-5208060-01) при их износе.
При работе с электрической частью используйте изоленту ПВХ (чёрную, шириной 19 мм) и термоусадочные трубки (диаметр 4–6 мм) для восстановления повреждённой изоляции проводов. Для очистки засорённых каналов форсунок подойдёт тонкая стальная проволока (диаметр 0,3–0,5 мм) или специальные иглы для прочистки (продаются в автохимии). Если планируется замена шлангов, выбирайте армированные трубки с внутренним диаметром 4 мм (например, силиконовые шланги от «СИМ» или «Поликом»).
Проверка работоспособности насоса и уровня жидкости в бачке

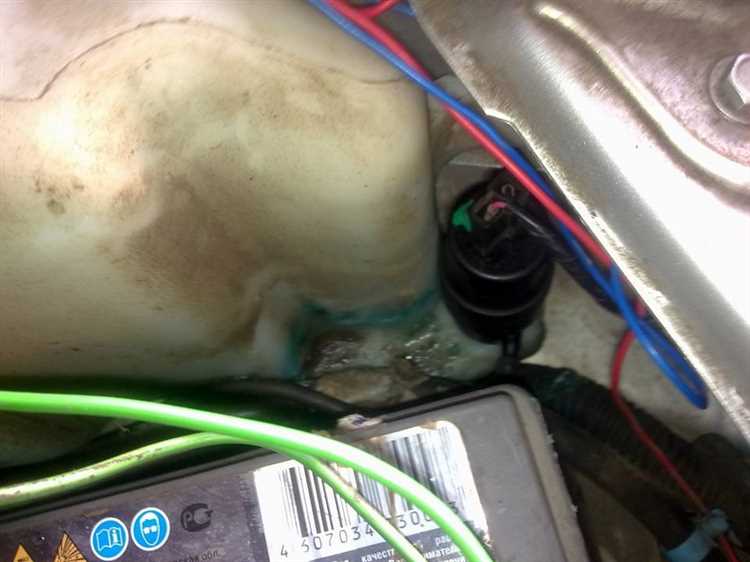

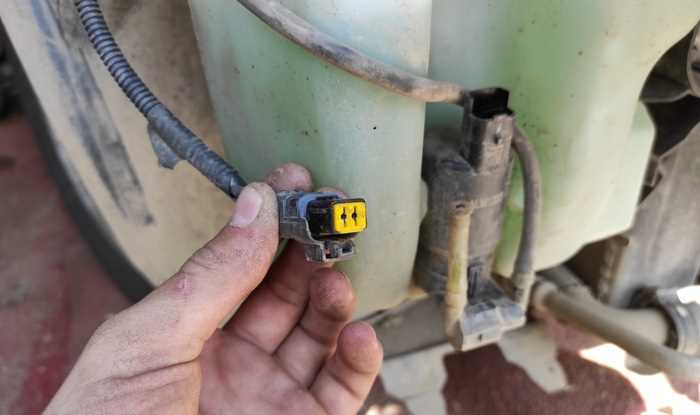

Насос омывателя на ВАЗ 2111 расположен в нижней части бачка, который находится под капотом справа (по ходу движения). Для проверки подайте напряжение 12 В напрямую на контакты насоса: рабочий элемент должен издавать характерный жужжащий звук и создавать давление в магистрали. Если реакции нет – замените насос. Перед тестированием убедитесь, что предохранитель F7 (30 А) в монтажном блоке исправен, а проводка не имеет обрывов или окислений на клеммах.
Уровень жидкости в бачке проверяйте визуально через полупрозрачный пластик – метки «MIN» и «MAX» нанесены на боковой стенке. При температуре ниже +5°C используйте незамерзающую жидкость с температурой кристаллизации не выше -20°C. Если уровень опустился ниже минимальной отметки, долейте жидкость через горловину, предварительно очистив её от грязи. Избегайте смешивания разных типов жидкостей – это может привести к образованию осадка и засорению форсунок.
Засорение насоса часто происходит из-за попадания мусора или замерзания остатков воды. Для профилактики снимайте бачок раз в год и промывайте его чистой водой, а сетчатый фильтр на входе насоса очищайте от отложений. Если насос работает, но жидкость не поступает на стекло, проверьте шланги на перегибы или разрывы – особенно в местах крепления к форсункам и насосам. Давление в системе должно быть достаточным для распыления струи на расстояние не менее 30 см от форсунок.
При включении омывателя следите за реакцией насоса: задержка в 1–2 секунды перед началом подачи жидкости – нормальное явление, связанное с прокачкой системы. Если задержка превышает 5 секунд или струя слабая, проверьте герметичность соединений шлангов и состояние обратного клапана, установленного в магистрали. Клапан предотвращает обратный ток жидкости и должен свободно пропускать её только в одном направлении – при продувке ртом воздух должен проходить с усилием.
В зимний период после длительной стоянки перед первым запуском омывателя убедитесь, что жидкость в бачке не замерзла. Если насос молчит, а жидкость не поступает, прогрейте бачок подручными средствами (например, феном) или отбуксируйте автомобиль в теплое помещение. Никогда не используйте кипяток – резкий перепад температур может повредить пластик бачка или шланги.
Регулировка направления струи форсунок омывателя
На ВАЗ 2111 форсунки омывателя лобового стекла расположены на капоте и имеют два сопла, каждое из которых отвечает за свою зону очистки. Оптимальный угол распыления – 30–45 градусов относительно горизонтали, при этом струя должна попадать в верхнюю треть стекла, не ниже 10 см от верхней кромки. Если жидкость бьет ниже или выше, эффективность очистки снижается на 40–60%.
Для регулировки потребуется тонкая игла или швейная булавка диаметром 0,5–0,8 мм. Перед началом работ убедитесь, что бачок омывателя заполнен не менее чем на треть – это позволит сразу оценить результат. Вставьте иглу в отверстие сопла и аккуратно поверните внутренний жиклер: по часовой стрелке – струя поднимается, против – опускается. Шаг регулировки – 2–3 мм за одно движение.
Проверку проводите на работающем двигателе при включенном омывателе. Если струя бьет в стекло под слишком острым углом, жидкость будет стекать, не успевая очистить поверхность. При чрезмерно высоком направлении часть потока уходит в воздух, увеличивая расход омывайки на 15–20%. Идеальное положение – когда струи пересекаются на середине стекла на высоте 20–25 см от нижней кромки.
На форсунках ВАЗ 2111 установлены пластиковые жиклеры с ограниченным ресурсом. После 3–4 регулировок резьба изнашивается, и сопло начинает самопроизвольно смещаться. В этом случае замените форсунку целиком – артикул 2110-5208060 для оригинальной детали. Аналоги от других производителей (например, «АвтоВАЗАгрегат») могут иметь другой шаг резьбы, что усложнит точную настройку.
При регулировке учитывайте температурные условия. В мороз струя омывайки замерзает быстрее, поэтому зимой рекомендуется направлять сопла на 5–7 мм выше, чем летом. Это компенсирует задержку подачи жидкости из-за загустения состава. Если машина хранится на улице, перед настройкой прогрейте двигатель до 60–70°C – разница в расширении металла капота и пластика форсунок может исказить результат на 3–5 мм.
Не используйте для регулировки отвертки или плоскогубцы – это деформирует сопло и нарушает форму струи. Если игла не входит в отверстие, прочистите его сжатым воздухом или промойте форсунку в растворе изопропилового спирта (1:1 с водой). Засоренные жиклеры снижают давление на 25–30%, что приводит к неравномерному распылению.
После настройки зафиксируйте положение форсунок каплей герметика на резьбе (например, Loctite 243). Это предотвратит самопроизвольное смещение при вибрации. Проверьте герметичность соединения – подтекание жидкости под капотом приводит к коррозии металла и выходу из строя электропроводки омывателя.
Если струя бьет в одну точку или разбрызгивается веером, замените форсунку. На ВАЗ 2111 устанавливались два типа распылителей: с двумя отдельными соплами и с одним общим. Последние менее эффективны – их КПД на 12–18% ниже из-за меньшего охвата площади стекла. При покупке новой детали уточняйте год выпуска автомобиля: до 2003 года ставились форсунки с меньшим диаметром отверстий (0,6 мм против 0,8 мм у поздних моделей).
Замена или очистка засоренных распылителей
Распылители омывателя на ВАЗ 2111 часто забиваются из-за некачественной жидкости или попадания грязи. Первым признаком засорения становится слабый напор струи или ее полное отсутствие. Для диагностики отсоедините шланг от распылителя и проверьте подачу жидкости напрямую – если напор нормальный, проблема в форсунке.
- Очистка иглой: используйте тонкую иглу или канцелярскую скрепку, разогнутую в прямую линию. Аккуратно прочистите отверстия распылителя, не расширяя их, чтобы не нарушить форму струи. После промойте систему чистой водой под давлением.
- Промывка в растворе: снимите распылитель, замочите в теплой воде с добавлением лимонной кислоты (1 столовая ложка на 200 мл) на 30–40 минут. Это растворит известковые отложения и остатки жидкости. Продуйте сжатым воздухом перед установкой.
- Замена: если очистка не помогла, установите новые распылители. Артикул оригинальных форсунок – 2110-5208060. При выборе аналогов обращайте внимание на угол распыла (стандартный – 35–40 градусов) и материал корпуса (предпочтительнее пластик с металлическими вставками).
При установке новых или очищенных распылителей отрегулируйте направление струи. Оптимальная точка попадания – середина лобового стекла на уровне нижней кромки дворников. Для регулировки используйте тонкую отвертку, вставляя ее в паз на корпусе форсунки и поворачивая до нужного положения. После проверки затяните крепежный винт, чтобы избежать самопроизвольного смещения.
Настройка давления жидкости в системе омывателя
Давление в системе омывателя ВАЗ 2111 зависит от двух ключевых элементов: насоса и форсунок. Заводские параметры предусматривают давление в пределах 0,8–1,2 бар. Если струя слабая или бьёт слишком далеко, требуется корректировка. Начните с проверки насоса – он должен издавать равномерный гул без перебоев. При падении давления ниже 0,6 бар насос подлежит замене.
Форсунки омывателя на ВАЗ 2111 регулируются механически. Для этого используйте тонкую иглу или шлицевую отвёртку. Вставьте инструмент в отверстие форсунки и аккуратно поверните регулировочный винт по часовой стрелке для увеличения давления или против – для уменьшения. Один полный оборот изменяет угол распыла примерно на 15 градусов.
Перед регулировкой слейте остатки жидкости из бачка и заполните его чистой водой или специальной жидкостью. Это позволит избежать засорения форсунок частицами грязи. Запустите систему и наблюдайте за струёй: она должна равномерно покрывать стекло на высоте 30–50 см от нижней кромки. Если струя бьёт выше или ниже, откорректируйте угол наклона форсунок.
При избыточном давлении жидкость может разбрызгиваться мимо стекла или создавать туман, ухудшая видимость. В этом случае проверьте состояние обратного клапана в магистрали – он должен свободно пропускать жидкость в одном направлении. Засорённый клапан заменяется новым, артикул 2110-5208550-01.
Шланги системы омывателя не должны иметь перегибов или трещин. Даже небольшое сужение диаметра шланга на 1–2 мм снижает давление на 20–30%. Осмотрите магистраль от бачка до форсунок, при необходимости замените повреждённые участки. Для ВАЗ 2111 подходит шланг с внутренним диаметром 4 мм.
Если после всех манипуляций давление остаётся нестабильным, проверьте электрическую цепь насоса. Падение напряжения на клеммах ниже 12 В приводит к снижению производительности. Прозвоните проводку мультиметром, особое внимание уделите контактам в монтажном блоке (предохранитель F7, 30 А). Окисленные соединения зачистите наждачной бумагой.
В зимний период давление может падать из-за замерзания жидкости в форсунках или шлангах. Используйте незамерзающую жидкость с температурой кристаллизации не выше -20°C. При сильных морозах прогрейте систему, включив омыватель на 5–10 секунд – это растопит лёд в магистрали. Не применяйте кипяток для разморозки: резкий перепад температур повредит пластиковые детали.
Для точной диагностики давления используйте манометр с пределом измерения до 2 бар. Подключите его через тройник между насосом и первым шлангом. Запустите систему и зафиксируйте показания. Если давление выходит за пределы 0,8–1,2 бар, отрегулируйте форсунки или замените насос. Заводской насос ВАЗ 2111 имеет производительность 1,2 л/мин при номинальном напряжении.
Типичные неисправности и способы их устранения
На ВАЗ 2111 омыватель лобового стекла чаще всего выходит из строя из-за засорения форсунок, неисправности насоса или повреждения шлангов. Первым признаком проблем становится слабый напор жидкости или её полное отсутствие. Проверку начинают с простого: осматривают бачок на наличие жидкости и целостность предохранителя F2 (8 А) в монтажном блоке. Если предохранитель цел, переходят к диагностике насоса.
Насос омывателя (артикул 2110-5208009) может не работать из-за окисления контактов или выхода из строя электродвигателя. Для проверки подключают его напрямую к аккумулятору: если мотор не запускается – требуется замена. При работающем насосе, но отсутствии жидкости на стекле, проверяют шланги на перегибы или разрывы. Часто проблема кроется в месте соединения шланга с форсункой, где образуются трещины из-за перепадов температур.
- Засор форсунок – устраняется продувкой сжатым воздухом или прочисткой иглой (диаметр 0,5–0,7 мм).
- Течь жидкости из-под насоса – заменяют уплотнительное кольцо (артикул 2110-5208010).
- Шланг соскочил с патрубка – фиксируют хомутом или заменяют повреждённый участок.
Если жидкость поступает, но струя бьёт мимо стекла, регулируют форсунки. На ВАЗ 2111 используются двухструйные форсунки (артикул 2110-5208060), угол наклона которых настраивают поворотом корпуса в держателе. Оптимальное положение: верхняя струя направлена на середину стекла, нижняя – на нижнюю кромку. Для точной настройки используют тонкую отвёртку или шестигранник.
Зимой омыватель часто отказывает из-за замерзания жидкости в системе. Если бачок и шланги не повреждены, достаточно прогреть двигатель и дождаться оттаивания. При треснувшем бачке (артикул 2110-5208400) его заменяют – ремонт нецелесообразен. Для предотвращения замерзания используют незамерзающую жидкость с температурой кристаллизации не выше -20°C или добавляют спирт в пропорции 1:3.
Реже встречается неисправность реле омывателя (К3 в монтажном блоке). Симптомы: насос включается самопроизвольно или не реагирует на кнопку. Реле проверяют заменой на заведомо исправное (например, от вентилятора охлаждения). Если проблема сохраняется, прозванивают проводку от подрулевого переключателя до насоса – обрыв чаще всего обнаруживается в районе моторного щита.
