Как составить логическую функцию по таблице истинности

Таблица истинности – это основа для формализации логических зависимостей. Каждая строка такой таблицы задаёт комбинацию входных переменных и соответствующий им выход. Например, для функции от трёх переменных A, B, C таблица содержит 8 строк (2³), где каждая строка определяет уникальный набор значений 0 или 1. Задача сводится к тому, чтобы по этим данным построить функцию, которая будет возвращать правильный результат для любой комбинации входов.

Первый шаг – выделение строк, где функция принимает значение 1. Для каждой такой строки формируется конъюнктивный терм (минтерм), где переменные, равные 0, инвертируются. Например, если в строке A=1, B=0, C=1, минтерм запишется как A ∧ ¬B ∧ C. Затем все минтермы объединяются операцией дизъюнкции, образуя совершенную дизъюнктивную нормальную форму (СДНФ). Этот метод гарантирует точное соответствие таблице истинности, но часто приводит к избыточной записи.

Для оптимизации используют методы минимизации, такие как карты Карно или алгоритм Квайна-Мак-Класки. Карты Карно позволяют визуально объединять соседние минтермы, сокращая количество операций. Например, для функции от четырёх переменных карта 4×4 помогает выявить группы из 2, 4 или 8 единиц, которые можно заменить одним термом. Алгоритм Квайна-Мак-Класки работает с таблицами импликант, последовательно устраняя избыточные переменные. Оба подхода снижают сложность функции, сохраняя её эквивалентность исходной таблице.

При реализации на практике важно учитывать ограничения целевой платформы. В цифровой схемотехнике предпочтительны функции с минимальным числом логических элементов, а в программировании – с минимальным количеством операций. Например, для ПЛИС или микроконтроллеров критично сокращение аппаратных затрат, тогда как в программной реализации на C++ или Python акцент делается на скорость вычислений. В любом случае, начальная формализация через СДНФ – необходимый этап, даже если в дальнейшем она будет оптимизирована.

Чтение и анализ таблицы истинности для логических переменных

Ключевой элемент анализа – столбец результата функции. Если он содержит хотя бы одну *1*, функция не является тождественно ложной; если все значения – *1*, она тождественно истинна. Частично определённые функции (с неопределёнными значениями) требуют дополнительных соглашений: либо доопределения, либо исключения строк с *X* (неопределённость) из рассмотрения. Пример: функция *F(A,B)* с результатами *0, 1, X, 1* для всех комбинаций *A* и *B* может быть доопределена как *F(A,B) = A ∨ B*, если *X* заменить на *0*.

Для выявления закономерностей полезно группировать строки с одинаковым результатом. Рассмотрим функцию *F(A,B,C)* с результатами *1* в строках, где:

• *A=0, B=1, C=0*;
• *A=1, B=0, C=1*;
• *A=1, B=1, C=0*.

Эти комбинации соответствуют минтермам *¬A∧B∧¬C*, *A∧¬B∧C* и *A∧B∧¬C*. Их дизъюнкция даёт совершенную дизъюнктивную нормальную форму (СДНФ) функции.

Анализ на симметрию позволяет упростить функцию. Если результат не меняется при перестановке переменных (например, *F(A,B) = F(B,A)*), функция симметрична. Такие функции часто реализуются с меньшими затратами логических элементов. Пример: *F(A,B) = A⊕B* (исключающее ИЛИ) симметрична, а *F(A,B) = A∧¬B* – нет. Для проверки симметрии достаточно сравнить результаты в строках с переставленными значениями переменных.

Минимизация функции начинается с поиска соседних минтермов – комбинаций, отличающихся значением одной переменной. Например, минтермы *A∧B∧¬C* и *A∧B∧C* объединяются в *A∧B*, исключая *C*. Метод Карно визуализирует этот процесс, но при большом числе переменных (*n>4*) эффективнее алгоритмы Куайна-Мак-Класки или Эспрессо. Важно помнить: минимизация не всегда ведёт к оптимальной реализации, если учитывать ограничения конкретной элементной базы (например, только элементы И-НЕ).

Практический анализ включает проверку на функциональную полноту. Если таблица содержит хотя бы одну *1* и одну *0* в столбце результата, функция не является константой и может быть выражена через базовые операции (И, ИЛИ, НЕ). Для проверки полноты системы функций (например, {И-НЕ}) используют критерий Поста: система должна включать функции, не сохраняющие *0* и *1*, немонотонные, несамодвойственные и нелинейные. Пример: функция *F(A,B) = A⊕B* нелинейна, что делает её полезной для построения полных систем.

Ошибки в анализе часто возникают из-за неверной интерпретации неопределённых значений или игнорирования порядка переменных. При ручном построении таблицы рекомендуется:

1. Фиксировать порядок переменных (например, *A, B, C*);
2. Последовательно увеличивать двоичный счётчик для генерации комбинаций;
3. Проверять каждую строку на соответствие логике функции;
4. Использовать цветовую маркировку для выделения групп минтермов.

Автоматизированные инструменты (например, Logisim, Wolfram Alpha) ускоряют процесс, но понимание ручного анализа критично для выявления аномалий в результатах.

Выделение строк с истинным результатом в таблице

При построении логической функции по таблице истинности ключевой этап – анализ строк, где выходной сигнал принимает значение 1. Эти строки определяют минтермы, из которых формируется дизъюнктивная нормальная форма (ДНФ). Например, для функции от трёх переменных (A, B, C) с результатом 1 в строках 2, 5 и 7 минтермы записываются как ¬A∧B∧¬C, A∧¬B∧C и A∧B∧¬C соответственно. Выделение таких строк сокращает объём работы, исключая из рассмотрения комбинации с нулевым результатом.

Для автоматизации процесса используйте фильтрацию таблицы по столбцу результата. В Excel или Google Sheets это реализуется через функцию автофильтра: выберите столбец с выходными значениями, примените фильтр «равно 1». В программных средах (Python, MATLAB) аналогичный результат достигается срезом массива: `truth_table[truth_table[:, -1] == 1]`. Такой подход ускоряет обработку больших таблиц, где ручной поиск неэффективен.

При ручной работе с таблицей истинности подсвечивайте строки с истинным результатом цветом или маркером. Например, в LaTeX используйте пакет `xcolor` и команду `

owcolor{green!20}` для выделения нужных строк. В текстовых редакторах применяйте заливку ячеек или полужирное начертание. Визуальное разделение упрощает последующее составление логического выражения, так как внимание фокусируется только на релевантных данных.

Для функций с большим числом переменных (n > 4) целесообразно применять метод карт Карно. Здесь строки с единичным результатом группируются в прямоугольники по 2^k клеток, что позволяет минимизировать функцию. Например, для четырёх переменных (A, B, C, D) группа из четырёх единиц, расположенных в соседних клетках, сокращается до одного терма. Выделение таких групп вручную требует внимательности, но существенно упрощает итоговое выражение.

В системах автоматизированного проектирования (например, Quartus Prime) выделение строк с истинным результатом выполняется через встроенные инструменты анализа таблиц истинности. Программа самостоятельно генерирует минтермы и предлагает оптимизированную реализацию функции. Однако понимание принципа ручного выделения строк критично для верификации результатов и отладки ошибок, особенно при нестандартных требованиях к функции.

При работе с неполностью определёнными функциями (где часть комбинаций не имеет значения) строки с неопределённым результатом (X) исключаются из первичного анализа. Однако их можно использовать для оптимизации: присвоить X значение 1 или 0 так, чтобы получить максимально простую ДНФ. Например, если в таблице для функции от трёх переменных строка 3 имеет результат X, а строки 2 и 6 – 1, то X можно заменить на 1, объединив термы в (A∧¬C).

Для проверки корректности выделенных строк используйте метод подстановки. Возьмите одну из строк с результатом 1 и подставьте её значения в полученную функцию. Если результат не равен 1, значит, в выделении или формировании термов допущена ошибка. Например, для строки A=0, B=1, C=0 функция должна содержать терм ¬A∧B∧¬C. Пропуск такого терма приведёт к неверному результату на данной комбинации.

В образовательных целях полезно практиковать выделение строк на бумаге с последующей проверкой через онлайн-симуляторы логических схем (например, Logic.ly). Это развивает навык быстрого анализа таблиц и понимание связи между таблицей истинности и логическим выражением. Для сложных функций рекомендуется разбивать таблицу на части, обрабатывая каждую отдельно, а затем объединяя результаты через дизъюнкцию.

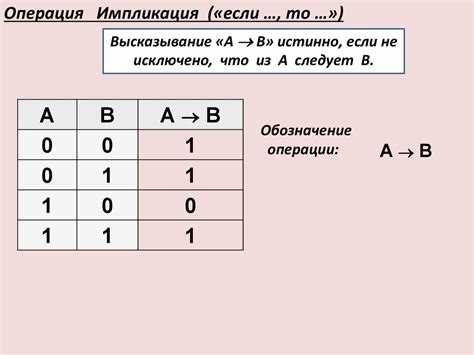

Формирование элементарных конъюнкций по строкам таблицы

Элементарная конъюнкция строится для каждой строки таблицы истинности, где функция принимает значение 1. Процесс начинается с анализа значений входных переменных в строке. Если переменная равна 1, она включается в конъюнкцию без изменений; если 0 – добавляется её инверсия. Например, для строки с переменными A=1, B=0, C=1 конъюнкция примет вид A ∧ ¬B ∧ C. Важно соблюдать порядок переменных и не пропускать ни одной, даже если её значение не влияет на результат в данной строке.

При формировании конъюнкций избегайте избыточности. Если в таблице присутствуют строки с одинаковыми наборами значений переменных, но разными выходами, учитывайте только те, где функция истинна. Для минимизации логического выражения в дальнейшем рекомендуется сразу группировать конъюнкции по количеству инверсий. Например, конъюнкции ¬A ∧ B ∧ C и A ∧ B ∧ ¬C относятся к разным группам, что упростит применение методов склейки или карт Карно.

• Для строки с A=0, B=1, C=0 конъюнкция записывается как ¬A ∧ B ∧ ¬C.
• Если переменная не участвует в формировании результата (например, при доопределении функции), её можно опустить, но только после проверки на избыточность.
• Конъюнкции с большим числом инверсий часто требуют дополнительной оптимизации, особенно в схемах с ограниченными ресурсами.

Ошибки при формировании конъюнкций чаще всего возникают из-за невнимательности к знакам инверсии или порядку переменных. Проверяйте каждую конъюнкцию подстановкой исходных значений из таблицы: результат должен совпадать с 1. Для сложных функций с 4+ переменными используйте промежуточные вычисления, разбивая процесс на этапы. Например, сначала обработайте первые две переменные, затем добавьте третью и так далее. Это снижает вероятность пропуска инверсий и упрощает отладку.

Объединение конъюнкций в дизъюнктивную нормальную форму

Дизъюнктивная нормальная форма (ДНФ) строится на основе строк таблицы истинности, где функция принимает значение 1. Для каждой такой строки формируется элементарная конъюнкция, включающая все переменные или их отрицания в зависимости от их значений в строке. Например, для функции от трёх переменных f(A,B,C) строка 1 0 1 → 1 порождает конъюнкцию A ∧ ¬B ∧ C. Все полученные конъюнкции объединяются операцией дизъюнкции: (A ∧ ¬B ∧ C) ∨ (¬A ∧ B ∧ C) ∨ .... Минимизация ДНФ достигается удалением избыточных конъюнкций, например, если одна конъюнкция поглощает другую (A ∧ B поглощает A ∧ B ∧ C).

• Используйте карты Карно для визуального поиска минимальных конъюнкций: объединяйте соседние единицы в группы по 2ⁿ клеток.
• При ручном построении ДНФ проверяйте каждую конъюнкцию на покрытие всех единичных строк таблицы истинности.
• Избегайте дублирующих конъюнкций – они увеличивают сложность функции без изменения её логики.
• Для функций с большим числом переменных (>4) применяйте алгоритмы Квайна-Мак-Класки или Эспрессо для автоматической минимизации.

Упрощение логической функции с помощью законов алгебры логики

Упрощение логических функций – ключевой этап оптимизации цифровых схем и алгоритмов. Основные законы алгебры логики, такие как коммутативный, ассоциативный, дистрибутивный, законы де Моргана и поглощения, позволяют сократить количество операций и переменных. Например, выражение A ∧ (A ∨ B) упрощается до A по закону поглощения, что исключает избыточную операцию дизъюнкции.

Для практического применения законов важно последовательно анализировать выражение. Начинайте с раскрытия скобок с помощью дистрибутивного закона: A ∧ (B ∨ C) = (A ∧ B) ∨ (A ∧ C). Затем ищите пары одинаковых термов или их инверсий, которые можно сократить по законам идемпотентности (A ∨ A = A) или дополнения (A ∨ ¬A = 1).

Законы де Моргана критически важны при работе с инверсиями сложных выражений. Преобразование ¬(A ∧ B) в ¬A ∨ ¬B позволяет перейти от конъюнкции к дизъюнкции, что часто упрощает дальнейшие шаги. Аналогично, ¬(A ∨ B) заменяется на ¬A ∧ ¬B. Эти правила особенно полезны при минимизации функций в базисе И-НЕ или ИЛИ-НЕ.

При упрощении функций с тремя и более переменными эффективен метод карт Карно, но для аналитического подхода используйте законы склеивания: (A ∧ B) ∨ (A ∧ ¬B) = A. Этот приём устраняет зависимость от переменной B, если она встречается в прямом и инверсном виде. Для функций с большим числом термов целесообразно группировать слагаемые по общим переменным.

Рассмотрим пример: функция F = (A ∧ B ∧ C) ∨ (A ∧ B ∧ ¬C) ∨ (A ∧ ¬B ∧ C). Применяя закон склеивания к первым двум термам, получаем (A ∧ B). Далее объединяем с третьим термом: (A ∧ B) ∨ (A ∧ ¬B ∧ C). Используя дистрибутивный закон, выносим A: A ∧ (B ∨ (¬B ∧ C)). По закону поглощения B ∨ (¬B ∧ C) = B ∨ C, итоговое выражение – A ∧ (B ∨ C).

Ошибки при упрощении часто возникают из-за неверного применения законов или пропуска возможных сокращений. Чтобы избежать этого, проверяйте каждый шаг подстановкой значений переменных. Например, для A = 1, B = 0, C = 1 исходная функция F даёт 1, как и упрощённое выражение. Если результаты не совпадают, вернитесь к предыдущему этапу.

Для автоматизации процесса используйте специализированные инструменты, такие как логические калькуляторы или библиотеки для символьных вычислений (например, SymPy в Python). Однако понимание ручного метода остаётся необходимым для анализа и отладки сложных логических схем, где автоматические алгоритмы могут давать неоптимальные решения.

Построение конъюнктивной нормальной формы по таблице истинности

Конъюнктивная нормальная форма (КНФ) строится по таблице истинности через анализ строк, где функция принимает значение 0. Для каждой такой строки формируется дизъюнкция литералов, где переменная включается в прямом виде, если её значение в строке 0, и в инверсном – если 1. Например, для строки *A=1, B=0, C=1* дизъюнкция примет вид *¬A ∨ B ∨ ¬C*. Полученные дизъюнкции объединяются конъюнкцией, образуя КНФ. Метод гарантирует минимальное покрытие всех ложных значений функции, но не всегда оптимален по количеству термов.

При оптимизации КНФ используют законы поглощения и склеивания: *X ∨ (X ∧ Y) = X* и *(X ∨ Y) ∧ (X ∨ ¬Y) = X*. Для ускорения процесса исключают избыточные дизъюнкции, проверяя их покрытие другими термами. Если таблица содержит *n* переменных, максимальное число дизъюнкций в КНФ равно *2ⁿ*, но на практике оно значительно меньше за счёт минимизации. Инструменты вроде Quine-McCluskey или карт Карно автоматизируют этот процесс, сокращая ручной труд.

Проверка корректности полученной функции на всех наборах значений

После синтеза логической функции по таблице истинности критически важно убедиться в её соответствии исходным данным. Для этого необходимо протестировать функцию на каждом наборе входных переменных, указанных в таблице. Например, если функция построена для трёх переменных (A, B, C), проверка должна охватывать все 8 возможных комбинаций: от 000 до 111. Пропуск даже одного набора может привести к некорректной работе схемы в реальных условиях.

Проверку удобно проводить с помощью подстановки значений в полученное выражение. Допустим, функция задана как F = A·B + ¬C. Для набора A=1, B=0, C=1 подставляем: 1·0 + ¬1 = 0 + 0 = 0. Сравниваем результат с таблицей истинности – если значение совпадает, переходим к следующему набору. При несовпадении анализируем ошибку: возможно, неверно построена СДНФ или СКНФ, либо допущена опечатка в формуле.

Особое внимание уделяют граничным случаям, где функция принимает значение 1 или 0 на всех переменных. Например, для набора A=1, B=1, C=0 функция F = A·B + ¬C должна дать 1·1 + 1 = 1. Если результат отличается, проверяют приоритет операций: конъюнкция выполняется раньше дизъюнкции, а инверсия – до обоих. Использование скобок для явного задания порядка операций исключает двусмысленность.

Для сложных функций с четырьмя и более переменными целесообразно автоматизировать проверку. Напишите скрипт на Python или используйте специализированные инструменты, такие как Logisim или Wolfram Alpha. В Python можно реализовать цикл, перебирающий все комбинации входов и сравнивающий результат функции с эталонным значением из таблицы. Пример кода: for a, b, c in product([0, 1], repeat=3): assert F(a, b, c) == expected[a][b][c].

Если функция строилась методом минимизации (например, картами Карно), проверяют не только исходные наборы, но и импликанты, покрывающие несколько комбинаций. Например, импликанта A·¬B покрывает наборы 100 и 101. Убедитесь, что функция корректно обрабатывает оба случая, даже если один из них неявно задан в таблице истинности.

При обнаружении ошибки локализуйте её источник. Если функция строилась вручную, пересчитайте каждый шаг: от выделения конституент до минимизации. Если использовался алгоритм Квайна-Мак-Класки, проверьте правильность объединения импликант и исключения избыточных термов. Частая ошибка – неверное определение существенных импликант, что приводит к потере покрытия отдельных наборов.

Для функций с большим числом переменных (5 и более) проверка вручную становится трудоёмкой. В таких случаях используйте генерацию тестов: создайте случайные наборы значений и сравните результаты функции с эталонными. Хотя этот метод не гарантирует 100% покрытия, он эффективен для выявления грубых ошибок. Дополнительно проверьте функцию на наборах, где все переменные равны 0 или 1 – это часто выявляет проблемы с инверсиями или константами.

Завершающим этапом проверки должно стать документирование результатов. Зафиксируйте все протестированные наборы и полученные значения функции. Если функция используется в критических системах (например, в схемах управления), добавьте формальное доказательство корректности, например, с помощью индукции по числу переменных. Это особенно важно для функций, где ошибка может привести к серьёзным последствиям.
