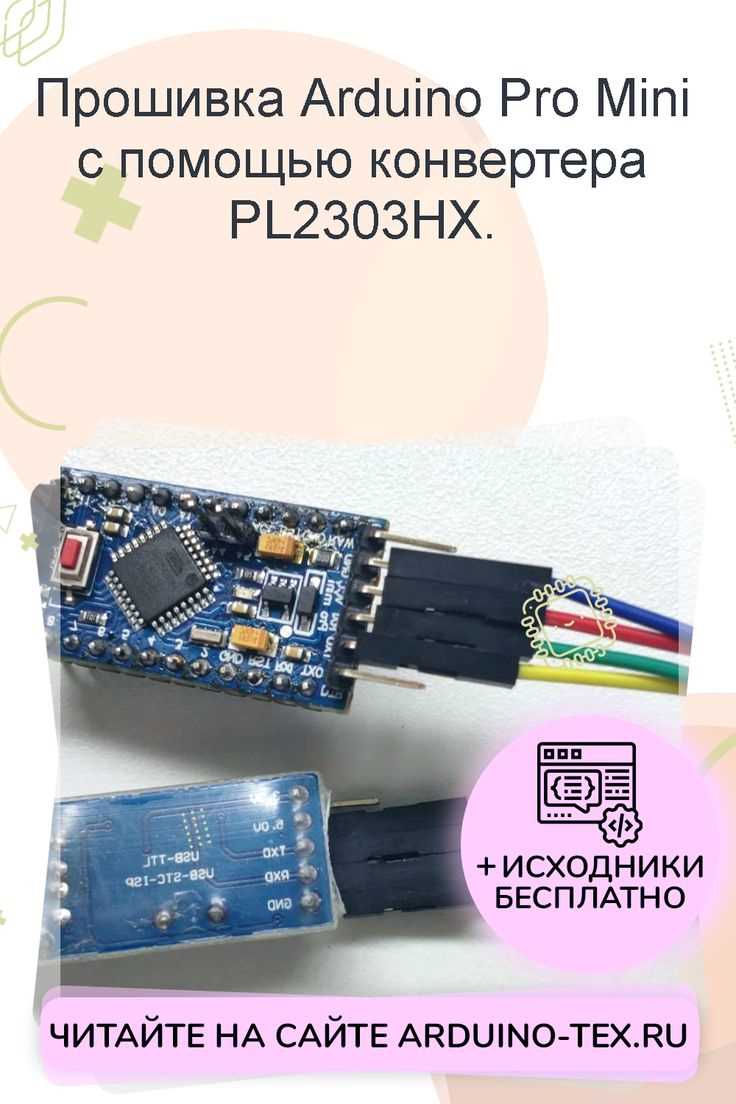

Как записать загрузчик в arduino pro mini

Arduino Pro Mini – компактная плата на базе микроконтроллера ATmega328P, лишённая встроенного программатора. Для прошивки скетчей через UART требуется загрузчик (bootloader), который записывается через внешний программатор. Без него плата не распознаётся Arduino IDE, а попытки залить код через последовательный порт завершатся ошибкой «avrdude: stk500_getsync() attempt X of 10: not in sync». Процесс записи загрузчика занимает 2–3 минуты, но требует точного соблюдения последовательности действий и выбора правильных настроек.

Для прошивки понадобятся: программатор (USBasp, Arduino в режиме ISP или FTDI-адаптер с поддержкой 3.3V/5V), соединительные провода с шагом 2.54 мм, Arduino IDE версии 1.8.19 или новее, и файл загрузчика. Стандартный bootloader для Pro Mini (оптимизированный для 57600 бод) хранится в директории hardware/arduino/avr/bootloaders/atmega/ATmegaBOOT_168_atmega328_pro_8MHz.hex (для 8 МГц) или ATmegaBOOT_168_atmega328.hex (для 16 МГц). Альтернативные варианты – Optiboot (меньше занимает места, быстрее загружает скетчи) или MiniCore (поддерживает разные тактовые частоты и fuse-биты).

В Arduino IDE выберите Инструменты → Плата → Arduino Pro or Pro Mini, затем укажите процессор (ATmega328P (3.3V, 8 MHz) или ATmega328P (5V, 16 MHz)) и программатор (USBasp, Arduino as ISP или другой). Откройте Инструменты → Записать загрузчик. Если процесс завершится ошибкой «avrdude: verification error», проверьте соединения, напряжение питания и fuse-биты. Для ручной настройки fuse-битов используйте команду:

avrdude -c usbasp -p m328p -U lfuse:w:0xFF:m -U hfuse:w:0xDA:m -U efuse:w:0xFD:m

После успешной записи загрузчика плата будет готова к прошивке скетчей через UART с помощью FTDI-адаптера.

Выбор необходимых компонентов и инструментов для прошивки

Для прошивки загрузчика на Arduino Pro Mini потребуется программатор. Оптимальный выбор – USBasp или Arduino в режиме ISP. USBasp дешевле, совместим с avrdude и поддерживает микроконтроллеры ATmega328P без дополнительных настроек. Если используется Arduino Uno или Nano как программатор, убедитесь, что плата имеет стабильный источник питания, иначе возможны сбои при записи. Избегайте дешёвых клонов USBasp с некачественными контактами – они часто вызывают ошибки связи.

Arduino Pro Mini выпускается в двух вариантах: на 3,3 В (8 МГц) и 5 В (16 МГц). Перед прошивкой проверьте маркировку на плате и выберите соответствующий загрузчик. Для 3,3-вольтовой версии подойдёт файл *atmega328p_8mhz.hex*, для 5-вольтовой – *atmega328p_16mhz.hex*. Неправильный выбор приведёт к нестабильной работе или полному отказу платы. Загрузчики можно найти в папке *hardware/arduino/avr/bootloaders* Arduino IDE или скачать с официального репозитория.

Для подачи питания на Pro Mini используйте стабильный источник. Если плата не имеет встроенного преобразователя, подайте напряжение через RAW-пин (3,3–12 В для 3,3-вольтовой версии, 5–12 В для 5-вольтовой). При прошивке через USBasp или Arduino-ISP питание можно брать с программатора, но убедитесь, что ток не превышает 200 мА. Для защиты от помех добавьте конденсатор 0,1 мкФ между VCC и GND рядом с микроконтроллером.

Дополнительно понадобится программа для прошивки. В Windows удобно использовать avrdude с GUI-оболочкой Khazama AVR Programmer или командной строкой. На Linux и macOS avrdude работает через терминал. Убедитесь, что драйверы для программатора установлены: для USBasp – libusb, для Arduino-ISP – стандартные драйверы Arduino. Перед прошивкой проверьте соединения мультиметром в режиме прозвонки – короткие замыкания или обрывы приведут к ошибкам записи.

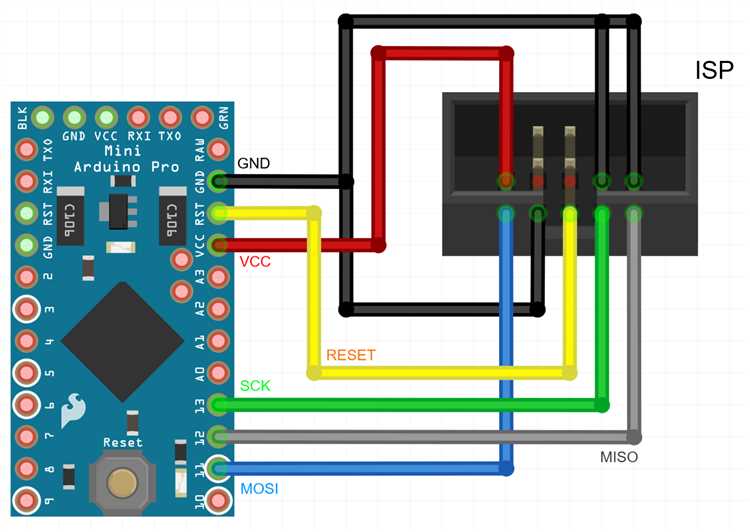

Подключение Arduino Pro Mini к программатору через SPI-интерфейс

D10 (Uno) → RESET (Pro Mini)
D11 (Uno) → MOSI (Pro Mini)
D12 (Uno) → MISO (Pro Mini)
D13 (Uno) → SCK (Pro Mini)
5V (Uno) → VCC (Pro Mini)
GND (Uno) → GND (Pro Mini)

Не забудьте установить конденсатор 10 мкФ между RESET и GND на плате-программаторе для стабилизации сигнала.

Для проверки соединения запустите команду в терминале:

avrdude -c usbasp -p m328p -v

Если программатор не распознается, проверьте драйверы (для Windows используйте Zadig для USBasp) и правильность подключения. На Pro Mini с ATmega328P (5V, 16 МГц) параметр -p m328p корректен; для 3.3V/8 МГц версии укажите -p m328p -b 9600.

Типичные ошибки при подключении:

Перепутаны MOSI и MISO – загрузчик не запишется, но микроконтроллер не повредится.
Отсутствие общего GND между программатором и Pro Mini – связь не установится.
Неправильное напряжение питания (например, 5V на 3.3V-версию) – может вывести плату из строя.

Перед подачей питания еще раз сверьтесь с документацией на вашу версию Pro Mini (ATmega168/328P, 3.3V/5V).

Для стабильной работы SPI-интерфейса используйте короткие провода (до 15 см) и экранированный кабель при необходимости. Избегайте параллельного прокладывания сигнальных линий с силовыми проводами – это может вызвать помехи. Если программатор не определяет плату, попробуйте снизить скорость передачи данных (параметр -B 10 в avrdude).

После успешного подключения выполните тестовую запись загрузчика. В Arduino IDE выберите «Инструменты → Программатор → [ваш программатор]» и «Записать загрузчик». Если процесс завершится с ошибкой, проверьте лог avrdude – чаще всего проблема в неправильном подключении или неверных фьюзах. Для сброса фьюзов используйте команду:

avrdude -c usbasp -p m328p -U lfuse:w:0xFF:m -U hfuse:w:0xDA:m -U efuse:w:0xFD:m

Эти значения соответствуют стандартной конфигурации Pro Mini (внешний кварц 16 МГц, BOD 2.7V).

Настройка среды Arduino IDE для работы с загрузчиком

Откройте Arduino IDE и перейдите в Файл → Настройки. В поле Дополнительные ссылки для Менеджера плат добавьте URL: https://raw.githubusercontent.com/sparkfun/Arduino_Boards/master/IDE_Board_Manager/package_sparkfun_index.json. Это необходимо для поддержки нестандартных плат, включая клоны Pro Mini с альтернативными загрузчиками. После сохранения перезапустите IDE, чтобы изменения вступили в силу.

В Инструменты → Плата → Менеджер плат найдите и установите пакет SparkFun AVR Boards. Для оригинальных плат Arduino выберите Arduino Pro or Pro Mini, указав процессор (например, ATmega328P (3.3V, 8 MHz) или ATmega328P (5V, 16 MHz)). Если используется сторонний загрузчик (например, Optiboot), выберите соответствующую версию в списке или добавьте её вручную через Инструменты → Плата → Менеджер плат → Добавить, указав путь к JSON-файлу с описанием.

Проверьте настройки порта в Инструменты → Порт – выберите COM-порт, к которому подключён программатор (например, USBasp или Arduino в режиме ISP). Для корректной работы с загрузчиком установите фьюзы через Инструменты → Программатор, выбрав USBasp или Arduino as ISP. Если IDE не распознаёт программатор, обновите драйверы через Диспетчер устройств Windows или установите avrdude вручную, указав путь в настройках IDE.

Выбор и загрузка правильной версии загрузчика для Pro Mini

Arduino Pro Mini выпускается в двух основных вариантах: с микроконтроллерами ATmega328P (5V/16MHz и 3.3V/8MHz) и реже – ATmega168 (3.3V/8MHz). Версия загрузчика зависит от тактовой частоты и напряжения питания. Для 5V/16MHz используйте загрузчик ATmegaBOOT_168_atmega328_pro_8MHz.hex или optiboot_atmega328.hex (оптимизированный, занимает меньше памяти). Для 3.3V/8MHz подойдет ATmegaBOOT_168_atmega328_pro_8MHz.hex или optiboot_atmega328_8MHz.hex. Ошибка в выборе приведет к некорректной работе или полному отказу платы.

Загрузчики хранятся в папке hardware/arduino/avr/bootloaders внутри директории Arduino IDE. Если используете сторонние сборки (например, MiniCore или MightyCore), скачайте соответствующие файлы с GitHub-репозиториев разработчиков. MiniCore поддерживает ATmega328P с тактовыми частотами 16MHz, 8MHz и 1MHz, а также расширенные конфигурации фьюзов. Для проверки совместимости сверьтесь с документацией: boards.txt содержит параметры bootloader.file и bootloader.unlock_bits.

Скачивайте загрузчики только из официальных источников: репозиторий ArduinoCore-avr или проверенные форки (например, MiniCore). Избегайте непроверенных сборок – они могут содержать ошибки в коде или неверные фьюзы, что приведет к «окирпичиванию» микроконтроллера. Для ATmega168 используйте загрузчик ATmegaBOOT_168_diecimila.hex из стандартной поставки Arduino IDE.

Перед прошивкой уточните текущую конфигурацию платы. Команда avrdude -c arduino -p m328p -P /dev/ttyUSB0 -b 57600 -v (замените порт и скорость) выведет текущие фьюзы и версию загрузчика. Если плата уже содержит Optiboot, повторная прошивка не требуется – он совместим с большинством скетчей и поддерживает автосброс при загрузке. Для ATmega328P с 3.3V/8MHz обязательно установите фьюз CKDIV8=0, иначе тактовая частота будет занижена до 1MHz.

Проверка соединения и диагностика ошибок подключения

Первым шагом после физического подключения Arduino Pro Mini к программатору (например, USBasp или FTDI) станет проверка контактов. Убедитесь, что провода подключены к правильным пинам: MISO (12), MOSI (11), SCK (13), RESET (RST), VCC (5V или 3.3V в зависимости от модели) и GND. Даже один неправильно подключенный провод приведет к ошибке avrdude: initialization failed, rc=-1. Используйте мультиметр в режиме прозвонки для проверки целостности цепей между программатором и платой.

Если программатор определяется системой, но запись не начинается, проверьте драйверы. Для USBasp в Windows часто требуется установка libusb или Zadig. В Linux выполните команду lsusb – в списке должно появиться устройство с идентификатором 16c0:05dc (для USBasp). Отсутствие устройства указывает на проблему с питанием или физическим подключением. Попробуйте другой USB-порт или кабель – некоторые кабели предназначены только для зарядки и не передают данные.

Ошибка avrdude: stk500_getsync() attempt X of 10: not in sync чаще всего возникает из-за неправильного выбора порта или скорости передачи. В Arduino IDE выберите правильный порт (Tools → Port) и убедитесь, что в Tools → Board указана модель Arduino Pro or Pro Mini с корректным процессором (ATmega328P (3.3V, 8 MHz) или ATmega328P (5V, 16 MHz)). Если используется внешний программатор, в Tools → Programmer должен быть выбран соответствующий тип (например, USBasp).

Проблемы с питанием – распространенная причина сбоев. Arduino Pro Mini не имеет встроенного стабилизатора напряжения, поэтому подаваемое напряжение должно строго соответствовать рабочему диапазону платы. Для 3.3V-версии допустимое напряжение – 3.3–3.6V, для 5V-версии – 4.5–5.5V. Превышение этих значений приведет к перегреву или выходу из строя микроконтроллера. Проверьте напряжение на пинах VCC и GND мультиметром – разница должна быть стабильной, без пульсаций.

Если запись прерывается с ошибкой avrdude: verification error, first mismatch at byte 0x0000, это указывает на нестабильное соединение или повреждение флеш-памяти. Попробуйте снизить скорость программирования: для USBasp добавьте параметр -B 10 в строку вызова avrdude, для Arduino IDE – отредактируйте файл boards.txt, добавив pro.menu.cpu.8MHzatmega328.upload.speed=19200. Также проверьте конденсаторы на плате программатора – иногда их отсутствие или неисправность вызывает сбои при передаче данных.

При использовании FTDI-адаптера убедитесь, что перемычка на адаптере установлена в положение, соответствующее напряжению платы (3.3V или 5V). Некоторые адаптеры имеют переключатель DTR – он должен быть включен для корректного сброса микроконтроллера перед программированием. Если плата не реагирует на попытки записи, попробуйте вручную удерживать кнопку RESET на Pro Mini, отпуская её в момент начала загрузки (через 1–2 секунды после запуска avrdude).

Если все проверки пройдены, но запись по-прежнему не удается, попробуйте прошить загрузчик с помощью другого программатора или платы Arduino в режиме Arduino as ISP. Для этого загрузите скетч ArduinoISP на вспомогательную плату, подключите её к Pro Mini по схеме MISO-MISO, MOSI-MOSI, SCK-SCK, RESET-10, VCC-VCC, GND-GND, затем выберите Tools → Programmer → Arduino as ISP и выполните Tools → Burn Bootloader. Этот метод часто помогает обойти аппаратные неисправности программатора или проблемы с драйверами.

Запуск процесса записи загрузчика через Arduino IDE

Подключите Arduino Pro Mini к программатору по следующей схеме:

VCC → VCC (5V или 3.3V в зависимости от версии Pro Mini);
GND → GND;
D10 (программатора) → RST (Pro Mini);
D11 → D11;
D12 → D12;
D13 → D13.

Используйте провода с малым сопротивлением и избегайте длинных соединений – это снижает риск ошибок при записи.

В Arduino IDE выберите целевую плату: Инструменты → Плата → Arduino Pro or Pro Mini. Укажите процессор (ATmega328P (3.3V, 8 MHz) или ATmega328P (5V, 16 MHz)) в зависимости от вашей модели. В разделе Инструменты → Программатор оставьте «Arduino as ISP». Теперь запустите запись загрузчика через Инструменты → Записать загрузчик. Процесс займет около 30–60 секунд; в нижней панели IDE появится сообщение «Загрузчик записан успешно» или код ошибки, если что-то пошло не так.

После успешной записи отключите Pro Mini от программатора и протестируйте его, загрузив любой скетч. Если плата не отвечает, проверьте:

Соответствие напряжения питания (3.3V/5V) версии Pro Mini;
Надежность контактов в соединениях;
Наличие резистора 10 кОм между RST и VCC на программаторе (некоторые версии требуют его для стабильной работы).

При повторных ошибках попробуйте снизить скорость передачи данных в Инструменты → Скорость передачи до 19200 бод.

Верификация успешной прошивки и тестирование платы

После записи загрузчика подключите Arduino Pro Mini к компьютеру через USB-UART преобразователь. Откройте Arduino IDE, выберите порт в меню Инструменты → Порт и загрузите скетч Blink из примеров. Если светодиод на плате (обычно подключен к пину 13) начнет мигать с интервалом в 1 секунду – базовая функциональность подтверждена. Отсутствие реакции указывает на ошибки в прошивке или подключении.

Для проверки UART-интерфейса используйте скетч с отправкой данных через Serial.print(). Подключите преобразователь к пинам TX (1) и RX (0) платы, откройте монитор порта (Ctrl+Shift+M) и установите скорость 9600 бод. Если в мониторе отображаются ожидаемые сообщения (например, «Hello, Pro Mini»), связь работает корректно. При отсутствии данных проверьте правильность подключения пинов и соответствие скорости в скетче и мониторе.

Проверка цифровых пинов требует подключения светодиода с резистором 220 Ом между тестируемым пином и GND. Используйте скетч с поочередным переключением пинов в режимы INPUT_PULLUP и OUTPUT. При OUTPUT HIGH светодиод должен загораться, при OUTPUT LOW – гаснуть. Для INPUT_PULLUP подключите кнопку между пином и GND – нажатие должно изменять состояние с HIGH на LOW.

Для верификации энергопотребления измерьте ток в режиме сна. Загрузите скетч с вызовом LowPower.powerDown(SLEEP_FOREVER, ADC_OFF, BOD_OFF) из библиотеки LowPower. Подключите мультиметр в разрыв питания платы. При исправной прошивке ток должен упасть до 0.1–5 мкА (зависит от модели). Превышение 10 мкА указывает на неотключенные периферийные модули или ошибки в конфигурации.

Решение типовых проблем при записи загрузчика

Ошибка «avrdude: Yikes! Invalid device signature» указывает на несовпадение сигнатуры микроконтроллера с ожидаемой. Для ATmega328P (вариант с 16 МГц) сигнатура – 0x1E 0x95 0x0F, для 8 МГц – 0x1E 0x95 0x14. Проверьте выбранный тип платы в Arduino IDE: «Tools → Board → Arduino Pro or Pro Mini» и «Tools → Processor → ATmega328P (5V, 16 MHz)» или «ATmega328P (3.3V, 8 MHz)». Если сигнатура все равно не распознается, попробуйте обновить avrdude или используйте сторонний программатор с поддержкой принудительного игнорирования сигнатуры (ключ -F), но учтите риск повреждения чипа.

Проблема с питанием – частая причина нестабильной записи. Arduino Pro Mini требует стабильного напряжения 5 В (для 16 МГц) или 3,3 В (для 8 МГц). Если программатор не обеспечивает достаточный ток, используйте внешний источник питания с фильтрующим конденсатором 10–100 мкФ между VCC и GND. Избегайте питания через USB-хаб – предпочтите прямой порт или блок питания с током не менее 500 мА. При работе с 3,3-вольтовыми версиями убедитесь, что программатор поддерживает это напряжение: некоторые USBasp требуют перепайки джампера для переключения режимов.

Если загрузчик записывается, но плата не определяется при подключении через USB-UART, проверьте наличие bootloader. После успешной записи в консоли avrdude должно появиться сообщение «avrdude done. Thank you.» и отсутствовать ошибки верификации. Если плата все равно не отвечает, сбросьте ее вручную: подключите RESET к GND на 100 мс перед началом загрузки скетча. Для автоматического сброса используйте конденсатор 0,1 мкФ между RESET и DTR адаптера USB-UART – это стандартное решение для большинства клонов.

Некоторые клоны Arduino Pro Mini оснащены неоригинальными чипами ATmega328, которые могут требовать корректировки fuse-битов. Если после записи загрузчика плата работает нестабильно (например, зависает или не выполняет скетчи), проверьте fuse-биты с помощью команды avrdude -c программатор -p m328p -U lfuse:r:-:h -U hfuse:r:-:h -U efuse:r:-:h. Для стандартного загрузчика Optiboot значения должны быть: lfuse=0xFF, hfuse=0xDE, efuse=0xFD (для 16 МГц). При несовпадении перезапишите их командой avrdude -c программатор -p m328p -U lfuse:w:0xFF:m -U hfuse:w:0xDE:m -U efuse:w:0xFD:m.
