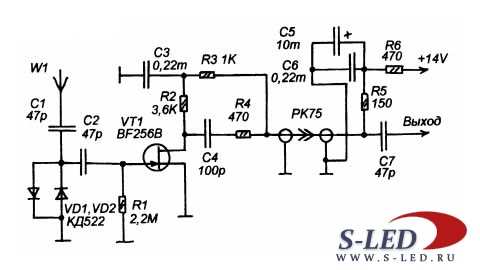

Усилитель ДМВ антенны – ключевой элемент, обеспечивающий стабильный приём сигнала на частотах от 470 до 862 МГц. Его поломка приводит к снижению качества изображения, появлению шумов или полному исчезновению каналов. Чаще всего неисправности возникают из-за перепадов напряжения, коррозии контактов или выхода из строя активных компонентов: транзисторов, диодов или микросхем. Перед началом ремонта проверьте питание – стандартное напряжение на входе усилителя составляет 5–12 В, а потребляемый ток не должен превышать 50–100 мА.
Первым шагом диагностики станет визуальный осмотр платы. Обратите внимание на вздутые конденсаторы, потемневшие резисторы или трещины в пайке. Если внешних повреждений нет, измерьте напряжение на выходе блока питания – отклонение более чем на 10% от номинала указывает на неисправность стабилизатора или выпрямителя. Для проверки транзисторов используйте мультиметр в режиме прозвонки: сопротивление между базой и эмиттером должно составлять 0,5–0,7 кОм, а между коллектором и эмиттером – близко к бесконечности.
При замене компонентов учитывайте их параметры. Например, для транзистора типа 2SC3356 или BFR91A критически важны граничная частота (не менее 2 ГГц) и коэффициент усиления (hFE > 50). Конденсаторы фильтра питания должны иметь ёмкость 100–470 мкФ и рабочее напряжение не ниже 16 В. Если усилитель работает с перебоями, проверьте качество пайки высокочастотных разъёмов – окисление или неплотный контакт могут вызывать интерференцию.
После ремонта протестируйте усилитель с помощью генератора сигналов или эфирного ТВ. Уровень выходного сигнала должен увеличиваться на 15–25 дБ относительно входного, а коэффициент шума – оставаться ниже 3 дБ. Если усиление недостаточное, проверьте цепи обратной связи и подстройте резисторы в схеме смещения. При работе с высокочастотными цепями избегайте длинных проводников – их длина не должна превышать 1/10 длины волны (для 700 МГц это около 4 см).
Как определить неисправность усилителя ДМВ антенны по внешним признакам
Визуальный осмотр корпуса усилителя часто дает ключевые подсказки. Начните с проверки целостности платы: трещины, следы коррозии на дорожках или вздувшиеся конденсаторы – прямые индикаторы неисправности. Обратите внимание на места пайки разъемов и транзисторов: холодные пайки (матовые, с трещинами) или потемневшие участки вокруг компонентов свидетельствуют о перегреве. Если на плате обнаружены следы окисления (белый или зеленый налет), особенно в местах подключения кабеля, это говорит о попадании влаги – распространенной причине отказа усилителей.
- Отсутствие питания: проверьте напряжение на входе усилителя (обычно 5–12 В). Если мультиметр показывает 0 В, проблема может быть в блоке питания, кабеле или разъеме. При наличии напряжения, но отсутствии сигнала – неисправен сам усилитель.
- Перегрев: исправный усилитель нагревается незначительно. Если корпус горячий на ощупь уже через 10–15 минут работы, это указывает на короткое замыкание или пробой транзистора.
- Искрение или запах гари: немедленно отключите устройство. Такие признаки говорят о критическом повреждении компонентов (например, пробитом диоде или сгоревшем резисторе).
Изменение характеристик сигнала при подключении усилителя – еще один диагностический признак. Если при отключении усилителя качество изображения улучшается, а при включении – ухудшается, это может означать, что устройство вносит собственные шумы или искажения. Для проверки подключите антенну напрямую к телевизору, затем через усилитель: разница в уровне сигнала (измеряется в dB) не должна превышать 2–3 дБ. Превышение этого значения указывает на нелинейные искажения, вызванные неисправным транзистором или конденсатором.
Проверка работы усилителя с другим источником питания или кабелем помогает локализовать проблему. Если при замене блока питания на заведомо исправный (с аналогичными параметрами) работа восстанавливается, причина в нестабильном напряжении. Аналогично, если при подключении короткого отрезка кабеля (1–2 м) сигнал улучшается, а с длинным (10+ м) – пропадает, виноват кабель или его экранирование. В таких случаях усилитель может быть исправен, но работать некорректно из-за внешних факторов.
Наконец, обратите внимание на поведение усилителя при изменении положения антенны. Если при повороте антенны на 10–15 градусов сигнал резко пропадает или появляется, а при возврате в исходное положение восстанавливается, это может указывать на неисправность входного каскада усилителя. В исправном устройстве такие колебания должны быть плавными. Также проверьте, не возникают ли помехи при включении других электроприборов (например, микроволновки или холодильника): если да, усилитель не справляется с подавлением внешних шумов из-за деградации фильтрующих компонентов.
Необходимые инструменты и материалы для диагностики и ремонта
Для диагностики усилителя ДМВ-антенны потребуется мультиметр с функцией измерения постоянного и переменного напряжения (диапазон до 50 В), сопротивления (до 2 МОм) и проверки диодов. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT61E) упростят работу, но подойдет и бюджетный аналог с ручной настройкой. Обязательно проверьте наличие щупов с тонкими наконечниками – они нужны для точечного контакта с SMD-компонентами на плате.
Паяльная станция с регулировкой температуры (200–350 °C) и тонким жалом (0,5–1 мм) необходима для демонтажа и установки элементов. Для SMD-ремонта используйте паяльник с керамическим нагревателем, например, Hakko FX-888D или аналог. В комплекте должны быть припой диаметром 0,5–0,8 мм (с флюсовым сердечником, например, Sn60Pb40) и бескислотный флюс (Rosin или гелевый, как Amtech NC-559). Для удаления излишков припоя пригодится оплетка или оловоотсос.
Набор отверток с изолированными ручками включает крестовые (PH0, PH00) и плоские (1,5–3 мм) для разборки корпуса усилителя. Пинцет с антистатическим покрытием (например, ESD-15) нужен для манипуляций с мелкими резисторами, конденсаторами и транзисторами. Для фиксации платы во время пайки используйте держатель с лупой (3–5x увеличение) или отдельную настольную лупу с подсветкой LED.
Запасные компоненты подбирайте исходя из типичных неисправностей: керамические конденсаторы 10–100 пФ (для ВЧ-цепей), электролитические 10–470 мкФ (на 16–25 В), резисторы 10 Ом–1 МОм (0,25 Вт). Для замены транзисторов в каскадах усиления подойдут биполярные NPN-типа (например, 2SC3356 или BFR91A) или полевые (J310, BF998). Диоды Шоттки (1N5711, BAT46) часто выходят из строя в цепях питания – держите их под рукой.
Осциллограф с полосой пропускания не менее 50 МГц (например, Rigol DS1054Z) позволит анализировать сигналы на входе и выходе усилителя, выявляя искажения или отсутствие сигнала. Если осциллографа нет, можно использовать ВЧ-детектор (например, самодельный на диоде 1N34A) для грубой оценки наличия сигнала. Для проверки питания подойдет лабораторный блок с регулировкой напряжения (3–12 В) и током до 1 А.
Из расходных материалов понадобятся изопропиловый спирт (99%) для очистки платы от флюса, безворсовые салфетки и кисть с жесткой щетиной для удаления пыли. Термоусадочные трубки (диаметр 1,5–3 мм) или изолента пригодятся для изоляции восстановленных контактов. Храните инструменты в антистатическом пакете или коробке с пенопластовым наполнителем, чтобы избежать повреждения чувствительных компонентов электростатическим разрядом.

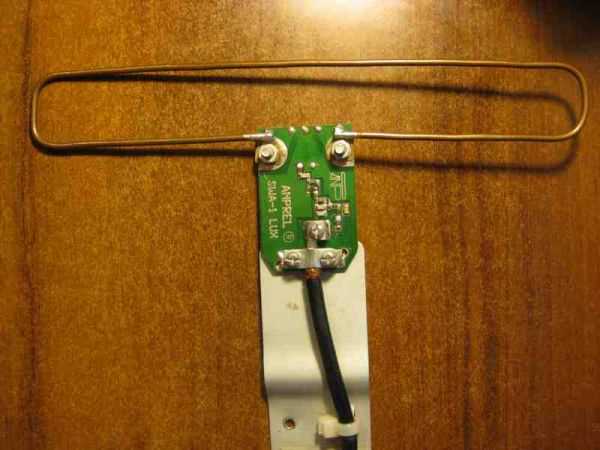

Пошаговая разборка усилителя и проверка его компонентов
Проверьте входные и выходные разъемы на механические повреждения. Прозвоните центральные контакты мультиметром в режиме измерения сопротивления (диапазон 200 Ом): сопротивление между входом и выходом должно быть близко к нулю, а между контактом и корпусом – бесконечности. Осмотрите дроссели и резисторы на плате: обрыв дорожек или потемнение элементов сигнализирует о перегреве. Для проверки транзисторов используйте режим проверки диодов – падение напряжения на переходах должно составлять 0,6–0,7 В для кремниевых и 0,2–0,3 В для германиевых.
Подайте питание через стабилизированный источник (12 В) и измерьте напряжение на ключевых точках: на входе стабилизатора (если есть) – 12 В, на выходе – 5–9 В в зависимости от схемы. Проверьте сигнал на выходе усилителя осциллографом: при подаче тестового сигнала (например, от генератора 500–800 МГц) амплитуда должна увеличиваться в 10–30 раз без искажений. Если сигнал отсутствует или искажен, замените подозрительные компоненты – конденсаторы (проверяйте ESR-метром), транзисторы или микросхемы усилителя.
Проверка транзисторов и диодов в схеме усилителя мультиметром
Для проверки биполярных транзисторов (например, BFR91A, 2SC3356) определите тип структуры (NPN или PNP) по маркировке или схеме. У NPN-транзисторов переход база-эмиттер и база-коллектор должны показывать падение напряжения 0,5–0,7 В в прямом включении (красный щуп к базе) и обрыв в обратном. У PNP – наоборот: черный щуп к базе. Если оба перехода прозваниваются в обоих направлениях или показывают 0 Ом – транзистор неисправен.
- Проверка полевых транзисторов (например, BF998, 2SK544) требует особой осторожности из-за чувствительности к статическому электричеству. Отпаяйте транзистор от платы. Для MOSFET с каналом n-типа: подключите черный щуп к стоку, красный – к истоку. Мультиметр должен показать сопротивление 400–1000 Ом. При касании красным щупом затвора сопротивление должно резко упасть до 0–10 Ом. Если изменений нет – транзистор пробит.
- У JFET (например, J310) проверяйте переход затвор-исток: в прямом включении (красный щуп к затвору) должно быть 0,5–1 В, в обратном – обрыв. Сопротивление между стоком и истоком должно составлять 100–500 Ом.
Диоды в усилителе (обычно 1N4148, BA482) проверяются в двух направлениях. В прямом включении (красный щуп к аноду) мультиметр покажет 0,5–0,8 В для кремниевых и 0,2–0,3 В для германиевых диодов. В обратном направлении – обрыв (OL или бесконечность). Если диод прозванивается в обоих направлениях или показывает 0 Ом – он пробит. Для диодов Шоттки (например, BAT46) прямое падение напряжения составит 0,15–0,45 В.
Записывайте результаты проверки для каждого элемента. Если транзистор или диод не соответствует эталонным значениям, замените его аналогом с близкими параметрами. Для биполярных транзисторов важны коэффициент усиления (hFE) и предельная частота (fT), для полевых – крутизна (gm) и напряжение отсечки (VGS(off)). После замены повторно проверьте усилитель на работоспособность.
Замена вышедших из строя элементов без пайки плат
Для временного восстановления работоспособности усилителя ДМВ антенны без пайки подходят пружинные клеммники WAGO серии 222 или аналогичные с номинальным током не менее 3 А. Они рассчитаны на провода сечением 0,08–2,5 мм² и выдерживают напряжение до 450 В, что соответствует типовым параметрам питания антенных усилителей (12–24 В). Перед установкой зачистите концы проводов на 8–10 мм, убедитесь в отсутствии окислов и вставьте в клеммник до щелчка. Избегайте использования дешёвых китайских аналогов – их контактные группы не обеспечивают стабильного соединения при вибрации.
При замене катушек индуктивности без пайки применяйте разъёмные соединители типа «вилка-гнездо» с низким контактным сопротивлением (менее 10 мОм). Для ВЧ-цепей выбирайте катушки с ферритовыми сердечниками и добротностью не менее 50 на рабочей частоте. Номинал индуктивности должен совпадать с оригиналом с точностью ±2% – отклонение приводит к смещению резонансной частоты усилителя. При монтаже располагайте катушку на расстоянии не менее 10 мм от металлических элементов корпуса, чтобы избежать паразитной связи. Для подстройки используйте катушки с регулируемым сердечником (например, Toko 7MM).
После замены элементов без пайки обязательно проверьте параметры усилителя: коэффициент усиления (должен быть в пределах ±1 дБ от номинала), КСВ на входе (не более 1,5 на рабочей частоте) и уровень шумов (не выше -60 дБм). Для измерений используйте анализатор спектра с трекинг-генератором или векторный анализатор цепей. При обнаружении нестабильной работы (самовозбуждение, искажения) проверьте качество контактов мультиметром в режиме измерения сопротивления (не более 0,1 Ом). Временные соединения без пайки не рекомендуется использовать дольше 3–4 недель – окисление контактов приводит к росту потерь и ухудшению параметров.
Настройка и тестирование усилителя после ремонта
После завершения ремонта усилителя ДМВ антенны первым шагом станет проверка питания. Подключите блок питания с напряжением, указанным в технической документации (обычно 5–12 В). Используйте мультиметр в режиме измерения постоянного напряжения: красный щуп к плюсовому контакту, черный – к минусовому. Допустимое отклонение – не более ±0,2 В от номинала. Если напряжение нестабильно или отсутствует, проверьте целостность проводов, разъемов и стабилизатора напряжения на плате.
Для оценки работоспособности усилителя подключите его к антенне и телевизору через коаксиальный кабель с волновым сопротивлением 75 Ом. Включите телевизор и перейдите в режим ручного поиска каналов. Начните с частот, соответствующих диапазону ДМВ (470–862 МГц). Если сигнал слабый или отсутствует, отключите усилитель и проверьте уровень сигнала напрямую от антенны. Разница в 10–15 дБ при подключении усилителя свидетельствует о его корректной работе.
Настройка коэффициента усиления требует точной регулировки. В большинстве усилителей предусмотрен подстроечный резистор или перемычка для выбора режима (например, 12 дБ, 18 дБ, 24 дБ). Начните с минимального значения и постепенно увеличивайте, наблюдая за качеством изображения. Избыточное усиление приводит к перегрузке тюнера и появлению шумов, недостаточное – к слабому сигналу. Оптимальный уровень определяется по отсутствию артефактов (квадраты, разрывы) и стабильному приему всех доступных каналов.
Тестирование на помехоустойчивость проводите в условиях реальной эксплуатации. Подключите усилитель к антенне, расположенной в зоне с высоким уровнем электромагнитных помех (например, рядом с линиями электропередач или мобильными вышками). Переключайте каналы и фиксируйте появление шумов, искажений или пропадания сигнала. Если помехи усиливаются при включении усилителя, замените экранированный кабель на более качественный (например, с двойным экраном) или установите ферритовые фильтры на входе и выходе.
Проверка частотной характеристики усилителя выполняется с помощью генератора сигналов и анализатора спектра. Подключите генератор ко входу усилителя, анализатор – к выходу. Подавайте сигнал с частотой от 470 до 862 МГц с шагом 50 МГц и фиксируйте уровень выходного сигнала. Неравномерность амплитудно-частотной характеристики (АЧХ) не должна превышать 3 дБ. Пики или провалы на отдельных частотах указывают на неисправность фильтров или транзисторов.
Для оценки коэффициента шума используйте метод сравнения с эталонным источником. Подключите ко входу усилителя согласованную нагрузку (50 или 75 Ом) и измерьте уровень шума на выходе анализатором спектра. Затем подключите генератор шума и сравните показания. Коэффициент шума современных усилителей ДМВ не должен превышать 2–3 дБ. Превышение этого значения свидетельствует о деградации активных элементов (транзисторов, микросхем) или некачественном монтаже.
Длительное тестирование под нагрузкой поможет выявить скрытые дефекты. Оставьте усилитель включенным на 2–3 часа, периодически проверяя температуру корпуса и качество сигнала. Перегрев (свыше 60°C) указывает на проблемы с теплоотводом или неисправность стабилизатора напряжения. Если сигнал начинает пропадать или искажаться через 30–60 минут работы, проверьте конденсаторы фильтра питания на предмет потери емкости или утечки.
Финальная проверка включает сравнение с заводскими параметрами. Если сохранилась оригинальная документация, сверьте измеренные значения коэффициента усиления, АЧХ и коэффициента шума с паспортными данными. Допустимые отклонения: ±10% для усиления, ±2 дБ для шума, ±1 дБ для неравномерности АЧХ. При значительных расхождениях повторно проверьте замененные компоненты и качество пайки. Зафиксируйте результаты тестирования для дальнейшего мониторинга состояния усилителя.
