Стартер на Kia Rio 3 (2011–2017 гг., рестайлинговые модели включительно) установлен в нижней части двигателя, со стороны коробки передач. Его корпус примыкает к картеру сцепления, что характерно для большинства переднеприводных автомобилей с поперечным расположением мотора. Найти стартер можно, ориентируясь на аккумуляторную батарею: он расположен чуть ниже и левее (по ходу движения), частично скрыт под впускным коллектором и жгутами проводки.
Для доступа к стартеру потребуется снять защиту картера (если установлена) и, в некоторых случаях, демонтировать воздушный фильтр или его корпус. На двигателях 1.4 (G4FA) и 1.6 (G4FC) стартер крепится двумя болтами М10×1.25 с головкой на 14 мм. Верхний болт часто труднодоступен – для его откручивания удобнее использовать удлинитель с карданным шарниром или гибкий вал. Нижний болт проще, но требует подъема автомобиля на подъемнике или использования смотровой ямы.

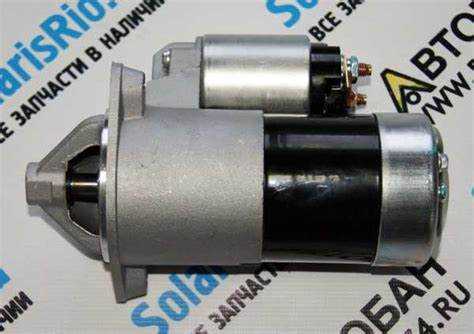

На фото стартер выглядит как цилиндрический агрегат с электрическим разъемом и толстым плюсовым проводом, подключенным к втягивающему реле. Корпус стартера окрашен в черный цвет, а шестерня бендикса выступает в сторону маховика. Если при попытке запуска слышен одиночный щелчок или шум вращения без прокрутки двигателя, проблема чаще всего кроется именно в стартере – износ бендикса, подгорание контактов реле или замыкание обмоток.
При замене стартера рекомендуется проверить состояние зубчатого венца маховика – его износ может привести к повторному выходу из строя нового агрегата. Также стоит очистить контакты на клеммах аккумулятора и проводе массы, идущем к двигателю. Оригинальный стартер для Kia Rio 3 имеет артикул 36100-2B600 (для 1.4) или 36100-2B601 (для 1.6), но на рынке доступны аналоги от Mando, Valeo и ERA с сопоставимым ресурсом.
Как определить расположение стартера под капотом Киа Рио 3

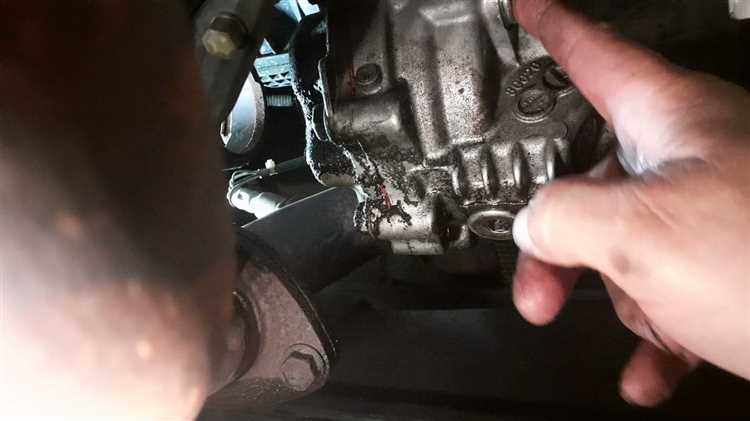

Стартер на Киа Рио 3 расположен в нижней части двигателя, с правой стороны (со стороны пассажира), если смотреть на моторный отсек спереди. Чтобы его обнаружить, откройте капот и найдите аккумулятор – стартер находится непосредственно под ним, ближе к коробке передач. Визуально это цилиндрический агрегат с подключенными к нему толстыми проводами и тонким управляющим проводом.
Для точного определения ориентируйтесь на следующие элементы:
- Масляный щуп – стартер находится чуть ниже и правее его.
- Коробка передач – стартер крепится к её картеру через фланец.
- Высоковольтные провода зажигания – стартер расположен под ними, в углублении между двигателем и салоном.
Если визуальный осмотр затруднён из-за ограниченного пространства, используйте зеркало на длинной ручке или фонарик. Наклонитесь к правой стороне моторного отсека и направьте свет вниз – стартер будет виден как металлический цилиндр диаметром около 8–10 см с зубчатым венцом на торце.
При подъёме автомобиля на подъёмнике или смотровой яме стартер становится доступен снизу. Он закреплён двумя болтами на 14 мм к картеру коробки передач. Один болт расположен сверху, второй – снизу, ближе к днищу. Рядом с нижним болтом проходит жгут проводов, который идёт к управляющему реле.
Не путайте стартер с генератором: последний находится выше, со стороны водителя, и имеет ременной привод от шкива коленвала. Стартер же всегда примыкает к коробке передач и не имеет ремней или шкивов.
Какие детали мешают доступу к стартеру и как их снять

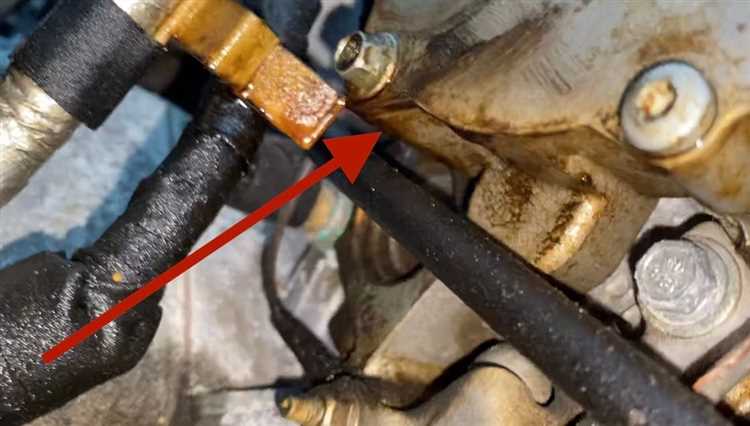

На Киа Рио 3 стартер расположен в нижней части двигателя, со стороны коробки передач. Первое препятствие – защита картера. Она крепится на 8 болтах (размер головки – 10 мм) и двух пистонах. Болты часто закисают, поэтому перед демонтажем обработайте их проникающей смазкой. Пистоны снимаются плоской отвёрткой: подденьте центральную часть, затем вытащите корпус.
Аккумуляторная батарея и её кронштейн частично перекрывают доступ. Отсоедините клеммы (сначала минусовую), затем открутите крепление клеммного блока (ключ на 10 мм). Кронштейн батареи держится на двух болтах (12 мм) – снимите его полностью, чтобы освободить пространство.
Воздушный фильтр с корпусом и патрубком мешает подобраться к стартеру сверху. Открутите два болта крепления корпуса (ключ на 8 мм), отсоедините датчик массового расхода воздуха (разъём фиксируется защёлкой) и снимите патрубок, ослабив хомут плоской отвёрткой. Корпус фильтра можно отвести в сторону, не отсоединяя полностью.
Трос селектора АКПП (на моделях с автоматом) проходит рядом со стартером. Чтобы его не повредить, отсоедините наконечник от рычага переключения передач: снимите стопорную скобу пассатижами, затем вытащите штифт. Трос отодвиньте в сторону, зафиксировав проволокой или пластиковой стяжкой.
Теплозащитный экран выпускного коллектора закрывает стартер сбоку. Он крепится на трёх болтах (10 мм) и одной гайке. Два болта расположены сверху, один – снизу, гайка – на шпильке коллектора. Экран снимается целиком, но будьте осторожны: металл тонкий и легко деформируется.
Проводка к стартеру и генератору проходит в непосредственной близости. Основные провода: толстый плюсовой кабель (крепление гайкой на 13 мм) и тонкий управляющий провод (разъём с фиксатором). Перед отсоединением пометьте провода маркером или сфотографируйте их расположение. Разъём управляющего провода снимается нажатием на фиксатор.
Кронштейн крепления жгута проводов к блоку двигателя может упираться в стартер. Он держится на одном болте (10 мм) и пластиковом держателе. Болт открутите, держатель отщёлкните отвёрткой. Жгут отодвиньте в сторону, чтобы не мешал при демонтаже стартера.
После снятия перечисленных деталей стартер останется закреплённым на двух болтах (14 мм). Верхний болт доступен через отверстие в корпусе КПП, нижний – снизу, через технологическое окно. Для удобства используйте удлинитель с трещоткой. При установке нового стартера соблюдайте момент затяжки: 45–55 Н·м.
Пошаговая инструкция поиска стартера с фотографиями каждого этапа
Поднимите автомобиль на подъемнике или установите на смотровую яму. На Киа Рио 3 стартер расположен в нижней части двигателя, со стороны коробки передач. Для доступа потребуется снять защиту картера, если она установлена. Используйте головку на 10 мм для откручивания болтов крепления защиты – их обычно 4-6 штук.
Отсоедините клемму аккумулятора перед началом работ. Это исключит случайное замыкание при отключении проводов стартера. Клемма «минус» снимается ключом на 10 мм. На стартере два провода: тонкий управляющий (от замка зажигания) и толстый силовой (от аккумулятора). Оба фиксируются гайками на 10 мм.
Открутите гайки крепления проводов, удерживая наконечники ключом на 13 мм от проворачивания. Снимите провода и отведите их в сторону. На фото показаны метки для правильной установки при обратной сборке: управляющий провод – ближе к двигателю, силовой – к коробке.
Выкрутите два болта крепления стартера. Верхний болт доступен сверху, нижний – снизу. Используйте головку на 14 мм с удлинителем. Придерживайте стартер рукой, чтобы он не упал при извлечении. На фото видно, как корпус стартера выходит из посадочного места под углом.
Извлеките стартер, поворачивая его против часовой стрелки. На Киа Рио 3 стартер компактный, но весит около 3 кг – будьте готовы к усилию. Осмотрите посадочное место на наличие грязи или масла. На фото показан стартер вне автомобиля: обратите внимание на шестерню бендикса и втягивающее реле.
Проверьте состояние стартера перед установкой нового. Шестерня бендикса должна свободно вращаться по часовой стрелке и блокироваться против. Втягивающее реле проверяется подачей напряжения 12 В на управляющий контакт – должен быть слышен щелчок. На фото показаны точки проверки мультиметром: сопротивление обмоток должно быть в пределах 0,5–1,5 Ом.
Какие инструменты понадобятся для демонтажа стартера на Киа Рио 3

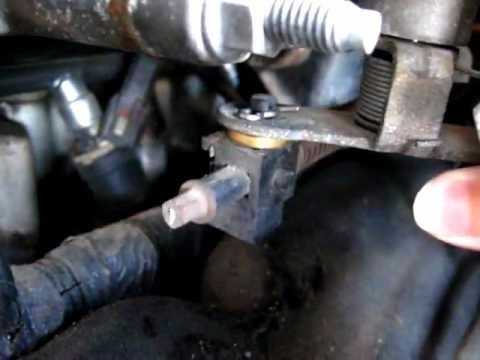

Для снятия стартера на Киа Рио 3 потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике крепежа. Основная сложность – ограниченное пространство в моторном отсеке, поэтому ключи и головки должны быть компактными, но прочными. Использование неподходящего инструмента может привести к срыву граней болтов или повреждению смежных деталей.
Базовый комплект включает:
- Головки на 10, 12 и 14 мм – для откручивания клемм аккумулятора, крепежных болтов стартера и кронштейнов.
- Трещотка с удлинителем (10–15 см) – необходима для доступа к верхнему болту стартера, расположенному в труднодоступном месте.
- Ключ на 12 мм (рожковый или накидной) – для отсоединения силового провода от стартера.
- Отвертка с плоским жалом (ширина 5–7 мм) – для снятия защитных колпачков и фиксаторов проводки.
Дополнительно пригодятся:
- Динамометрический ключ – если планируется обратная установка стартера с соблюдением момента затяжки (рекомендуемое значение для болтов – 45–55 Н·м).
- Пассатижи или круглогубцы – для снятия стопорных колец или фиксаторов проводов, если они закреплены нестандартным способом.
- Фонарик с магнитным креплением – стартер расположен в нижней части двигателя, и без подсветки работать крайне неудобно.
Особое внимание стоит уделить выбору головок. На Киа Рио 3 болты стартера часто имеют шестигранную форму с мелким шагом резьбы, поэтому лучше использовать головки из хромованадиевой стали с шестигранным профилем. Дешевые аналоги могут деформироваться при приложении усилия, особенно если болты закисли. Для предотвращения этого рекомендуется заранее обработать крепеж проникающей смазкой (например, WD-40 или Liquid Wrench) и дать ей подействовать 10–15 минут.
Если стартер снимается впервые, высока вероятность, что один из болтов будет скрыт под защитным кожухом или кронштейном. В таких случаях может потребоваться гибкий удлинитель для трещотки или карданный шарнир. Также полезно иметь под рукой зеркало на телескопической ручке – оно поможет осмотреть крепеж без демонтажа дополнительных деталей.
Для работы с электрической частью понадобятся:
- Мультиметр – для проверки напряжения на клеммах стартера перед демонтажем (должно быть не менее 12 В при попытке запуска).
- Изолента или термоусадочные трубки – для изоляции проводов после отсоединения, если стартер будет храниться отдельно.
- Щетка по металлу – для очистки контактов от окислов, которые могут мешать нормальному контакту.
Не стоит пренебрегать средствами защиты. При работе под автомобилем обязательно используйте перчатки – края металлических деталей могут быть острыми, а аккумуляторная кислота способна вызвать химические ожоги. Если автомобиль поднимается на домкрате, установите его на ровную поверхность и зафиксируйте противооткатными упорами. Для удобства доступа к стартеру можно снять правое переднее колесо и подкрылок, но это не обязательно – все манипуляции реально выполнить через моторный отсек.
Типичные ошибки при поиске стартера и как их избежать

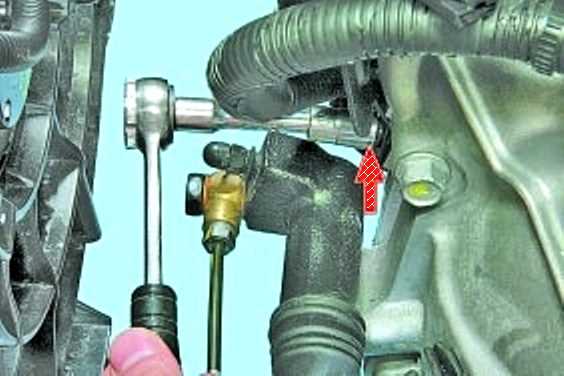

Первая ошибка – игнорирование точной модификации двигателя. На Киа Рио 3 стартер может располагаться по-разному в зависимости от типа мотора: 1.4 л (G4FA) или 1.6 л (G4FC/G4FG). Например, на версии 1.6 стартер крепится ближе к коробке передач, а на 1.4 – ближе к блоку цилиндров. Проверьте VIN-код автомобиля или данные в сервисной книжке, чтобы не тратить время на поиск не там. Ошибка в определении модификации приводит к демонтажу лишних деталей, например, снятию воздушного фильтра или аккумуляторной площадки без необходимости.
Вторая распространённая проблема – попытка добраться до стартера без предварительного отключения аккумулятора. Даже при выключенном зажигании на контактах стартера может сохраняться напряжение, что чревато коротким замыканием при случайном касании инструментом. Отсоедините клемму «минус» перед началом работ, а если стартер расположен снизу, используйте подъёмник или смотровую яму – попытки подлезть к нему сверху через моторный отсек часто заканчиваются повреждением проводки или датчиков.
Третья ошибка – неверная оценка состояния стартера по внешним признакам. Многие автовладельцы списывают проблемы на сам стартер, хотя причина может крыться в проводке, втягивающем реле или даже в аккумуляторе. Перед демонтажем проверьте напряжение на клеммах стартера при попытке запуска: если оно ниже 10 В, проблема скорее в АКБ или массе. Также прозвоните проводку мультиметром – обрыв или окисление контактов встречается чаще, чем выход из строя самого стартера. Если стартер крутит, но двигатель не запускается, ищите причину в системе зажигания или топливоподаче, а не в стартере.
Как проверить стартер после снятия на Киа Рио 3

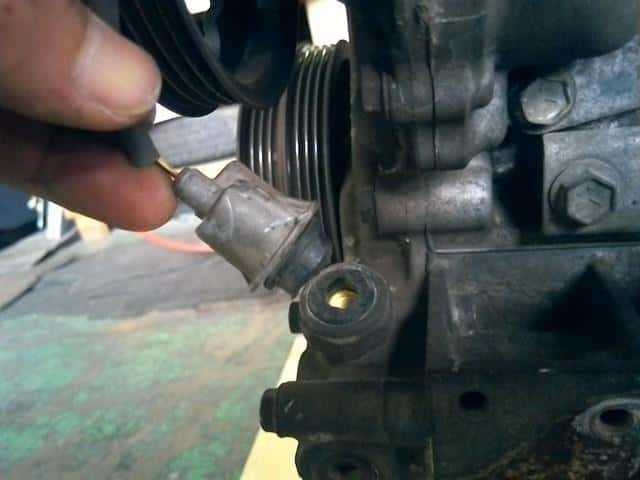

После демонтажа стартера с Киа Рио 3 первым делом осмотрите его на предмет механических повреждений: трещин на корпусе, следов оплавления или коррозии на контактах. Проверьте состояние шестерни бендикса – она должна свободно вращаться только в одном направлении. Если шестерня заедает или прокручивается в обе стороны, замените бендикс или стартер целиком. Особое внимание уделите втулкам – износ может привести к перекосу якоря и замыканию обмоток.
Для проверки электрической части потребуется мультиметр. Установите его в режим измерения сопротивления (200 Ом) и прозвоните обмотки статора и ротора. Сопротивление обмоток статора должно быть в пределах 0,5–1,5 Ом, ротора – 0,1–0,5 Ом. Если прибор показывает бесконечность или нулевое сопротивление, обмотки повреждены. Также проверьте изоляцию между обмотками и корпусом – сопротивление должно стремиться к бесконечности.
Перед установкой стартера на место очистите посадочное место от грязи и смажьте шлицы вала моторным маслом. Проверьте состояние проводки и клемм – окисление контактов часто становится причиной неисправностей. После сборки протестируйте стартер на автомобиле, предварительно убедившись в исправности аккумулятора и цепи управления. Если после всех проверок стартер не работает, замените его на новый или восстановленный.
