Сопротивление изоляции – ключевой параметр, определяющий безопасность и работоспособность электрических сетей. Допустимые значения регламентируются ГОСТ 3345-76 и ПУЭ: для низковольтных кабелей (до 1 кВ) минимальное сопротивление должно составлять не менее 0,5 МОм, для высоковольтных (свыше 1 кВ) – 1 МОм на 1 кВ рабочего напряжения. Нарушение этих норм приводит к утечкам тока, перегреву и риску короткого замыкания.
Для измерений используют мегаомметры с выходным напряжением 500 В, 1000 В или 2500 В в зависимости от класса напряжения кабеля. Прибор подключается между жилой и заземлением (или между жилами), после чего подается испытательное напряжение на 60 секунд – именно столько времени требуется для стабилизации показаний. Перед началом работ кабель обязательно отключают от нагрузки и разряжают, иначе остаточный заряд исказит результаты.
Температура и влажность влияют на показания: при повышении температуры на 10 °C сопротивление изоляции снижается в 1,5–2 раза. Поэтому измерения проводят при температуре не ниже +5 °C и влажности не выше 80%. Если условия не соответствуют норме, вводят поправочные коэффициенты или переносят проверку. Для кабелей с бумажно-масляной изоляцией критично отсутствие влаги – даже незначительное увлажнение снижает сопротивление на порядок.
Результаты фиксируют в протоколе с указанием даты, температуры, влажности, типа кабеля и прибора. Если сопротивление ниже нормы, проводят повторный замер через 10–15 минут – иногда сказывается поляризация диэлектрика. При стабильно низких значениях кабель подлежит замене или сушке (для бумажно-масляной изоляции).
Какие приборы нужны для измерения сопротивления изоляции
Основной инструмент для измерения сопротивления изоляции – мегаомметр. Современные модели работают с напряжением от 50 до 5000 В, что позволяет тестировать кабели разного класса напряжения. Для низковольтных сетей (до 1000 В) достаточно приборов с диапазоном 50–1000 В, например, Fluke 1507 или Sonel MIC-2500. Высоковольтные системы требуют мегаомметров с выходным напряжением 2500 В и выше, таких как Megger MIT525 или Chauvin Arnoux CA 6549.
При выборе мегаомметра обращайте внимание на погрешность измерений: для точных замеров она не должна превышать ±5%. Важна также возможность работы в широком диапазоне сопротивлений – от единиц килоом до сотен гигаом. Модели с функцией автоматического разряда (например, Kyoritsu 3125) исключают риск остаточного заряда на кабеле после теста, что критично для безопасности.
Для проверки изоляции в условиях повышенной влажности или агрессивных сред используют специализированные приборы с защитой от пыли и влаги по классу IP65 или выше. Такие устройства, как Sonel MIC-10k1, оснащены герметичным корпусом и устойчивы к конденсату. В промышленных условиях, где требуется длительная работа без подзарядки, предпочтительны мегаомметры с литий-ионными аккумуляторами емкостью от 5000 мА·ч.
Для экспресс-диагностики изоляции в полевых условиях подходят портативные тестеры с питанием от батарей AA, например, Fluke 1587. Они компактны, но ограничены по напряжению (обычно до 1000 В) и точности. В лабораториях или на производстве применяют стационарные мегаомметры с возможностью подключения к ПК для записи и анализа данных, такие как Megger S1-568.
Дополнительные аксессуары повышают эффективность измерений: экранированные кабели с зажимами типа «крокодил» для минимизации утечек тока, термостойкие щупы для работы при температурах до +200°C, а также адаптеры для подключения к разъемам различного типа. При тестировании кабелей с экраном используйте трехпроводную схему подключения, чтобы исключить влияние поверхностных токов утечки.

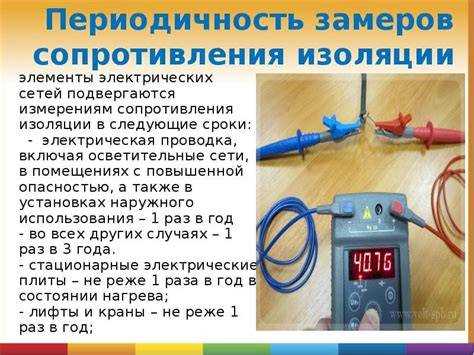

Как подготовить провода и оборудование перед проверкой
Очистите поверхность изоляции проводов от пыли, грязи и влаги с помощью безворсовой салфетки, смоченной в спирте или специализированном очистителе (например, изопропиловом спирте). Особое внимание уделите местам соединений и изгибам – там чаще скапливаются загрязнения. При наличии повреждений изоляции (трещины, оплавления) зафиксируйте их локализацию для последующего анализа. Если провода находятся во влажной среде, просушите их тепловентилятором при температуре не выше 60°C в течение 10–15 минут, чтобы исключить влияние остаточной влаги на показания мегаомметра.
Проверьте мегаомметр перед использованием: установите переключатель в режим измерения сопротивления изоляции (обычно 500 В или 1000 В для низковольтных сетей), подключите щупы к прибору и замкните их накоротко – показания должны стремиться к нулю. Разомкните щупы – на дисплее должно отображаться значение «OL» (перегрузка) или бесконечность. Подсоедините зажимы мегаомметра к жилам провода: один к проверяемой жиле, второй – к заземлённому корпусу или другой жиле (в зависимости от схемы измерения). Убедитесь, что контакт надёжен – слабое соединение приведёт к заниженным показаниям.
Пошаговая инструкция по подключению мегаомметра
Перед началом работы убедитесь, что мегаомметр исправен и прошел поверку. Проверьте целостность измерительных проводов – на них не должно быть трещин, обрывов или повреждений изоляции. Для большинства моделей допустимое сопротивление соединительных проводов не должно превышать 0,05 МОм. Подключите провода к клеммам прибора: красный – к «+» (линия), черный – к «−» (земля). Если мегаомметр имеет дополнительную клемму «Э» (экран), используйте её для исключения влияния поверхностных токов утечки.
Отключите проверяемую цепь от источника питания и разрядите её. Для этого замкните жилы кабеля между собой и на землю на 1–2 минуты. Убедитесь, что на объекте отсутствует напряжение с помощью указателя напряжения или мультиметра. При работе с высоковольтными кабелями (напряжением выше 1 кВ) используйте диэлектрические перчатки и боты, а также заземляющий проводник для снятия остаточного заряда.

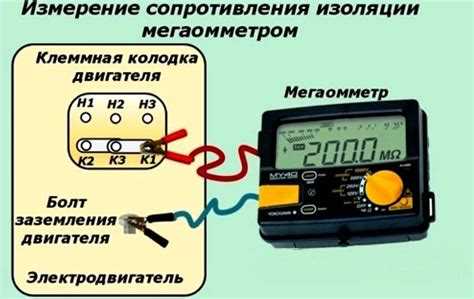

Подсоедините измерительные провода к проверяемой цепи. При измерении сопротивления изоляции между жилами кабеля подключите красный провод к одной жиле, черный – к другой. Для проверки изоляции относительно земли черный провод закрепите на заземляющем контуре или металлической оболочке кабеля, красный – на жиле. Если кабель имеет экран, подключите его к клемме «Э» мегаомметра для компенсации токов утечки.
Выберите предел измерения в зависимости от ожидаемого сопротивления изоляции. Для низковольтных сетей (до 1 кВ) обычно используют напряжение 500–1000 В, для высоковольтных (6–10 кВ) – 2500 В. Время приложения испытательного напряжения должно составлять не менее 60 секунд для получения стабильных показаний. Включите мегаомметр и дождитесь установления стрелки (для аналоговых моделей) или цифровых показаний. Запишите результат.
После завершения измерений отключите мегаомметр и разрядите проверяемую цепь. Для этого замкните жилы на землю на 1–2 минуты. Отсоедините измерительные провода, начиная с заземляющего. Проверьте отсутствие остаточного напряжения на кабеле. При работе с кабелями длиной более 100 метров или в условиях высокой влажности повторите измерения через 5–10 минут для оценки стабильности показаний.
Сравните полученные значения с нормативными требованиями. Для силовых кабелей до 1 кВ минимально допустимое сопротивление изоляции составляет 0,5 МОм, для кабелей 6–10 кВ – не менее 10 МОм на 1 км длины. При отклонении показаний от нормы проведите повторные измерения, исключив возможные источники погрешности: загрязнение изоляции, влагу, паразитные токи. Зафиксируйте результаты в протоколе с указанием даты, температуры окружающей среды и влажности.
Какие значения сопротивления считаются допустимыми для разных типов проводов
Для силовых кабелей напряжением до 1 кВ минимально допустимое сопротивление изоляции составляет 0,5 МОм. Это значение регламентировано ПУЭ (Правила устройства электроустановок) и ГОСТ 3345-76. При измерениях мегаомметром на 1000 В результат ниже указанного порога свидетельствует о нарушении изоляции, требующем немедленного устранения.
Кабели среднего напряжения (1–10 кВ) должны иметь сопротивление изоляции не менее 10 МОм на километр длины. Для точных измерений используют мегаомметры на 2500 В. При этом учитывают температуру окружающей среды: на каждые 10 °C выше 20 °C сопротивление снижается примерно на 50%, что требует корректировки результатов по специальным таблицам.
Высоковольтные кабели (свыше 10 кВ) проверяют при напряжении мегаомметра 5000 В. Допустимое сопротивление изоляции для них – не менее 50 МОм на фазу. При длине кабеля более 1 км нормативы ужесточаются: минимальное значение увеличивается пропорционально протяжённости, но не должно быть ниже 10 МОм на километр.
Для контрольных кабелей с рабочим напряжением до 660 В сопротивление изоляции должно быть не менее 1 МОм. Измерения проводят мегаомметром на 500–1000 В. Особое внимание уделяют кабелям с экранированными жилами: здесь нормы могут быть выше на 20–30% из-за дополнительных требований к защите от помех.
Провода и кабели в сетях освещения (220 В) считаются исправными при сопротивлении изоляции от 0,25 МОм. Однако для помещений с повышенной влажностью (ванные, подвалы) минимальный порог повышается до 0,5 МОм. При проверке учитывают состояние контактных соединений: окисление или загрязнение могут искусственно занижать показания.
Для проводов вторичных цепей (цепи управления, сигнализации) допустимое сопротивление изоляции – не менее 0,5 МОм. Измерения проводят мегаомметром на 500 В. В системах с напряжением ниже 60 В (например, в цепях телемеханики) нормы снижаются до 0,1 МОм, но при этом обязательна проверка на отсутствие коротких замыканий между жилами.
Самонесущие изолированные провода (СИП) для воздушных линий электропередач должны иметь сопротивление изоляции не менее 1 МОм на километр. Измерения проводят при отключённой нагрузке и сухих погодных условиях. Для СИП-4 с изоляцией из сшитого полиэтилена нормы выше – от 5 МОм на километр, что обусловлено более высокими диэлектрическими свойствами материала.
Временные электропроводки (например, на стройплощадках) проверяют по упрощённым нормативам: сопротивление изоляции должно быть не менее 0,2 МОм. Однако при эксплуатации в условиях высокой влажности или агрессивных сред требования ужесточаются до 0,5 МОм. После каждого механического повреждения или воздействия воды проводку необходимо перепроверять вне зависимости от предыдущих результатов.
Как избежать ошибок при снятии показаний
Перед началом измерений убедитесь, что мегаомметр откалиброван и имеет действующее свидетельство о поверке. Используйте прибор с напряжением, соответствующим нормативным требованиям для тестируемой сети: 500 В для низковольтных кабелей (до 1 кВ), 1000 В для среднего напряжения (1–6 кВ), 2500 В для высоковольтных линий (свыше 6 кВ). Проверьте целостность измерительных проводов мегаомметра – повреждения изоляции или окисление контактов искажают результаты на 15–30%. Отключите все нагрузки и оборудование от тестируемой цепи, включая трансформаторы, конденсаторы и полупроводниковые устройства, так как их емкость создает ложные токи утечки.
Соблюдайте последовательность действий:
- Заземлите испытуемый провод на 2–3 минуты перед измерением для снятия остаточных зарядов.
- Подключите мегаомметр к жиле и заземлению (или другой жиле) через клеммы «Л» и «З», избегая касания руками.
- Подавайте испытательное напряжение не менее 60 секунд – сопротивление изоляции стабилизируется только после этого времени.
- Фиксируйте показания при стабильном значении, игнорируя кратковременные скачки.
- Повторите измерение трижды с интервалом в 1 минуту, сравнивая результаты – разброс более 10% указывает на неисправность прибора или ошибку подключения.
Температура и влажность влияют на показания: при температуре ниже +5°C или влажности выше 80% вводите поправочные коэффициенты (например, для кабелей с бумажной изоляцией – умножайте результат на 0,4 при +10°C). Не проводите измерения во время дождя или при наличии конденсата на поверхности кабеля.

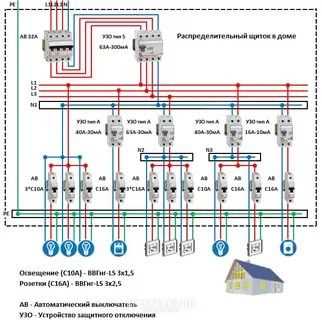

Что делать, если результаты измерений не соответствуют нормам
Первым шагом локализуйте участок с отклонением. Разделите цепь на сегменты: отключите нагрузки, разъедините кабели в распределительных коробках и проверьте сопротивление изоляции каждого отрезка отдельно. Для силовых кабелей напряжением до 1 кВ нормативное значение – не менее 0,5 МОм, для вторичных цепей – 1 МОм. Если дефект обнаружен на коротком участке (до 10 м), замените проводку полностью: ремонт изоляции в таких случаях экономически нецелесообразен.
При выявлении низкого сопротивления на длинных линиях (свыше 50 м) используйте метод последовательного исключения. Проверьте состояние концевых муфт, соединительных гильз и клеммных колодок – именно там чаще всего возникают утечки из-за влаги или окисления. Для кабелей с бумажно-пропитанной изоляцией допустимое снижение сопротивления на 30% от нормы при условии, что остальные параметры (емкость, тангенс угла диэлектрических потерь) в пределах допуска. В остальных случаях требуется сушка или замена участка.
Сушка изоляции эффективна только для кабелей с органической изоляцией (резина, ПВХ) при влажности до 70%. Используйте тепловые пушки с температурой не выше 70°C или инфракрасные излучатели, контролируя процесс мегаомметром каждые 2 часа. Для кабелей с пластмассовой изоляцией (XLPE, EPR) сушка не даст результата – их изоляция негигроскопична, и низкое сопротивление указывает на механические повреждения или старение. В таких случаях единственное решение – замена.
После устранения дефекта проведите повторные измерения с обязательной фиксацией данных в протоколе. Укажите температуру окружающей среды (нормативные значения приведены для 20°C, при отклонении используйте поправочные коэффициенты: для кабелей с ПВХ-изоляцией – 1,5% на каждый градус, для резиновой – 2%). Если сопротивление остается ниже нормы, проверьте исправность мегаомметра и соединительных проводов: их сопротивление должно быть не менее 100 МОм. При подтверждении дефекта составьте акт с указанием причин и принятых мер – это необходимо для соблюдения требований ПУЭ и ПТЭЭП.
Как оформить протокол проверки сопротивления изоляции
Протокол составляется на бланке организации, выполняющей измерения, или на стандартном листе формата А4 с обязательным указанием реквизитов: наименование объекта, адрес, дата проведения испытаний, тип и заводской номер мегаомметра, класс точности прибора (не ниже 1,5). В шапке протокола прописывается номер документа по внутреннему учету, а также ссылка на нормативный акт, регламентирующий проверку – ГОСТ Р 50571.16-2019 или ПУЭ (глава 1.8). Если измерения проводятся в рамках приемо-сдаточных испытаний, указывается номер договора или акта выполненных работ.
В основной части протокола фиксируются результаты замеров для каждого проверяемого участка: наименование линии (например, «Кабель ВВГнг 3х2,5 мм², линия освещения 1-го этажа»), длина участка (в метрах), температура окружающей среды (в °C), влажность (в %), а также измеренное значение сопротивления изоляции (в МОм). Для трехфазных систем приводятся данные по каждой фазе относительно земли и между фазами. Минимально допустимые значения сопротивления указываются в соответствии с ПУЭ: не менее 0,5 МОм для цепей до 1000 В и 1 МОм для цепей выше 1000 В. При отклонениях от нормы делается отметка «Не соответствует» с указанием конкретного пункта нормативного документа.
Протокол подписывается лицом, проводившим измерения, с расшифровкой фамилии и должности, а также руководителем электролаборатории или ответственным за электрохозяйство. Подписи заверяются печатью организации (при наличии). В случае привлечения сторонней лаборатории к протоколу прикладывается копия свидетельства о регистрации электролаборатории с указанием номера и срока действия. Документ оформляется в двух экземплярах: один остается у заказчика, второй – у исполнителя.
Хранится протокол не менее 5 лет в архиве организации, проводившей испытания, или у владельца электроустановки. При повторных проверках данные предыдущих измерений используются для сравнительного анализа состояния изоляции. В случае выявления дефектов в протоколе указываются рекомендации по устранению: замена кабеля, сушка изоляции, повторная проверка после ремонта. Электронная копия протокола может дублироваться в специализированных программах учета электрооборудования (например, «Энергоучет» или «1С:Электрохозяйство»).
