Где хранится заряд в конденсаторе

Конденсатор – это пассивный электронный компонент, способный накапливать электрическую энергию в виде заряда на своих обкладках. Основной механизм работы заключается в разделении зарядов под действием приложенного напряжения. При подключении к источнику тока электроны перемещаются с одной обкладки на другую, создавая разность потенциалов. Заряд Q прямо пропорционален напряжению U и ёмкости C: Q = C × U. Для алюминиевых электролитических конденсаторов ёмкостью 100 мкФ при напряжении 12 В накопленный заряд составит 1,2 мКл.

Заряд накапливается на поверхности обкладок, обращённых друг к другу, а не в диэлектрике. Диэлектрик лишь увеличивает ёмкость за счёт снижения напряжённости электрического поля между обкладками. Например, в керамических конденсаторах с диэлектриком из титаната бария относительная диэлектрическая проницаемость достигает 3000, что позволяет уменьшить габариты при той же ёмкости. Однако при пробое диэлектрика заряд мгновенно нейтрализуется, что приводит к выходу конденсатора из строя.

В реальных схемах заряд распределяется неравномерно: на краях обкладок плотность заряда выше из-за краевых эффектов. Это особенно критично для высокочастотных приложений, где паразитная индуктивность и сопротивление обкладок влияют на скорость зарядки. Для минимизации потерь рекомендуется использовать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), например, танталовые или полимерные. При частоте 1 МГц танталовый конденсатор ёмкостью 10 мкФ обеспечит время зарядки порядка 1 мкс.

Температура и влажность также влияют на распределение заряда. При повышении температуры на 10 °C утечка заряда в электролитических конденсаторах может увеличиться на 50%. Для точных измерений используйте конденсаторы с низким температурным коэффициентом, такие как плёночные полипропиленовые. В импульсных источниках питания заряд накапливается и отдаётся с частотой до 100 кГц, поэтому выбор конденсатора с высокой устойчивостью к пульсациям тока критичен.

Какие материалы используются для обкладок конденсатора

Для обкладок конденсаторов применяют металлы с высокой электропроводностью и устойчивостью к окислению. Алюминий – наиболее распространённый материал благодаря низкой стоимости, малому удельному сопротивлению (~2,65·10⁻⁸ Ом·м) и хорошей адгезии к диэлектрикам. Медь используют в высокочастотных и импульсных конденсаторах из-за лучшей проводимости (~1,68·10⁻⁸ Ом·м), но она дороже и склонна к коррозии. В прецизионных конденсаторах (например, для точных фильтров) применяют серебро или золото – они минимизируют потери на высоких частотах, но увеличивают стоимость. Танталовые обкладки встречаются в электролитических конденсаторах, где металл одновременно служит анодом и формирует оксидный диэлектрик.

В гибких и тонкоплёночных конденсаторах используют проводящие полимеры (например, PEDOT:PSS) или углеродные нанотрубки – они обеспечивают механическую прочность при толщине слоя в десятки нанометров. Для сверхвысокочастотных применений (СВЧ) обкладки изготавливают из никеля или сплавов на его основе (например, NiCr), так как они стабильны при нагреве и имеют низкий температурный коэффициент сопротивления. В ионисторах (суперконденсаторах) обкладки часто выполняют из активированного угля или графена – пористая структура увеличивает площадь поверхности, повышая ёмкость до сотен фарад на грамм.

Как диэлектрик влияет на распределение заряда между пластинами

Диэлектрик между пластинами конденсатора не просто увеличивает ёмкость, но и перераспределяет заряды на молекулярном уровне. Под действием внешнего электрического поля в диэлектрике возникает поляризация: диполи материала ориентируются вдоль силовых линий, создавая собственное внутреннее поле, направленное противоположно внешнему. Это снижает эффективную напряжённость поля между пластинами в ε раз (где ε – диэлектрическая проницаемость), что позволяет накопить больший заряд при том же напряжении. Например, для полиэтилена (ε ≈ 2,3) плотность заряда на пластинах возрастает на 130%, а для титаната бария (ε ≈ 1200) – в сотни раз.

Влияние диэлектрика зависит от его структуры и свойств:

• Полярные диэлектрики (вода, керамика на основе BaTiO₃) демонстрируют высокую ε за счёт ориентационной поляризации, но теряют эффективность при высоких частотах из-за инерционности диполей.
• Неполярные диэлектрики (полистирол, тефлон) поляризуются за счёт электронного смещения, сохраняя стабильность до частот в сотни МГц, но имеют низкую ε (2–2,5).
• Сегнетоэлектрики (PZT, ниобат лития) обладают спонтанной поляризацией, что позволяет достигать ε > 1000, но требует учёта гистерезиса и температурной зависимости.

Для минимизации утечек тока выбирайте материалы с высоким удельным сопротивлением (например, полиимид – 10¹⁶ Ом·см) и избегайте диэлектриков с ионной проводимостью (стекло, некоторые керамики) в высоковольтных приложениях. При проектировании конденсаторов с неоднородным диэлектриком (например, многослойных) учитывайте градиент ε: заряд концентрируется в областях с максимальной проницаемостью, что может привести к локальному пробою.

Почему заряд накапливается только на внутренних поверхностях обкладок

Электрическое поле внутри проводника в электростатическом равновесии равно нулю. Когда конденсатор заряжается, свободные электроны в металлических обкладках перераспределяются под действием внешнего источника напряжения. На внешних поверхностях обкладок заряд не накапливается, так как любое его появление создало бы поле внутри проводника, что противоречит условию равновесия. Электроны смещаются к внутренним поверхностям, где поле между обкладками максимально, а на внешних – компенсируется индуцированными зарядами окружающей среды или корпуса.

Эффект экранирования усиливается при уменьшении расстояния между обкладками. В плоском конденсаторе с зазором d поле вне обкладок пренебрежимо мало, если d значительно меньше их линейных размеров. Это подтверждается расчётами по теореме Гаусса: поток электрического поля через замкнутую поверхность, охватывающую внешнюю сторону обкладки, равен нулю, так как внутри проводника поле отсутствует. Заряд концентрируется там, где поле не экранируется – на внутренних гранях.

Практическое следствие: при проектировании конденсаторов с высокой удельной ёмкостью (например, многослойных керамических) толщину диэлектрика выбирают минимальной, а площадь внутренних поверхностей – максимальной. Это позволяет увеличить плотность заряда без роста габаритов. Для алюминиевых электролитических конденсаторов оксидный слой формируют только на аноде, так как катодная фольга служит лишь токопроводом – заряд накапливается исключительно на границе анод-диэлектрик.

Исключение составляют случаи, когда внешние поверхности обкладок специально изолированы или находятся в проводящей среде. Например, в конденсаторах с двойным электрическим слоем (суперконденсаторах) заряд распределяется по пористой структуре электродов, но и здесь основная часть энергии запасается на границе раздела фаз. В классических конструкциях заряд на внешних поверхностях – это паразитный эффект, снижающий эффективность устройства.

Как рассчитать плотность заряда на пластинах конденсатора

Плотность заряда на пластинах конденсатора определяется как заряд, приходящийся на единицу площади поверхности: σ = Q / A, где σ – поверхностная плотность заряда (Кл/м²), Q – полный заряд на пластине (Кл), A – площадь пластины (м²). Для расчёта используйте данные измерений или паспортные характеристики конденсатора: ёмкость C (Ф), приложенное напряжение U (В) и геометрические параметры. Заряд Q вычисляется по формуле Q = C·U, после чего подставляется в основное уравнение. Пример: конденсатор ёмкостью 10 мкФ под напряжением 50 В имеет заряд Q = 5·10⁻⁴ Кл; при площади пластин 0,01 м² плотность заряда составит 5·10⁻² Кл/м².

Для точных расчётов учитывайте краевые эффекты: при малых расстояниях между пластинами (d << √A) формула σ = Q/A даёт погрешность до 10%. В таких случаях используйте поправочные коэффициенты или численные методы моделирования электростатического поля.

Какие факторы определяют максимальный заряд конденсатора

Максимальный заряд конденсатора зависит от трёх ключевых параметров: ёмкости, приложенного напряжения и свойств диэлектрика. Ёмкость (C), измеряемая в фарадах, прямо пропорциональна площади обкладок и обратно пропорциональна расстоянию между ними. Например, конденсатор с площадью пластин 10 см² и зазором 0,1 мм при использовании воздуха как диэлектрика имеет ёмкость около 8,85 пФ. Увеличение площади или уменьшение зазора повышает ёмкость, а значит – и максимальный заряд при том же напряжении.

Напряжение (U) – второй критический фактор, ограниченный электрической прочностью диэлектрика. Превышение предельного напряжения приводит к пробою: для полипропилена это 60–80 кВ/мм, для слюды – до 200 кВ/мм. Например, конденсатор с диэлектриком толщиной 0,05 мм из полиэтилентерефталата (ПЭТ) выдерживает до 150 В. Расчёт максимального заряда ведётся по формуле Q = C × U, где U не должно превышать допустимое значение для материала.

• Тип диэлектрика: относительная диэлектрическая проницаемость (ε_r) влияет на ёмкость. Воздух имеет ε_r ≈ 1, керамика – 10–10 000, оксид алюминия – до 10. Замена воздуха на керамику с ε_r = 100 увеличивает ёмкость в 100 раз при прочих равных условиях.
• Температура: нагрев снижает электрическую прочность диэлектрика. Например, у полистирола при 85°C допустимое напряжение падает на 30% по сравнению с 25°C. Для высокотемпературных применений используют полиимид или стекло.
• Частота: на высоких частотах (выше 1 МГц) диэлектрические потери растут, что ограничивает эффективную ёмкость. Керамические конденсаторы типа X7R теряют до 20% ёмкости при 100 кГц.

Для практического выбора конденсатора учитывайте: 1) рабочее напряжение должно быть на 20–30% ниже предельного для диэлектрика; 2) при импульсных нагрузках используйте конденсаторы с низким ESR (эквивалентным последовательным сопротивлением), например, танталовые или плёночные; 3) в цепях с высокой влажностью предпочтительны герметичные корпуса (металлические или керамические). Пример: для питания микроконтроллера на 5 В подойдёт керамический конденсатор 10 мкФ с напряжением 16 В и диэлектриком X5R.

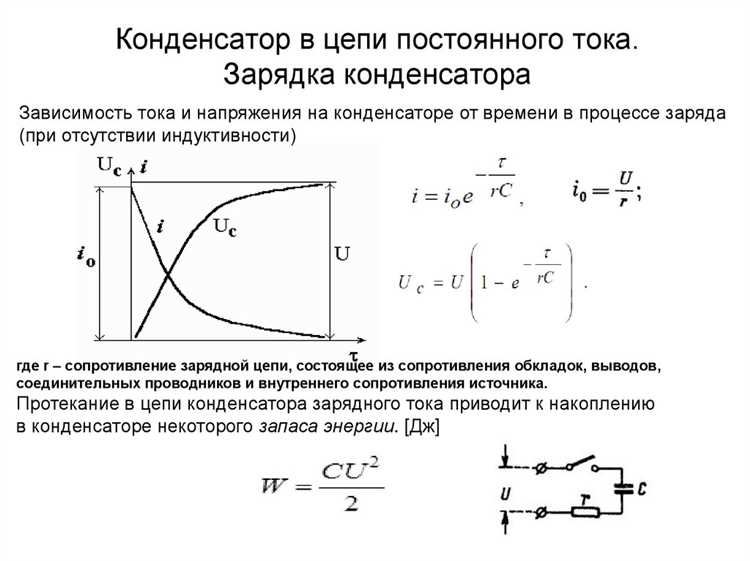

Как изменяется распределение заряда при подключении к источнику напряжения

При подключении конденсатора к источнику постоянного напряжения заряд начинает перераспределяться между обкладками практически мгновенно, но с конечной скоростью, определяемой сопротивлением цепи и емкостью. Начальный ток зарядки достигает максимального значения I_max = U/R, где U – напряжение источника, R – суммарное сопротивление проводников и внутреннего сопротивления источника. В этот момент заряд на обкладках равен нулю, а напряжение между ними – тоже, что создает максимальный градиент потенциала.

По мере накопления заряда на обкладках возникает встречное электрическое поле, противодействующее току от источника. Напряжение на конденсаторе U_C растет по экспоненциальному закону: U_C(t) = U(1 − e^−t/τ), где τ = RC – постоянная времени цепи. Через время t ≈ 5τ конденсатор считается заряженным на 99,3%, а ток снижается до пренебрежимо малого значения. Критическое влияние на скорость процесса оказывает сопротивление: при R = 1 Ом и C = 1000 мкФ время зарядки составит ~5 мс, а при R = 1 МОм – уже ~5 секунд.

• На положительной обкладке накапливаются электроны, отталкиваемые отрицательным полюсом источника, создавая избыток отрицательного заряда.
• На отрицательной обкладке возникает дефицит электронов (положительный заряд) из-за их оттока к положительному полюсу источника.
• В диэлектрике между обкладками формируется поляризация: молекулы ориентируются вдоль силовых линий поля, усиливая емкость на 2–10% в зависимости от материала (например, полипропилен – +2%, титанат бария – +10%).

Распределение заряда по поверхности обкладок неравномерно: плотность заряда максимальна у краев и минимальна в центре. Это явление, известное как краевой эффект, особенно выражено в конденсаторах с большой площадью обкладок и малым расстоянием между ними. Для минимизации эффекта используют обкладки с закругленными краями или многослойные структуры. В высоковольтных конденсаторах (свыше 1 кВ) краевой эффект может приводить к локальному пробою диэлектрика при напряженности поля >30 кВ/мм.

Для контроля распределения заряда в реальных схемах рекомендуется:

1. Использовать осциллограф с высокоомным пробником (входное сопротивление >10 МОм) для измерения напряжения на обкладках без искажений.
2. Применять диэлектрики с высокой диэлектрической проницаемостью (например, керамику X7R) для уменьшения габаритов конденсатора при сохранении емкости.
3. Ограничивать ток зарядки резистором (10–100 Ом) в цепях с низким внутренним сопротивлением источника, чтобы избежать перегрева обкладок.
4. Учитывать температурный коэффициент емкости: у керамических конденсаторов он может достигать −2000 ppm/°C, что критично в прецизионных схемах.

Почему заряд не накапливается на внешних сторонах обкладок

Электрическое поле внутри проводящих обкладок конденсатора равно нулю в статическом режиме. Это следствие электростатической индукции: свободные электроны в металле перераспределяются до тех пор, пока поле внутри не компенсируется. На внешних поверхностях обкладок заряд мог бы возникнуть только при наличии внешнего поля, но в классической схеме конденсатора его нет. Даже если подключить источник напряжения, поле между обкладками локализуется строго в зазоре, а не снаружи, из-за экранирующего эффекта проводников.

Плотность заряда на поверхности проводника пропорциональна напряжённости электрического поля у этой поверхности. Для внешних сторон обкладок поле отсутствует, так как они обращены либо к диэлектрику (внутренняя сторона), либо к окружающей среде с нулевым потенциалом. Если бы заряд скапливался снаружи, это нарушило бы условие равновесия в проводнике: возникло бы движение зарядов до полной компенсации поля. В реальных конструкциях конденсаторов внешние поверхности часто заземляют или изолируют, чтобы исключить паразитные токи.

Исключение – краевые эффекты, где поле частично выходит за пределы зазора, но их вклад пренебрежимо мал при соотношении толщины обкладок к расстоянию между ними менее 1:10. В высоковольтных конденсаторах для минимизации утечек применяют охранные кольца – дополнительные проводящие элементы, выравнивающие поле и предотвращающие накопление заряда на внешних кромках.

Как проверить равномерность распределения заряда в реальном конденсаторе

В лабораторных условиях применяют метод сканирующей зондовой микроскопии (СЗМ) с режимом электростатической силовой микроскопии (ЭСМ). Прибор регистрирует локальные вариации силы притяжения между зондом и заряженной поверхностью с разрешением до 10 нм. Для конденсаторов с площадью обкладок свыше 1 см² сканируют участки 1×1 мм, сравнивая топографию заряда с геометрией электродов. Аномалии в виде «горячих точек» или провалов сигнала свидетельствуют о локальных утечках или пробоях диэлектрика.

При отсутствии специализированного оборудования используют косвенный метод с разрядкой через резистивную матрицу. К обкладкам подключают сетку из 10–20 резисторов сопротивлением 1–10 МОм, равномерно распределённых по площади. После зарядки конденсатора до номинального напряжения измеряют ток через каждый резистор мультиметром. Разница в токах более 15% между соседними участками указывает на неравномерное распределение заряда. Метод применим для конденсаторов ёмкостью от 1 мкФ и выше.

Для высоковольтных конденсаторов (свыше 1 кВ) проверку проводят с помощью тепловизора. После зарядки до рабочего напряжения снимают термограмму поверхности через 5–10 минут. Локальные перегревы (превышение температуры на 2–3°C относительно среднего фона) соответствуют участкам с повышенной плотностью заряда или деградацией диэлектрика. Метод эффективен для выявления скрытых дефектов в полимерных и керамических конденсаторах, но требует калибровки по эталонному образцу.

Какие ошибки приводят к неравномерному накоплению заряда

Неравномерное распределение заряда в конденсаторе чаще всего возникает из-за дефектов диэлектрика. Микротрещины, неоднородности состава или локальные загрязнения (например, остатки флюса после пайки) создают участки с разной диэлектрической проницаемостью. В результате напряженность электрического поля на этих участках отличается, что приводит к концентрации заряда в зонах с меньшим сопротивлением. Для керамических конденсаторов класса II (например, X7R) отклонение толщины диэлектрика даже на 5% может вызвать разницу в емкости до 20% между соседними областями.

Неправильная геометрия обкладок – вторая распространенная причина. Если края электродов имеют неровности или заусенцы, напряженность поля на острых кромках резко возрастает (эффект острия). Это приводит к локальному пробою диэлектрика и неравномерному распределению заряда. В пленочных конденсаторах смещение слоев металлизации на 0,1 мм относительно друг друга снижает эффективную площадь перекрытия на 10–15%, что эквивалентно уменьшению емкости на том же участке.

Температурные градиенты внутри конденсатора вызывают термическое расширение материалов с разными коэффициентами. Например, в алюминиевых электролитических конденсаторах при нагреве корпуса до 85°C анодная фольга расширяется на 0,02% больше, чем катодная, что деформирует оксидный слой и создает зоны с повышенной утечкой тока. В танталовых конденсаторах аналогичный эффект проявляется при перепадах температуры свыше 40°C/мин – MnO₂-катод отслаивается от диэлектрика, образуя «мертвые зоны» без заряда.

Внешние электромагнитные поля индуцируют вихревые токи в обкладках, особенно в конденсаторах с большой площадью электродов (например, в силовых пленочных). Если конденсатор расположен рядом с источником переменного магнитного поля (например, дросселем импульсного преобразователя), наведенные токи создают локальные перегревы и неравномерное распределение заряда. Для минимизации эффекта рекомендуется ориентировать конденсатор перпендикулярно силовым линиям поля или использовать экранирование медной фольгой толщиной не менее 0,1 мм.

Механические напряжения в корпусе конденсатора деформируют диэлектрик. Например, при монтаже SMD-конденсаторов на плату с изгибом более 1 мм/100 мм возникают микродеформации керамики, что снижает диэлектрическую прочность на 15–25%. В электролитических конденсаторах с алюминиевым корпусом давление электролита при вибрации свыше 10g вызывает временное смещение сепаратора, создавая зоны с повышенной утечкой. Для критичных применений используют конденсаторы с жестким корпусом (например, серии «V-chip» от Murata) или демпфирующие прокладки из силикона.
