Вентилятор охлаждения на БМВ Е46 – критически важный элемент системы, отвечающий за поддержание оптимальной температуры двигателя. На моделях с моторами M52, M54 и M56 он включается при достижении температуры охлаждающей жидкости 98–102°C или при активации кондиционера. Если вентилятор не работает, перегрев может привести к деформации головки блока цилиндров, повреждению прокладок и даже заклиниванию двигателя.
Первым признаком неисправности часто становится постоянно горящий указатель температуры на приборной панели или включение вентилятора на максимальных оборотах без видимых причин. На Е46 используется электрический вентилятор с двумя режимами работы: низкие обороты (через резистор) и высокие (прямое подключение). Проверку начинают с визуального осмотра лопастей на предмет трещин и повреждений, а также состояния разъема питания – окисление контактов здесь встречается часто.
Для диагностики понадобится мультиметр и сканер типа INPA или ISTA. Проверка напряжения на разъеме вентилятора при включенном зажигании должна показывать 12В на контакте 30 (постоянный плюс) и 0В на контакте 87 (управляющий сигнал от ЭБУ). Если напряжение отсутствует, проблема может быть в предохранителе F23 (30А) или реле K63, расположенных в блоке предохранителей под капотом. При наличии питания, но отсутствии вращения – вентилятор подлежит замене.
На моторах M54 и M56 часто выходит из строя резистор вентилятора, расположенный на радиаторе. Его сопротивление должно составлять 0,8–1,2 Ом. Если мультиметр показывает обрыв или короткое замыкание – резистор требует замены. Также стоит проверить датчик температуры охлаждающей жидкости (ДТОЖ) на термостате: при 100°C его сопротивление должно быть около 177 Ом. Неисправный датчик может не давать сигнал на включение вентилятора.
Если все электрические цепи исправны, но вентилятор не включается, проблема может быть в ЭБУ двигателя. В этом случае потребуется диагностика через OBD-разъем с чтением ошибок. Коды P0480 (неисправность цепи управления вентилятором) или P0481 (неисправность цепи реле вентилятора) укажут на конкретную неисправность. В редких случаях причиной может быть повреждение проводки между ЭБУ и вентилятором – проверка целостности проводов обязательна.
Какие инструменты понадобятся для диагностики вентилятора
Для проверки вентилятора охлаждения на БМВ Е46 потребуется мультиметр с функцией измерения сопротивления (до 200 Ом) и постоянного напряжения (до 20 В). Подойдут модели Fluke 17B или аналоги с погрешностью не более 1%. Также необходим диагностический сканер с поддержкой протокола BMW INPA или ISTA, например, Carly или Launch X431, для считывания ошибок по шине CAN и проверки сигналов управления вентилятором через блок DME. Для механической проверки используйте динамометрический ключ с диапазоном 5–20 Н·м – момент затяжки креплений вентилятора составляет 8 Н·м.
Дополнительно: набор торцевых головок (10, 13 мм) для демонтажа кожуха вентилятора, щуп для проверки зазоров (0,2–0,5 мм) между лопастями и радиатором, тестер предохранителей (F29 в блоке под капотом, 50 А) и провод с зажимами «крокодил» для прямой подачи 12 В на разъем вентилятора (пины 1 и 2, цвет проводов – красный и коричневый). Избегайте использования самодельных удлинителей – падение напряжения на них может исказить результаты теста.

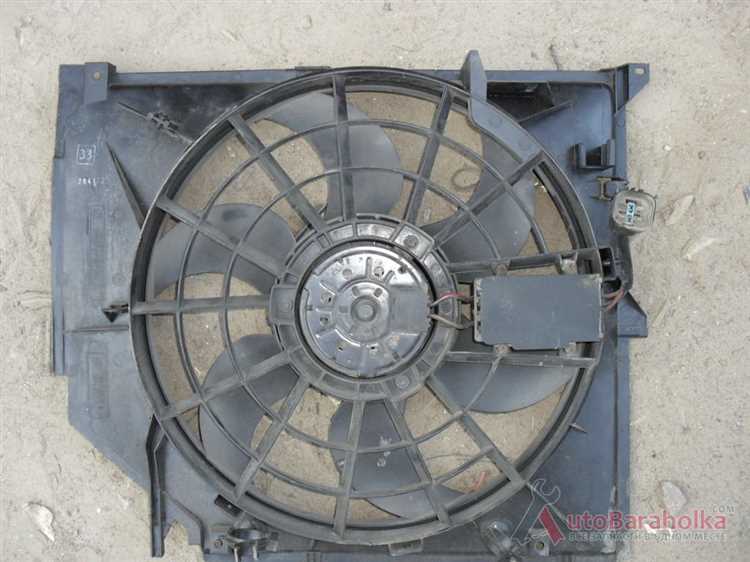

Как добраться до вентилятора охлаждения на БМВ Е46

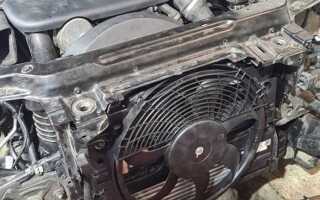

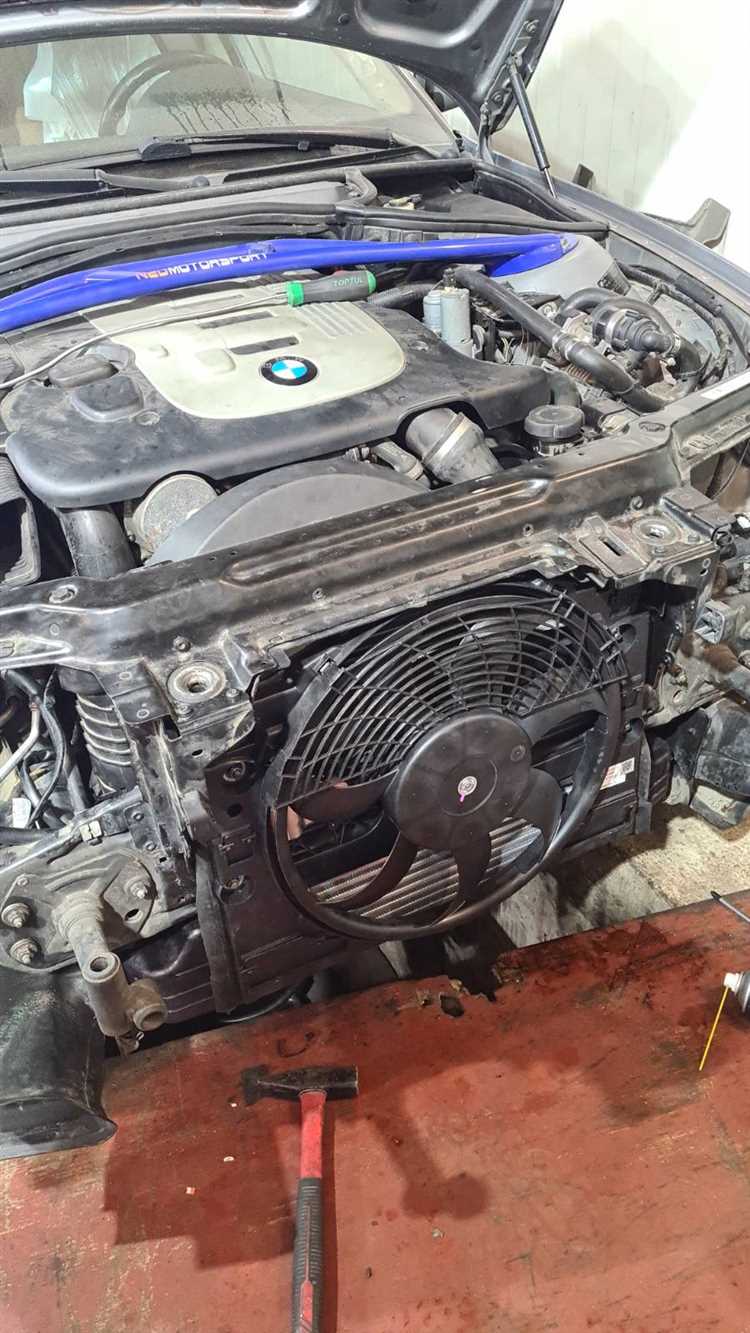

На БМВ Е46 вентилятор охлаждения расположен за радиатором, в моторном отсеке со стороны водителя. Для доступа к нему потребуется снять передний бампер, решетку радиатора и верхнюю поперечину кузова. На моделях с двигателями M52/M54 (2.5–3.0 л) вентилятор крепится к радиатору через четыре болта на 10 мм, а на дизельных версиях (M57) – дополнительно фиксируется пластиковыми защелками. Перед началом работ отсоедините клемму аккумулятора и слейте охлаждающую жидкость через сливной кран в нижней части радиатора.
Демонтаж бампера начинайте с откручивания шести винтов Torx T25 под нижней кромкой (по три с каждой стороны) и двух болтов на 10 мм в арках передних колес. Отсоедините разъемы противотуманных фар и датчика парктроника, если они установлены. Решетка радиатора снимается после удаления четырех пластиковых фиксаторов (два сверху, два снизу) и отщелкивания зажимов по бокам. Верхняя поперечина крепится на шести болтах на 13 мм – два по краям и четыре в центральной части.
После снятия поперечины отсоедините разъем вентилятора (расположен с левой стороны радиатора) и открутите болты крепления. На моделях с климат-контролем потребуется отвести в сторону конденсатор кондиционера, не отсоединяя магистрали. Вентилятор вынимается вверх с небольшим наклоном – следите за тем, чтобы не повредить лопасти о радиатор или корпус термостата. При обратной сборке проверьте состояние резиновых подушек радиатора и замените их при наличии трещин.
Как проверить питание и предохранители вентилятора
На BMW E46 вентилятор охлаждения запитан через предохранитель F24 (30 А) в блоке предохранителей под капотом (расположен рядом с аккумулятором). Проверьте его визуально на целостность или прозвоните мультиметром в режиме проверки сопротивления. Если предохранитель перегорел, замените на аналогичный по номиналу – использование предохранителя с большим током приведёт к повреждению проводки или ЭБУ. Также осмотрите реле вентилятора (K601 в том же блоке): извлеките его, проверьте контакты на окисление и прозвоните обмотку (сопротивление должно быть в пределах 50–120 Ом). При подозрении на неисправность реле замените его на заведомо исправное (например, реле K602, если оно идентично).
- Отсоедините разъём вентилятора (находится за радиатором, ближе к левой стороне). Проверьте напряжение на контактах разъёма при включённом зажигании и работающем двигателе (температура ОЖ должна превышать 95°C). Мультиметр в режиме DCV 20 В должен показывать 12–14 В на контакте 1 (плюс) относительно массы (контакт 2). Если напряжения нет, прозвоните проводку от разъёма до блока предохранителей: обрыв часто возникает в местах перегибов или рядом с креплениями к кузову.
- Проверьте массу вентилятора: подключите один щуп мультиметра к минусовой клемме аккумулятора, второй – к контакту 2 разъёма. Сопротивление должно быть близко к 0 Ом. Если показания выше 0,5 Ом, зачистите контакты массы (расположены на кузове рядом с левой фарой) и подтяните крепёж.
- При наличии напряжения на разъёме, но отсутствии вращения вентилятора, проверьте сопротивление обмотки электродвигателя: подключите мультиметр к контактам 1 и 2 разъёма (при отключённом питании). Нормальное значение – 0,5–2 Ом. Превышение указывает на межвитковое замыкание или обрыв обмотки.
Как провести визуальный осмотр вентилятора и его лопастей
Перед началом осмотра убедитесь, что двигатель полностью остыл. На БМВ Е46 вентилятор охлаждения расположен за радиатором, и доступ к нему требует снятия декоративной крышки двигателя. Отсоедините разъем питания вентилятора, чтобы исключить случайное включение во время проверки.
Осмотрите лопасти на наличие трещин, сколов или деформаций. Особое внимание уделите краям лопастей – именно там чаще всего появляются микротрещины из-за вибраций или ударов. Даже небольшие повреждения могут привести к дисбалансу и повышенному шуму при работе.
Проверьте крепление лопастей к ступице. На моделях с механическим приводом (например, через вискомуфту) убедитесь, что лопасти не болтаются и не имеют люфта. Если лопасти проворачиваются вручную с усилием или заедают – это признак износа подшипников или вискомуфты.
Оцените состояние пластика лопастей. Со временем под воздействием температур и ультрафиолета материал становится хрупким, что увеличивает риск разрушения. Если пластик пожелтел или покрылся сеткой мелких трещин – вентилятор лучше заменить, даже если видимых повреждений нет.
Проверьте наличие масляных или грязевых отложений на лопастях. Загрязнения нарушают аэродинамику, снижая эффективность охлаждения. Особенно критичны отложения на внутренней стороне лопастей – их сложнее заметить, но они сильнее влияют на балансировку.

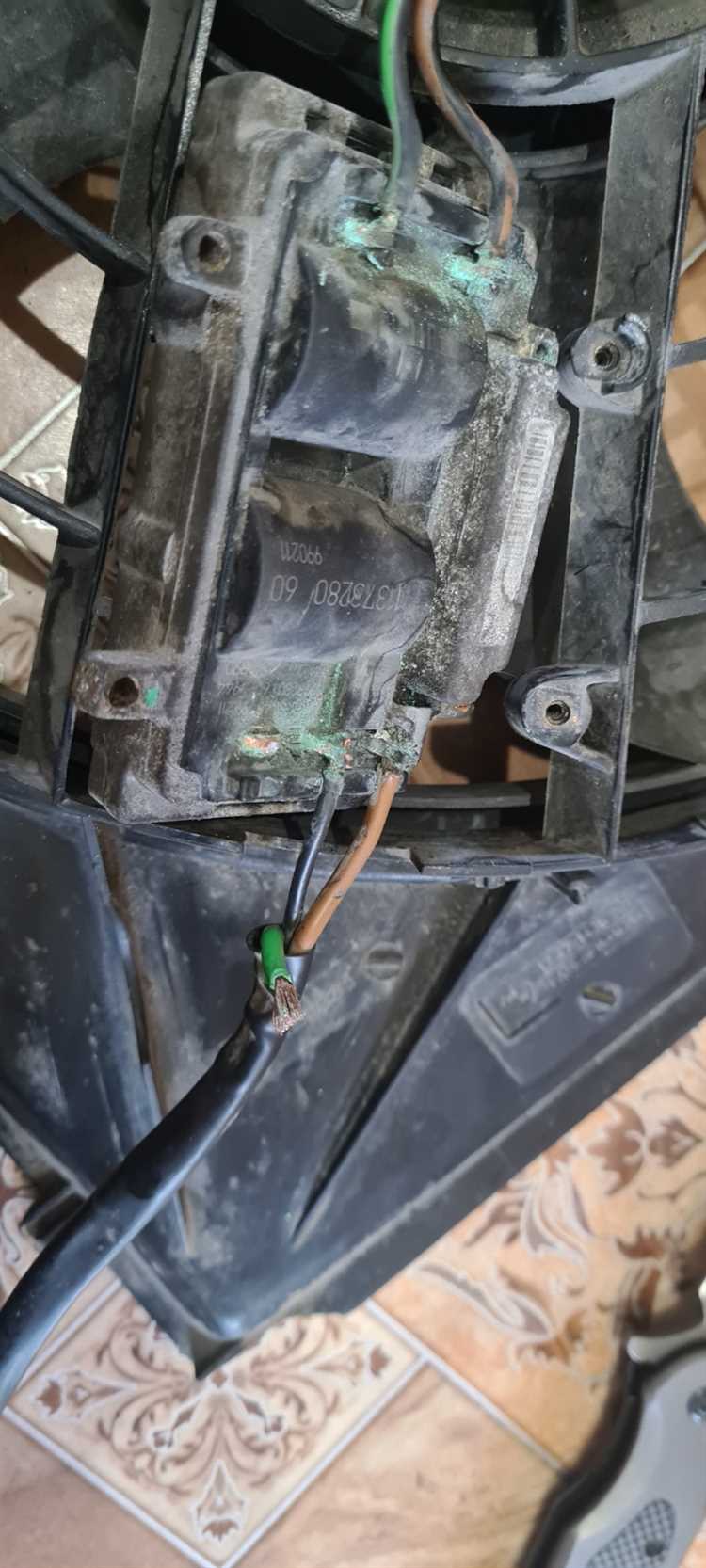

Осмотрите ступицу вентилятора на предмет коррозии или следов перегрева. На моделях с электроприводом (например, на М54) проверьте состояние контактов разъема питания – окисление или оплавление изоляции указывает на проблемы с проводкой или электродвигателем.
Прокрутите вентилятор вручную, если это возможно. В норме он должен вращаться плавно, без заеданий и посторонних звуков. Скрежет или сопротивление при вращении – признак износа подшипников или повреждения электродвигателя.
Сравните состояние лопастей с эталонным образцом. На БМВ Е46 используются вентиляторы с 5–7 лопастями, и их форма должна быть симметричной. Если одна или несколько лопастей отличаются по углу наклона или длине – это свидетельствует о деформации, которая приведет к неравномерной работе.
Как протестировать работу вентилятора напрямую от аккумулятора
Отключите разъем вентилятора охлаждения, расположенный на радиаторе или рядом с ним. На БМВ Е46 вентилятор подключается через двух- или трехконтактный штекер. Запомните расположение проводов: обычно красный – «+12В», черный – «масса», а третий (если есть) – сигнал управления от ЭБУ или датчика температуры.
Подготовьте провода с зажимами «крокодил» и убедитесь, что аккумулятор заряжен не менее чем на 12,5 В. Подсоедините один провод к положительной клемме аккумулятора, второй – к отрицательной. Коснитесь красным проводом контакта «+12В» в разъеме вентилятора, черным – контакта «масса». Вентилятор должен запуститься на максимальных оборотах. Если этого не происходит, проверьте целостность проводки и самого вентилятора.
Для проверки многоскоростного вентилятора (с тремя проводами) подключите «+12В» к красному проводу, а «массу» – к черному. Третий провод (обычно желтый или коричневый) оставьте неподключенным. Если вентилятор не работает, проблема в его электродвигателе или обмотках. При наличии мультиметра измерьте сопротивление между контактами: нормальное значение – 0,5–2 Ом. Превышение указывает на обрыв обмотки.
Не держите вентилятор под напряжением дольше 30 секунд – перегрев может повредить обмотки. Если вентилятор запустился, но работает с посторонними шумами или вибрацией, разберите его и проверьте состояние подшипников и крыльчатки. Замените смазку или детали при необходимости. При отсутствии вращения даже при прямом подключении вентилятор требует замены.
После теста отсоедините провода от аккумулятора и восстановите штатное подключение. Если вентилятор работает от аккумулятора, но не включается при нагреве двигателя, проверьте датчик температуры охлаждающей жидкости, реле или блок управления. На Е46 датчик расположен на корпусе термостата или в верхнем патрубке радиатора – его сопротивление должно меняться в зависимости от температуры.
Как проверить датчик температуры и реле вентилятора
На BMW E46 датчик температуры охлаждающей жидкости (ДТОЖ) расположен на корпусе термостата или вблизи него. Для проверки потребуется мультиметр и доступ к электрической схеме. Отсоедините разъем датчика, установите мультиметр в режим измерения сопротивления (Ом) и подключите щупы к контактам. При температуре около 20°C сопротивление должно составлять 2,2–2,7 кОм, при 80°C – 300–400 Ом. Если значения не соответствуют, датчик неисправен.
Для проверки сигнала на ЭБУ заведите двигатель и измерьте напряжение на разъеме датчика (режим постоянного напряжения, 20 В). На одном из контактов должно быть опорное напряжение 5 В, на втором – меняющееся в зависимости от температуры (от 0,5 до 4,5 В). Если напряжение отсутствует или стабильно, проверьте проводку или замените датчик.
Реле вентилятора на E46 обычно находится в блоке предохранителей под капотом (позиция F27 или F28 для основного реле, F29 – для дополнительного). Чтобы проверить его, снимите реле и подайте напряжение 12 В на контакты 85 и 86 (управляющая цепь). При исправном реле должен быть слышен щелчок, а между контактами 30 и 87 появится проводимость. Если щелчка нет, реле неисправно.
Для проверки цепи управления реле подключите контрольную лампу между контактом 85 реле и массой. При включении зажигания лампа должна загореться – это сигнал от ЭБУ. Если лампа не горит, проверьте предохранитель (№27, 30 А), проводку и сам блок управления. На работающем двигателе при достижении температуры 95–105°C ЭБУ должен подать сигнал на реле, включая вентилятор.
Если реле исправно, но вентилятор не включается, проверьте напряжение на контакте 30 реле при включенном зажигании – должно быть 12 В. Затем подключите контрольную лампу между контактом 87 реле и массой. При срабатывании реле лампа должна загореться. Если напряжение есть, но лампа не горит, проверьте проводку к вентилятору или его электродвигатель.
В случае, когда все элементы исправны, но вентилятор не работает, проверьте температурные пороги срабатывания с помощью диагностического сканера (например, INPA или Carly). На E46 вентилятор должен включаться на первой скорости при 97°C, на второй – при 105°C. Если ЭБУ не подает команду, возможно, потребуется перепрошивка или замена блока управления.
Что делать, если вентилятор не работает после проверки
Если после диагностики вентилятор охлаждения BMW E46 по-прежнему не включается, первым шагом проверьте предохранитель. На моделях с двигателями M52/M54 за вентилятор отвечает предохранитель №23 (30 А) в блоке под капотом (расположен рядом с аккумулятором). На M54TU и дизельных версиях (M47) это может быть предохранитель №29 (40 А). Замените перегоревший предохранитель на идентичный по номиналу – использование проволоки или предохранителя большего тока приведёт к возгоранию проводки.
Далее прозвоните реле вентилятора. На E46 оно находится в блоке реле под капотом (обычно позиция K6150 для основного вентилятора или K6151 для дополнительного). Снимите реле, подключите мультиметр в режиме прозвонки к контактам 85 и 86 – при подаче 12 В на эти контакты должно быть сопротивление 50–120 Ом. Если реле исправно, проверьте наличие напряжения на контакте 30 при включённом зажигании (должно быть 12 В). Неисправное реле замените на аналог с маркировкой 96315590 или Bosch 0 332 019 150.
Проверьте датчик температуры охлаждающей жидкости (ДТОЖ). На M54 он расположен на корпусе термостата, на M52 – на головке блока цилиндров. Отсоедините разъём, измерьте сопротивление датчика при комнатной температуре (должно быть 2–3 кОм). При нагреве датчика в горячей воде сопротивление должно плавно падать до 200–300 Ом. Если показания не соответствуют, замените датчик – оригинальный номер 13 62 1 437 329 или аналог Febi 10089.
- Прозвоните проводку от блока управления двигателем (DME) до вентилятора. На разъёме вентилятора (обычно двухконтактный, серый или чёрный) проверьте напряжение на контактах:
- Контакт 1 – масса (0 В).
- Контакт 2 – управляющий сигнал от DME (12 В при принудительном включении вентилятора через диагностику).
- Если напряжения нет, прозвоните провода от DME до вентилятора – обрыв часто встречается в жгуте возле радиатора из-за перетирания.
- Проверьте контакты на разъёме DME (пины 48 и 49 для M54) – окисление или подгорание требует зачистки или замены разъёма.
Если проводка и датчики исправны, протестируйте сам вентилятор. Подключите его напрямую к аккумулятору: чёрный провод на минус, красный – на плюс. Вентилятор должен вращаться на максимальных оборотах. Если не работает, замените его – оригинальный номер 17 11 1 437 329 (для M54) или 17 11 1 437 330 (для M52). Аналоги: Behr 8EW 009 141-001 или Valeo 459800.
При отсутствии реакции на прямую подачу питания проверьте щётки электродвигателя. Разберите вентилятор, осмотрите коллектор и щётки – износ более 50% или заклинивание требует замены щёточного узла. Очистите коллектор от нагара мелкой наждачной бумагой (зернистость 1000). Смажьте подшипники высокотемпературной смазкой (например, Mobilgrease XHP 222).
Если все компоненты исправны, но вентилятор не включается, проблема может быть в блоке управления двигателем. Подключите диагностический сканер (например, Carly или INPA), считайте ошибки. Коды P0480–P0485 указывают на неисправность цепи управления вентилятором. Сбросьте ошибки, запустите двигатель и дождитесь прогрева до 105°C – если вентилятор не включится, а ошибка появится снова, замените DME или перепрошейте его у специалиста. На M54 оригинальный блок управления имеет номер 7 531 564 или 7 531 565 (в зависимости от года выпуска).
