ВАЗ 2112 с 16-клапанным двигателем – надёжный автомобиль, но проблемы с запуском встречаются часто. Основные причины кроются в топливной системе, зажигании, электрике или механических неисправностях. Первым делом проверьте наличие топлива в баке и его подачу к рампе. Если бензонасос не гудит при включении зажигания, проверьте предохранитель F2 (15 А) и реле К2 в монтажном блоке. При отсутствии напряжения на разъёме насоса прозвоните проводку от блока управления до бензонасоса.
Следующий этап – диагностика системы зажигания. На 16-клапанных моторах часто выходят из строя катушки зажигания (модуль 2112-3705010). Проверьте их сопротивление: первичная обмотка – 0,4–0,5 Ом, вторичная – 5–7 кОм. Если значения не соответствуют, замените модуль. Также осмотрите свечи: чёрный нагар указывает на богатую смесь, белый – на бедную. Зазор между электродами должен быть 1,0–1,1 мм.
Проблемы с запуском могут быть связаны с датчиками. Датчик положения коленвала (ДПКВ) – критический элемент: при его неисправности двигатель не заведётся. Проверьте сопротивление датчика (550–750 Ом) и зазор между ним и задающим диском (0,5–1,2 мм). Датчик массового расхода воздуха (ДМРВ) также влияет на смесеобразование: при неисправности обороты холостого хода плавают или мотор глохнет. Замерьте напряжение на сигнальном проводе (0,99–1,02 В на холостом ходу).
Механические неисправности – менее очевидная, но распространённая причина. Проверьте компрессию в цилиндрах: разница более 1 кг/см² между цилиндрами указывает на износ поршневых колец или клапанов. Осмотрите ремень ГРМ: при обрыве или перескоке на несколько зубьев двигатель не запустится. Метки на шкивах распредвалов должны совпадать с метками на задней крышке ремня. Если ремень цел, проверьте фазы газораспределения.
Электрические неисправности часто маскируются под другие проблемы. Проверьте напряжение на клеммах аккумулятора: при запуске оно не должно падать ниже 10 В. Если стартер крутит слабо, прозвоните плюсовой провод от АКБ до втягивающего реле (падение напряжения не более 0,2 В). Осмотрите контакты на блоке предохранителей и разъёмах ЭБУ: окисление или обрыв проводов – частая причина отказа запуска.

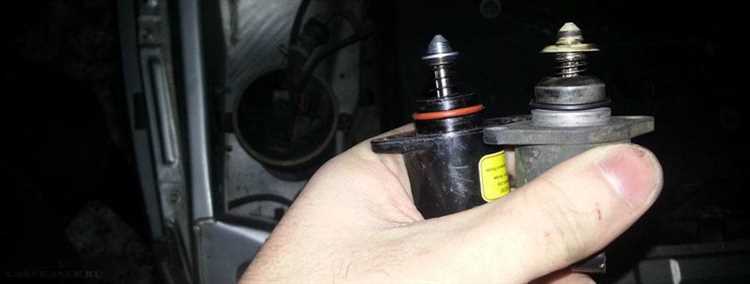

Не заводится ВАЗ 2112 16 клапанов: причины и решения
Первое, что стоит проверить при отказе запуска двигателя – состояние топливной системы. На ВАЗ 2112 с 16-клапанным мотором часто выходит из строя бензонасос (артикул 2112-1139009), особенно если автомобиль долго стоял без движения. Проверьте давление в топливной рампе: норма – 3,6–4,0 бар на холостом ходу. Если давление отсутствует, замените фильтр грубой очистки (сетка в баке) или сам насос. Также обратите внимание на регулятор давления топлива (РДТ) – при неисправности он сливает бензин обратно в бак. Для диагностики отсоедините шланг обратки и запустите стартер: если топливо не поступает, проблема в насосе или проводке.
Электрические неисправности – вторая по частоте причина. Начните с проверки искры: снимите высоковольтный провод с любой свечи, вставьте в него запасную свечу и приложите к массе двигателя. При прокрутке стартером должна быть яркая синяя искра. Если искры нет, проверьте катушку зажигания (артикул 2112-3705010) и модуль зажигания (для моторов до 2004 года). Измерьте сопротивление первичной обмотки катушки – должно быть 0,4–0,5 Ом, вторичной – 5–7 кОм. Также прозвоните провода от ЭБУ к катушке: обрыв или короткое замыкание часто встречается на участке от разъема до модуля. Не забудьте проверить датчик положения коленвала (ДПКВ) – при его неисправности ЭБУ не дает команду на подачу искры и топлива.
Механические проблемы реже, но их диагностика сложнее. Проверьте компрессию в цилиндрах: разница между цилиндрами не должна превышать 1 кг/см², минимальное значение – 10 кг/см². Низкая компрессия указывает на износ поршневых колец или прогар клапанов. Осмотрите ремень ГРМ: при обрыве или перескоке на несколько зубьев двигатель не заведется, а на 16-клапанном моторе это чревато встречей клапанов с поршнями. Проверьте метки на шкивах коленвала и распредвалов – они должны совпадать с ответными метками на крышке ГРМ. Если метки сбиты, выставьте их по ВМТ первого цилиндра и замените ремень с роликами (комплект ГРМ – артикул 2112-1006040-86).
Как проверить топливную систему при отказе запуска двигателя
Первым шагом проверьте наличие топлива в баке – банальная, но частая причина. Убедитесь, что указатель уровня не врёт: отсоедините шланг подачи от топливной рампы и кратковременно включите зажигание. Если бензин не поступает, проблема в насосе или цепи его питания. При наличии топлива переходите к проверке давления в системе.
Для диагностики давления понадобится манометр с переходником под штуцер топливной рампы (расположен на конце рампы, закрыт колпачком). Подключите манометр, включите зажигание – нормальное давление для ВАЗ 2112 с 16-клапанным двигателем составляет 3,6–4,0 бар. Если давление ниже 3 бар, насос или регулятор давления неисправны. При нулевом давлении проверьте предохранитель F3 (15 А) и реле К2 в монтажном блоке.
Если давление в норме, но двигатель не заводится, проверьте форсунки. Снимите рампу с форсунками, отсоедините разъёмы и подайте 12 В на контакты форсунки (кратковременно, 1–2 секунды). Исправная форсунка должна щёлкнуть и распылить топливо конусом. Если форсунка не открывается или льёт струёй – замените её. Обратите внимание на уплотнительные кольца: при их повреждении возможен подсос воздуха.
Проверьте фильтр тонкой очистки и сеточку бензонасоса. Забитый фильтр снижает давление, а загрязнённая сеточка – производительность насоса. Фильтр расположен под днищем автомобиля, сеточка – в модуле бензонасоса (для доступа снимите заднее сиденье и лючок). При сильном загрязнении замените фильтр и промойте сеточку в ацетоне или специальном очистителе.
Оцените состояние топливных магистралей. Осмотрите шланги на предмет трещин, перегибов или утечек. Особое внимание уделите соединениям у рампы и бензонасоса. Подсос воздуха в магистрали после насоса приведёт к обеднению смеси и невозможности запуска. Для проверки обожмите шланги хомутами или временно замените подозрительные участки.
Если все элементы исправны, но двигатель не схватывает, проверьте сигнал с датчика положения коленвала (ДПКВ). При его неисправности ЭБУ не подаёт команду на впрыск топлива. Подключите мультиметр к контактам ДПКВ (сопротивление обмотки должно быть 550–750 Ом) или замените датчик на заведомо исправный. Также убедитесь, что задающий диск на шкиве коленвала не имеет повреждений зубьев.

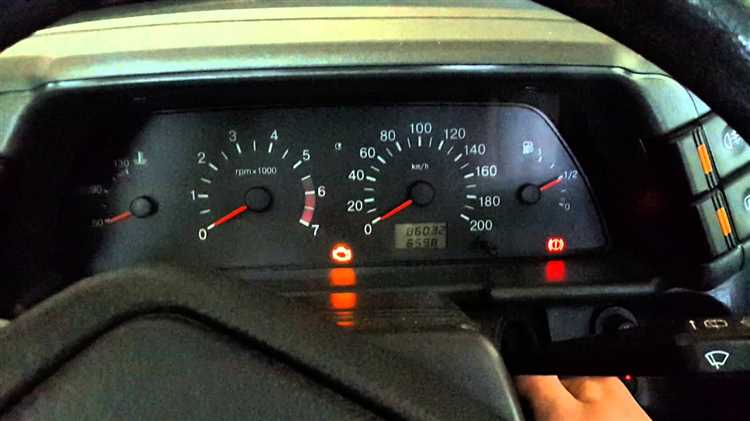

Диагностика электрической цепи и стартера на ВАЗ 2112
Первым шагом проверьте напряжение на клеммах аккумулятора мультиметром. Нормальное значение – не ниже 12,6 В при заглушенном двигателе и 13,8–14,4 В при работающем генераторе. Если напряжение ниже 12 В, стартер не получит достаточной мощности для прокрутки. Обратите внимание на окисление клемм – даже незначительный налёт увеличивает сопротивление, снижая ток. Зачистите контакты наждачной бумагой и затяните болты с усилием 5–7 Н·м.
Проверьте целостность плюсового провода от аккумулятора к стартеру. Отсоедините провод от втягивающего реле и прозвоните его мультиметром в режиме омметра. Сопротивление должно стремиться к нулю. Если прибор показывает обрыв или высокое сопротивление, замените провод. Особое внимание уделите участку возле клеммы «+» стартера – здесь часто возникают трещины изоляции из-за вибрации.
Прозвоните цепь управления стартером: замок зажигания → предохранитель F2 (10 А) → реле стартера К3 → втягивающее реле. Проверьте напряжение на управляющем проводе реле при повороте ключа в положение «старт» – должно быть 12 В. Если напряжение отсутствует, ищите обрыв в проводке или неисправность замка зажигания. Для проверки реле К3 замкните контакты 30 и 87 напрямую – если стартер заработает, реле под замену.
Оцените состояние щёточного узла стартера. Снимите заднюю крышку и измерьте длину щёток – минимально допустимый размер 8 мм. Если щётки изношены или заклинили в держателях, замените их комплектом. Проверьте коллектор ротора на наличие подгораний или выработки – при необходимости проточите его на токарном станке с последующей шлифовкой мелкой наждачной бумагой. Смажьте втулки стартера Литолом-24, избегая попадания смазки на обмотки.
Основные неисправности датчиков и их влияние на запуск мотора
Датчик положения коленвала (ДПКВ) – критический элемент для синхронизации работы системы зажигания и впрыска. При его отказе ЭБУ не получает сигнал о положении коленвала, что делает запуск невозможным. Симптомы: отсутствие искры, топливо не подается, стартер крутит вхолостую. Проверка: осциллографом или мультиметром (сопротивление обмотки 550–750 Ом). Замена датчика требует точной установки зазора 0,5–1,2 мм от задающего диска.
Датчик массового расхода воздуха (ДМРВ) влияет на расчет топливной смеси. При загрязнении или обрыве цепи ЭБУ переходит в аварийный режим, увеличивая подачу топлива. Результат: затрудненный запуск, плавающие обороты, черный дым из выхлопной трубы. Диагностика: напряжение на сигнальном проводе (0,99–1,02 В на холостом ходу). Очистка спиртом возможна, но при износе – только замена.
Датчик фаз (ДПРВ) на 16-клапанных моторах отвечает за синхронизацию фаз газораспределения. Его неисправность приводит к позднему впрыску топлива, что вызывает «троение» при запуске или полный отказ. Ошибка P0340 в бортовом компьютере указывает на проблему. Проверка: мультиметром (напряжение 0–5 В при прокрутке стартером). Датчик неремонтопригоден – только замена.
Датчик температуры охлаждающей жидкости (ДТОЖ) корректирует состав смеси и угол опережения зажигания. При обрыве или коротком замыкании ЭБУ использует фиксированное значение (обычно +20°C), что приводит к переобогащению смеси на холодную. Симптомы: затрудненный запуск в мороз, повышенный расход топлива. Проверка: сопротивление при +20°C – 2,3–2,7 кОм, при +90°C – 200–300 Ом.
Датчик положения дроссельной заслонки (ДПДЗ) влияет на расчет нагрузки двигателя. При неисправности ЭБУ неверно определяет режим работы, что может вызвать отказ запуска или «плавание» оборотов. Ошибка P0120. Проверка: напряжение на сигнальном проводе (0,5 В при закрытой заслонке, 4,5 В при открытой). Регулировка или замена при износе контактов.
Датчик детонации (ДД) предотвращает детонационное сгорание топлива. При его отказе ЭБУ занижает угол опережения зажигания, что снижает мощность и затрудняет запуск. Ошибка P0325. Проверка: легкое постукивание по блоку цилиндров – напряжение на сигнальном проводе должно меняться. Замена при отсутствии реакции.
Датчик кислорода (лямбда-зонд) на запуск влияет косвенно, но его неисправность приводит к нестабильной работе на холостых оборотах. При обрыве цепи ЭБУ переходит в режим работы по усредненным параметрам, что может вызвать затрудненный запуск. Проверка: напряжение на сигнальном проводе (0,1–0,9 В при перегазовках). Замена при выходе из строя.
Датчик скорости (ДС) на запуск не влияет напрямую, но его неисправность может вызвать ошибки в работе ЭБУ, особенно при использовании иммобилайзера. Ошибка P0500. Проверка: мультиметром на сигнальном проводе (импульсы при вращении колеса). Замена при отсутствии сигнала.
Проблемы с зажиганием: свечи, катушки и высоковольтные провода
На ВАЗ 2112 с 16-клапанным двигателем система зажигания – одна из ключевых причин отказа запуска. Основные элементы: свечи зажигания, индивидуальные катушки и высоковольтные провода. Каждый компонент требует проверки по строгому алгоритму, так как неисправность одного часто маскируется под симптомы другого.
Свечи зажигания на 16-клапанных моторах ВАЗ 2112 рекомендуется менять каждые 20–30 тыс. км. Признаки износа: черный нагар на электродах, трещины на изоляторе, зазор более 1,1 мм. Для проверки выкрутите свечи и осмотрите их. Если на электродах масло или топливо – проблема в системе питания или маслосъеме. Используйте только свечи с калильным числом 17 (например, АУ17ДВРМ), иные могут вызвать детонацию или пропуски зажигания.
Индивидуальные катушки зажигания (ИКЗ) на ВАЗ 2112 часто выходят из строя из-за перегрева или пробоя изоляции. Симптомы: троение двигателя, ошибки P0300–P0304 в бортовом компьютере. Проверка проводится мультиметром: сопротивление первичной обмотки – 0,4–0,5 Ом, вторичной – 5–7 кОм. Если значения отличаются – катушка под замену. Обратите внимание на контакты разъемов: окисление или обрыв провода внутри изоляции – частая причина нестабильной работы.
Высоковольтные провода (ВВ-провода) на 16-клапанных моторах подвержены износу из-за высоких температур и вибраций. Проверка сопротивления: норма – 4–10 кОм на метр длины. Если сопротивление выше 15 кОм или бесконечность – провод пробит. Визуально осмотрите изоляцию: трещины, оплавления или следы пробоя на корпусе катушек или свечных колодцах. Замените весь комплект проводов, если хотя бы один неисправен – смешанные провода разных производителей вызывают дисбаланс в системе зажигания.
Диагностика начинается с простого: отключите поочередно катушки на работающем двигателе. Если при отключении одной из них обороты не меняются – неисправна именно эта катушка или соответствующая свеча. Для точной проверки используйте осциллограф или сканер с функцией анализа сигналов зажигания. Без оборудования поможет замена подозрительной катушки на заведомо исправную – если проблема исчезла, причина найдена.
При замене компонентов соблюдайте последовательность: сначала свечи, затем провода, потом катушки. Используйте только оригинальные запчасти или аналоги от проверенных производителей (NGK, Bosch, Beru). После установки новых деталей сбросьте ошибки ЭБУ и проведите адаптацию дроссельной заслонки – это исключит ложные срабатывания системы самодиагностики.
Профилактика: каждые 10 тыс. км проверяйте состояние свечей и проводов, очищайте контакты катушек от окислов, следите за герметичностью свечных колодцев. Влага в колодцах – частая причина пробоев и отказа запуска. При появлении троения или затрудненного пуска не откладывайте диагностику: игнорирование проблем с зажиганием приводит к выходу из строя нейтрализатора и дорогостоящему ремонту.
