Светодиодная подсветка в холодильниках Бирюса серии 100–300 (например, модели 118, 133, 228) рассчитана на 50 000 часов работы, но при интенсивном использовании выходит из строя через 3–5 лет. Основные признаки неисправности: мерцание, полное отсутствие света или неравномерное свечение. В отличие от ламп накаливания, светодиодные модули в этих моделях не подлежат ремонту – требуется замена всего блока.
Для замены потребуется светодиодная лента или модуль с параметрами: напряжение 12 В, мощность 1,5–3 Вт, цветовая температура 4000–4500 К (нейтральный белый). Оригинальные запчасти (артикул Biryusa-LED-12V) можно заказать у официальных дилеров, но подойдут и аналоги от Samsung или LG с аналогичными характеристиками. Из инструментов понадобятся: крестовая отвёртка PH1, пластиковая лопатка для снятия панелей и мультиметр для проверки напряжения.
Перед началом работ отключите холодильник от сети и дайте ему постоять 10–15 минут – это снизит риск короткого замыкания при разборке. Светодиодный модуль в холодильниках Бирюса расположен за пластиковой панелью на потолке или боковой стенке камеры. Крепится он на защёлках или винтах, в зависимости от модели. Например, в Бирюсе 133 панель держится на двух винтах, а в 228 – на четырёх защёлках.
При установке нового модуля обратите внимание на полярность: красный провод – «+», чёрный – «–». Неправильное подключение приведёт к выходу из строя не только лампы, но и блока питания. После сборки проверьте работу подсветки, не закрывая дверцу полностью – если свет горит ровно, без миганий, замена выполнена корректно.
Какие инструменты и материалы понадобятся для замены лампы
Для замены светодиодной лампы в холодильнике Бирюса потребуется минимальный набор инструментов. Основной – крестовая отвёртка с магнитным наконечником или тонким жалом (PH1 или PH2), так как большинство винтов в моделях этой марки имеют соответствующий шлиц. Если плафон крепится на защёлках, пригодится пластиковая лопатка или обычная банковская карта для аккуратного демонтажа без повреждения пластика. Избегайте металлических инструментов – они могут оставить царапины на внутренних поверхностях.
Сама лампа должна соответствовать техническим параметрам оригинальной: напряжение 220 В, мощность не более 1,5 Вт, цоколь E14 или G4 в зависимости от модели холодильника. Проверить тип цоколя можно по маркировке на старой лампе или в инструкции к устройству. При выборе светодиодной лампы обратите внимание на цветовую температуру – для холодильника оптимальны значения 4000–4500 К (нейтральный белый), чтобы не искажать цвет продуктов. Избегайте ламп с пульсацией выше 5% – это может вызвать дискомфорт при длительном использовании.
Дополнительно понадобятся мультиметр для проверки напряжения на контактах после установки новой лампы, особенно если старая вышла из строя без видимых причин. Это поможет исключить неисправности проводки или патрона. Для защиты от статического электричества используйте антистатический браслет или периодически касайтесь металлических частей холодильника перед работой с электроникой. Если плафон загрязнён, подготовьте мягкую ткань и спиртовые салфетки для очистки – пыль и жир ухудшают теплоотвод и сокращают срок службы лампы.
Работайте при отключённом от сети холодильнике. Даже маломощные светодиодные лампы могут вызвать короткое замыкание при случайном касании токоведущих частей. Если в процессе замены обнаружите оплавленные провода или трещины на патроне, замените его целиком – стандартные патроны E14 или G4 продаются в магазинах электротоваров и стоят недорого. Не используйте изоленту для ремонта повреждённых контактов – это временное решение, которое может привести к возгоранию.
Как безопасно отключить холодильник перед началом работ
Перед отключением холодильника «Бирюса» убедитесь, что он не находится в режиме активного охлаждения. Для этого проверьте индикацию на панели управления: если горит светодиод «Работа» или слышен шум компрессора, подождите 10–15 минут до его остановки. Резкое отключение под нагрузкой может привести к скачку напряжения в цепи питания, что повышает риск повреждения электроники или короткого замыкания при последующем подключении.
Отсоедините холодильник от сети, вытащив вилку из розетки, а не выключая автомат на щитке. Это исключит случайное включение питания другими людьми во время работ. Если розетка труднодоступна, используйте изолированные плоскогубцы для аккуратного извлечения вилки – не тяните за шнур. После отключения проверьте отсутствие напряжения на контактах лампы мультиметром (режим AC 250 В) или индикаторной отвёрткой.
- Оставьте дверцу холодильника открытой на 5–7 минут после отключения, чтобы выровнять давление в системе охлаждения и избежать деформации уплотнителя при последующем запуске.
- Если холодильник оснащён функцией No Frost, дождитесь полной остановки вентилятора испарителя – обычно это занимает 2–3 минуты после отключения компрессора.
- Не используйте для отключения удлинители с кнопками или сетевые фильтры: их контакты могут оставаться под напряжением даже в выключенном состоянии.
Где находится светодиодная лампа в холодильнике Бирюса и как к ней добраться
В холодильниках Бирюса моделей 118, 127, 133 и аналогичных светодиодная лампа расположена на потолке холодильной камеры, за пластиковым рассеивателем. Крепится она на металлической или пластиковой панели с помощью двух винтов под крестовую отвёртку (PH2) либо защёлок. В моделях с электронным управлением (например, Бирюса 133E) лампа может быть интегрирована в блок освещения вместе с датчиком открытия двери – в этом случае потребуется снять всю верхнюю панель, отсоединив шлейф проводов.
Для доступа к лампе отключите холодильник от сети, освободите камеру от продуктов и полок. Снимите рассеиватель, поддев его плоской отвёрткой сбоку – защёлки расположены по периметру. Если лампа закреплена винтами, открутите их, придерживая панель, чтобы не повредить провода. В моделях с защёлками аккуратно отожмите фиксаторы пальцами или отвёрткой, избегая резких движений. После замены соберите конструкцию в обратном порядке, убедившись, что рассеиватель плотно прилегает к корпусу.

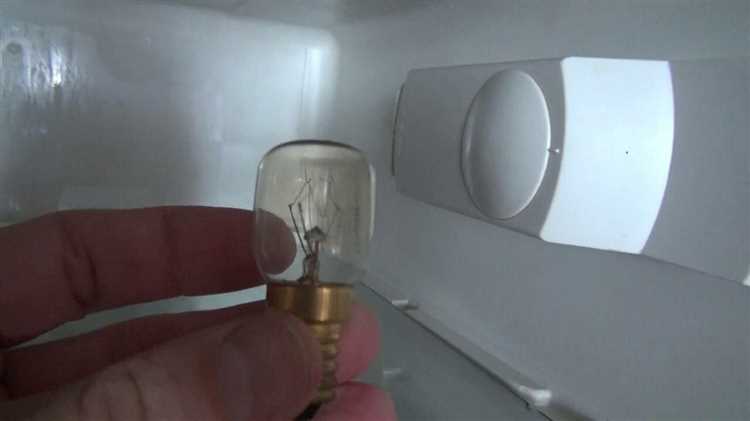

Как правильно извлечь старую лампу и установить новую
Отключите холодильник от сети, вытащив вилку из розетки. Это обязательное условие – даже маломощные светодиодные лампы могут вызвать короткое замыкание при работе под напряжением. Дождитесь, пока внутреннее освещение полностью погаснет, прежде чем приступать к демонтажу.
Снимите плафон, удерживаемый пластиковыми защелками или винтом. В моделях Бирюса чаще всего используется крепление на защелках: аккуратно подденьте край плафона плоской отверткой или пластиковой лопаткой, избегая сильного нажима, чтобы не сломать фиксаторы. Если плафон закреплен винтом, используйте отвертку с магнитным наконечником, чтобы не уронить крепеж внутрь холодильника.
Извлеките старую лампу, повернув ее против часовой стрелки на 15–20 градусов. Светодиодные лампы в холодильниках Бирюса обычно имеют цоколь типа E14 или GU10 – первый выкручивается, второй снимается поворотом. Не тяните лампу за стекло или диоды: удерживайте ее за корпус, чтобы избежать повреждения контактов.
Проверьте состояние патрона и проводки. Осмотрите контакты на наличие окисления, следов подгорания или деформации. Если обнаружены потемнения, зачистите их мелкозернистой наждачной бумагой или замените патрон целиком. Убедитесь, что провода не пережаты и не имеют трещин в изоляции – это может привести к утечке тока или короткому замыканию.
Установите новую лампу, совместив ее с цоколем. Для E14 вкрутите лампу по часовой стрелке до упора, для GU10 вставьте в патрон и поверните на 15–20 градусов по часовой стрелке до щелчка. Убедитесь, что лампа зафиксирована надежно: при легком покачивании она не должна выпадать. Мощность новой лампы не должна превышать 5 Вт – превышение этого значения может вызвать перегрев и выход из строя электроники холодильника.
Верните плафон на место, защелкнув его или закрепив винтом. Перед окончательной установкой убедитесь, что уплотнительная резинка на плафоне не повреждена и плотно прилегает к корпусу. Неровное прилегание может привести к образованию конденсата и коррозии контактов. Если плафон прозрачный, проверьте, не касается ли лампа его стенок – это сократит срок службы диодов из-за перегрева.
Подключите холодильник к сети и проверьте работу освещения. Если лампа не загорается, отключите питание и повторите проверку контактов. В случае повторной неисправности замените патрон или обратитесь в сервисный центр – проблема может быть в неисправности проводки или блока управления.

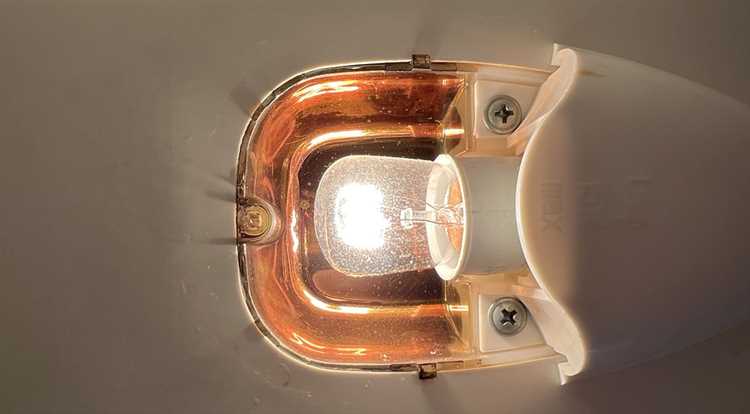

Проверка работоспособности новой лампы после установки
Закройте дверцу холодильника и подождите 10–15 секунд – светодиод должен включиться автоматически при срабатывании герконового датчика. Если лампа не загорается, отключите холодильник от сети на 30 секунд, затем подключите снова: это сбросит возможные ошибки контроллера. Проверьте полярность подключения светодиода – на плате холодильников Бирюса 118, 139 и аналогичных моделей контакты маркированы «+» и «–», перепутанные провода не дадут свечения. При отсутствии реакции прозвоните цепь мультиметром: напряжение между контактами должно составлять 3,0–3,3 В постоянного тока.
Если лампа мигает или горит тускло, замените её на модель с номинальным током 20 мА и напряжением 3 В – стандартные светодиоды 5 мм с маркировкой 3528 или 2835 подходят для большинства модификаций Бирюса. Избегайте ламп с резисторами в цоколе: они снижают яркость и могут вызвать перегрев драйвера. После успешного теста закрепите плафон, убедившись, что уплотнитель не пережат – это предотвратит попадание влаги и короткое замыкание.
Что делать, если лампа не загорается после замены
Первым шагом проверьте, правильно ли установлена лампа в патроне. В холодильниках Бирюса часто используется цоколь E14 или E10 – убедитесь, что контакты лампы плотно прилегают к клеммам патрона. Если лампа вкручена недостаточно глубоко, она может не зафиксироваться, а при чрезмерном усилии возможна деформация цоколя. Попробуйте выкрутить и вкрутить лампу заново, слегка покачивая её для лучшего контакта.
Проверьте целостность новой лампы. Даже свежие светодиодные лампы могут быть бракованными. Подключите её к другому источнику питания, например, настольной лампе с подходящим цоколем. Если лампа не горит и там, замените её на заведомо исправную. Обратите внимание на маркировку: для холодильников Бирюса подходят лампы с рабочим напряжением 220 В и мощностью не более 15 Вт.
Осмотрите патрон на предмет окисления или повреждений. Влага внутри холодильника может вызвать коррозию контактов. Если на клеммах видны следы окисления, зачистите их мелкозернистой наждачной бумагой или протрите спиртом. При сильных повреждениях патрон придётся заменить – артикул оригинальной детали для большинства моделей Бирюса: 1010-0001 или аналог с маркировкой E14-250V.
Проверьте подачу питания на патрон. Для этого потребуется мультиметр. Отключите холодильник от сети, снимите защитный плафон (если есть) и измерьте напряжение между контактами патрона при открытой двери. Нормальное значение – 220 В. Если напряжения нет, проблема в проводке или выключателе. В моделях Бирюса 118, 122 и 133 выключатель расположен в верхней части дверной петли – его можно прозвонить мультиметром в режиме проверки цепи.
Разберитесь с дверным выключателем. В холодильниках Бирюса он срабатывает при открытии двери, замыкая цепь. Если выключатель неисправен, лампа не получит питание. Проверьте его механическую часть: кнопка должна свободно нажиматься и возвращаться в исходное положение. При нажатии должен слышаться характерный щелчок. Если его нет, выключатель подлежит замене – подходящие модели: KW12-11 или аналогичные с параметрами 250 В / 5 А.
Исключите проблемы с блоком управления. В некоторых моделях Бирюса (например, 226, 237) лампа подключена через электронный модуль. Если после замены лампы и проверки всех предыдущих пунктов свет не появился, сбросьте настройки холодильника, отключив его от сети на 10–15 минут. Если это не помогло, потребуется диагностика модуля – для этого обратитесь в сервисный центр или замените плату самостоятельно (артикул для большинства моделей: 1010-0010).
Если все проверки не дали результата, осмотрите проводку внутри холодильника. Со временем провода могут перетереться или отсоединиться от клемм. Особое внимание уделите участкам возле дверных петель и компрессора – там чаще всего возникают повреждения. При обнаружении обрыва восстановите соединение, используя термоусадочную трубку или изоленту. В случае серьёзных повреждений замените проводку полностью, используя кабель сечением не менее 0,75 мм².
