Тормозной цилиндр суппорта – ключевой элемент гидравлической системы, отвечающий за прижим колодок к диску. Его замена или ремонт требует точности: ошибки при демонтаже могут привести к утечке тормозной жидкости, повреждению поршня или нарушению герметичности системы. Работа осложняется тем, что цилиндр часто «прикипает» к суппорту из-за коррозии или засохшей смазки, особенно на автомобилях старше 5 лет. В этом материале разберём процесс снятия на примере распространённых моделей (например, ВАЗ-2110, Toyota Corolla, Volkswagen Golf), где цилиндры крепятся болтами под ключ на 10–14 мм или фиксируются стопорными кольцами.
Перед началом работ подготовьте инструменты: накидные ключи с шестигранными головками (для болтов с внутренним шестигранником), плоскую отвёртку с шириной лезвия 5–7 мм, съёмник стопорных колец (если конструкция предусматривает их), а также тормозную жидкость DOT-4 для долива после сборки. Обязательно сбросьте давление в системе, открыв штуцер прокачки на суппорте, иначе при отсоединении шланга жидкость под напором вытечет, создавая риск попадания воздуха в контур. Если цилиндр не поддаётся, используйте проникающую смазку (например, WD-40 или Liqui Moly LM-40) – нанесите её на резьбовые соединения за 15–20 минут до демонтажа.
Особое внимание уделите состоянию уплотнительных манжет и пыльников. При снятии цилиндра они могут порваться, особенно если использовались агрессивные очистители или механическое воздействие. Проверьте посадочные поверхности на суппорте: глубокие царапины или коррозия требуют шлифовки мелкозернистой наждачной бумагой (зернистость P800–P1000) или замены суппорта. Не используйте молоток для «расшатывания» цилиндра – это деформирует корпус и нарушит герметичность. Вместо этого применяйте метод «прогрева»: нагрейте суппорт строительным феном до 60–80°C (не перегревайте пластиковые элементы!) – тепловое расширение облегчит демонтаж.
После снятия цилиндра осмотрите поршень. Если на нём есть следы ржавчины или задиры, замените цилиндр в сборе – восстановление нецелесообразно. Перед установкой нового узла смажьте резьбу болтов фиксатором резьбы (например, Loctite 243) и нанесите тонкий слой тормозной смазки на уплотнительные поверхности. Затягивайте болты с моментом, указанным в мануале (обычно 20–30 Н·м), чтобы избежать перекоса. Прокачайте систему после сборки, даже если не отсоединяли шланги – воздух мог попасть через микротрещины в манжетах.
Какие инструменты и материалы понадобятся для демонтажа
Для снятия тормозного цилиндра с суппорта потребуется набор ключей: рожковые или накидные на 10, 12, 14 и 17 мм – в зависимости от модели автомобиля. Чаще всего используются размеры 12 и 14 мм для болтов крепления цилиндра и штуцеров прокачки. Шестигранники или торкс (обычно T25–T40) могут понадобиться для фиксации направляющих пальцев суппорта. Проверьте заранее, какие крепления установлены на вашем автомобиле, чтобы избежать повреждения болтов.
Специальный инструмент – съемник тормозных цилиндров – облегчит процесс, особенно если цилиндр закис. Альтернативой может служить монтировка или мощная отвертка, но действовать нужно аккуратно, чтобы не деформировать посадочное место. Для отсоединения тормозного шланга потребуется ключ для штуцеров (обычно на 8 или 10 мм) и емкость для сбора тормозной жидкости. Не используйте плоскогубцы – они сорвут грани штуцера.
Тормозная жидкость – обязательный расходник. При демонтаже часть жидкости вытечет, поэтому подготовьте не менее 0,5 литра свежей DOT 4 или DOT 5.1 (уточните спецификацию для вашего авто). Для очистки деталей пригодится очиститель тормозов в аэрозольном баллоне – он удаляет грязь, масло и старую смазку без остатка. Избегайте бензина или растворителей на основе нефтепродуктов: они разрушают резиновые уплотнения.
Резиновые перчатки и защитные очки защитят руки от агрессивных жидкостей и металлической пыли. Для фиксации суппорта в поднятом состоянии используйте проволоку или специальный крючок – не оставляйте его висеть на шланге. Если цилиндр прикипел, понадобится проникающая смазка (например, WD-40 или Liqui Moly LM-40), которую нужно нанести за 10–15 минут до начала работ.
Динамометрический ключ пригодится при обратной сборке для затяжки болтов с указанным моментом (обычно 25–40 Н·м для крепления цилиндра). Без него легко перетянуть или недотянуть резьбу, что приведет к течи или разрушению деталей. Для проверки герметичности после установки используйте мыльный раствор – он покажет утечки воздуха при нажатии на педаль тормоза.
Не забудьте ветошь для протирки деталей и поддон для сбора жидкости. Если планируете менять цилиндр, приобретите ремкомплект с новыми уплотнениями и пыльниками – они часто изнашиваются и требуют замены. Для смазки направляющих и поршня используйте только специализированную высокотемпературную пасту (например, ATE Plastilube или Permatex Ceramic), обычный литол или графитка не подойдут.
Как правильно подготовить автомобиль и зафиксировать суппорт
Перед началом работ установите автомобиль на ровную твердую поверхность. Если используете домкрат, подложите под кузов страховочные упоры – штатные подставки или металлические стойки с регулировкой высоты. Опустите машину на упоры так, чтобы колесо, с которым работаете, свободно вращалось. Отключите зажигание и выньте ключ, чтобы исключить случайное включение тормозной системы.
Снимите колесо, открутив болты крест-накрест. Если диск прикипел, обстучите его молотком через деревянную проставку – удары направляйте по внутренней кромке обода. Не используйте монтировку для отрыва диска, чтобы не повредить ступицу. Очистите суппорт от грязи металлической щеткой, уделив внимание направляющим и болтам крепления. Остатки смазки и коррозия усложнят демонтаж.
Отсоедините тормозной шланг от цилиндра только после того, как подставите под суппорт емкость для сбора жидкости. Используйте накидной ключ на 11 или 12 мм – рожковый может сорвать грани штуцера. Если шланг не откручивается, нанесите проникающую смазку (WD-40, LIQUI MOLY LM-40) и выждите 10–15 минут. Не допускайте попадания жидкости на тормозные колодки и диск.
Зафиксируйте суппорт, чтобы он не висел на шланге. Подвесьте его на проволоке или пластиковом хомуте к пружине подвески или рычагу. Избегайте перегибов шланга – минимальный радиус изгиба для большинства тормозных магистралей составляет 50 мм. Если суппорт мешает доступу к цилиндру, снимите его полностью, открутив два болта крепления к скобе (обычно на 17 или 19 мм).
Проверьте состояние направляющих пальцев суппорта. Если они покрыты ржавчиной или заклинивают, извлеките их, очистите мелкой наждачной бумагой (зернистость 800–1000) и смажьте высокотемпературной смазкой (например, Permatex 24110). Не используйте литол или графитку – они выгорают при нагреве. Убедитесь, что пыльники целые: трещины или разрывы приведут к попаданию влаги и коррозии.
Перед демонтажем цилиндра слейте остатки тормозной жидкости из системы. Для этого откройте штуцер прокачки и нажмите на педаль тормоза несколько раз, пока не перестанет выходить жидкость. Закройте штуцер, чтобы предотвратить попадание воздуха. Если цилиндр сильно закис, обстучите его корпус резиновым молотком по периметру – вибрация поможет разрушить окислы. Не применяйте силу при откручивании: сорванная резьба потребует замены скобы суппорта.

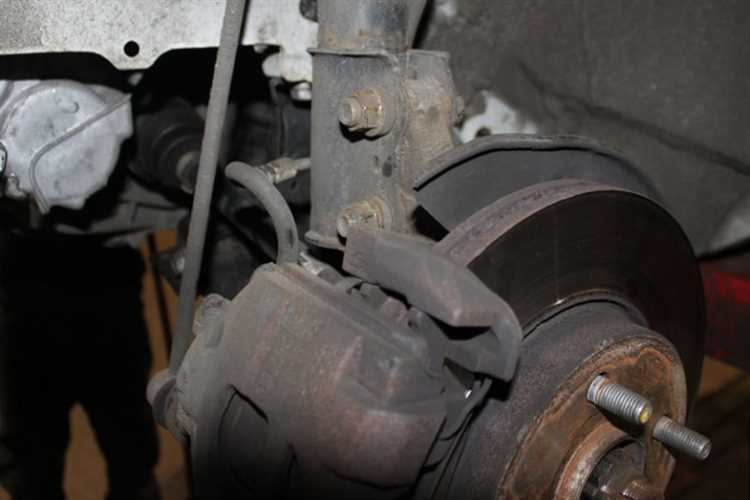

Пошаговая инструкция по отсоединению тормозного шланга
Перед началом работ подготовьте ключи на 10, 11 или 12 мм (в зависимости от модели автомобиля), емкость для сбора тормозной жидкости и ветошь. Зафиксируйте автомобиль на подъемнике или домкрате с противооткатными упорами, затем снимите колесо. Очистите место соединения шланга с суппортом от грязи металлической щеткой, чтобы исключить попадание абразивных частиц в тормозную систему. Если шланг закреплен скобой или хомутом, демонтируйте их с помощью плоскогубцев или отвертки.
- Спустите давление в системе: откройте крышку бачка тормозной жидкости и наденьте на штуцер прокачки прозрачную трубку, опустив ее конец в емкость. Попросите помощника несколько раз нажать на педаль тормоза, затем удерживать ее в нажатом положении, пока вы не ослабите штуцер на ½ оборота. Закройте штуцер после выхода жидкости.
- Отсоедините шланг от суппорта: удерживайте гайку шланга рожковым ключом, а накидным ключом открутите штуцер на суппорте. Если резьба прикипела, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. При срыве резьбы используйте головку с трещоткой, избегая чрезмерных усилий.
- Закройте отверстие в суппорте и шланге: установите заглушки или обмотайте штуцеры изолентой, чтобы предотвратить утечку жидкости и попадание влаги. Проверьте состояние медных уплотнительных шайб – при деформации или коррозии замените их новыми (толщина шайб обычно 1,5–2 мм).
- Отсоедините шланг от кронштейна кузова: открутите болт крепления хомута или скобы, удерживающей шланг. На некоторых моделях (например, ВАЗ 2108–2115) шланг фиксируется пластиковым держателем – аккуратно выньте его из паза.

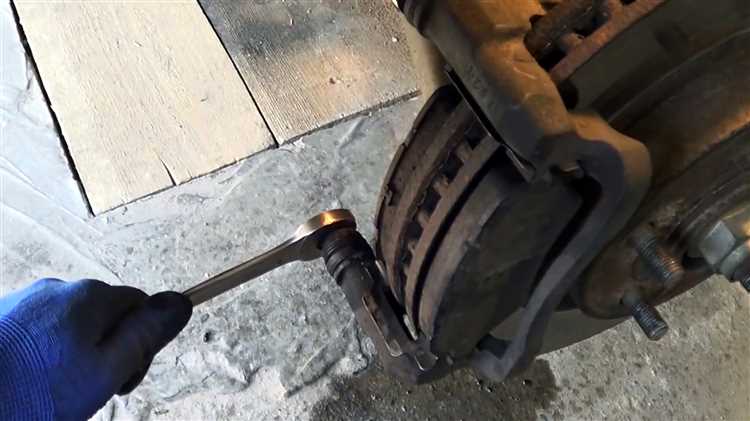

Как извлечь тормозной цилиндр без повреждения суппорта
Для извлечения используйте специальный съемник тормозных цилиндров или раздвижные пассатижи с регулируемым усилием. Захватите цилиндр за корпус, а не за кромку, чтобы не смять металл. Поворачивайте инструмент против часовой стрелки, прикладывая равномерное усилие – резкие рывки приведут к перекосу. Если цилиндр не поддается, прогрейте суппорт строительным феном до 60–80°C: тепловое расширение облегчит демонтаж, но не превышайте температуру, чтобы не повредить резиновые уплотнения.
После извлечения осмотрите посадочное гнездо в суппорте на предмет коррозии или задиров. Удалите остатки старого уплотнительного кольца (манжеты) с помощью пластикового скребка или деревянной палочки – металлические инструменты оставят царапины. Промойте гнездо очистителем тормозов (например, CRC Brake Cleaner) и просушите сжатым воздухом. Нанесите тонкий слой тормозной смазки на основе молибдена или меди на стенки гнезда перед установкой нового цилиндра: это предотвратит закисание в будущем.
При установке нового цилиндра убедитесь, что он входит в гнездо без перекосов. Вдавливайте его руками до упора, затем зафиксируйте стопорным кольцом или болтом (в зависимости от конструкции). Подключите тормозной шланг, используя новые медные уплотнительные шайбы, и прокачайте систему для удаления воздуха. Проверьте герметичность соединений под давлением: утечка жидкости на этом этапе укажет на неправильную установку или повреждение уплотнений.
Что делать с остатками тормозной жидкости и уплотнителями
Слейте остатки тормозной жидкости из цилиндра в герметичную емкость, предварительно подложив под суппорт ветошь. Жидкость DOT 3, DOT 4 или DOT 5.1 (в зависимости от системы) токсична – утилизируйте её через пункты приёма отработанных масел или автосервисы. Не сливайте в канализацию или почву: даже 100 мл способны загрязнить до 1000 литров воды. Если жидкость свежая (менее 2 лет) и не загрязнена, профильтруйте её через бумажный фильтр и используйте повторно для прокачки системы, но только в том же автомобиле.
Уплотнители (манжеты, пыльники) осмотрите на предмет трещин, разбухания или деформации. Даже микроскопические повреждения – повод для замены. Вот критерии выбраковки:
- Манжеты: потеря эластичности, видимые задиры, изменение цвета (потемнение или осветление).
- Пыльники: трещины глубиной более 0,5 мм, следы разрыва или растяжения.
- Металлические кольца: коррозия, задиры на рабочей поверхности.
Новые уплотнители перед установкой смажьте тормозной жидкостью или специальной пастой (например, ATE Plastilube) – это предотвратит их перекручивание и обеспечит герметичность. Не используйте силиконовые смазки: они вызывают разбухание резины. Храните запасные детали в заводской упаковке при температуре от +5 до +25°C, избегая прямых солнечных лучей.
Проверка состояния деталей перед установкой нового цилиндра
Проверьте состояние пыльников направляющих и цилиндра. Трещины, разрывы или деформации – повод для замены. Даже микроскопические повреждения приведут к попаданию влаги и абразива, что вызовет коррозию и заклинивание механизма. Для проверки целостности пыльников используйте фонарик и зеркало: осмотрите внутреннюю поверхность, особенно в местах перегибов. Если пыльник потерял эластичность, замените его – восстановлению такие детали не подлежат.
Оцените состояние тормозного поршня в старом цилиндре. Наличие глубоких рисок, задиров или следов коррозии на зеркале цилиндра (допустимая шероховатость – Ra 0,2 мкм) означает необходимость замены суппорта в сборе. Измерьте внутренний диаметр цилиндра штангенциркулем или нутромером: отклонение от номинального размера (указан в мануале) более чем на 0,05 мм критично. При обнаружении дефектов очистите поверхность мелкозернистой наждачной бумагой (зернистость P1000), но только если глубина повреждений не превышает 0,1 мм.
Перед установкой нового цилиндра проверьте совместимость уплотнительных манжет с тормозной жидкостью. Для DOT 4 и DOT 5.1 используйте манжеты из EPDM-каучука, для DOT 5 (на силиконовой основе) – из фторкаучука (FKM). Несовместимость материалов приведёт к разбуханию манжет и утечкам. Нанесите на манжеты тонкий слой тормозной жидкости перед установкой – это облегчит монтаж и предотвратит повреждение уплотнений. После сборки прокачайте систему, даже если цилиндр менялся без разгерметизации контура.
