Как называются вещества способные проводить электрический ток

Электропроводность – ключевое свойство материалов, определяющее их способность пропускать электрический ток. Она зависит от концентрации свободных носителей заряда и их подвижности. В зависимости от механизма проводимости выделяют три основных класса веществ: проводники, полупроводники и диэлектрики. Удельная электропроводность проводников достигает 10⁶–10⁸ См/м, полупроводников – 10^-6–10⁴ См/м, а диэлектриков не превышает 10^-12 См/м.

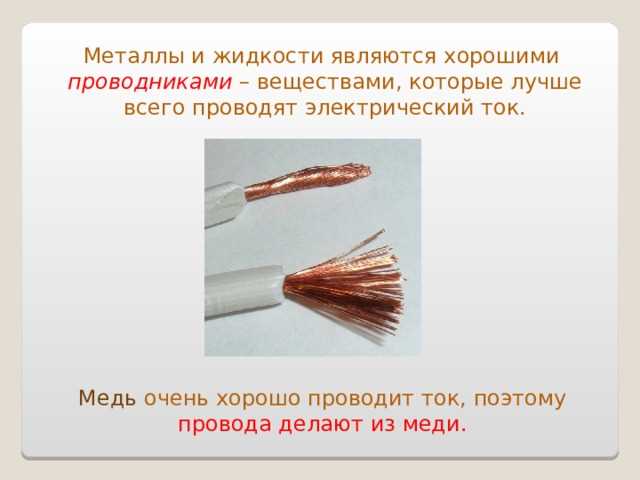

Среди проводников наиболее распространены металлы: медь (удельная проводимость 5,96·10⁷ См/м), алюминий (3,78·10⁷ См/м) и серебро (6,30·10⁷ См/м). Их высокая проводимость обусловлена наличием свободных электронов в зоне проводимости. Сплавы, такие как латунь или нихром, обладают меньшей проводимостью, но превосходят чистые металлы по механической прочности и термостойкости. Для высокочастотных применений используют материалы с низким поверхностным сопротивлением, например, золото или родий.

Полупроводники занимают промежуточное положение между проводниками и диэлектриками. Их проводимость резко возрастает при нагреве или легировании. Кремний (удельная проводимость 10^-4–10³ См/м) и германий (10^-2–10² См/м) – основные материалы для производства транзисторов и микросхем. Арсенид галлия (GaAs) применяется в СВЧ-технике благодаря высокой подвижности электронов (8500 см²/В·с). Органические полупроводники, такие как полианилин, перспективны для гибкой электроники.

Электролиты – жидкие или твердые вещества, проводящие ток за счет ионов. Водные растворы солей, кислот и щелочей имеют проводимость 10^-2–10² См/м. Расплавы солей, например, хлорида натрия (NaCl), используются в электрометаллургии. Твердые электролиты, такие как оксид циркония (ZrO₂), стабилизированный иттрием, применяются в топливных элементах при температурах выше 600°C.

Графен – двумерный материал с рекордной подвижностью электронов (200 000 см²/В·с) и проводимостью до 10⁸ См/м. Углеродные нанотрубки демонстрируют проводимость, сравнимую с металлами, при массе в 6 раз меньше алюминия. Для создания прозрачных проводящих покрытий используют оксид индия-олова (ITO), но его хрупкость и дефицит индия стимулируют поиск альтернатив, таких как оксид цинка, легированный алюминием (AZO).

Электропроводные вещества: виды и свойства

Электропроводные вещества делятся на три основные группы: металлы, полупроводники и электролиты. Металлы – лидеры по проводимости благодаря свободным электронам, образующим «электронный газ». Удельное сопротивление меди при 20°C составляет 1,68·10^-8 Ом·м, серебра – 1,59·10^-8 Ом·м, алюминия – 2,65·10^-8 Ом·м. Температурный коэффициент сопротивления металлов положителен: при нагреве на 1°C сопротивление меди увеличивается на ~0,4%. Для высокочастотных применений критична глубина скин-эффекта, которая для меди на частоте 1 МГц составляет ~66 мкм.

Полупроводники (кремний, германий, арсенид галлия) отличаются экспоненциальной зависимостью проводимости от температуры и концентрации легирующих примесей. Собственная проводимость кремния при 300 К – 4,3·10^-4 См/м, но при легировании фосфором (10¹⁶ см^-3) она возрастает до 10 См/м. Ширина запрещённой зоны кремния – 1,12 эВ, германия – 0,67 эВ. Для создания p-n-переходов используют бор (акцептор) и фосфор (донор). Температурный диапазон работы кремниевых приборов ограничен 150°C из-за роста собственной проводимости.

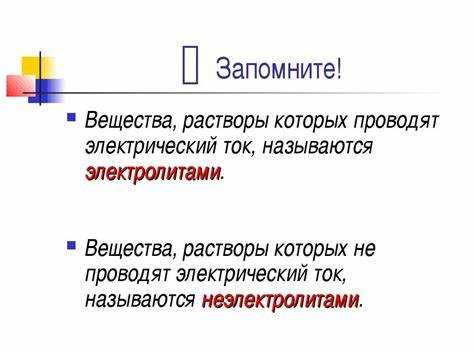

Электролиты проводят ток за счёт ионов в растворе или расплаве. Удельная проводимость 1 М раствора NaCl при 25°C – 8,5 См/м, морской воды – ~5 См/м. Концентрация ионов влияет на проводимость нелинейно: максимум для H₂SO₄ достигается при ~30% массовой доле. Электролиты применяют в аккумуляторах (серная кислота в свинцовых, LiPF₆ в литий-ионных) и гальванических покрытиях. Для снижения поляризации используют электролиты с высокой подвижностью ионов (например, KOH в щелочных батареях).

При выборе материала учитывают не только проводимость, но и механические свойства, коррозионную стойкость и стоимость. Для силовых кабелей используют алюминий (плотность 2,7 г/см³) вместо меди (8,96 г/см³) при сопоставимой проводимости на единицу массы. В микроэлектронике предпочитают медь из-за низкого сопротивления и совместимости с технологией дамасской металлизации. Для гибких проводников применяют сплавы (например, константан с температурным коэффициентом ~10^-5 К^-1). В агрессивных средах используют благородные металлы (платина, золото) или покрытия (никелирование, серебрение).

Какие материалы относятся к проводникам первого и второго рода

К проводникам первого рода относятся металлы и их сплавы, обладающие высокой электропроводностью за счёт свободных электронов. Наиболее эффективные из них – медь (удельное сопротивление 0,017 мкОм·м), серебро (0,016 мкОм·м) и алюминий (0,028 мкОм·м), применяемые в кабелях, обмотках трансформаторов и контактных соединениях. Золото (0,024 мкОм·м) используется в микроэлектронике из-за устойчивости к окислению, а вольфрам (0,055 мкОм·м) – в нитях накаливания. Сплавы, такие как нихром (80% Ni, 20% Cr), выдерживают высокие температуры, что востребовано в нагревательных элементах. Критическая особенность – проводимость снижается при нагреве из-за усиления колебаний кристаллической решётки.

Проводники второго рода – это электролиты, где ток переносят ионы, а не электроны. К ним относятся водные растворы кислот (H₂SO₄, HCl), щелочей (NaOH, KOH) и солей (NaCl, CuSO₄), а также расплавы солей (NaCl, KCl) и ионные жидкости. Электропроводность зависит от концентрации ионов: например, 30%-ный раствор H₂SO₄ имеет проводимость ~73 См/м, а морская вода – ~5 См/м. В отличие от металлов, их проводимость растёт с температурой из-за увеличения подвижности ионов. Применяются в гальванических элементах, аккумуляторах (Li-ion, свинцово-кислотные) и электрохимических процессах, таких как электролиз алюминия. Для стабильной работы требуется контроль pH и предотвращение пассивации электродов.

Как металлы и сплавы различаются по удельному сопротивлению

Удельное сопротивление металлов определяется их кристаллической структурой, чистотой и температурой. Чистые металлы, такие как серебро (1,59·10⁻⁸ Ом·м), медь (1,68·10⁻⁸ Ом·м) и алюминий (2,65·10⁻⁸ Ом·м), обладают минимальным сопротивлением благодаря высокой подвижности электронов. Золото (2,44·10⁻⁸ Ом·м) уступает меди, но превосходит алюминий, что делает его предпочтительным для контактов в условиях окисления. Вольфрам (5,5·10⁻⁸ Ом·м), несмотря на высокое сопротивление, незаменим в нитях накаливания из-за тугоплавкости.

Сплавы, в отличие от чистых металлов, имеют более высокое удельное сопротивление из-за нарушения периодичности кристаллической решетки. Например, нихром (Ni-Cr) с сопротивлением 1,1·10⁻⁶ Ом·м используется в нагревательных элементах, так как сочетает жаростойкость и стабильность. Константан (Cu-Ni, 4,9·10⁻⁷ Ом·м) применяется в резисторах благодаря низкому температурному коэффициенту сопротивления. Манганин (Cu-Mn-Ni, 4,3·10⁻⁷ Ом·м) выбирают для прецизионных измерений, где требуется минимальная зависимость от температуры.

Температурная зависимость удельного сопротивления у металлов и сплавов различается. У чистых металлов сопротивление растет линейно с температурой (коэффициент ~0,004 К⁻¹ для меди), что ограничивает их применение в высокоточных цепях. Сплавы типа константана имеют коэффициент на порядок ниже (0,00002 К⁻¹), что обеспечивает стабильность параметров в широком диапазоне температур. Это критично для эталонных резисторов и датчиков.

Примеси и дефекты решетки резко увеличивают сопротивление. Например, добавление 0,1% фосфора в медь повышает удельное сопротивление на 10–15%. В сплавах этот эффект используется целенаправленно: добавки марганца или кремния в алюминий (сплав 6061) увеличивают сопротивление до 4·10⁻⁸ Ом·м, улучшая механическую прочность без критического роста потерь. Для проводов высокого напряжения выбирают сплавы с балансом проводимости и прочности, например, алюминий с 0,5% магния (3,5·10⁻⁸ Ом·м).

Металлы с высоким сопротивлением, такие как железо (9,71·10⁻⁸ Ом·м) или платина (1,06·10⁻⁷ Ом·м), редко используются в чистом виде для передачи тока. Однако их сплавы востребованы в специфических областях: платинородий (Pt-Rh) для термопар, железохромоалюминиевые сплавы (Fe-Cr-Al, 1,4·10⁻⁶ Ом·м) для промышленных нагревателей. Выбор материала зависит от рабочей температуры: нихром выдерживает до 1200°C, а кантал (Fe-Cr-Al) – до 1400°C.

Для сверхпроводящих применений при криогенных температурах используют сплавы ниобия с титаном (Nb-Ti) или оловом (Nb₃Sn), удельное сопротивление которых падает до нуля ниже критической температуры (9,2 К для Nb-Ti). В обычных условиях такие материалы неэффективны: при 20°C сопротивление Nb-Ti составляет 6·10⁻⁷ Ом·м, что в 35 раз выше меди. Это ограничивает их применение специализированными областями, такими как магниты для МРТ или ускорителей частиц.

При проектировании электрических цепей учитывают не только удельное сопротивление, но и его стабильность. Для переменных токов высокой частоты важна глубина скин-эффекта, зависящая от проводимости: у меди она составляет 6,6 мм на частоте 50 Гц, у алюминия – 8,5 мм. Сплавы с высоким сопротивлением, например, фехраль (Fe-Cr-Al), имеют меньшую глубину проникновения, что снижает потери в поверхностном слое. В импульсных системах предпочтение отдают материалам с минимальной индуктивностью, где ключевую роль играет не столько сопротивление, сколько геометрия проводника.

Где применяются полупроводники в зависимости от уровня легирования

Слаболегированные полупроводники (концентрация примесей 10¹²–10¹⁵ см^-3) используются в детекторах ионизирующего излучения. Например, кремний с удельным сопротивлением 5–10 кОм·см применяется в полупроводниковых детекторах для спектрометрии гамма-квантов и заряженных частиц. Высокая чистота материала обеспечивает минимальный темновой ток и максимальное разрешение по энергии, что критично для ядерной физики и медицинской диагностики.

Среднелегированные полупроводники (10¹⁵–10¹⁸ см^-3) – основа дискретных элементов: диодов, транзисторов и тиристоров. Кремний с концентрацией фосфора 10¹⁶ см^-3 в базовой области биполярных транзисторов обеспечивает оптимальное соотношение коэффициента усиления и пробивного напряжения. В полевых транзисторах с барьером Шоттки (MESFET) на арсениде галлия легирование канала до 10¹⁷ см^-3 позволяет достигать граничных частот до 100 ГГц.

Сильно легированные полупроводники (10¹⁸–10²¹ см^-3) применяются для создания омических контактов и эмиттеров в биполярных приборах. Например, в кремниевых солнечных элементах эмиттер с поверхностной концентрацией фосфора 10²⁰ см^-3 снижает последовательное сопротивление и повышает КПД до 22–24%. В светодиодах на основе GaN легирование магнием до 10¹⁹ см^-3 обеспечивает эффективную инжекцию дырок в активную область.

Полупроводники с градиентным легированием используются в лавинно-пролётных диодах (ЛПД) и гетеропереходных биполярных транзисторах (HBT). В ЛПД на основе кремния или GaAs профиль легирования формирует область лавинного умножения с концентрацией 10¹⁶ см^-3 и дрейфовую область с 10¹⁵ см^-3, что позволяет генерировать СВЧ-колебания мощностью до 10 Вт на частотах 10–100 ГГц. В HBT на InP/InGaAs градиент легирования базы (от 10¹⁹ до 10¹⁷ см^-3) минимизирует время пролёта электронов и повышает граничную частоту до 500 ГГц.

Компенсированные полупроводники, где одновременно вводятся донорные и акцепторные примеси, применяются в терморезисторах и датчиках Холла. Например, германий с компенсированным легированием сурьмой и галлием (концентрации 10¹⁴–10¹⁵ см^-3) демонстрирует температурный коэффициент сопротивления до 4%/К в диапазоне 200–300 К, что востребовано в криогенной технике. В датчиках Холла на основе InSb компенсация снижает температурную зависимость чувствительности до 0,01%/К.

Полупроводники с сверхвысоким легированием (выше 10²¹ см^-3) используются в туннельных диодах и прозрачных проводящих оксидах (TCO). В туннельных диодах на основе GaAs легирование до 10²⁰ см^-3 обеих сторон p-n-перехода создаёт условия для туннелирования электронов при обратном смещении, обеспечивая отрицательное дифференциальное сопротивление на частотах до 1 ТГц. В TCO на основе ITO (In₂O₃:Sn) концентрация олова 10²¹ см^-3 позволяет достигать удельного сопротивления 10^-4 Ом·см при прозрачности 90% в видимом диапазоне.

Локальное легирование методом ионной имплантации или диффузии применяется для создания интегральных схем и микроэлектромеханических систем (МЭМС). В КМОП-технологии имплантация бора с дозой 10¹³ см^-2 формирует карманы p-типа с глубиной 0,5 мкм, а фосфор с дозой 10¹⁵ см^-2 – стоки и истоки n-канальных транзисторов. В МЭМС-акселерометрах легирование кремния бором до 10¹⁹ см^-3 в подвижных элементах обеспечивает пьезорезистивный эффект с коэффициентом чувствительности до 100 мВ/г.

Какие полимеры и композиты проводят ток и как их модифицируют

Электропроводные полимеры делятся на два класса: собственные (intrinsically conducting polymers, ICP) и композиционные. К первым относятся полианилин (PANI), полипиррол (PPy), политиофен (PTh) и поли(3,4-этилендиокситиофен) (PEDOT), проводимость которых обусловлена системой сопряжённых двойных связей. Например, PEDOT:PSS – коммерчески доступный композит с удельной проводимостью до 1000 С/см при стабильности на воздухе свыше 1000 часов. Полианилин в эмеральдиновой форме демонстрирует проводимость 1–10 С/см, но теряет её при pH > 4 из-за депротонирования. Для повышения стабильности и растворимости ICP модифицируют функциональными группами: сульфонатные (PANI-SO₃H), алкильные (P3HT) или карбоксильные (PTh-COOH) заместители улучшают совместимость с растворителями и подложками.

Композиционные проводящие материалы создают введением наполнителей в диэлектрическую полимерную матрицу. Наиболее эффективны углеродные нанотрубки (УНТ), графен и металлические наночастицы (Ag, Cu, Au). Перколяционный порог – минимальная концентрация наполнителя для образования проводящей сети – для УНТ в эпоксидной смоле составляет 0,1–0,5 мас.%, для графена – 0,5–2 мас.%. Проводимость таких композитов достигает 10–100 С/см при 5–10 мас.% УНТ. Ключевые методы модификации:

• Химическая функционализация наполнителей: обработка УНТ кислотами (HNO₃/H₂SO₄) или аминами повышает диспергируемость в полимерах на 30–50%.
• Использование поверхностно-активных веществ (ПАВ): додецилбензолсульфонат натрия (SDBS) стабилизирует дисперсии графена в воде, снижая агрегацию.
• Термическая обработка: отжиг при 200–300°C удаляет дефекты в графене, увеличивая проводимость композита на 20–40%.
• Гибридные наполнители: сочетание УНТ и графена (1:1) снижает перколяционный порог до 0,05 мас.% за счёт синергетического эффекта.

Для промышленного применения критичны методы переработки. Экструзия с высоким сдвиговым напряжением (скорость вращения шнека 100–200 об/мин) обеспечивает равномерное распределение УНТ в полипропилене, повышая проводимость на 1–2 порядка по сравнению с литьём под давлением. В случае термореактивных матриц (эпоксидные смолы) эффективен метод in-situ полимеризации: наполнитель диспергируют в мономере перед отверждением, что предотвращает седиментацию. Для гибкой электроники перспективны проводящие чернила на основе PEDOT:PSS с добавками глицерина (5–10 мас.%) или диметилсульфоксида (DMSO, 1–5 мас.%), увеличивающими проводимость плёнок до 1000 С/см при толщине 100 нм. При модификации важно контролировать соотношение наполнитель/полимер: превышение 15 мас.% УНТ или 20 мас.% графена ухудшает механические свойства композита из-за образования агломератов.
