Сгоревший резистор часто теряет читаемость маркировки, но цветовые полосы сохраняются даже при частичном повреждении. Стандартная цветовая кодировка (IEC 60062) включает 12 цветов: черный (0), коричневый (1), красный (2), оранжевый (3), желтый (4), зеленый (5), синий (6), фиолетовый (7), серый (8), белый (9), золотой (±5%) и серебряный (±10%). Первые две или три полосы обозначают значащие цифры, следующая – множитель, а последняя – допуск. Для резисторов с пятью полосами первые три – цифры, четвертая – множитель, пятая – допуск.
Если резистор потемнел или обуглился, очистите его поверхность спиртом или мелкозернистой наждачной бумагой. Используйте увеличительное стекло или микроскоп – даже частично сохранившиеся полосы можно восстановить. Начните с края, противоположного допуску (обычно золотая или серебряная полоса). Если полосы неразличимы, проверьте схему или аналогичные компоненты на плате: часто рядом стоят резисторы с одинаковыми номиналами.
Для резисторов с четырьмя полосами формула расчета: (первая цифра × 10 + вторая цифра) × множитель. Например, коричневый-черный-красный-золотой: (1×10 + 0) × 100 = 1 кОм ±5%. При пяти полосах: (первая цифра × 100 + вторая цифра × 10 + третья цифра) × множитель. Синий-серый-черный-красный-коричневый: (6×100 + 8×10 + 0) × 100 = 68 кОм ±1%. Если полоса множителя черная – умножайте на 1, золотая – на 0,1, серебряная – на 0,01.
Какие инструменты понадобятся для определения цвета полосок
Для точного распознавания цветных полос на сгоревшем резисторе необходим яркий направленный свет. Подойдет светодиодный фонарик с температурой свечения 4000–5000 К – холодный белый свет минимизирует искажение оттенков. Избегайте ламп накаливания: их желтый спектр смещает восприятие красного, оранжевого и коричневого. Если резистор покрыт копотью, используйте мягкую кисть из натурального ворса (например, колонок) для очистки поверхности без риска повредить маркировку.
Лупа с увеличением 5–10 крат и встроенной подсветкой упростит работу с миниатюрными компонентами. Модели с регулируемой фокусировкой (как BelOMO 10x) позволяют подобрать оптимальное расстояние для разных размеров резисторов. Для сильно поврежденных элементов, где полоски едва различимы, пригодится USB-микроскоп с разрешением от 2 Мп – он передаст изображение на экран компьютера, где цвета можно скорректировать в графическом редакторе.
Справочник цветовой маркировки резисторов удобнее держать в печатном виде или на отдельном устройстве без подсветки экрана. Электронные версии на смартфоне могут искажать цвета из-за автоматической регулировки яркости и цветовой температуры дисплея. Альтернатива – распечатанная шкала на матовой бумаге с эталонными оттенками (например, Pantone Solid Coated) для сравнения. Храните ее в прозрачном файле, чтобы избежать выцветания.
Как правильно очистить сгоревший резистор перед анализом
Сгоревший резистор часто покрыт слоем сажи, окислов или остатков флюса, которые искажают цветовую маркировку. Для точного определения номинала удалите загрязнения без повреждения корпуса. Используйте мягкую щётку из натуральной щетины (например, кисть для акварели №2) и изопропиловый спирт с концентрацией не менее 90%. Избегайте ацетона – он растворяет некоторые виды эпоксидных покрытий, что приведёт к отслаиванию краски.
Если сажа въелась в поверхность, примените ультразвуковую ванну с дистиллированной водой и добавлением 5–10% изопропанола. Время обработки – 3–5 минут при частоте 40 кГц. Для резисторов в SMD-корпусах используйте режим низкой мощности (до 30 Вт), чтобы избежать отрыва контактных площадок. После очистки просушите деталь в потоке тёплого воздуха (температура не выше 60°C) в течение 2–3 минут.
- Не трите резистор жёсткими материалами (наждачная бумага, металлические щётки) – это сотрёт маркировку.
- Для удаления стойких загрязнений (например, припойного флюса) используйте специализированные очистители типа Flux-Off или DeoxIT.
После очистки осмотрите резистор под микроскопом с увеличением 10–20x. Если маркировка остаётся нечитаемой, проверьте сопротивление мультиметром в режиме измерения до 2 МОм. При отсутствии показаний или коротком замыкании деталь не подлежит восстановлению – анализируйте цветовые полосы по остаткам краски на обратной стороне или по аналогичным компонентам на плате.
Как распознать порядок цветных полос на повреждённом резисторе
Какие цветовые коды соответствуют номиналам резисторов
Цветовая маркировка резисторов основана на международном стандарте IEC 60062, где каждый цвет обозначает цифру или множитель. Первые две или три полосы кодируют значащие цифры номинала, следующая – множитель, а последняя (если есть) – допуск. Например, резистор с полосами коричневый-чёрный-красный-золотой имеет номинал 1 кОм с допуском ±5%.
Цвета от чёрного до белого соответствуют цифрам от 0 до 9: чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9. Для множителя используются те же цвета, но сдвинутые на порядок: чёрный – ×1, коричневый – ×10, красный – ×100 и так далее до белого – ×10⁹.
Резисторы с четырьмя полосами маркируются двумя значащими цифрами, множителем и допуском. Пятиполосные резисторы содержат три значащие цифры, что позволяет указывать более точные номиналы. Например, синий-серый-чёрный-красный-коричневый соответствует 680×100 = 68 кОм с допуском ±1%.
Допуск обозначается отдельной полосой: золотой – ±5%, серебряный – ±10%, коричневый – ±1%, красный – ±2%, зелёный – ±0,5%, синий – ±0,25%, фиолетовый – ±0,1%. Если полоса допуска отсутствует, погрешность составляет ±20%. Резисторы с высокой точностью (например, прецизионные) часто имеют дополнительную полосу для температурного коэффициента.
Для резисторов с шестью полосами последняя обозначает температурный коэффициент сопротивления (ТКС) в ppm/°C. Коричневый – 100 ppm, красный – 50 ppm, оранжевый – 15 ppm, жёлтый – 25 ppm. Например, резистор с маркировкой коричневый-чёрный-чёрный-красный-коричневый-красный имеет номинал 1 кОм, допуск ±1% и ТКС 50 ppm/°C.
Для резисторов с нестандартной маркировкой (например, нулевым сопротивлением) используется одна чёрная полоса. Резисторы с низким сопротивлением (менее 10 Ом) могут иметь золотую или серебряную полосу в качестве множителя: золото – ×0,1, серебро – ×0,01. Например, красный-фиолетовый-золотой-золотой – 2,7 Ом с допуском ±5%.

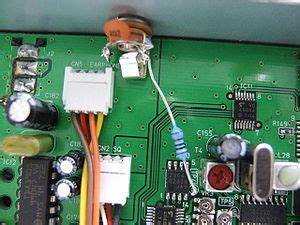

Как учесть допуск резистора при расшифровке цветных полос
Допуск резистора – последняя цветная полоса, определяющая максимальное отклонение реального сопротивления от номинального. Для стандартных резисторов с четырьмя полосами допуск обозначается третьей полосой (например, золотая – ±5%, серебряная – ±10%), а для пяти- и шестиполосных – последней. Если полоса отсутствует, допуск составляет ±20%. Эти значения критичны при расчётах: резистор с номиналом 100 Ом и допуском ±5% может иметь реальное сопротивление от 95 до 105 Ом.
При расшифровке учитывайте, что допуск влияет на выбор компонента в цепях с жёсткими требованиями. Например, в прецизионных схемах (измерительные приборы, аудиотехника) используют резисторы с допуском ±1% (коричневая полоса) или ±0,5% (зелёная). Для общего применения (блоки питания, светодиодные цепи) достаточно ±5% или ±10%. Игнорирование допуска может привести к нестабильной работе устройства или выходу из строя других компонентов.
Проверяйте допуск мультиметром, если цветовые полосы стёрты или нечитаемы. Измерьте сопротивление и сравните с номиналом: отклонение должно укладываться в заявленный диапазон. Для резисторов с допуском ±1% и выше используйте прибор с точностью не хуже 0,5%, иначе погрешность измерений исказит результат. В сомнительных случаях берите резистор с меньшим допуском – это снизит риск ошибок.
Запомните основные цвета допусков: золото (±5%), серебро (±10%), коричневый (±1%), красный (±2%), зелёный (±0,5%), синий (±0,25%), фиолетовый (±0,1%). Для резисторов с шестью полосами последняя может обозначать температурный коэффициент (ppm/°C), но допуск остаётся предпоследней. Всегда сверяйтесь с документацией, если маркировка вызывает сомнения – производители иногда используют нестандартные обозначения.
Как проверить правильность расшифровки с помощью мультиметра
После расшифровки цветовой маркировки сгоревшего резистора подключите мультиметр в режиме измерения сопротивления (Ω). Выберите диапазон, превышающий предполагаемое значение на 20–30% – например, для резистора на 470 Ом установите 2 кОм. Это исключит погрешности из-за неверного выбора предела.
Для резисторов с низким сопротивлением (менее 10 Ом) используйте режим измерения с разрешением 0,1 Ом. Учтите, что контактное сопротивление щупов может вносить погрешность до 0,5 Ом – прижимайте их плотно или используйте зажимы типа «крокодил».
При проверке высокоомных резисторов (свыше 1 МОм) используйте режим 20 МОм. Избегайте измерений во влажной среде – утечка тока через корпус прибора может исказить результат на 5–10%. Для точности повторите замер, поменяв щупы местами.
При расхождении показаний с расшифрованным значением более чем на допуск проверьте температурный режим. Резисторы с металлоплёночным покрытием (серии MF, RN) имеют температурный коэффициент 50–100 ppm/°C – нагрев на 20°C может изменить сопротивление на 0,1–0,2%.
Для прецизионных резисторов (допуск ±1% и менее) используйте мультиметр с точностью не хуже 0,5%. Запишите показания при комнатной температуре (20–25°C) и сравните с номиналом. Если разница превышает допуск, замените резистор или уточните его параметры по схеме.

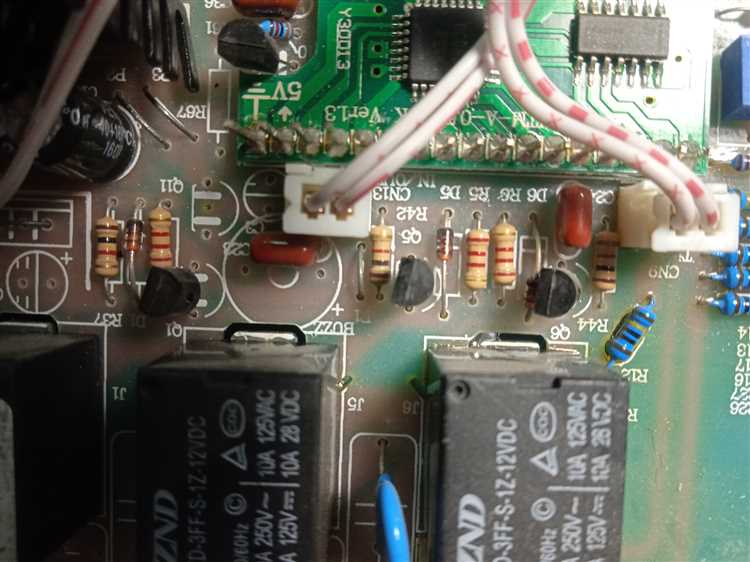

Какие ошибки чаще всего допускают при определении сопротивления по цвету
Первая и самая распространённая ошибка – неправильное определение направления чтения полос. Резисторы с четырьмя и пятью полосами требуют начинать отсчёт с той стороны, где полосы расположены ближе к краю. Если начать с противоположного конца, значение может отличаться в десятки раз. Например, резистор с полосами коричневый-чёрный-красный-золотой (1-0-2-5%) при обратном чтении превратится в 2-0-1, что даст 200 Ом вместо 1 кОм.
Вторая ошибка связана с путаницей между чёрным и коричневым цветами, особенно при плохом освещении. Чёрный обозначает «0» в первой и второй полосах, а коричневый – «1». Замена одного на другой приводит к десятикратной погрешности. Для проверки используйте мультиметр в режиме прозвонки: чёрный цвет не даст сопротивления, а коричневый покажет единицы Ом.
Игнорирование допуска (последней полосы) – третья типичная проблема. Золотая полоса означает ±5%, серебряная – ±10%, а отсутствие полосы – ±20%. Если не учитывать допуск, можно ошибочно принять резистор на 10 кОм с серебряной полосой за 9–11 кОм, что критично в точных схемах. Всегда сверяйтесь с документацией или калькулятором сопротивлений.
Неправильная интерпретация количества полос встречается у новичков. Резисторы с пятью полосами имеют три цифры и множитель, а с четырьмя – две цифры и множитель. Например, жёлтый-фиолетовый-чёрный-красный (4-7-0-2) – это 47 кОм, а не 4,7 кОм. Проверяйте количество полос перед расчётом.
Ошибки при работе с резисторами с шестью полосами возникают из-за незнания назначения последней полосы. Шестая полоса обозначает температурный коэффициент сопротивления (ТКС), а не допуск. Например, коричневая полоса здесь – 100 ppm/°C, а не множитель. Если принять её за часть номинала, расчёт будет неверным.
Использование неверных цветовых кодов для редких значений – ещё одна ловушка. Например, серый цвет в третьей полосе четырёхполосного резистора означает множитель ×0,01, а не ×8. Это приводит к ошибкам в сотни раз. Всегда держите под рукой актуальную таблицу цветовых кодов или используйте онлайн-калькуляторы.
Последняя ошибка – пренебрежение проверкой резистора мультиметром. Даже при правильном чтении полос резистор может быть повреждён (например, иметь обрыв или короткое замыкание). Измерение сопротивления напрямую исключает неточности и подтверждает работоспособность компонента.

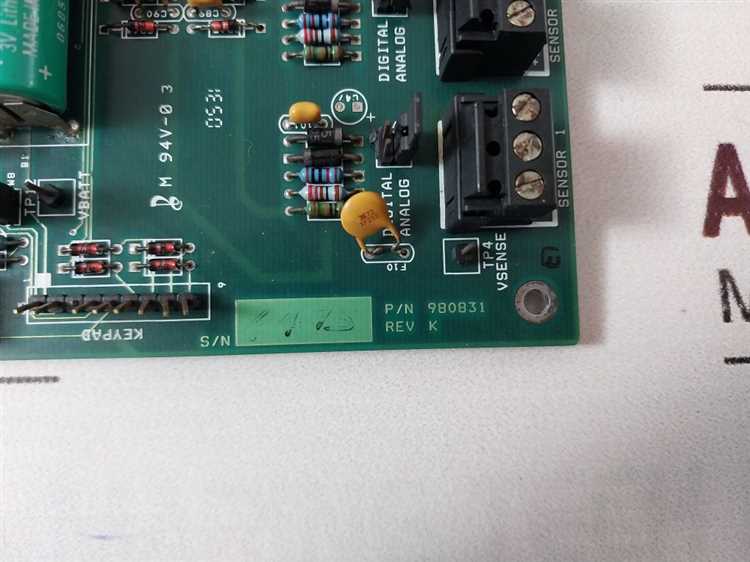

Где найти таблицы цветовых кодов для редких номиналов резисторов
Редкие номиналы резисторов – от 0.01 Ом до 22 МОм с допусками ±0.01% или нестандартными рядами (например, E48, E96) – часто отсутствуют в базовых справочниках. Основные источники для их идентификации делятся на три категории: официальные стандарты, специализированные базы данных и сообщества ремонтников.
Начните с документации производителей. Компании вроде Vishay, Panasonic и KOA Speer публикуют расширенные таблицы цветовых кодов в технических спецификациях на свои серии резисторов. Например, в даташитах на прецизионные резисторы Vishay Precision Group (серия Z201) приведены коды для номиналов с шагом 0.1% и температурными коэффициентами до 2 ppm/°C. Скачайте PDF-файлы с официальных сайтов – они содержат не только цветовые маркировки, но и допустимые отклонения для каждого номинала.
Онлайн-ресурсы с интерактивными инструментами позволяют быстро декодировать редкие значения. На сайте Resistor Guide реализован калькулятор, поддерживающий номиналы до 1 ГОм и допуски ±0.05%. Другой полезный инструмент – калькулятор Digi-Key, который включает малораспространенные ряды E192 и нестандартные цветовые комбинации (например, пятиполосные резисторы с дополнительной полосой для температурного коэффициента).
- Для советских и постсоветских резисторов (серии С2-29, С5-5) используйте справочник «Резисторы: Справочник» под редакцией И.И. Четверткова. В нем приведены цветовые коды для номиналов, не входящих в стандартные ряды E6–E24, включая 0.22 Ом и 15 МОм.
- Архивные стандарты ГОСТ 28884-90 и ОСТ 11.074.009-78 содержат таблицы для промышленных резисторов с нетипичными допусками (±0.2%, ±0.5%). Электронные версии доступны на сайте docs.cntd.ru.
Форумы и сообщества ремонтников часто делятся редкими данными, собранными эмпирическим путем. На Radiokot в разделе «Справочники» выложены таблицы для резисторов SMD с нестандартными маркировками (например, 0R005 для 0.005 Ом). На EEVblog Forum обсуждаются коды для экзотических номиналов, таких как 1.33 кОм или 499 кОм, которые не входят в ряды E96.
Если резистор маркирован нестандартным способом (например, цифро-буквенным кодом или точечной системой), обратитесь к документации на конкретную серию. Например, у резисторов Bourns 3296 (подстроечные) номинал указывается тремя цифрами, где последняя – множитель, а у TE Connectivity (серия CPF) используется четырехзначный код для прецизионных резисторов. Даташиты на эти серии содержат полные таблицы соответствия.
Для резисторов с шестью цветовыми полосами (например, Military-grade или MIL-PRF-55342) ищите спецификации MIL-STD-199 или IEC 60062. В них описаны дополнительные полосы для температурного коэффициента (например, фиолетовая полоса для 5 ppm/°C) и надежности. Электронные версии стандартов доступны на сайтах Quick Search DLA (для военных стандартов) и IEC Webstore.
