12-вольтовые таблички – распространённое решение для информирования, рекламы и маркировки в условиях, где требуется автономность или работа от бортовой сети. Стандартное напряжение позволяет использовать их в автомобилях, катерах, солнечных системах и промышленных установках. Однако выбор источника питания и способа подключения зависит от мощности светодиодов, длины проводки и условий эксплуатации.
Типовая табличка на 12В потребляет от 0,5 до 5 Вт в зависимости от количества и типа светодиодов. Например, модуль с 10 светодиодами SMD 5050 расходует около 1,2 Вт, а лента с плотностью 60 LED/м – до 4,8 Вт на метр. При подключении важно учитывать падение напряжения: на каждые 3 метра провода сечением 0,75 мм² теряется ~0,5 В. Для компенсации используют провода большего сечения (1,5–2,5 мм²) или повышают входное напряжение до 13–13,5 В.
Основные варианты питания: блоки питания (БП) на 12В, аккумуляторы, солнечные панели и автомобильные сети. Импульсные БП с КПД 85–90% предпочтительнее трансформаторных из-за меньших габаритов и нагрева. Для уличных табличек подойдут герметичные БП с классом защиты IP67. Аккумуляторы (гелевые или AGM) обеспечивают автономность до 72 часов при ёмкости 7 А·ч и нагрузке 1 Вт. Солнечные панели мощностью 10–20 Вт с контроллером заряда подходят для удалённых объектов.
Схемы подключения делятся на последовательные и параллельные. Последовательное соединение светодиодов (3–4 шт. в цепочке) снижает ток, но требует стабильного напряжения. Параллельное подключение надёжнее, но требует резисторов для выравнивания тока. Для RGB-табличек используют контроллеры с ШИМ-регулировкой, поддерживающие протоколы DMX или SPI. При монтаже избегайте скруток – применяйте пайку или клеммники WAGO.
Защита от перепадов напряжения обязательна. Диод Шоттки (1N5822) предотвращает обратные токи, а варистор (14D471K) гасит импульсные помехи. Для длительной работы светодиодов ограничивайте ток стабилизатором LM317 или готовыми драйверами на 350–700 мА. При питании от автомобильной сети используйте предохранитель на 1–3 А и реле для отключения при выключенном зажигании.

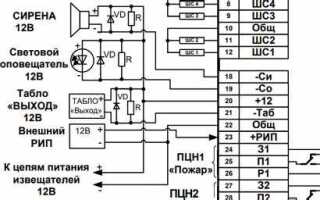

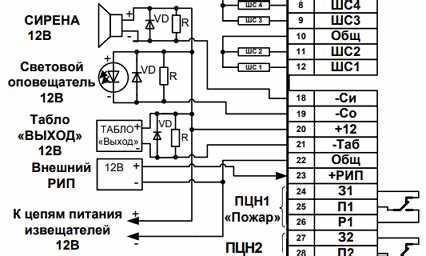

Подключение 12В таблички: схемы и варианты питания
Для подключения светодиодной таблички на 12В используйте схему с последовательным или параллельным соединением светодиодов в зависимости от их типа. При последовательном подключении (например, 3 светодиода с падением напряжения 3,2В каждый) потребуется резистор номиналом 120 Ом для ограничения тока до 20 мА. Параллельное соединение применяется для светодиодов с одинаковым прямым напряжением, но требует отдельного резистора для каждой цепи. Учитывайте мощность резисторов: для 0,5 Вт выбирайте элементы с запасом не менее 1 Вт.
Варианты питания включают блоки питания (БП) постоянного тока, аккумуляторы и автомобильные адаптеры. Для стационарных табличек оптимальны импульсные БП с выходным током не менее 1А и защитой от короткого замыкания. При использовании автомобильного адаптера проверьте соответствие полярности и наличие стабилизации напряжения – скачки до 14,4В в бортовой сети могут вывести светодиоды из строя. Для автономных решений подойдут Li-ion аккумуляторы 18650 (3,7В) с повышающим модулем до 12В или свинцово-кислотные батареи на 12В с контроллером разряда.
| Тип питания | Напряжение, В | Макс. ток, А | Особенности |
|---|---|---|---|
| Импульсный БП | 12 | 1–5 | Компактный, КПД >85%, защита от перегрузок |
| Автомобильный адаптер | 12–14,4 | 1–3 | Требует стабилизации, чувствителен к помехам |
| Li-ion + DC-DC | 3,7→12 | 0,5–2 | Компактный, но ограниченный ресурс циклов заряда |
При монтаже избегайте скруток – используйте пайку или клеммные колодки WAGO с сечением провода не менее 0,75 мм². Для уличных табличек применяйте влагозащищенные разъемы IP67 и герметизируйте места соединений термоусадочной трубкой. Проверяйте полярность мультиметром перед подключением: красный провод – «+», черный – «−». При питании от аккумулятора добавьте предохранитель на 2А в цепь «+» для защиты от короткого замыкания.
Выбор проводов и кабелей для подключения 12В светодиодных табличек
Для питания 12В светодиодных табличек критически важен правильный подбор сечения проводов. При токе 0,5 А на метр ленты или модуля и длине линии до 5 м достаточно медного провода сечением 0,5 мм². Если длина превышает 10 м, минимальное сечение увеличивается до 1,0 мм², чтобы падение напряжения не превышало 0,5 В. Для расчётов используйте формулу: S = (2 * L * I * ρ) / ΔU, где L – длина в метрах, I – ток в амперах, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), ΔU – допустимое падение напряжения.
Материал проводника влияет на долговечность и стабильность работы. Медь предпочтительнее алюминия из-за втрое меньшего удельного сопротивления и устойчивости к окислению. Для уличных табличек выбирайте провода с двойной изоляцией из ПВХ или полиэтилена, выдерживающие температуры от -40°C до +70°C. В условиях повышенной влажности используйте кабели с маркировкой «нг-LS» (не распространяющие горение, с низким дымовыделением).
Тип кабеля зависит от способа монтажа. Для скрытой проводки подойдут одножильные провода ПВ-1 или ПВ-3 с гибкой жилой. При открытой прокладке используйте плоские кабели типа ШВВП или круглые ПВС с многопроволочной жилой – они легче гнутся и устойчивы к механическим повреждениям. Для подключения подвижных элементов (например, выдвижных табличек) применяйте гибкие кабели КГ или КГ-ХЛ с резиновой изоляцией, сохраняющей эластичность при низких температурах.
Цветовая маркировка проводов упрощает монтаж и диагностику. Стандарт для 12В систем: красный – «+», чёрный или синий – «–», жёлто-зелёный – заземление (если требуется). При параллельном подключении нескольких табличек используйте провода одного сечения во избежание неравномерного распределения тока. Для соединений применяйте обжимные гильзы или пайку – скрутки в 12В цепях ненадёжны из-за возможного роста переходного сопротивления.
Экранированные кабели необходимы только при наличии сильных электромагнитных помех (например, рядом с мощными двигателями). В остальных случаях экранирование избыточно и увеличивает стоимость монтажа. Для защиты от короткого замыкания устанавливайте предохранители на 1–1,5 А на каждую линию питания. При использовании импульсных блоков питания проверяйте совместимость с ёмкостной нагрузкой – некоторые модели требуют минимальной длины провода (обычно 0,5–1 м) для стабильной работы.
При прокладке кабелей избегайте острых углов и сжатия – это приводит к повреждению изоляции и коротким замыканиям. Для крепления используйте пластиковые клипсы или алюминиевые скобы с шагом 30–40 см. В местах прохода через стены или перегородки защищайте провода гофрированными трубами ПВХ или металлорукавом. После монтажа проверяйте сопротивление изоляции мегомметром (не менее 0,5 МОм) и падение напряжения на концах линии – оно не должно превышать 5% от номинального (0,6 В для 12В).

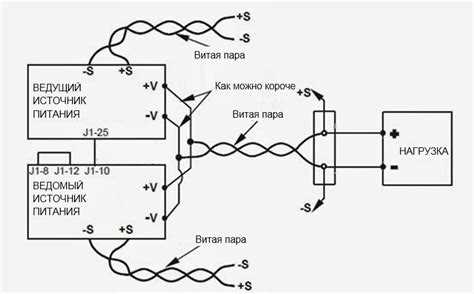

Расчет сечения провода в зависимости от длины и мощности нагрузки
Сечение провода для 12В цепей критически зависит от двух параметров: мощности нагрузки и длины линии. При токе 5А и длине провода 2 метра достаточно сечения 0,75 мм², но при увеличении длины до 10 метров падение напряжения превысит 0,5В, что требует перехода на 1,5 мм². Для расчета используйте формулу: S = (2 × I × L × ρ) / ΔU, где S – сечение (мм²), I – ток (А), L – длина (м), ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), ΔU – допустимое падение напряжения (В).
Для нагрузки 60Вт (5А при 12В) на расстоянии 15 метров сечение провода должно быть не менее 2,5 мм², чтобы падение напряжения не превышало 1В. При использовании алюминиевых проводов сечение увеличивают в 1,6 раза из-за худшей проводимости. Игнорирование этих требований приводит к перегреву проводки и снижению яркости светодиодных табличек или сбоям в работе электронных схем.
В системах с импульсными блоками питания (например, DC-DC преобразователями) допустимое падение напряжения можно увеличить до 1,5В, но не более. Для нагрузки 10А на 5 метрах оптимальное сечение – 4 мм². При выборе провода учитывайте температурный режим: при эксплуатации выше 40°C сечение увеличивают на 20–30% для компенсации роста сопротивления.
Для точного расчета используйте онлайн-калькуляторы с учетом коэффициента запаса 1,2–1,5. Например, при токе 8А и длине 8 метров сечение 2,5 мм² обеспечит падение напряжения ~0,8В, но для надежности лучше выбрать 4 мм². В автомобильных системах с частыми вибрациями применяйте многожильные провода – они долговечнее монолитных.
Не экономьте на сечении: замена провода 0,5 мм² на 1,5 мм² при токе 3А и длине 10 метров снижает потери мощности с 12% до 2%. Для временных подключений допустимо использовать провода с меньшим сечением, но с обязательным контролем температуры нагрева. В стационарных установках всегда закладывайте запас по току не менее 30%.
Подключение таблички напрямую к автомобильному аккумулятору: плюсы и минусы
Прямое подключение 12В таблички к аккумулятору обеспечивает стабильное напряжение без падений, характерных для бортовых цепей с нагрузкой. Ток потребления светодиодных табличек обычно не превышает 0,5–1,5 А, что безопасно для стандартных клемм аккумулятора (допустимый ток до 10 А). Однако отсутствие предохранителя в цепи повышает риск короткого замыкания – при повреждении проводки возможен перегрев и возгорание. Для защиты рекомендуется устанавливать в плюсовой провод предохранитель на 2–3 А как можно ближе к клемме аккумулятора.
Минус прямого подключения – отсутствие автоматического отключения при выключенном зажигании, что ведет к разряду аккумулятора при длительной стоянке. Даже маломощные таблички (0,3 А) способны разрядить батарею за 2–3 недели. Решение – использование реле с управлением от цепи зажигания или отдельного выключателя. Также стоит учитывать пульсации напряжения при работе генератора (до 14,4 В), которые могут сократить срок службы светодиодов без стабилизатора.
Использование блока питания 220В–12В для стационарного монтажа
Для стационарного подключения 12В табличек оптимальны импульсные блоки питания (ИБП) с входным напряжением 220В и выходным 12В постоянного тока. Выбирайте модели с запасом мощности: для светодиодных табличек мощностью до 5Вт достаточно ИБП на 10–15Вт, для систем с динамической подсветкой (например, бегущая строка) – от 30Вт. Обращайте внимание на степень защиты: IP65 или IP67 для уличного монтажа, IP20 – для помещений. Пример надёжных серий: Mean Well LRS-35-12 (35Вт, 2.9А) или Mean Well HLG-60H-12 (60Вт, 5А) с активным охлаждением и КПД до 90%. Монтаж выполняйте в распределительных коробках или на DIN-рейку, используя клеммные колодки для подключения нагрузки.
| Параметр | Рекомендуемое значение | Примечание |
|---|---|---|
| Выходной ток | ≥120% от суммарного тока нагрузки | Учитывайте пусковые токи светодиодов |
| Пульсации выходного напряжения | <100мВ (пик-пик) | Критично для стабильной работы RGB-контроллеров |
| Рабочая температура | -20°C…+60°C | Для уличных условий выбирайте модели с расширенным диапазоном |
| Защита | КЗ, перегрузка, перенапряжение | Обязательна для предотвращения выхода из строя таблички |
При подключении соблюдайте полярность: «+» ИБП к «+» таблички, «-» к «-«. Для длинных линий (свыше 5м) используйте кабель сечением не менее 1.5мм² и устанавливайте на выходе ИБП конденсатор 1000мкФ/25В для компенсации падения напряжения. Избегайте параллельного подключения нескольких ИБП к одной нагрузке – это приводит к неравномерному распределению тока и перегреву.
Схемы параллельного и последовательного подключения нескольких табличек
Параллельное подключение применяется, когда необходимо сохранить номинальное напряжение 12В на каждой табличке при увеличении общего тока. Схема реализуется соединением «+» всех табличек к общему плюсовому проводу, а «-» – к минусовому. Преимущества: равномерная яркость, независимая работа при выходе из строя одной из табличек, простота расчётов – ток источника равен сумме токов всех потребителей (например, 4 таблички по 200 мА потребуют блока питания на 800 мА). Недостатки: увеличенный расход провода, риск перегрева при некачественном контакте. Для стабильности используйте провода сечением не менее 0,75 мм² и клеммники с винтовым зажимом.
Последовательное подключение снижает ток в цепи, но требует суммирования напряжений. Пример: три таблички по 4В каждая подключаются к источнику 12В – напряжение распределяется равномерно (по 4В на каждую). Ключевые особенности:
- Общий ток равен току одной таблички (экономия на сечении проводов).
- Выход из строя одной таблички разрывает цепь – все гаснут.
- Необходим источник с напряжением, кратным сумме напряжений табличек (например, 12В для 3×4В или 2×6В).
- При неравномерном распределении напряжения (из-за разброса параметров) яркость будет отличаться.
Для защиты от обрыва цепи добавьте шунтирующие диоды параллельно каждой табличке (анод к «+», катод к «-«).

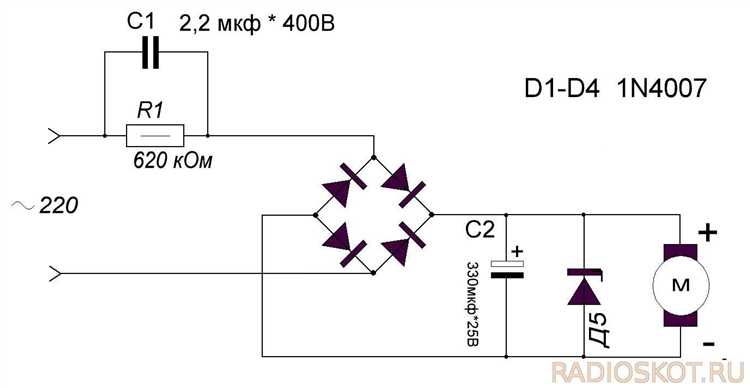

Установка стабилизатора напряжения для защиты от скачков в сети 12В
Скачки напряжения в бортовой сети 12В – распространённая проблема, приводящая к выходу из строя светодиодных табличек, микроконтроллеров и других чувствительных компонентов. Допустимый диапазон для большинства устройств – 11–14В, но реальные значения могут колебаться от 9 до 16В из-за неисправностей генератора, плохого контакта или нагрузки. Стабилизатор решает эту задачу, ограничивая выходное напряжение в пределах ±0,2В от заданного значения.
Для выбора стабилизатора учитывайте три ключевых параметра:
- Ток нагрузки – суммарный ток всех подключённых устройств. Например, табличка с 20 светодиодами SMD 5050 потребляет ~600 мА, микроконтроллер – ещё 100 мА. Выбирайте стабилизатор с запасом 30–50% (в данном случае – не менее 1А).
- Тип стабилизации – линейные (LM7812) дешевле, но греются при разнице вход/выход >3В. Импульсные (LM2596) эффективнее, работают при входном напряжении до 40В и КПД >85%.
- Защита от перегрузок – обязательны встроенные схемы от короткого замыкания и перегрева. Модели без них (например, дешёвые китайские модули) могут выйти из строя при первом же скачке.
Монтаж стабилизатора начинайте с отключения питания. Подключите вход стабилизатора к источнику 12В через предохранитель (номинал = ток нагрузки × 1,5). Для импульсных стабилизаторов добавьте электролитический конденсатор 1000 мкФ × 25В на входе и керамический 0,1 мкФ на выходе – это сгладит пульсации. Линейные стабилизаторы требуют радиатора при рассеиваемой мощности >1Вт (формула: P = (Uвх – Uвых) × Iнагрузки).
Пример схемы подключения для таблички с микроконтроллером:
- Питание 12В → предохранитель 1,5А → вход стабилизатора (IN).
- Выход стабилизатора (OUT) → конденсатор 0,1 мкФ → общий плюс таблички и микроконтроллера.
- Минусовые провода объедините на общей шине, избегая петель.
- Проверьте напряжение на выходе мультиметром – оно должно быть стабильно 12В ±0,1В при изменении входного от 10 до 15В.
Типовые ошибки при установке:
- Использование стабилизатора без запаса по току – приводит к перегреву и отключению защиты.
- Отсутствие конденсаторов – вызывает высокочастотные помехи, влияющие на работу микроконтроллеров.
- Монтаж без радиатора для линейных стабилизаторов при разнице вход/выход >4В – ведёт к тепловому пробою.
Для критичных приложений (например, таблички с GPS-модулем) используйте двухступенчатую стабилизацию: сначала импульсный стабилизатор снижает напряжение до 13В, затем линейный LM7812 доводит его до 12В. Это снижает пульсации до <10 мВ и повышает надёжность. Альтернатива – готовые модули с интегрированной защитой, такие как XL6009 или MP1584, поддерживающие вход до 36В и выход 1,2–35В с шагом 0,1В.
После установки протестируйте систему в трёх режимах:
- Холостой ход – напряжение на выходе должно оставаться в пределах ±0,2В при изменении входного от 9 до 16В.
- Номинальная нагрузка – подключите все устройства и проверьте отсутствие просадок ниже 11,8В.
- Короткое замыкание – имитируйте КЗ на выходе: стабилизатор должен отключиться и восстановить работу после устранения неисправности.
Зафиксируйте результаты тестов – они пригодятся для диагностики в случае сбоев.
Подключение через реле или контроллер для управления яркостью и режимами
Контроллеры на базе ШИМ (широтно-импульсной модуляции) позволяют плавно изменять яркость от 0 до 100% с шагом 1–5%. Для 12В систем подходят модули типа XL4015 или LM2596 с частотой ШИМ 1–20 кГц, исключающей мерцание. Ток нагрузки контроллера должен превышать суммарный ток таблички на 20–30%: при потреблении 0,8А выбирайте модель на 1,2А и выше. Подключение: «+» от блока питания к входу контроллера, выход – к «+» таблички, «-» объединяется напрямую. Управление яркостью осуществляется потенциометром или аналоговым сигналом 0–5В от микроконтроллера (например, Arduino).
Для реализации режимов (мигание, плавное затухание, строб) используйте специализированные контроллеры с предустановленными программами. Модули типа WS2811 или адресные драйверы (например, MY9221) поддерживают до 16 режимов и управляются кнопкой или пультом ДУ. При выборе обращайте внимание на совместимость с напряжением 12В и типом светодиодов: для одноцветных лент достаточно простого контроллера на 4–8 режимов, для RGB – модели с поддержкой цветовых переходов. Монтаж: вход контроллера подключается к 12В, выход – к табличке, сигнальный провод (если есть) – к кнопке или микроконтроллеру.
При интеграции с автомобильной сетью учитывайте помехи и скачки напряжения. Реле и контроллеры подключайте через стабилизатор напряжения (например, LM7812) или диодный мост (1N4007), чтобы исключить влияние генератора. Для ШИМ-контроллеров используйте экранированные провода сечением не менее 0,75 мм² для сигнальных линий, иначе возможны сбои в работе. Заземление («-«) должно быть общим для всех компонентов системы, включая блок питания и табличку, чтобы избежать паразитных наводок.
Тестирование перед установкой обязательно: проверьте работу реле/контроллера с нагрузкой, имитирующей табличку (например, резистор 12 Ом на 1А). Измерьте напряжение на выходе мультиметром – при ШИМ оно должно соответствовать заданной яркости (например, 6В при 50%). Для контроллеров с режимами убедитесь в корректности переключения программ и отсутствии «зависаний». При обнаружении мерцания увеличьте частоту ШИМ до 10–15 кГц или добавьте конденсатор 1000 мкФ на входе контроллера для сглаживания пульсаций.
