Термостат на двигателе УМЗ-4216 – ключевой элемент системы охлаждения, отвечающий за поддержание рабочей температуры в диапазоне 80–90°C. При выходе из строя детали мотор перегревается или, наоборот, не прогревается до оптимальных значений, что приводит к повышенному расходу топлива, износу ЦПГ и риску заклинивания. На Газели с этим двигателем термостат расположен в корпусе на передней части блока цилиндров, под патрубком радиатора. Замена требует минимального набора инструментов: торцевой ключ на 13 мм, отвёртка с плоским жалом, ёмкость для слива антифриза и новый термостат с прокладкой (артикул 4216-1306010-01 для оригинальной детали).
Перед началом работ убедитесь, что двигатель остыл – температура охлаждающей жидкости в системе может достигать 100°C, что чревато ожогами. Слейте антифриз через кран на радиаторе или нижний патрубок, предварительно подставив ёмкость объёмом не менее 5 литров. Если жидкость чистая и не содержит ржавчины, её можно использовать повторно. Отсоедините патрубки от корпуса термостата, ослабив хомуты отвёрткой или пассатижами. Корпус крепится двумя болтами на 13 мм – открутите их, удерживая корпус от проворачивания, чтобы не повредить алюминиевую резьбу.
При установке нового термостата обратите внимание на его ориентацию: клапан должен быть направлен вверх, а уплотнительная прокладка – равномерно прилегать к поверхности блока. Затягивайте болты корпуса с усилием 12–15 Н·м, избегая перекосов. После сборки залейте антифриз через расширительный бачок, удалите воздушные пробки, прокачав систему через верхний патрубок радиатора. Запустите двигатель и прогрейте до открытия термостата (температура 82–85°C), контролируя уровень жидкости и отсутствие течей. Если после замены температура не поднимается выше 70°C, проверьте исправность датчика температуры или наличие воздушных пробок.
Необходимые инструменты и материалы для замены термостата
Для замены термостата на Газели 4216 потребуется стандартный набор инструментов, адаптированный под особенности двигателя УМЗ-4216. Основной комплект включает:
- Набор торцевых головок (10, 12, 13 мм) с удлинителем – для демонтажа кронштейнов и патрубков.
- Рожковые ключи на 10 и 12 мм – для работы с хомутами и штуцерами.
- Шестигранник на 5 мм – для откручивания болтов крепления корпуса термостата.
- Отвёртка с плоским жалом (ширина 5–7 мм) – для поддевания хомутов и снятия патрубков.
- Пассатижи или специальные клещи для хомутов – если установлены пружинные или червячные зажимы.
Дополнительно пригодится динамометрический ключ с диапазоном 10–20 Н·м для затяжки болтов корпуса с требуемым моментом (12–15 Н·м). Без него легко перетянуть резьбу, что приведёт к деформации алюминиевого корпуса.
Из расходных материалов обязательны:
- Новый термостат – оригинальный (арт. 4216-1306010) или аналог от проверенных производителей (например, Luzar LT 0192, Finwhale T 116). Температура открытия должна соответствовать 82–87°C.
- Прокладка корпуса термостата – резиновая (арт. 4216-1306030) или паронитовая. Резиновая служит дольше, но требует аккуратной установки без перекосов.
- Антифриз – не менее 2 литров для доливки после замены. Рекомендуется использовать охлаждающую жидкость на основе этиленгликоля (например, Sintec G12+ или Felix Prolonger -40).
- Хомуты для патрубков – если штатные заржавели или потеряли упругость. Подойдут червячные хомуты диаметром 32–40 мм.
Для очистки посадочных поверхностей корпуса и блока цилиндров понадобится ветошь без ворса и очиститель (например, ABRO CC-220 или аналог). Остатки старой прокладки удаляют пластиковым скребком – металлические инструменты могут оставить царапины, провоцирующие течи.
Работать удобнее на смотровой яме или эстакаде, но при их отсутствии достаточно домкрата и страховочных упоров. Подъём передней части автомобиля облегчит доступ к нижнему патрубку радиатора. Обязательно используйте противооткатные башмаки – Газель на неровной поверхности может сместиться.
Для диагностики неисправности термостата до и после замены пригодится инфракрасный термометр (пирометр) с диапазоном измерений от -50 до +380°C. С его помощью проверяют температуру верхнего и нижнего патрубков радиатора: при исправном термостате нижний патрубок должен оставаться холодным до прогрева двигателя до 80–85°C, а затем резко нагреваться.
Не экономьте на герметиках – для уплотнения прокладки корпуса термостата используйте только термостойкие составы (например, Victor Reinz Reinzosil или Permatex Ultra Black). Наносите герметик тонким слоем на обе стороны прокладки, избегая попадания внутрь системы охлаждения. Излишки удаляйте сразу – застывший герметик может забить каналы или попасть в термостат, нарушив его работу.
Подготовка автомобиля и рабочего места перед началом работ
Перед демонтажем термостата на Газели 4216 с двигателем УМЗ-4216 убедитесь, что автомобиль установлен на ровной площадке с твердым покрытием. Используйте противооткатные упоры под задние колеса – даже на небольшом уклоне машина может сместиться. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электрическими компонентами системы охлаждения.
Дайте двигателю полностью остыть. Температура охлаждающей жидкости в системе может превышать 90°C, а давление – 1,2 атм. Попытка открыть крышку расширительного бачка или сливной пробки на горячем двигателе приведет к выбросу кипящей жидкости и ожогам. Для ускорения процесса используйте вентилятор или подождите не менее 2 часов после последней поездки.
Подготовьте инструмент: головку на 13 мм с удлинителем для откручивания хомутов патрубков, ключ на 10 мм для снятия корпуса термостата, плоскую отвертку для демонтажа хомутов пружинного типа. Запаситесь емкостью объемом не менее 5 литров для слива антифриза – стандартный объем системы охлаждения УМЗ-4216 составляет 9,5–10 литров, но слить удастся около 60–70% жидкости.
Рабочее место должно быть освещено. Используйте переносную лампу с защитой от влаги или налобный фонарь – доступ к термостату затруднен из-за расположения рядом с выпускным коллектором и корпусом воздушного фильтра. Расчистите пространство вокруг двигателя: снимите пластиковую крышку мотора, уберите инструмент и посторонние предметы, чтобы избежать их падения в подкапотное пространство.
Проверьте наличие нового термостата и прокладки. Для УМЗ-4216 подходит термостат с температурой открытия 82°C (артикул 421.1306100-01) или его аналог от Luzar (LT 0382). Убедитесь, что прокладка корпуса термостата не имеет повреждений – даже микротрещины приведут к утечке антифриза. Подготовьте герметик для прокладок (например, ABRO 999) на случай, если старая прокладка разрушится при демонтаже.
Слив охлаждающей жидкости из системы двигателя
Перед началом работ убедитесь, что двигатель полностью остыл – температура антифриза в системе Газели 4216 может достигать 100°C, что чревато ожогами. Подготовьте емкость объемом не менее 10 литров для слива жидкости, так как общий объем системы охлаждения составляет 9,5–10,5 литров в зависимости от модификации. Расположите тару под сливным краном радиатора, который находится в нижней части левого бачка (по ходу движения). Откройте крышку расширительного бачка, чтобы ускорить процесс слива за счет выравнивания давления.
Для полного удаления антифриза из блока цилиндров отверните сливную пробку, расположенную на левой стороне двигателя УМЗ-4216, ниже выпускного коллектора. Пробка имеет шестигранную головку на 14 мм и часто покрыта слоем грязи – очистите ее перед демонтажем, чтобы избежать попадания абразивных частиц в систему. После открытия пробки дайте жидкости стечь в течение 5–7 минут, пока поток не превратится в редкие капли. Если антифриз сливается медленно, проверьте проходимость сливных отверстий – иногда они забиваются продуктами коррозии или накипью.
Не ограничивайтесь сливом только из радиатора и блока: для замены термостата потребуется удалить жидкость из патрубков и корпуса термостата. Ослабьте хомуты на нижнем патрубке радиатора и отсоедините его, направив конец в емкость. Аналогично поступите с патрубком, идущим от корпуса термостата к помпе – это позволит слить еще 1–1,5 литра антифриза. Если жидкость вытекает с трудом, аккуратно сожмите патрубки руками или воспользуйтесь плоскогубцами, но избегайте резких движений, чтобы не повредить резину.
После слива закройте сливные отверстия и продуйте систему сжатым воздухом под давлением не более 0,5 бар, подав его через расширительный бачок. Это удалит остатки жидкости из труднодоступных мест, таких как рубашка охлаждения головки блока. Перед заливкой нового антифриза промойте систему дистиллированной водой, если слитая жидкость имела ржавый оттенок или содержала осадок. Для двигателя УМЗ-4216 рекомендуется использовать антифриз на основе этиленгликоля с допуском G12 или выше, разбавленный водой в пропорции 50/50.
Демонтаж корпуса термостата и старого устройства
Перед началом работ слейте не менее 3 литров охлаждающей жидкости из системы, открутив сливную пробку на радиаторе или блоке цилиндров. Используйте емкость объемом не менее 5 литров – антифриз токсичен и требует утилизации. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой вблизи термостата. На двигателе УМЗ-4216 корпус термостата расположен на передней части блока цилиндров, справа от генератора, и закреплен тремя болтами М8 с головкой на 13 мм.
Открутите хомуты на патрубках, подходящих к корпусу термостата: верхний – от радиатора, нижний – от помпы, и боковой – от расширительного бачка. Патрубки снимайте аккуратно, поддевая плоской отверткой, если они прикипели. При демонтаже корпуса открутите болты в последовательности «крест-накрест» с усилием не более 12 Н·м, чтобы избежать деформации алюминиевой крышки. Если прокладка прикипела, отделите ее от блока с помощью острого ножа или специальной лопатки, не повреждая привалочные поверхности.
После снятия корпуса извлеките термостат, потянув его вверх за фланец. Проверьте состояние пружины и клапана: на рабочем элементе не должно быть трещин, коррозии или отложений толщиной более 1 мм. Очистите посадочное место в блоке цилиндров от остатков старой прокладки и герметика, используя металлическую щетку и ветошь, смоченную в ацетоне. Осмотрите каналы охлаждения на предмет засоров – при необходимости продуйте их сжатым воздухом под давлением не выше 2 бар.

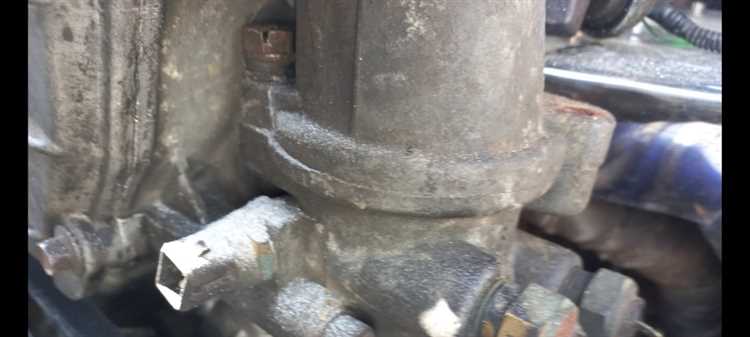

Проверка состояния уплотнительных элементов и их замена
Уплотнительные элементы термостата на Газели 4216 – прокладка корпуса и кольцо термоэлемента – критически важны для герметичности системы охлаждения. Их износ или деформация приводят к утечкам антифриза, перегреву двигателя и попаданию воздуха в систему. Проверку проводят визуально и тактильно перед каждой заменой термостата, даже если пробег не превышает 30 000 км.
Основные признаки неисправности уплотнений:
- Следы антифриза на стыке корпуса термостата и блока цилиндров.
- Разбухание или растрескивание резины прокладки при сжатии пальцами.
- Деформация кольца термоэлемента – потеря круглой формы, появление заусенцев.
- Присутствие маслянистых отложений на поверхности уплотнений (смесь антифриза с маслом).
Для демонтажа старой прокладки используйте пластиковый скребок или деревянный клин. Металлические инструменты оставляют риски на привалочных поверхностях, что провоцирует новые утечки. Остатки старого герметика удаляют безворсовой салфеткой, смоченной в ацетоне или очистителе тормозов. Не применяйте наждачную бумагу – она нарушает плоскостность поверхности.
Новую прокладку перед установкой проверяют на соответствие размерам. Для Газели 4216 используют прокладку с артикулом 4061306010-01 (толщина 1,5 мм, материал – термостойкая резина EPDM). Кольцо термоэлемента должно иметь внутренний диаметр 32 мм и сечение 3 мм. Перед монтажом уплотнения смазывают тонким слоем силиконовой смазки для облегчения посадки и предотвращения прилипания.
При установке прокладки корпуса термостата следите за совпадением отверстий под болты и каналов охлаждающей жидкости. Перекос даже на 1–2 мм приводит к неравномерному обжатию и протечкам. Затяжку болтов корпуса производят крест-накрест в три этапа: 5 Н·м, 10 Н·м, 15 Н·м. Превышение момента затяжки деформирует прокладку и корпус.
Кольцо термоэлемента устанавливают в паз корпуса без растяжения. Если оно не фиксируется, проверьте диаметр – изношенное кольцо может быть растянуто на 1–2 мм. После установки термоэлемента убедитесь, что кольцо не сместилось и полностью перекрывает зазор. Для проверки герметичности залейте в систему охлаждения 2–3 литра антифриза и запустите двигатель на 5 минут. Осмотрите стыки на предмет подтеканий.
При замене уплотнений рекомендуется использовать оригинальные детали или аналоги от проверенных производителей: «БелМаг», «ТЗА», «Elring». Дешевые подделки из низкокачественной резины теряют эластичность уже через 5 000 км, что приводит к повторной разборке. Храните новые уплотнения в заводской упаковке вдали от источников тепла и прямых солнечных лучей – резина стареет даже без эксплуатации.
Если после замены уплотнений наблюдаются утечки, проверьте привалочные поверхности корпуса термостата и блока цилиндров на наличие коррозии или механических повреждений. Неровности устраняют притиркой на плите с абразивной пастой зернистостью 400–600. После притирки поверхности обезжиривают и проверяют на плоскость с помощью лекальной линейки – зазор не должен превышать 0,05 мм.
Установка нового термостата и сборка корпуса
Перед установкой нового термостата проверьте его работоспособность, погрузив в горячую воду (85–90°C). Клапан должен открыться полностью при температуре, указанной на корпусе (обычно 82–87°C для двигателя УМЗ-4216). Если реакции нет – замените деталь. Очистите посадочное место в корпусе от остатков старой прокладки и герметика, используя пластиковый скребок или наждачную бумагу с зернистостью P400. Следы масла удалите ацетоном или спиртом, избегая попадания жидкости в каналы системы охлаждения.
Нанесите тонкий слой термостойкого герметика (например, ABRO Red или Victor Reinz) на новую прокладку термостата, если она не самоклеящаяся. Установите термостат в корпус так, чтобы перепускной клапан был направлен в сторону шланга отопителя – на Газели 4216 это обычно правая сторона при взгляде на двигатель спереди. Затяните крепёжные болты корпуса моментом 12–15 Н·м, соблюдая последовательность «крест-накрест» для равномерного распределения нагрузки.
При сборке корпуса обратите внимание на состояние уплотнительных колец патрубков. Если резина затвердела или имеет трещины, замените их – артикул оригинального кольца 4216-1306075. Смажьте новые кольца силиконовой смазкой перед установкой, чтобы предотвратить их перекручивание. Подсоедините шланги, зафиксировав их хомутами с усилием затяжки 3–4 Н·м. Избегайте перетяжки – это может привести к деформации патрубков и утечкам.
После установки залейте охлаждающую жидкость через расширительный бачок до отметки «MAX», предварительно открыв пробку радиатора для удаления воздуха. Запустите двигатель и прогрейте до включения вентилятора. Проверьте герметичность соединений корпуса термостата и патрубков – подтёки устраните подтяжкой хомутов или заменой прокладок. Если температура двигателя не поднимается до рабочей (85–95°C) в течение 10–15 минут, проверьте правильность установки термостата и отсутствие воздушных пробок.
Для окончательной проверки работы системы охлаждения после сборки выполните тестовый заезд на 20–30 км. Следите за показаниями температуры на приборной панели – скачки или стабильное превышение 100°C указывают на неисправность термостата или засорение радиатора. В случае перегрева немедленно остановите двигатель и проверьте уровень ОЖ, так как перегрев УМЗ-4216 приводит к короблению головки блока и выходу из строя прокладки.
Заправка системы охлаждающей жидкостью и удаление воздуха
После установки нового термостата на Газель 4216 залейте охлаждающую жидкость через расширительный бачок до отметки «MAX». Используйте антифриз, соответствующий спецификации Тосол-А40М или аналогичный по составу (например, Felix Carbox G12+), разбавленный дистиллированной водой в пропорции 1:1. Общий объем системы охлаждения двигателя УМЗ-4216 составляет 10,5 литров, но после слива старой жидкости потребуется около 8–9 литров для полной заправки. Не доливайте жидкость до края – оставьте 1–1,5 см до горловины, чтобы избежать выплескивания при нагреве.
Запустите двигатель и дайте ему прогреться до включения вентилятора радиатора, не закрывая крышку расширительного бачка. Следите за уровнем жидкости: при падении доливайте антифриз порциями по 100–150 мл, пока уровень не стабилизируется. Для удаления воздушных пробок сожмите рукой верхний патрубок радиатора 3–4 раза – это ускорит выход воздуха через бачок. Если после прогрева уровень жидкости резко снизился, заглушите двигатель, дайте ему остыть 10 минут и долейте антифриз до нужной отметки.
Проверьте герметичность системы: осмотрите термостат, патрубки и сливные пробки на предмет подтеканий. При обнаружении утечек подтяните хомуты или замените поврежденные элементы. После остывания двигателя повторно проконтролируйте уровень жидкости – он должен находиться между отметками «MIN» и «MAX». Если воздух удален не полностью, двигатель будет перегреваться, а печка – работать с перебоями. В этом случае повторите процедуру сжатия патрубков и прогрева до срабатывания вентилятора.
