Аккумулятор – ключевой элемент любого устройства, от автомобиля до смартфона. Его реальное состояние часто не совпадает с показаниями индикаторов или заявленным сроком службы. Мультиметр позволяет измерить напряжение с точностью до 0,01 В, выявить скрытые проблемы и избежать внезапных отказов техники. Например, свинцово-кислотный аккумулятор на 12 В считается заряженным при напряжении 12,6–12,8 В, а при 12,2 В его ёмкость падает до 50%.
Перед проверкой подготовьте мультиметр: установите режим измерения постоянного напряжения (DCV) с пределом 20 В для автомобильных батарей или 10 В для литий-ионных. Убедитесь, что щупы подключены к правильным гнёздам: чёрный – к COM, красный – к VΩmA. Измерения проводятся при отключённой нагрузке, иначе результаты будут искажены. Для точности повторите замер через 10–15 минут после отключения зарядного устройства или двигателя.
Первый шаг – визуальный осмотр. Вздутие корпуса, подтёки электролита или окисление клемм сигнализируют о неисправности. Даже если напряжение в норме, такие дефекты снижают ресурс аккумулятора на 30–40%. Второй шаг – проверка напряжения без нагрузки. Если значение ниже 12,4 В для свинцово-кислотного аккумулятора, требуется подзарядка. Третий – тест под нагрузкой: подключите лампу накаливания на 55 Вт и замерьте напряжение через 15 секунд. Падение ниже 10 В указывает на потерю ёмкости.
Четвёртый шаг – анализ внутреннего сопротивления. Современные мультиметры с функцией измерения сопротивления позволяют оценить состояние батареи по косвенным признакам. Для литий-ионных аккумуляторов сопротивление выше 100 мОм свидетельствует о деградации. Пятый – сравнение результатов с эталонными значениями. Например, для Li-ion аккумулятора на 3,7 В напряжение 4,2 В соответствует 100% заряду, а 3,0 В – критическому разряду. Записывайте показания каждые 3 месяца, чтобы отслеживать динамику.
Какие настройки мультиметра выбрать перед измерением
Перед проверкой заряда аккумулятора мультиметром установите режим измерения постоянного напряжения (DCV). Для большинства автомобильных аккумуляторов (12 В) выберите предел измерения 20 В. Если проверяете батарею меньшего номинала (например, 6 В), используйте диапазон 10 В. Современные цифровые мультиметры часто автоматически подстраивают предел, но ручная настройка исключает погрешности.
На аналоговых моделях переключитесь на шкалу с максимальным значением, превышающим ожидаемое напряжение на 20–30%. Например, для 12-вольтового аккумулятора выберите шкалу 15–20 В. Это предотвратит повреждение прибора и обеспечит точность показаний. Проверьте, чтобы стрелка находилась на нулевой отметке – при необходимости откалибруйте её регулировочным винтом.
- Для литий-ионных аккумуляторов (3,7–4,2 В) установите предел 10 В или ближайший больший.
- При проверке NiMH-батарей (1,2 В на элемент) используйте диапазон 2 В.
- Если мультиметр не поддерживает нужный предел, выберите ближайший больший – показания будут менее точными, но приемлемыми для оценки состояния.
Убедитесь, что щупы подключены правильно: чёрный – в гнездо COM, красный – в VΩmA (или аналогичное для напряжения). Некоторые мультиметры имеют отдельное гнездо для высоковольтных измерений (до 1000 В) – его использовать не нужно. Перед подключением к аккумулятору коснитесь щупами друг друга: на дисплее должно отобразиться 0,00 В (или близкое к нулю значение).
Отключите все потребители энергии от аккумулятора перед измерением. Даже малая нагрузка (например, включённые фары или магнитола) исказит результаты. Если проверяете батарею в автомобиле, снимите клемму «минус» – это исключит утечки тока через бортовую сеть. Для точности повторите измерение через 5–10 минут после отключения нагрузки: напряжение должно стабилизироваться.

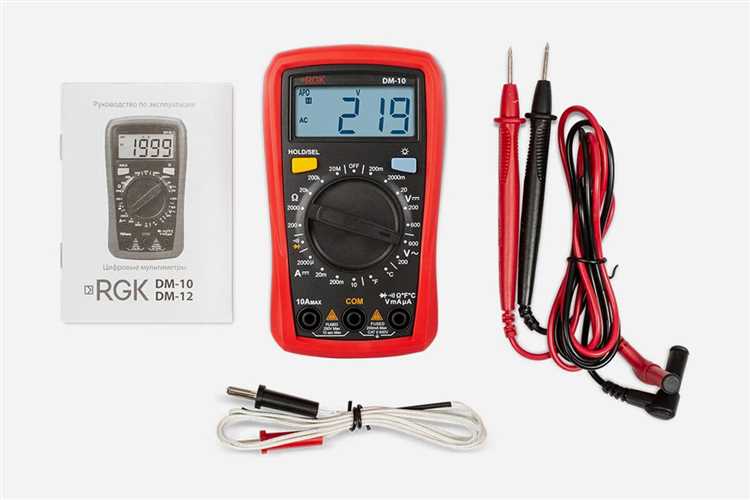

Как правильно подключить щупы к аккумулятору
Перед подключением убедитесь, что мультиметр настроен на измерение постоянного напряжения (DCV) в диапазоне 20 В. Красный щуп вставьте в гнездо с маркировкой «VΩmA», чёрный – в «COM». Если перепутать полярность, прибор покажет отрицательное значение, но это не повредит его. Однако для точности лучше соблюдать правильное подключение: красный – к плюсовой клемме, чёрный – к минусовой.
Очистите клеммы аккумулятора от окислов и грязи. Даже тонкий слой налёта увеличивает сопротивление и искажает показания. Используйте металлическую щётку или наждачную бумагу с зернистостью P400–P600. После зачистки протрите поверхность сухой ветошью – влага может вызвать утечку тока и повлиять на результат измерений.
Для проверки напряжения под нагрузкой подключите щупы параллельно клеммам, затем включите фары или стартер на 5–10 секунд. Напряжение не должно падать ниже 9,6 В у 12-вольтового аккумулятора – это критический порог для большинства свинцово-кислотных батарей. Если значение ниже, батарея либо разряжена, либо потеряла ёмкость.
После измерений отсоедините чёрный щуп первым, затем красный. Это снижает риск случайного замыкания при касании кузова или других металлических частей. Храните щупы в чехле мультиметра, чтобы избежать повреждения проводов и коротких замыканий в инструментальном ящике.
Какие показания мультиметра считать нормальными для разных типов батарей
Для свинцово-кислотных аккумуляторов (12 В) напряжение в состоянии покоя должно составлять 12,6–12,8 В при 100% заряде. Если мультиметр показывает 12,4 В – заряд около 75%, 12,2 В – 50%, а ниже 12 В указывает на критический разряд (менее 20%). При работающем двигателе напряжение должно быть в пределах 13,8–14,4 В, что свидетельствует о корректной работе генератора. Превышение 14,8 В сигнализирует о перезаряде, а ниже 13,5 В – о недостаточной зарядке.
Литий-ионные (Li-ion) и литий-полимерные (LiPo) батареи имеют номинальное напряжение 3,6–3,7 В на элемент. Полностью заряженный элемент показывает 4,2 В, разряженный до безопасного предела – 3,0 В. Промежуточные значения: 3,8 В (50% заряда), 3,5 В (20%). Для сборок из нескольких элементов (например, 3S – 11,1 В) умножайте эти значения на количество ячеек. Напряжение ниже 2,5 В на элемент приводит к необратимой деградации, а выше 4,3 В – к риску возгорания.
Никель-металлгидридные (NiMH) батареи выдают 1,2 В на элемент в номинале. Полный заряд соответствует 1,4–1,45 В, разряд до 1,0 В считается безопасным. При 1,2 В заряд составляет около 50%. Для батарейных блоков (например, 4 элемента по 1,2 В) нормальное напряжение – 4,8–5,8 В в зависимости от степени заряда. Критическое падение ниже 0,9 В на элемент может вызвать потерю емкости.
Щелочные батареи (AA, AAA) в новом состоянии показывают 1,5–1,6 В. При разряде до 1,2 В их емкость падает на 70–80%, а ниже 1,0 В использование становится неэффективным. Угольно-цинковые элементы (солевые) имеют начальное напряжение 1,5 В, но быстро теряют заряд – уже при 1,3 В их емкость снижается вдвое. Для проверки работоспособности измеряйте под нагрузкой: при токе 100–200 мА напряжение не должно проседать ниже 1,1 В для щелочных и 0,9 В для солевых батарей.

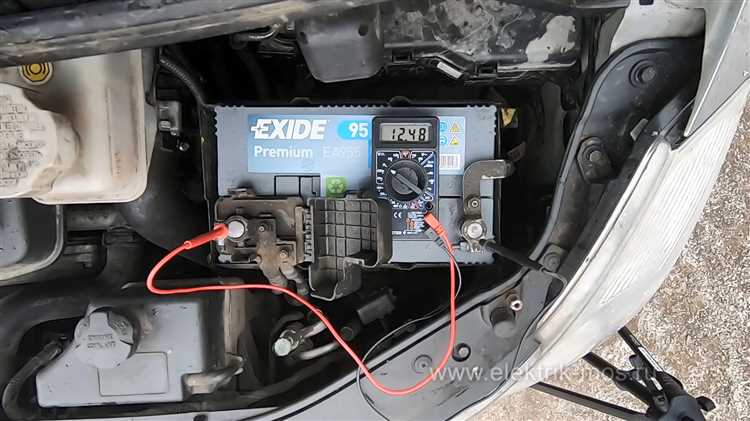

Как проверить аккумулятор под нагрузкой без дополнительных приборов
Самый простой способ оценить состояние аккумулятора – запустить двигатель и включить ближний свет фар. Если лампы горят тускло или напряжение проседает в течение 5–10 секунд (наблюдается заметное мерцание), аккумулятор не держит нагрузку. Для более точной проверки используйте стартер: при исправной батарее напряжение на клеммах не должно падать ниже 9,5 В в момент прокрутки. Если значение ниже – ресурс аккумулятора исчерпан или есть проблемы с генератором.
Проверка под нагрузкой без мультиметра возможна с помощью штатных потребителей автомобиля. Включите одновременно фары, обогрев заднего стекла и вентилятор печки на максимальную скорость. Если через 3–5 минут яркость фар не изменится, а обороты двигателя останутся стабильными, аккумулятор справляется с нагрузкой. При заметном снижении яркости или «плавании» оборотов батарея требует замены или зарядки.
Для проверки без запуска двигателя используйте метод «холодного старта». Попросите помощника включить стартер на 5–7 секунд, наблюдая за яркостью ламп на панели приборов. Если подсветка гаснет или тускнеет до минимума, аккумулятор не способен выдавать достаточный ток. Норма – незначительное снижение яркости без полного затухания. Учитывайте температуру: при –10°C и ниже даже исправная батарея может показывать худшие результаты.
Что делать, если напряжение ниже допустимого значения
Если мультиметр показал напряжение ниже 12,4 В для свинцово-кислотного аккумулятора или 3,7 В на элемент для литий-ионного, действуйте по алгоритму. Первым шагом отключите нагрузку: отсоедините клеммы от потребителей, чтобы исключить утечку тока. Даже малые токи в 50–100 мА способны разрядить АКБ за несколько суток.
Проверьте уровень электролита в обслуживаемых батареях. Если пластины оголены, долейте дистиллированную воду до меток на корпусе. Использование обычной воды приведёт к сульфатации пластин из-за примесей. В необслуживаемых АКБ этот шаг пропустите – они герметичны.
Подключите зарядное устройство с функцией десульфатации или импульсного заряда. Для свинцовых аккумуляторов установите ток 10% от ёмкости (например, 6 А для 60 А·ч) и заряжайте до 14,4–14,8 В. Литий-ионные заряжайте до 4,2 В на элемент с контролем температуры – перегрев выше 45°C разрушает химию.
- Если напряжение не поднимается после 12 часов зарядки, проверьте зарядное устройство на исправность. Подключите его к заведомо рабочему аккумулятору – если ток не идёт, замените ЗУ.
- Измерьте внутреннее сопротивление АКБ. Для этого подключите нагрузку (например, лампу 12 В 21 Вт) и зафиксируйте падение напряжения. Если разница превышает 0,5 В, батарея необратимо деградировала.
- При глубоком разряде (ниже 10,5 В для свинцовых) используйте режим восстановления. Заряжайте малым током 0,5–1 А до достижения 12 В, затем переключитесь на стандартный режим.
После зарядки проведите тест под нагрузкой. Подключите нагрузочную вилку или лампу на 5–10 секунд и следите за напряжением. Если оно падает ниже 9,6 В для 12-вольтовой батареи, аккумулятор не держит заряд и требует замены.
Для литий-ионных аккумуляторов с напряжением ниже 2,5 В на элемент восстановление часто невозможно. Попытки заряда могут вызвать возгорание из-за дендритов. В таких случаях утилизируйте батарею через специализированные пункты приёма.
Если аккумулятор исправен, но быстро разряжается, проверьте бортовую сеть автомобиля на утечки. Отключите все потребители и измерьте ток утечки мультиметром в режиме амперметра. Допустимое значение – до 50 мА. Превышение указывает на неисправность генератора, стартера или проводки.
Как часто нужно проверять заряд аккумулятора и в каких случаях
Регулярность проверки заряда аккумулятора зависит от типа батареи, условий эксплуатации и возраста. Для свинцово-кислотных аккумуляторов (например, в автомобилях) рекомендуется измерять напряжение каждые 1–2 месяца при активной эксплуатации. Гелевые и AGM-аккумуляторы, используемые в ИБП или солнечных системах, требуют проверки раз в 3–4 месяца, так как они менее подвержены саморазряду, но чувствительны к глубокому разряду.
Литий-ионные аккумуляторы (Li-ion, LiFePO4) в смартфонах, ноутбуках или электротранспорте достаточно проверять раз в полгода, если устройство используется ежедневно. Однако при хранении без использования (например, запасной аккумулятор) контроль нужен каждые 2–3 месяца – напряжение не должно падать ниже 3,6 В на ячейку для Li-ion или 3,2 В для LiFePO4, иначе возрастает риск деградации.
В экстремальных условиях проверки учащаются. При температуре ниже -10°C или выше +35°C свинцово-кислотные аккумуляторы теряют емкость на 20–30% быстрее, поэтому контроль нужен каждые 2–3 недели. Для литиевых батарей критичен перегрев: если устройство греется при зарядке, проверяйте напряжение сразу после отключения от сети – падение ниже 3,3 В на ячейку сигнализирует о проблемах с контроллером или износе.
Перед длительным хранением (более 1 месяца) проверка обязательна. Свинцово-кислотные аккумуляторы хранят при 100% заряде, литиевые – при 40–60% (напряжение 3,7–3,8 В на ячейку). Если напряжение ниже рекомендованного, аккумулятор нужно дозарядить, иначе через 3–6 месяцев он может стать неработоспособным из-за сульфатации (для свинцовых) или потери емкости (для литиевых).
После глубокого разряда (например, автомобиль не заводился неделю) проверяйте аккумулятор немедленно. Для свинцово-кислотных батарей напряжение ниже 11,8 В указывает на необходимость срочной зарядки – дальнейшее падение до 10,5 В приводит к необратимой потере емкости. Литиевые аккумуляторы при разряде ниже 2,5 В на ячейку могут выйти из строя без возможности восстановления.
При нестабильной работе устройства (например, ноутбук выключается при 30% заряда) проверка нужна вне графика. Измерьте напряжение под нагрузкой: если оно падает на 0,5 В и более за 10–15 секунд, аккумулятор изношен. Для автомобильных батарей аналогичный признак – медленный запуск двигателя при напряжении ниже 12,4 В на клеммах.
Новые аккумуляторы проверяют чаще: первый раз через 24 часа после покупки, затем каждые 2 недели в течение первого месяца. Это позволяет выявить заводской брак или неисправность зарядного устройства. Например, если напряжение свинцово-кислотного аккумулятора через сутки после полной зарядки упало на 0,3 В и более, вероятно, он недозаряжен или имеет внутренние утечки.
В системах с резервным питанием (ИБП, солнечные электростанции) проверка проводится по графику: ежемесячно для свинцовых и квартально для литиевых аккумуляторов. Дополнительно контролируйте напряжение после каждого цикла заряд-разряд – отклонение более 0,2 В от нормы указывает на необходимость калибровки контроллера или замены батареи. Для литиевых систем с BMS (системой управления батареей) достаточно проверять общий вольтаж раз в 3 месяца, но при срабатывании защиты (например, отключение при 20% заряда) – сразу.
