Как сделать зазор в ферритовом сердечнике

Воздушный зазор в ферритовом сердечнике – ключевой элемент для управления индуктивностью, насыщением и потерями в высокочастотных дросселях и трансформаторах. Стандартные ферритовые материалы, такие как N87, 3C90 или PC40, имеют высокую магнитную проницаемость (μ_r = 2000–10000), что приводит к раннему насыщению при малых токах. Введение зазора снижает эффективную проницаемость до μ_eff = 50–300, расширяя рабочий диапазон токов и повышая стабильность параметров.

Оптимальная ширина зазора зависит от материала сердечника и требований к индуктивности. Для сердечников типа ETD, RM или PQ расчет ведется по формуле: L = (μ₀ * μ_eff * N² * A_e) / l_e, где A_e – эффективная площадь сечения, l_e – эффективная длина магнитной линии. При μ_r = 2000 и требуемом μ_eff = 100 зазор составит примерно 0,5–1% от l_e. Например, для сердечника ETD49 с l_e = 114 мм зазор будет 0,57–1,14 мм.

Технология создания зазора влияет на потери и механическую прочность. Наиболее распространенные методы: фрезерование торцов сердечника, установка немагнитных прокладок (стеклотекстолит, керамика) или использование сборных сердечников с заводским зазором. Фрезерование обеспечивает точность ±0,05 мм, но увеличивает потери на вихревые токи из-за нарушения структуры феррита. Прокладки проще в реализации, но требуют контроля толщины – разброс более 0,1 мм приводит к нестабильности индуктивности.

При проектировании зазора учитывайте частотные характеристики. На частотах выше 500 кГц потери в зазоре растут из-за эффекта скин-слоя и паразитной емкости. Для минимизации потерь используйте зазоры не более 0,3 мм или применяйте распределенные зазоры (например, в сердечниках с прорезями). В импульсных источниках питания с частотой 100–300 кГц оптимальным решением станут сердечники с μ_eff = 150–250 и зазором 0,2–0,5 мм.

Контроль индуктивности после установки зазора обязателен. Измерения проводятся на частоте, близкой к рабочей, с использованием LCR-метра или анализатора импеданса. Допустимое отклонение – не более ±5%. При превышении допуска корректируйте зазор шлифовкой или заменой прокладок. Для серийного производства рекомендуется использовать лазерную резку зазоров с точностью ±0,02 мм.

Выбор материала для воздушного зазора в зависимости от частоты работы

На частотах до 100 кГц оптимальным решением остаётся воздушный зазор без дополнительных материалов, так как потери на вихревые токи и гистерезис в феррите преобладают над эффектом от введения диэлектрика. При этом толщина зазора должна составлять 0,1–0,5 мм для сердечников типа ETD или RM, чтобы избежать насыщения при сохранении индуктивности. Для частот 100–500 кГц целесообразно использовать немагнитные прокладки из слюды или полиимида толщиной 0,05–0,2 мм: их диэлектрическая проницаемость (~5–7) снижает паразитную ёмкость, а термостойкость до 300°C обеспечивает стабильность параметров.

В диапазоне 500 кГц–5 МГц ключевым фактором становится минимизация потерь на перемагничивание. Здесь эффективны прокладки из оксида алюминия (Al₂O₃) с толщиной 0,02–0,1 мм: их высокая теплопроводность (25–30 Вт/м·К) отводит тепло от зазора, а низкая диэлектрическая проницаемость (~9) предотвращает резонансные явления. Для сердечников с высокой магнитной проницаемостью (μ>2000) рекомендуется комбинировать Al₂O₃ с тонким слоем воздуха (0,01–0,03 мм), чтобы сбалансировать индуктивность и потери.

На частотах свыше 5 МГц стандартные материалы теряют эффективность из-за роста потерь на скин-эффект и диэлектрические утечки. В этом случае применяют специализированные композиты на основе нитрида бора (BN) или алмазоподобные плёнки толщиной 5–50 мкм: их теплопроводность достигает 200–600 Вт/м·К, а тангенс угла диэлектрических потерь не превышает 0,001 на 10 МГц. Для импульсных источников питания с фронтами <10 нс критично использовать однородные зазоры без клеевых слоёв, чтобы исключить нелинейные искажения.

Расчет оптимальной длины зазора по заданной индуктивности

Определение длины воздушного зазора в ферритовом сердечнике начинается с формулы индуктивности для магнитной цепи с зазором:

L = (N² * μ₀ * A_e) / (l_e / μ_r + l_g), где:
L – требуемая индуктивность (Гн);
N – число витков обмотки;
μ₀ – магнитная постоянная (4π × 10⁻⁷ Гн/м);
A_e – эффективная площадь поперечного сечения сердечника (м²);
l_e – эффективная длина магнитной линии сердечника (м);
μ_r – относительная магнитная проницаемость феррита;
l_g – искомая длина зазора (м).

Для практических расчетов удобнее выразить l_g через известные параметры:

l_g = (N² * μ₀ * A_e / L) − (l_e / μ_r).

Пример: для сердечника с A_e = 100 мм², l_e = 50 мм, μ_r = 2000, N = 50 витков и требуемой индуктивностью L = 1 мГн расчет дает:

l_g = (50² × 4π × 10⁻⁷ × 100 × 10⁻⁶ / 1 × 10⁻³) − (50 × 10⁻³ / 2000) ≈ 0,31 мм.

Ключевой фактор – точность измерения μ_r. Производители ферритов указывают номинальное значение, но реальная проницаемость может отличаться на ±20–30% из-за технологических разбросов. Для компенсации рекомендуется:

Использовать данные из datasheet для конкретной марки феррита (например, N87, 3C90).
Проводить экспериментальное измерение μ_r на образце сердечника с помощью LCR-метра.
Вводить корректирующий коэффициент k = 0,8–1,2 в формулу: l_g = k × [(N² * μ₀ * A_e / L) − (l_e / μ_r)].

Минимальная длина зазора ограничена механической точностью изготовления. Для ферритовых сердечников стандартные допуски составляют ±0,05 мм. При расчетных значениях l_g < 0,1 мм возрастает риск нестабильности индуктивности из-за:

Неравномерности зазора по периметру сердечника.
Термического расширения материала (коэффициент линейного расширения ферритов ~10⁻⁵ К⁻¹).
Влияния краевых эффектов, искажающих магнитное поле.

В таких случаях целесообразно пересмотреть конструкцию: увеличить число витков N или выбрать сердечник с меньшей A_e.

Максимальная длина зазора лимитирована насыщением сердечника. Критическое значение l_g_max определяется по формуле:

l_g_max = (B_max * l_e) / (μ₀ * H_max) − (l_e / μ_r),

где B_max – максимальная индукция насыщения феррита (обычно 0,3–0,5 Тл), H_max – напряженность магнитного поля, соответствующая B_max (для ферритов ~50–200 А/м). Превышение l_g_max приводит к нелинейности индуктивности и росту потерь. Например, для сердечника с B_max = 0,4 Тл, H_max = 100 А/м, l_e = 50 мм и μ_r = 2000:

l_g_max ≈ (0,4 × 50 × 10⁻³) / (4π × 10⁻⁷ × 100) − (50 × 10⁻³ / 2000) ≈ 1,58 мм.

Практическая реализация зазора требует учета способа его формирования. Методы и их особенности:

Механический зазор (вставка немагнитной прокладки):
- Материалы: стеклотекстолит (толщина 0,1–1 мм), полиимидная пленка, лавсан.
- Точность: ±0,02 мм при использовании калиброванных прокладок.
- Недостаток: сложность фиксации в кольцевых сердечниках.
Шлифовка сердечника:
- Применяется для E-, U-образных сердечников.
- Точность: ±0,01 мм при алмазной обработке.
- Риск: микротрещины, снижающие механическую прочность.
Сборка из двух половин:
- Используется в PQ-, RM-сердечниках.
- Зазор регулируется толщиной клеевого слоя (эпоксидные компаунды).
- Точность: ±0,05 мм.

После установки зазора обязательна верификация индуктивности. Допустимое отклонение от расчетного значения – не более ±5%. При больших расхождениях корректируют l_g итеративно, изменяя толщину прокладки или глубину шлифовки.

Методы физического формирования зазора в ферритовом кольце

Наиболее распространённый способ – механическое шлифование алмазным инструментом. Для ферритов марок 3C90 или N87 используют диски с зернистостью 120–220 мкм, обеспечивая шероховатость поверхности Ra 0,8–1,6 мкм. Скорость резания не должна превышать 15 м/с, чтобы избежать микротрещин. Зазор формируют с точностью ±0,05 мм, контролируя размеры микрометром или оптическим проектором. Метод подходит для серийного производства, но требует последующей очистки от абразивной пыли ультразвуком в спиртовой ванне.

Лазерная резка позволяет создавать зазоры шириной от 0,1 мм с точностью ±0,02 мм. Для ферритов с высоким содержанием оксида железа (MnZn) оптимальна длина волны 1064 нм при мощности 20–50 Вт. Скорость обработки достигает 10 мм/с, но на краях зазора образуется зона термического влияния толщиной 0,05–0,1 мм, снижающая магнитную проницаемость на 5–15%. После резки необходим отжиг при 800–900°C для восстановления структуры.

Электроэрозионная обработка (ЭЭО) применяется для твёрдых ферритов (NiZn, LiZn) с проницаемостью μ_i > 1000. Используют медные или графитовые электроды с рабочим зазором 0,03–0,08 мм. Процесс ведётся в диэлектрической жидкости (керосин, деионизированная вода) при токе 1–5 А. Шероховатость поверхности после ЭЭО – Ra 1,2–2,5 мкм, что требует дополнительной полировки для высокочастотных применений. Метод исключает механические напряжения, но увеличивает время обработки до 30–60 мин на зазор.

Ультразвуковая обработка подходит для хрупких ферритов (MgZn, CuZn) с низкой механической прочностью. Инструмент из твёрдого сплава (ВК8) колеблется с частотой 20–40 кГц при амплитуде 10–30 мкм. В зону резания подаётся суспензия абразива (карбид бора, зернистость F240–F400). Скорость съёма материала – 0,05–0,2 мм/мин, точность – ±0,03 мм. Метод не вызывает термических повреждений, но ограничен глубиной зазора до 3 мм из-за износа инструмента.

Фрезерование твердосплавными фрезами (ВК6М, ВК10М) эффективно для зазоров шириной 0,5–2 мм. Частота вращения шпинделя – 10 000–20 000 об/мин, подача – 0,01–0,05 мм/зуб. Для предотвращения сколов рекомендуется предварительное сверление отверстий диаметром 0,8–1,2 мм по контуру зазора. Охлаждение – сжатым воздухом или минеральным маслом. Метод обеспечивает высокую производительность, но требует жёсткой фиксации сердечника во избежание вибраций.

Химическое травление применяется для прецизионных зазоров (0,05–0,3 мм) в миниатюрных сердечниках. Используют растворы соляной кислоты (10–20%) или плавиковой кислоты (5–10%) при температуре 40–60°C. Скорость травления – 0,01–0,03 мм/мин, точность – ±0,01 мм. Для защиты необрабатываемых участков наносят фоторезист или восковую маску. После травления необходима нейтрализация остатков кислоты в растворе NaOH (5%) и промывка деионизированной водой. Метод исключает механические напряжения, но токсичен и требует специального оборудования.

Плазменная резка подходит для толстых ферритовых колец (толщина > 10 мм). Используют аргоновую или азотную плазму с температурой 15 000–20 000°C. Скорость резания – 50–150 мм/мин, ширина реза – 0,8–1,5 мм. На краях зазора образуется оплавленный слой толщиной 0,1–0,3 мм, который удаляют шлифованием. Метод высокопроизводителен, но вызывает значительные термические напряжения, требующие последующего отжига при 600–700°C.

Комбинированный метод – предварительное фрезерование с последующей лазерной доводкой – позволяет сочетать скорость и точность. На первом этапе фрезой формируют зазор с припуском 0,1–0,2 мм, затем лазером корректируют размеры до ±0,01 мм. Такой подход снижает термическое воздействие лазера и увеличивает ресурс фрезы. Оптимален для мелкосерийного производства высокоточных изделий, где критичны магнитные параметры и геометрия зазора.

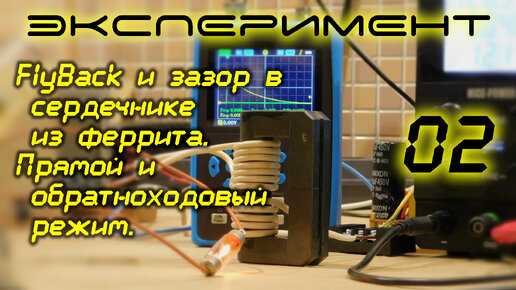

Использование немагнитных прокладок для стабилизации зазора

Немагнитные прокладки – ключевой элемент при создании воздушного зазора в ферритовых сердечниках, особенно в высокочастотных дросселях и трансформаторах. Их основная задача – обеспечить стабильность зазора при механических нагрузках, температурных колебаниях и вибрациях. Материалы прокладок должны обладать низкой магнитной проницаемостью (μ_r ≈ 1), высокой термостойкостью и механической прочностью. Наиболее распространённые варианты: стеклотекстолит (толщина 0,1–1,0 мм), керамика (Al₂O₃, BeO), полиимидные плёнки (Kapton) и фторопласт (PTFE). Выбор зависит от рабочей температуры: стеклотекстолит выдерживает до +180°C, керамика – до +500°C, а полиимид – до +260°C.

Толщина прокладки напрямую влияет на индуктивность обмотки и потери в сердечнике. Для расчёта оптимального зазора используют формулу:

L = (μ₀ * N² * A_e) / (l_e + μ_r * g), где
L – индуктивность, Гн;
N – число витков;
A_e – эффективная площадь сечения сердечника, м²;
l_e – эффективная длина магнитной линии, м;
g – толщина зазора (прокладки), м.

Пример: для сердечника ETD49 с A_e = 211 мм² и l_e = 114 мм при g = 0,5 мм и N = 50 витков индуктивность составит ≈ 1,2 мГн. Увеличение зазора на 0,1 мм снижает L на 15–20%, что критично для прецизионных схем.

Технология установки прокладок требует точности. Основные методы:

Ручная укладка – подходит для мелкосерийного производства. Прокладку вырезают по форме сердечника с допуском ±0,05 мм. Для фиксации используют термостойкий клей (например, эпоксидный EPO-TEK 353ND) или механическое крепление (болты, обжимные кольца).
Автоматизированная сборка – применяется в массовом производстве. Прокладки штампуют из ленты с точностью ±0,02 мм, затем устанавливают с помощью роботизированных манипуляторов. Для предотвращения смещения используют ультразвуковую сварку или лазерную пайку.
Интегрированные решения – прокладки запекают непосредственно в феррит при спекании (для керамических материалов). Метод исключает смещение, но требует специальных пресс-форм и высокотемпературных печей (до +1200°C).

Типовые ошибки при использовании прокладок и их последствия:

Неравномерная толщина – приводит к локальному насыщению сердечника и росту потерь на гистерезис. Допустимое отклонение: не более ±5% от номинала.
Неправильный материал – магнитные включения (например, стальная пыль в стеклотекстолите) увеличивают потери на вихревые токи. Проверка: тест на магнитную проницаемость с помощью измерителя LCR (частота 100 кГц).
Термическое расширение – разница в КТР (коэффициенте термического расширения) феррита и прокладки вызывает механические напряжения. Для феррита MnZn КТР ≈ 10 ppm/°C, для Al₂O₃ – 7 ppm/°C. Решение: подбор материалов с близкими КТР или использование эластичных клеевых составов.

Для проверки стабильности зазора применяют следующие методы:

Измерение индуктивности – контроль L до и после термоциклирования (-40°C…+125°C, 10 циклов). Допустимое изменение: не более ±3%.
Акустический тест – анализ спектра вибраций сердечника на частотах 1–20 кГц. Смещение прокладки проявляется как дополнительные гармоники.
Рентгеновская томография – визуализация внутренней структуры сборки. Разрешение: до 10 мкм, позволяет выявить микротрещины и смещения.

При проектировании рекомендуется закладывать запас по толщине прокладки 10–15% для компенсации производственных допусков и деформаций при эксплуатации.

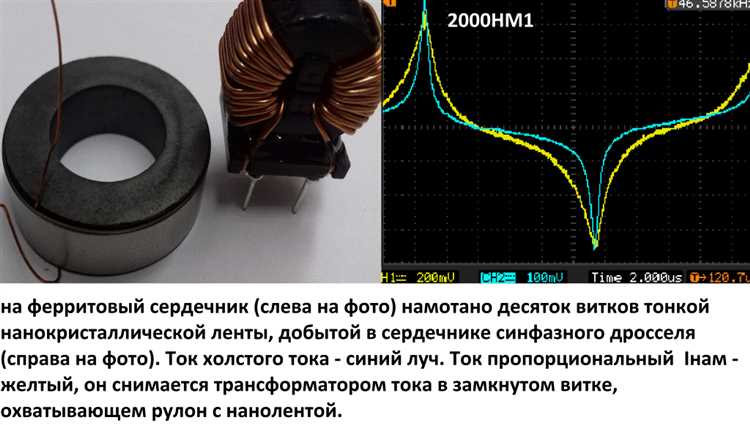

Влияние зазора на магнитную проницаемость сердечника

Магнитная проницаемость ферритового сердечника с зазором определяется не только свойствами материала, но и геометрией зазора. Эффективная проницаемость μ_eff рассчитывается по формуле:

μ_eff = μ_i / (1 + (μ_i · l_g / l_e)),
где μ_i – начальная проницаемость феррита,
l_g – длина зазора,
l_e – эффективная длина магнитной цепи.

Для ферритов с μ_i = 2000 и l_e = 50 мм введение зазора 0,1 мм снижает μ_eff до ~330. При зазоре 0,5 мм проницаемость падает до ~95. Эти данные критичны для проектирования дросселей и трансформаторов, где требуется стабильность индуктивности при изменении тока.

Зазор увеличивает линейность кривой намагничивания, снижая риск насыщения сердечника. В импульсных источниках питания с током подмагничивания до 10 А зазор 0,2–0,3 мм предотвращает насыщение при сохранении приемлемой μ_eff (~200–300). Однако чрезмерный зазор ведет к росту магнитного сопротивления, что требует увеличения числа витков для компенсации потерь индуктивности. Оптимальное соотношение l_g/l_e для большинства ферритовых сердечников лежит в диапазоне 0,002–0,01.

Температурная стабильность μ_eff улучшается с введением зазора. Ферриты типа N87 (μ_i = 2200) без зазора демонстрируют температурный коэффициент ±25% в диапазоне –40…+120°C. При зазоре 0,1 мм коэффициент снижается до ±5%, что критично для высокоточных приложений. Однако зазор увеличивает рассеивание магнитного потока, что может потребовать экранирования для минимизации электромагнитных помех.

Выбор материала зазора влияет на долговременную стабильность. Воздушный зазор предпочтителен для высокочастотных применений (100 кГц–1 МГц), но в условиях вибрации или термоциклов рекомендуется использовать немагнитные прокладки из стеклотекстолита или керамики. Толщина прокладки должна быть равномерной с допуском не более ±5 мкм, иначе возникает асимметрия магнитного поля, приводящая к локальному насыщению.

Для расчета оптимального зазора используйте специализированное ПО (например, Magnetics Designer или PSIM), где учитываются:

Рабочая частота и форма тока (синусоидальная/импульсная).
Температурный диапазон эксплуатации.
Допустимые потери на гистерезис и вихревые токи.
Габаритные ограничения и требования к индуктивности.

При отсутствии ПО эмпирическое правило: начинайте с зазора 0,1% от l_e и корректируйте по результатам измерений индуктивности и тока насыщения.

Измерение индуктивности после установки зазора

После установки воздушного зазора в ферритовом сердечнике индуктивность катушки изменяется в зависимости от толщины зазора и свойств материала. Для точного измерения используйте LCR-метр с частотой тестирования, соответствующей рабочему диапазону устройства (обычно 1–100 кГц для силовых дросселей). Подключите прибор к обмотке, обеспечив минимальное сопротивление контактов, и зафиксируйте значение индуктивности при стабильном токе смещения, если это предусмотрено схемой. Погрешность измерений не должна превышать 1–2%, иначе результаты будут непригодны для расчёта параметров цепи.

При отсутствии LCR-метра допустимо применение осциллографа с генератором сигналов и известным резистором в последовательной цепи. Подайте синусоидальный сигнал на катушку и измерьте падение напряжения на резисторе. Индуктивность рассчитайте по формуле:

L = (R * √(U_L² / U_R² − 1)) / (2πf),
где R – сопротивление резистора, U_L и U_R – амплитуды напряжений на катушке и резисторе, f – частота сигнала.

Метод даёт погрешность до 5–7%, но пригоден для оперативной оценки.

Повторите измерения при разных токах подмагничивания, если сердечник работает в нелинейном режиме. Зафиксируйте зависимость индуктивности от тока и сравните с расчётными значениями. При значительном расхождении (более 10–15%) проверьте:

Толщину зазора – неравномерность или смещение снижают индуктивность.
Качество сборки – зазоры между половинами сердечника увеличивают рассеивание поля.
Температуру – перегрев феррита на 20–30°C снижает μ_эфф на 10–20%.

Для высокочастотных применений дополнительно измерьте добротность Q = 2πfL/R_ac, где R_ac – активное сопротивление обмотки на рабочей частоте.

Коррекция зазора при изменении температурных условий

Температурный коэффициент магнитной проницаемости (ТКμ) ферритов достигает 0,1–0,3%/°C для материалов типа 3C90 или N87, что приводит к изменению индуктивности на 10–30% при нагреве от 25°C до 120°C. Для компенсации используют зазор с отрицательным температурным коэффициентом расширения (ТКР), например, вставки из инвара (ТКР ≈ 1,2·10⁻⁶/°C) или керамики на основе ZrO₂ (ТКР ≈ 10·10⁻⁶/°C). При расчете толщины зазора учитывают не только номинальную индуктивность, но и ожидаемый диапазон рабочих температур: для сердечников ETD49 с ферритом N87 при зазоре 0,5 мм и температуре 80°C индуктивность снижается на 18%, что требует увеличения зазора до 0,6 мм для стабилизации параметров.

В импульсных источниках питания с частотой коммутации 100–500 кГц тепловое расширение феррита вызывает механические напряжения в зазоре, особенно при использовании клеевых составов. Эпоксидные компаунды с наполнителем из Al₂O₃ (теплопроводность 1,5–2 Вт/м·К) минимизируют деформацию, но их ТКР (≈ 50·10⁻⁶/°C) выше, чем у феррита (≈ 10·10⁻⁶/°C). Для точной коррекции применяют двухкомпонентные зазоры: основной – из немагнитного материала с низким ТКР, а компенсирующий – из сплава с отрицательным ТКР (например, Fe-Ni 36%). Пример: в сердечнике RM10 с ферритом 3F3 зазор 0,3 мм корректируют вставкой из инвара толщиной 0,05 мм, что снижает температурный дрейф индуктивности с 25% до 5% в диапазоне 20–100°C.

Динамическая коррекция зазора реализуется с помощью термочувствительных элементов, например, биметаллических пластин или пьезоэлектрических актюаторов. В высокочастотных дросселях (f > 1 МГц) используют ферриты с низким ТКμ (например, 4F1, ТКμ ≈ 0,05%/°C), но при этом требуется увеличение зазора на 20–40% для сохранения линейности характеристик. Для сердечников PQ32/20 с ферритом 3C94 при зазоре 0,2 мм и температуре 150°C индуктивность падает на 12%, что компенсируют регулируемым зазором с шагом 0,01 мм, управляемым микроконтроллером по сигналу с термодатчика NTC 10 кОм.

При проектировании зазора для экстремальных условий (–40°C до +150°C) учитывают не только ТКμ феррита, но и изменение магнитной проницаемости воздуха (≈ 0,004%/°C). Для сердечников с зазором >1 мм применяют композитные вставки: слой слюды (ТКР ≈ 13·10⁻⁶/°C) между двумя пластинами из кварцевого стекла (ТКР ≈ 0,5·10⁻⁶/°C). В трансформаторах с ферритом 3E6 и зазором 1,5 мм такая конструкция снижает температурный дрейф индуктивности до 2% в диапазоне –20°C до +120°C, что критично для авиационной электроники.

Сравнение ручной и автоматизированной резки сердечника

Ручная резка ферритовых сердечников выполняется алмазными дисками или абразивными кругами с частотой вращения 3000–5000 об/мин. Точность зазора при этом методе зависит от квалификации оператора и составляет ±0,1–0,3 мм для сердечников типоразмера ETD49. Основные недостатки: неравномерный нагрев (до 80°C на кромках), микротрещины глубиной до 0,05 мм и разброс параметров индуктивности до 15% в партии из 100 изделий. Преимущество – низкая стоимость оборудования (от 50 000 руб. за станок) и возможность работы с мелкими сериями (до 50 шт.). Для минимизации дефектов рекомендуется использовать охлаждение дистиллированной водой и фиксировать сердечник в приспособлении с точностью позиционирования ±0,05 мм.

Автоматизированная резка лазером (CO₂ или волоконным) обеспечивает точность зазора ±0,02 мм при скорости обработки 10–30 мм/с. Тепловое воздействие локализовано (зона термического влияния <0,1 мм), что исключает микротрещины и снижает разброс индуктивности до 3% в партии. Стоимость оборудования – от 2 млн руб., окупаемость достигается при объемах от 5000 шт./год. Ключевые параметры: мощность лазера 100–300 Вт, ширина реза 0,1–0,2 мм, повторяемость позиционирования ±0,01 мм. Для ферритов марок N87, 3C90 оптимальная частота импульсов – 20–50 кГц, что предотвращает оплавление кромок. При выборе метода учитывайте: лазерная резка эффективна для серийного производства, ручная – для прототипов и единичных изделий.
