Подключение антенны к музыкальным колонкам требует понимания типа сигнала и совместимости оборудования. Большинство современных колонок не имеют встроенных FM/AM-тюнеров, поэтому потребуется внешний приемник или ресивер. Основные варианты: использование радиоприемника с линейным выходом (3,5 мм или RCA), AV-ресивера с FM-модулем или специализированного тюнера с Bluetooth/Wi-Fi.
Для аналогового подключения понадобятся кабели RCA (красный и белый) или 3,5 мм jack. Если колонки активные, подключайте их напрямую к выходу приемника. Пассивные модели требуют усилителя между приемником и колонками. Проверьте импеданс колонок (обычно 4–8 Ом) и мощность усилителя – они должны совпадать, чтобы избежать искажений или повреждений.
Цифровые тюнеры (например, Sony STR-DN1080 или Yamaha RX-V4A) поддерживают подключение через HDMI ARC или оптический кабель. Это обеспечивает лучшее качество звука, но требует совместимых колонок с соответствующими входами. Для беспроводных решений используйте Bluetooth-тюнеры (например, Logitech Bluetooth Audio Adapter) или Wi-Fi-приемники с поддержкой потокового радио (TuneIn, Spotify Connect).
Настройка антенны критически важна для стабильного приема. Для FM-диапазона используйте дипольную антенну (длина проводов ~75 см) или направленную логопериодическую антенну для слабого сигнала. Располагайте антенну вертикально и подальше от источников помех (роутеры, микроволновки). В городских условиях часто хватает комнатной антенны, в сельской местности может потребоваться внешняя с усилителем (например, Terk FM+).
Перед подключением отключите питание всех устройств. После сборки схемы включите приемник, выберите режим FM/AM и выполните автопоиск станций. Если сигнал слабый, вручную настройте частоту и отрегулируйте положение антенны. Для колонок с регулятором громкости установите его на 50–70% перед включением приемника, чтобы избежать резких скачков уровня звука.
Какие типы антенн подходят для подключения к колонкам
Для подключения к музыкальным колонкам чаще всего используют FM-антенны, так как большинство встроенных тюнеров работают в диапазоне 87,5–108 МГц. Стандартные комнатные антенны с дипольной конструкцией обеспечивают прием на расстоянии до 30 км от передающей вышки при отсутствии помех. Пример – антенна с симметричным кабелем 300 Ом или коаксиальным 75 Ом, подключаемая через разъем F-типа или IEC.
Наружные направленные антенны, такие как логопериодические или Yagi, применяют для улучшения качества сигнала в зонах слабого приема. Логопериодические антенны охватывают широкий диапазон частот (60–1000 МГц) и подходят для мест с высоким уровнем помех. Yagi с 5–10 элементами увеличивает коэффициент усиления до 10–15 дБ, но требует точной настройки на передающую станцию.
Активные антенны со встроенным усилителем компенсируют потери сигнала в длинных кабелях. Модели с питанием 5–12 В (например, через USB или адаптер) поднимают уровень сигнала на 15–25 дБ, что критично для колонок с низкочувствительным тюнером. Однако избыточное усиление может вызвать перегрузку входного каскада, поэтому регулировка уровня обязательна.
Штыревые антенны длиной 75 см (четвертьволновые) – бюджетное решение для ближнего приема. Их эффективность зависит от ориентации: вертикальное положение оптимально для горизонтальной поляризации сигнала, горизонтальное – для вертикальной. При длине кабеля свыше 5 м рекомендуется использовать экранированный провод типа RG-6, чтобы минимизировать потери.
Для цифрового радио DAB/DAB+ (174–240 МГц) подходят специализированные антенны с полосой пропускания 170–250 МГц. В отличие от FM, здесь критичен низкий КСВ (коэффициент стоячей волны) – не выше 2:1. Антенны типа «диполь с рефлектором» или компактные активные модели с фильтрами помех обеспечивают стабильный прием даже в условиях городской застройки.
В автомобильных колонках используют телескопические или скрытые антенны, интегрированные в корпус. Телескопические антенны регулируются по длине (обычно 50–100 см) для настройки на конкретную частоту. Скрытые антенны, выполненные в виде проводящих дорожек на стекле или пластике, менее эффективны, но не подвержены механическим повреждениям.
Для работы с Bluetooth-колонками антенны не требуются, так как связь осуществляется по радиоканалу 2,4 ГГц. Однако при слабом сигнале можно использовать внешние усилители Bluetooth с направленными антеннами, например, панельные с коэффициентом усиления 5–9 дБ. Такие решения актуальны для расстояний свыше 20 м или при наличии препятствий.
При выборе антенны учитывайте импеданс: большинство колонок рассчитаны на 75 Ом, но встречаются модели с 300 Ом. Несовпадение импеданса приводит к потерям сигнала до 50%. Для согласования используйте трансформаторы 300/75 Ом или балуны. Также проверяйте тип разъема: F-коннектор, IEC или винтовые клеммы – от этого зависит способ подключения.

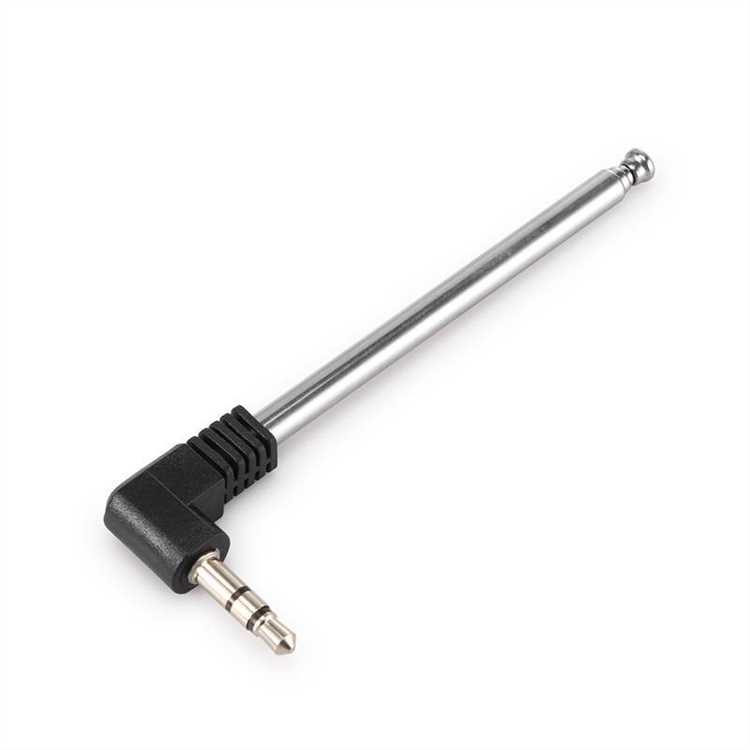

Необходимые инструменты и кабели для соединения
Подключение антенны к музыкальным колонкам требует точного подбора компонентов. Основной элемент – коаксиальный кабель с волновым сопротивлением 50 или 75 Ом. Для FM-диапазона (88–108 МГц) оптимален кабель типа RG-6 или RG-59 с медным центральным проводником и двойным экранированием. Избегайте дешёвых аналогов с алюминиевой оплёткой – они увеличивают потери сигнала на 30–40% на каждые 10 метров.
Для соединения антенны с кабелем потребуется F-коннектор. Выбирайте обжимные или резьбовые варианты в зависимости от типа кабеля. Обжимные коннекторы (например, F-568) требуют специального инструмента – обжимных клещей с шестигранной матрицей. Резьбовые (F-6) подходят для кабелей с жёстким центральным проводником и монтируются вручную, но фиксация менее надёжна.
- Паяльник мощностью 40–60 Вт с тонким жалом (для пайки разъёмов или ремонта антенны).
- Термоусадочная трубка диаметром 3–5 мм (защита мест пайки от влаги).
- Мультиметр (проверка целостности кабеля и сопротивления антенны).
- Нож для снятия изоляции (специализированный, с регулировкой глубины реза).
Если колонки не имеют встроенного FM-тюнера, понадобится внешний приёмник. Для аналогового подключения используйте RCA-кабели с медными проводниками сечением не менее 0,5 мм². Цифровые модели (например, с поддержкой Bluetooth) подключаются через AUX-вход 3,5 мм или оптическим кабелем Toslink. Избегайте кабелей длиннее 5 метров – это приводит к затуханию высоких частот.
При работе с активными антеннами (с усилителем) дополнительно потребуется блок питания на 12 В. Проверьте полярность разъёма – большинство антенн используют центральный контакт «+». Для питания через коаксиальный кабель используйте инжектор напряжения (например, Bias-T), который подключается между тюнером и антенной.
Для заземления антенны используйте медный провод сечением 4–6 мм². Соедините его с заземляющим контуром здания или металлической трубой водопровода (если она не пластиковая). Избегайте скруток – используйте болтовые соединения или клеммы с антикоррозийным покрытием. Заземление снижает уровень помех на 15–20 дБ.
При монтаже на крыше или балконе потребуются крепёжные элементы: кронштейны из нержавеющей стали, хомуты для фиксации кабеля, герметик для защиты соединений от влаги. Для антенн типа «волновой канал» выбирайте мачты диаметром 30–50 мм с толщиной стенки не менее 2 мм. Убедитесь, что крепление выдерживает ветровую нагрузку до 120 км/ч.
Финальный этап – проверка соединений. Используйте анализатор спектра или тестовый генератор сигнала для оценки уровня потерь. При отсутствии оборудования ориентируйтесь на субъективное качество звука: шипение, пропадание сигнала или искажения указывают на неисправность кабеля, разъёма или антенны. Замените проблемный участок и повторите тест.

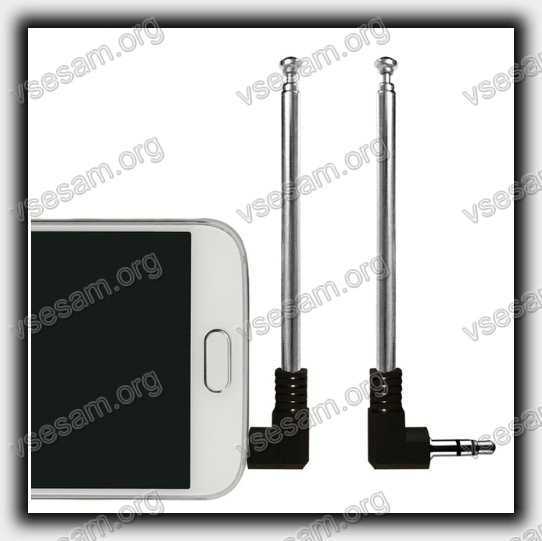

Как правильно выбрать разъемы для антенны и колонок
Первым шагом определите тип антенны и входов на колонках. Для FM-антенн чаще всего используют коаксиальные разъемы типа F или BNC. Активные антенны с усилителем могут требовать питания через разъем, например, IEC 60169-2 (DIN 4,3/10). Пассивные антенны подключаются напрямую через F-коннектор или винтовые клеммы. На колонках проверьте наличие RCA (тюльпаны), XLR, TRS (jack 6,3 мм) или клеммных соединений. Совместимость разъемов исключит необходимость в переходниках.
Для аналогового аудиосигнала от тюнера к колонкам оптимальны RCA-кабели. Они обеспечивают минимальные потери качества при передаче стереосигнала. Если колонки оснащены только XLR-входами, потребуется кабель с RCA на XLR или активный преобразователь импеданса. Избегайте использования дешевых кабелей с тонким сечением проводника – это приводит к затуханию высоких частот и помехам.
При подключении антенны к тюнеру или ресиверу обратите внимание на импеданс. Большинство FM-антенн имеют импеданс 75 Ом, поэтому разъемы и кабели должны соответствовать этому значению. Использование 50-омных кабелей (например, RG-58) вместо RG-6 приведет к рассогласованию и потере сигнала до 30%. Для цифровых тюнеров (DAB/DAB+) подойдут те же коаксиальные разъемы, но кабель должен быть экранированным, чтобы избежать помех от Wi-Fi и мобильных сетей.
Если колонки имеют клеммные соединения (например, винтовые или пружинные), выбирайте кабели с оголенными концами или банановыми разъемами. Последние обеспечивают надежный контакт и удобство подключения. Для многоканальных систем (5.1, 7.1) используйте кабели с цветовой маркировкой по стандарту CEA-863: белый и красный для фронтальных каналов, зеленый и фиолетовый для тыловых, оранжевый для центрального.
При выборе разъемов для активных колонок учитывайте наличие встроенных усилителей. Некоторые модели требуют подключения через XLR или TRS для балансного сигнала, что снижает уровень помех на длинных участках кабеля. Для пассивных колонок достаточно однопроводного подключения через клеммы или RCA. Избегайте использования разъемов с низким качеством контактов – окисление приводит к трескам и искажениям звука.
Для наружных антенн выбирайте разъемы с влагозащитой. Коаксиальные разъемы типа N или TNC герметичны и подходят для уличных условий. Внутренние соединения можно выполнять через F-коннекторы, но при длине кабеля более 10 метров используйте разъемы с позолоченными контактами для стабильного сигнала. При монтаже антенны на крыше проверьте герметичность соединений – попадание влаги вызывает коррозию и ухудшение приема.
Если тюнер или ресивер имеет выход на наушники (jack 3,5 мм), а колонки – только RCA, используйте переходник с TRS на RCA. Однако такой вариант не подходит для высококачественного звука из-за небалансного подключения. Для профессиональных систем лучше использовать отдельный усилитель с соответствующими входами и выходами. При подключении сабвуфера через линейный выход ресивера (subwoofer out) используйте RCA-кабель с экранированием для предотвращения наводок.
Перед покупкой разъемов измерьте диаметр кабеля. Для коаксиальных кабелей RG-6 подойдут F-коннекторы с внутренним диаметром 6,8 мм, для RG-59 – 4,9 мм. Неправильно подобранный разъем приведет к плохому контакту или повреждению кабеля. Для аудиокабелей проверьте сечение проводника: для коротких участков (до 3 м) достаточно 0,5 мм², для длинных (5–10 м) – не менее 1,5 мм². Используйте разъемы с обжимными или винтовыми фиксаторами для надежного соединения.

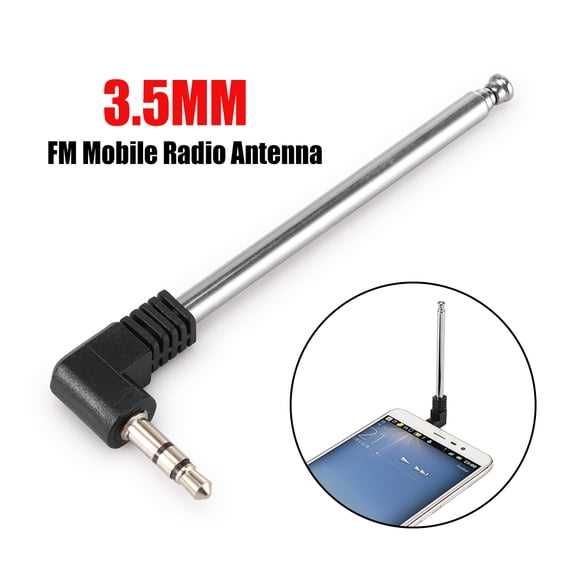

Пошаговая инструкция по подключению FM-антенны
Определите тип антенного входа на ваших колонках. Большинство моделей оснащены разъемом типа F (коаксиальный) или винтовыми клеммами для неизолированного провода. Если на задней панели указано «FM ANT» или «75 Ом», потребуется антенна с соответствующим сопротивлением. Для проверки используйте мультиметр в режиме измерения сопротивления – между центральным контактом и корпусом разъема должно быть 75 Ом.
Подключите антенну к колонкам, соблюдая полярность. Для коаксиального кабеля накрутите F-коннектор по часовой стрелке до упора, избегая перекосов. Если используете неизолированный провод, зачистите концы на 10–15 мм, вставьте в винтовые клеммы и затяните отверткой с усилием 0,5–0,7 Н·м. При подключении дипольной антенны соблюдайте угол 90° между ее плечами для оптимального приема.
Разместите антенну на расстоянии не менее 1,5 м от колонок и источников помех (роутеров, мониторов, кабелей питания). Для комнатных антенн выберите направление с минимальным количеством препятствий – окно или внешняя стена. Если сигнал слабый, используйте усилитель с коэффициентом усиления 10–15 дБ, подключив его между антенной и входом колонок. Избегайте параллельного прокладывания антенного кабеля с силовыми проводами.
Настройте приемник колонок. Включите режим FM, выберите ручной поиск станций и медленно вращайте ручку настройки, фиксируя частоты с минимальным уровнем шума. Если сигнал прерывается, измените положение антенны на 10–15 см или поверните ее на 45°. Для цифровых моделей используйте функцию «Автонастройка», но отключите ее после сохранения станций, чтобы избежать случайного пересканирования.
Как настроить радиочастоты после подключения антенны
Включите режим автоматического сканирования (Auto Scan или Seek). На большинстве колонок эта функция запускается удержанием кнопки «Scan» или «Tune» в течение 2–3 секунд. Приёмник последовательно переберёт все доступные частоты, останавливаясь на тех, где обнаружен устойчивый сигнал. Если сканирование пропускает работающие станции, попробуйте уменьшить шаг поиска – обычно это 0,1 или 0,05 МГц (настраивается в меню).
Для ручной настройки используйте кнопки «Tune +/–» или вращающийся регулятор, если он предусмотрен. Начинайте с частот местных радиостанций – их список можно найти на сайтах fmradio.ru или radio.yandex.ru. Например, в Москве «Европа Плюс» вещает на 106,2 МГц, «Русское радио» – на 105,7 МГц. Вводите частоту с точностью до сотых долей мегагерца: 106,20 вместо 106,2.
Если сигнал слабый или сопровождается шумами, измените положение антенны. Встроенные телескопические антенны нужно вытянуть полностью и направить вертикально вверх. Для внешних антенн оптимальный угол зависит от расположения ретранслятора – попробуйте поворачивать её с шагом 10–15 градусов, фиксируя качество приёма. В городских условиях часто помогает приближение антенны к окну или отдаление от источников помех (Wi-Fi-роутеров, микроволновок, LED-ламп).
Сохраните найденные станции в память устройства. Обычно для этого нужно удерживать кнопку с номером ячейки памяти (1–10) или использовать комбинацию «Memory + номер». Некоторые модели требуют предварительного выбора станции кнопкой «Tune», а затем записи в память. Проверьте сохранённые частоты переключением между ячейками – сигнал должен воспроизводиться без задержек и искажений.
При наличии функции RDS (Radio Data System) активируйте её в настройках. RDS отображает название станции, текущую композицию и другую информацию на дисплее колонок. Для корректной работы убедитесь, что частота введена точно (например, 101,70 МГц вместо 101,7), и антенна расположена оптимально. Если текст на экране мигает или не обновляется, попробуйте перезагрузить приёмник или сбросить настройки до заводских.
В случае постоянных помех или отсутствия сигнала проверьте кабель антенны на повреждения и надёжность соединения с разъёмом колонок. Для аналоговых входов используйте коаксиальный кабель с сопротивлением 50 или 75 Ом – несоответствие может ухудшить приём. Если колонки подключены к телевизору или ресиверу, убедитесь, что выходной сигнал настроен на FM-диапазон, а не на DAB или интернет-радио. При отсутствии улучшений замените антенну на модель с усилителем (например, активную комнатную антенну с питанием от USB).
Возможные проблемы при подключении и их решения
Отсутствие сигнала после подключения антенны к колонкам часто связано с неправильным выбором разъема. Если колонки оснащены только линейным входом (3.5 мм или RCA), а антенна подключается через коаксиальный кабель (F-разъем), потребуется FM-тюнер или ресивер с соответствующим входом. Проверьте совместимость разъемов: для аналоговых антенн используйте адаптер с F-разъема на RCA, для цифровых – приемник с поддержкой DVB-T2.
Слабый или зашумленный звук может возникать из-за некачественного кабеля или его длины. Коаксиальный кабель теряет сигнал при длине свыше 15 метров – в этом случае используйте усилитель-распределитель. Если кабель поврежден или имеет плохой контакт, замените его на новый с волновым сопротивлением 75 Ом. Избегайте скруток и паяных соединений без экранирования: они создают помехи.
Проблемы с заземлением проявляются в виде фонового гула или треска. Если колонки и антенна подключены к разным розеткам, возникает разность потенциалов. Решение – использовать сетевой фильтр с общим заземлением или подключить все устройства к одной розетке. В крайнем случае заземлите антенну через резистор 1 МОм, но это временная мера.
Несовпадение частотных диапазонов приводит к отсутствию радиостанций. Убедитесь, что антенна поддерживает FM-диапазон (87.5–108 МГц) – некоторые модели рассчитаны только на УКВ (64–74 МГц). Если колонки имеют встроенный тюнер, проверьте его настройки: вручную настройте частоту или выполните автопоиск. Для внешних тюнеров обновите прошивку – устаревшие версии могут не поддерживать современные стандарты вещания.
Перегрузка входного сигнала вызывает искажения звука. Если антенна направлена на мощный передатчик, а колонки не имеют регулятора чувствительности, используйте аттенюатор (ослабитель сигнала) на 10–20 дБ. Альтернатива – отодвинуть антенну от источника помех или изменить ее ориентацию. В городских условиях эффективнее комнатные антенны с регулируемым усилением.
Неправильная поляризация антенны снижает качество приема. Для FM-вещания используйте горизонтальную поляризацию: диполь антенны должен быть расположен параллельно земле. Вертикальная поляризация применяется только для специфических случаев (например, автомобильные антенны). Проверьте угол наклона: оптимальный прием достигается при точной настройке на передатчик.
Программные ошибки встроенных тюнеров проявляются в виде сбоев при сканировании или пропадании станций. Сбросьте настройки тюнера к заводским, отключив питание на 30 секунд. Если проблема сохраняется, обновите ПО через официальный сайт производителя. Для внешних тюнеров проверьте драйверы на совместимость с операционной системой – устаревшие версии могут блокировать работу устройства.
