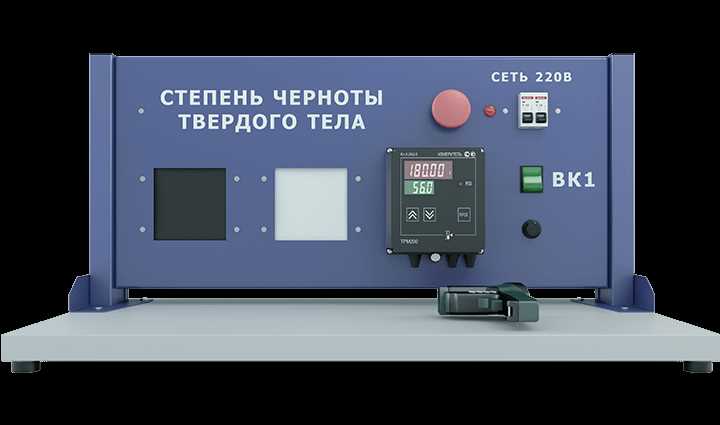

Степень черноты (излучательная способность) материала – ключевой параметр, влияющий на теплообмен излучением. Она варьируется от 0 (идеальное зеркало) до 1 (абсолютно черное тело) и зависит от физических, химических и структурных свойств поверхности. Для металлов, например, степень черноты в инфракрасном диапазоне редко превышает 0,2–0,4, тогда как у оксидов и керамик она достигает 0,8–0,95. Эти различия обусловлены механизмами взаимодействия фотонов с электронной структурой вещества.
Температура – один из наиболее значимых факторов. У металлов степень черноты растет с повышением температуры из-за увеличения концентрации свободных электронов и усиления колебаний кристаллической решетки. Например, для полированной меди при 100°C ε ≈ 0,03, а при 500°C – уже 0,15. У диэлектриков зависимость обратная: с ростом температуры ε снижается из-за уменьшения поляризуемости молекул. Так, у кварцевого стекла при 20°C ε ≈ 0,93, а при 1000°C – 0,65.
Шероховатость поверхности увеличивает степень черноты за счет многократного отражения и поглощения излучения в микронеровностях. Для алюминия с шероховатостью Ra = 0,1 мкм ε ≈ 0,05, а при Ra = 5 мкм – до 0,3. Аналогичный эффект наблюдается у стали: полированная поверхность имеет ε ≈ 0,1, а окисленная или пескоструйная – до 0,8. При проектировании теплообменных систем рекомендуется учитывать, что даже незначительное изменение текстуры может повысить ε на 20–50%.
Окисление и загрязнения радикально меняют оптические свойства. Слой оксида толщиной всего 10 мкм на стали увеличивает ε с 0,1 до 0,7–0,9. У меди окисная пленка (CuO) придает поверхности черный цвет с ε ≈ 0,85. Загрязнения, такие как сажа или пыль, также повышают излучательную способность: слой сажи толщиной 0,1 мм на металле может довести ε до 0,95. Для точных расчетов необходимо контролировать состояние поверхности, особенно в высокотемпературных процессах.
Длина волны излучения критически важна для селективных материалов. Например, золото в видимом диапазоне имеет ε ≈ 0,02, но в инфракрасном (λ > 2 мкм) – до 0,1. У полупроводников, таких как кремний, ε резко меняется вблизи края поглощения (λ ≈ 1,1 мкм). Для тепловых расчетов в диапазоне 0,7–20 мкм рекомендуется использовать интегральные значения ε, усредненные по спектру излучения источника. В системах с лазерным нагревом или солнечными концентраторами требуется учитывать монохроматическую степень черноты.
Толщина материала влияет на ε у полупрозрачных веществ. Для стекла толщиной 1 мм ε ≈ 0,9, но при толщине 10 мм – уже 0,95 из-за увеличения поглощения. У полимерных пленок (например, полиэтилена) ε растет с толщиной до определенного предела (обычно 0,5–0,8 мм), после чего стабилизируется. В тонкопленочных покрытиях (менее 1 мкм) степень черноты зависит от интерференционных эффектов и может колебаться в широких пределах.
Для практического применения рекомендуется использовать справочные данные с учетом условий эксплуатации. Например, при расчете тепловых потерь печей ε огнеупоров следует брать для рабочей температуры, а не комнатной. В системах пассивного охлаждения (радиаторы) оптимальны покрытия с высокой ε в инфракрасном диапазоне (анодированный алюминий, керамические эмали). Для снижения теплопотерь в криогенных установках применяют материалы с низкой ε (полированные металлы, золочение).
Факторы, влияющие на степень черноты материалов
Степень черноты (ε) материалов определяется их способностью излучать тепловую энергию и зависит от химического состава, микроструктуры и состояния поверхности. Для металлов с высокой электропроводностью, таких как медь (ε ≈ 0,02–0,05) или алюминий (ε ≈ 0,04–0,1), степень черноты минимальна из-за низкой поглощательной способности свободных электронов. Оксидные пленки на поверхности, например, Al₂O₃ на алюминии, увеличивают ε до 0,2–0,4 за счет изменения оптических свойств. Неметаллы, такие как керамика (ε ≈ 0,7–0,9) или углеродные материалы (ε ≈ 0,8–0,95), демонстрируют высокие значения из-за сильного поглощения в инфракрасном диапазоне.
Температура существенно влияет на степень черноты: для большинства металлов ε растет с повышением температуры из-за увеличения колебаний кристаллической решетки и роста концентрации фононов. Например, у вольфрама при 300 К ε ≈ 0,03, а при 2000 К – до 0,3. Для диэлектриков зависимость обратная: у оксида алюминия ε снижается с 0,8 при 300 К до 0,4 при 1500 К. При расчетах теплообмена критически важно использовать данные ε, соответствующие рабочей температуре материала, так как ошибка в 0,1 может привести к погрешности в тепловом потоке до 20%.
Шероховатость поверхности увеличивает степень черноты за счет многократного отражения излучения в микронеровностях. Полированные металлы имеют ε на 30–50% ниже, чем шероховатые аналоги: для стали ε меняется от 0,1 (полированная) до 0,5 (окисленная шероховатая). При проектировании теплообменных систем рекомендуется учитывать не только исходную шероховатость, но и ее изменение в процессе эксплуатации из-за коррозии или осаждения частиц. Для точных расчетов используют профилометрические данные Ra или Rz, коррелирующие с ε.
Длина волны излучения критична для селективных материалов: золото отражает 98% видимого света (ε ≈ 0,02), но поглощает до 70% в инфракрасном диапазоне (ε ≈ 0,7). В солнечных коллекторах применяют покрытия с высоким ε в ИК-области (например, TiNOx, ε ≈ 0,95) и низким в видимой (ε ≈ 0,05), чтобы максимизировать поглощение солнечной энергии и минимизировать тепловые потери. При выборе материалов для терморегуляции космических аппаратов учитывают спектральные зависимости ε, так как в вакууме теплообмен происходит преимущественно излучением.
Как температура поверхности меняет излучательную способность металлов и диэлектриков
Излучательная способность (степень черноты) металлов и диэлектриков зависит от температуры нелинейно, но характер этой зависимости принципиально различается. Для чистых металлов степень черноты в инфракрасном диапазоне растет с повышением температуры из-за увеличения концентрации свободных электронов и их рассеяния на фононах. Например, у полированной меди при 300 К степень черноты составляет ~0,02, а при 800 К – уже ~0,15. У алюминия аналогичный показатель меняется с 0,04 до 0,2 при нагреве от 300 до 900 К. Этот эффект обусловлен ростом электрического сопротивления, которое пропорционально температуре в первом приближении (закон Видемана–Франца).
Диэлектрики ведут себя иначе: их излучательная способность часто снижается с ростом температуры, особенно в среднем и дальнем ИК-диапазонах. Причина – уменьшение коэффициента поглощения из-за термического расширения кристаллической решетки и ослабления колебательных мод. Так, у кварцевого стекла степень черноты падает с 0,95 при 300 К до 0,85 при 1000 К на длине волны 10 мкм. Для оксида алюминия (Al₂O₃) аналогичное снижение наблюдается в диапазоне 5–20 мкм: с 0,9 при 400 К до 0,75 при 1500 К. Исключение – материалы с фазовыми переходами (например, диоксид ванадия VO₂), где степень черноты может резко меняться в узком температурном интервале (~68 °C).
- Металлы: степень черноты растет с температурой из-за увеличения электрон-фононного взаимодействия. Эмпирическая зависимость для многих металлов описывается формулой ε(T) = ε₀ + k·T, где ε₀ – базовая степень черноты при 0 К, k – коэффициент (~10⁻⁴–10⁻³ К⁻¹).
- Диэлектрики: степень черноты снижается из-за уменьшения плотности фононных состояний. Для керамик и стекол характерна зависимость ε(T) ≈ ε₀·(1 − α·ΔT), где α – температурный коэффициент (~10⁻⁵–10⁻⁴ К⁻¹).
- Полупроводники: поведение смешанное. Например, у кремния степень черноты растет до ~600 К (из-за генерации носителей заряда), затем стабилизируется или падает.
Практическое значение температурной зависимости проявляется в теплообмене и термографии. При проектировании высокотемпературных печей или радиаторов необходимо учитывать, что металлические поверхности становятся более «черными» при нагреве, увеличивая тепловые потери излучением. Например, вольфрамовая нить лампы накаливания при 2800 К имеет степень черноты ~0,35, тогда как при комнатной температуре – всего 0,05. Для диэлектриков ситуация обратная: керамические теплозащитные покрытия (например, ZrO₂) теряют эффективность при высоких температурах из-за снижения излучательной способности. В системах пассивного охлаждения (радиаторы космических аппаратов) это требует подбора материалов с минимальной температурной зависимостью ε.
Для точного прогнозирования поведения материалов рекомендуется использовать спектральные данные, а не интегральные значения степени черноты. Например, у нержавеющей стали AISI 304 при 1 мкм степень черноты растет с 0,35 (300 К) до 0,6 (1000 К), а при 10 мкм – с 0,1 до 0,3. Для диэлектриков критичен выбор рабочего диапазона длин волн: оксид магния (MgO) сохраняет высокую степень черноты (~0,9) в видимом диапазоне до 1500 К, но резко теряет ее в ИК-области. При расчетах теплового баланса следует применять модели, учитывающие температурную зависимость оптических констант (например, модель Друде для металлов или осцилляторную модель Лоренца для диэлектриков).
Влияние шероховатости и микрорельефа на коэффициент черноты при разных длинах волн
Для диэлектриков зависимость иная: при λ = 0,5 мкм шероховатость Ra = 0,2 мкм повышает ε оксида алюминия с 0,1 до 0,3, но при λ = 5 мкм эффект снижается до 0,25. Причина – в изменении механизма рассеяния: на коротких волнах преобладает геометрическая оптика, на длинных – волновые эффекты, нивелирующие влияние микрорельефа.
Микрорельеф с периодической структурой (например, пирамиды или канавки) может селективно усиливать поглощение на определённых длинах волн. Для кремния с пирамидами высотой 2 мкм коэффициент черноты достигает 0,95 при λ = 1,5 мкм, но падает до 0,6 при λ = 3 мкм. Оптимальный период структуры для максимизации ε в ИК-диапазоне (8–12 мкм) – 3–5 мкм, что подтверждено экспериментами с лазерной обработкой поверхности.
Влияние шероховатости на металлы зависит от состояния окисной плёнки. Для алюминия с Ra = 1 мкм ε при λ = 2 мкм возрастает с 0,05 (полированная поверхность) до 0,25, но при наличии оксидного слоя толщиной 50 нм – до 0,4. Оксид увеличивает эффективную площадь рассеяния, особенно в среднем ИК-диапазоне (3–8 мкм), где его показатель преломления резко меняется.
При λ > 20 мкм шероховатость перестаёт быть определяющим фактором: для Ra = 5 мкм и λ = 50 мкм изменение ε не превышает 2–3%. Здесь доминируют объёмные свойства материала, а микрорельеф лишь незначительно корректирует угловое распределение излучения. Исключение – поверхности с фрактальной структурой, где ε может оставаться высоким (0,8–0,9) даже на длинных волнах.
Для практических применений в тепловизионных системах рекомендуется выбирать Ra в диапазоне 0,3–0,8 мкм при работе в диапазоне 3–5 мкм и 1–3 мкм – для 8–12 мкм. Превышение этих значений ведёт к росту диффузного отражения, что снижает контрастность изображений. Пример: анодированный алюминий с Ra = 0,5 мкм обеспечивает ε = 0,85 при λ = 4 мкм, но при Ra = 2 мкм – только 0,7.
Лазерная обработка позволяет создавать микрорельеф с заданными параметрами. Для стали AISI 304 фемтосекундный лазер формирует структуры с периодом 1,5 мкм и глубиной 0,8 мкм, повышая ε с 0,1 до 0,7 при λ = 1,5 мкм. Однако при λ = 10 мкм эффект снижается до 0,4 из-за изменения условий интерференции в микроканавках.
Контроль шероховатости критичен для материалов с низкой собственной чернотой. Для меди с Ra = 0,1 мкм ε при λ = 2 мкм составляет 0,03, но при Ra = 1 мкм – 0,15. Дальнейшее увеличение Ra до 5 мкм даёт лишь незначительный прирост (до 0,18), что указывает на насыщение эффекта. Оптимальная стратегия – комбинирование шероховатости с покрытиями (например, чёрный хром), где Ra = 0,5 мкм обеспечивает ε = 0,95 в диапазоне 0,5–20 мкм.
Роль оксидных пленок и загрязнений в изменении излучательных характеристик материалов
Оксидные пленки на поверхности металлов формируются при взаимодействии с кислородом воздуха даже при комнатной температуре, но их толщина и структура зависят от условий эксплуатации. Для алюминия толщина естественной оксидной пленки составляет 2–5 нм, однако при нагреве до 500°C она увеличивается до 100–200 нм, что приводит к росту степени черноты с 0,05 до 0,3–0,5. В случае меди оксидный слой (Cu₂O и CuO) при 300°C достигает 1 мкм, повышая излучательную способность с 0,02 до 0,6–0,8. Эти изменения критичны для расчетов теплообмена в энергетических установках, где погрешность в 0,1 единицы степени черноты может исказить тепловой баланс на 15–20%.
Загрязнения поверхности делятся на органические (масла, пыль) и неорганические (соли, сажа). Органические пленки толщиной 1–10 мкм снижают степень черноты металлов на 20–40% за счет отражения ИК-излучения, особенно в диапазоне 3–10 мкм. Например, сталь с чистотой поверхности Ra 0,1 мкм имеет степень черноты 0,12, но при наличии масляной пленки – 0,07–0,09. Неорганические загрязнения, такие как сульфаты или хлориды, напротив, увеличивают излучательную способность: слой сажи толщиной 50 мкм на алюминии повышает ε до 0,95. Для точного прогнозирования необходимо учитывать не только состав, но и распределение загрязнений – равномерные слои влияют сильнее, чем локальные пятна.
- Температурная зависимость: оксидные пленки на титане (TiO₂) при 600°C увеличивают ε с 0,2 до 0,5, но при 800°C – до 0,7 из-за фазового перехода рутила в анатаз.
- Влажность: гидратация оксидов (например, Fe₂O₃ → FeOOH) на стали повышает степень черноты на 30–50% за счет изменения оптических свойств.
- Шероховатость: оксидные слои на шероховатых поверхностях (Ra > 1 мкм) усиливают рассеяние излучения, увеличивая ε на 10–25% по сравнению с гладкими аналогами.
В промышленных условиях оксидные пленки часто сочетаются с технологическими загрязнениями. Например, в прокатном производстве на поверхности стали образуется слой окалины (FeO, Fe₃O₄, Fe₂O₃) толщиной 50–200 мкм, который повышает степень черноты до 0,8–0,95. Однако при последующей обработке (травлении, шлифовке) ε снижается до 0,3–0,5. Для контроля рекомендуется использовать спектрофотометры с диапазоном 2–20 мкм: оксиды железа имеют пики поглощения при 5 и 10 мкм, а органические загрязнения – при 3,4 и 7,2 мкм.
Методы удаления оксидных пленок и загрязнений напрямую влияют на излучательные характеристики. Химическое травление в растворах HCl (10–15%) для стали или NaOH (5%) для алюминия снижает ε на 40–60%, но оставляет микрорельеф, который может вновь удерживать загрязнения. Механическая очистка (пескоструйная обработка) повышает шероховатость, увеличивая ε на 15–30%. Оптимальным считается комбинированный подход: сначала химическое удаление оксидов, затем ультразвуковая очистка в деионизированной воде с последующей сушкой в инертной атмосфере.
Для стабилизации излучательных свойств применяют защитные покрытия. Анодирование алюминия создает пористый слой Al₂O₃ толщиной 10–50 мкм с ε = 0,7–0,9, устойчивый к окислению до 1000°C. На стали используют термодиффузионные покрытия (например, хромирование), которые формируют слой Cr₂O₃ с ε = 0,6–0,8. Однако такие покрытия эффективны только при толщине не менее 5 мкм – более тонкие слои не обеспечивают равномерного распределения излучательных свойств. Критерием выбора метода служит рабочая температура: для низкотемпературных применений (<300°C) достаточно анодирования, для высокотемпературных (>600°C) – термодиффузионных покрытий.
В расчетах теплообмена необходимо учитывать динамику изменения степени черноты. Например, в газовых турбинах оксидные пленки на лопатках из никелевых сплавов (NiO, Cr₂O₃) за 1000 часов эксплуатации при 900°C увеличивают ε с 0,3 до 0,6, что требует корректировки коэффициентов теплоотдачи каждые 200–300 часов. Для мониторинга рекомендуется использовать инфракрасные пирометры с коррекцией на степень черноты: приборы с диапазоном 8–14 мкм позволяют детектировать изменения ε с точностью ±0,02. В условиях циклического нагрева (например, в печах) оксидные пленки склонны к растрескиванию, что приводит к скачкообразному росту ε на 0,1–0,2 – этот эффект необходимо закладывать в модели теплообмена.
Загрузка...
