Как называются провода соединяющие генератор с нагрузкой

В электротехнике провода, соединяющие генератор с нагрузкой, называются силовыми кабелями или линиями электропередачи (ЛЭП). В зависимости от контекста и мощности системы используются разные термины: в автомобильной электрике это провода генератора, в промышленных сетях – питающие кабели, а в бытовых установках – провода от источника к потребителю. Правильное наименование зависит от напряжения, тока и условий эксплуатации.

Для систем постоянного тока (например, автомобильных) применяются провода сечением от 4 до 50 мм², рассчитанные на токи до 200 А. В промышленных сетях переменного тока (380 В и выше) используются кабели с алюминиевыми или медными жилами сечением 16–240 мм², защищенные изоляцией из ПВХ, сшитого полиэтилена или резины. Выбор материала проводника критичен: медь имеет удельное сопротивление 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м, что влияет на потери напряжения.

При расчете сечения провода учитывают допустимое падение напряжения (не более 5% для силовых цепей) и плотность тока. Для медных проводов рекомендуется плотность 4–6 А/мм², для алюминиевых – 2–4 А/мм². Например, при токе 50 А минимальное сечение медного провода составит 10 мм², алюминиевого – 16 мм². Превышение этих значений ведет к перегреву и снижению КПД системы.

В высоковольтных линиях (110 кВ и выше) используются неизолированные провода из алюминиевых сплавов с стальным сердечником (марки АС), выдерживающие механические нагрузки и коронные разряды. Для подземных линий применяют бронированные кабели (АВБбШв, ВБбШв) с защитой от влаги и повреждений. В условиях повышенной вибрации (например, в судовых установках) используют гибкие кабели с многопроволочными жилами (КГ, РПШ).

При монтаже важно соблюдать требования ПУЭ: расстояние между проводами должно исключать короткое замыкание, а крепление – предотвращать провисание и механические повреждения. Для соединений используют опрессовку, пайку или болтовые зажимы с антикоррозийным покрытием. В системах с частыми перегрузками рекомендуется устанавливать термоусадочные муфты или самовосстанавливающуюся изоляцию.

Провода от генератора к нагрузке: как называются и где применяются

Провода, соединяющие генератор с нагрузкой, называются силовыми кабелями или линиями электропередачи (ЛЭП) в зависимости от масштаба системы. В бытовых и промышленных установках чаще используют термин «силовые провода», а в энергетике – «линии электропередачи». Выбор названия зависит от напряжения, мощности и области применения.

В промышленных генераторных установках (дизель-генераторы, газопоршневые агрегаты) используют кабели питания нагрузки. Они бывают одно- и трехфазными, с сечением от 16 до 300 мм². Для напряжений 400 В и выше применяют бронированные кабели (например, ВБбШв) или самонесущие изолированные провода (СИП) при воздушной прокладке.

• СИП (самонесущий изолированный провод) – для воздушных ЛЭП до 1 кВ, выдерживает нагрузки до 240 А, устойчив к УФ-излучению и атмосферным воздействиям.
• ВВГнг – негорючий кабель для стационарной прокладки в помещениях, сечение до 240 мм², рабочее напряжение до 1 кВ.
• КГ (кабель гибкий) – для подвижных соединений, например, в передвижных электростанциях, сечение до 120 мм².

В солнечных электростанциях провода от инвертора к нагрузке называют кабелями постоянного тока (DC) или AC-кабелями (для переменного тока). DC-кабели (например, PV1-F) рассчитаны на напряжение до 1500 В и ток до 50 А, имеют двойную изоляцию для защиты от влаги и механических повреждений. AC-кабели (типа NYM) используют для подключения инвертора к сети или потребителям.

При выборе проводов учитывают:

1. Ток нагрузки – сечение провода должно соответствовать максимальному току (например, 10 мм² для 50 А при 220 В).
2. Напряжение – для высоковольтных систем (6–35 кВ) применяют кабели с бумажно-масляной или сшитой полиэтиленовой изоляцией (например, АПвПу).
3. Условия эксплуатации – для улицы выбирают кабели с защитной оболочкой (ПвБбШв), для помещений – с негорючей изоляцией (ВВГнг-LS).

Ошибки при подборе проводов приводят к перегреву, потерям напряжения и авариям. Например, использование провода сечением 2,5 мм² для нагрузки 30 А вызовет нагрев до 100°C и оплавление изоляции. Для расчета сечения используют формулу: S = (I × L × 2) / (γ × ΔU), где S – сечение (мм²), I – ток (А), L – длина линии (м), γ – удельная проводимость меди (57 м/Ом·мм²), ΔU – допустимое падение напряжения (обычно 5%).

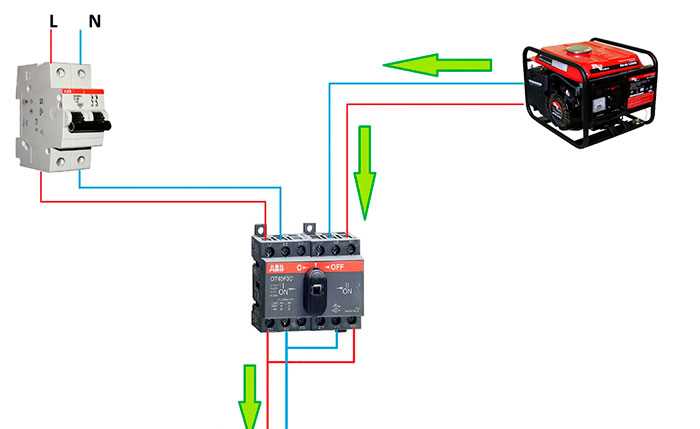

Какие термины используют для обозначения проводов между генератором и потребителем

В электротехнике провода, соединяющие генератор с нагрузкой, чаще всего называют линиями электропередачи (ЛЭП) или силовыми кабелями. Термин «ЛЭП» применяется для воздушных и кабельных линий высокого напряжения (от 0,4 кВ и выше), где важны параметры сечения, материала (алюминий, медь) и изоляции. Для низковольтных систем (до 1000 В) используют понятие питающие провода или силовые проводники, особенно в промышленных сетях и бытовых установках. В автомобильной электрике аналогичные провода обозначают как провода генератора или плюсовой/минусовой кабель, подчеркивая их функцию передачи тока от источника к аккумулятору и потребителям.

В спецификациях и схемах встречаются уточняющие термины: фазный провод (для переменного тока), нулевой провод (нейтраль) и заземляющий проводник. Для постоянного тока применяют плюсовой (+) и минусовой (–) провод, а в системах с несколькими генераторами – синхронизирующие кабели. В энергетике высоковольтные линии делят на магистральные (основные) и распределительные (ответвления к подстанциям). При выборе сечения проводов руководствуются ГОСТ 31996-2012, где нормированы допустимые токовые нагрузки в зависимости от материала и условий прокладки.

Для точной идентификации в проектах используют маркировку: ПВ (провод с ПВХ-изоляцией), АВВГ (алюминиевый кабель с ПВХ-оболочкой), КГ (гибкий кабель для подвижных соединений). В системах автоматики и управления провода от генератора к нагрузке могут называть цепями питания или силовыми шинами, если речь идет о сборных шинопроводах. При монтаже критически важно соблюдать цветовую маркировку: желто-зеленый – заземление, синий – нейтраль, остальные цвета – фазы (в РФ по ГОСТ Р 50462-2009).

Основные типы кабелей для передачи энергии от генератора к нагрузке

Для передачи электроэнергии от генератора к потребителю применяют кабели с различными характеристиками, определяемыми напряжением, током, условиями эксплуатации и материалом проводника. Наиболее распространены медные и алюминиевые кабели, каждый из которых имеет свои преимущества. Медь обеспечивает меньшее сопротивление (0,0175 Ом·мм²/м против 0,028 Ом·мм²/м у алюминия), что снижает потери мощности на длинных участках, но дороже и тяжелее. Алюминий, несмотря на более высокое сопротивление, легче и дешевле, что делает его предпочтительным для воздушных линий электропередач.

Силовые кабели с изоляцией из сшитого полиэтилена (СПЭ) вытесняют традиционные бумажно-масляные конструкции благодаря высокой термостойкости (до 90°C в длительном режиме) и устойчивости к влаге. Они рассчитаны на напряжение до 500 кВ и применяются в подземных и подводных линиях. Для внутренней разводки в зданиях используют кабели с ПВХ-изоляцией (например, ВВГ), которые дешевле, но ограничены рабочей температурой до 70°C и напряжением до 1 кВ.

Гибкие кабели, такие как КГ или РПШ, необходимы для подключения мобильных генераторов или передвижных установок. Их многопроволочная жила (класс гибкости 4–5 по ГОСТ 22483) выдерживает частые изгибы без повреждений. Для экстремальных условий (высокие температуры, агрессивные среды) применяют кабели с силиконовой изоляцией (например, ПРС), сохраняющие эластичность при температурах от -60°C до +180°C.

Самонесущие изолированные провода (СИП) используют в воздушных линиях низкого и среднего напряжения (до 35 кВ). Их конструкция исключает короткие замыкания при схлестывании проводов, а изоляция из светостабилизированного полиэтилена устойчива к ультрафиолету. СИП-4, например, рассчитан на ток до 200 А при сечении 50 мм² и не требует дополнительных опорных тросов, что снижает затраты на монтаж.

Для передачи постоянного тока высокого напряжения (HVDC) применяют специальные кабели с бумажно-пропитанной или полимерной изоляцией. Они минимизируют потери на корону и позволяют передавать мощность на расстояния свыше 1000 км с КПД до 95%. Например, кабель NordLink между Норвегией и Германией имеет напряжение ±525 кВ и пропускную способность 1400 МВт.

Бронированные кабели (например, АВБбШв) защищены стальной лентой или проволокой от механических повреждений и грызунов. Их используют в грунтах с высокой вероятностью повреждений или в шахтах. Броня увеличивает вес и стоимость, но продлевает срок службы до 30–40 лет. Для химически активных сред выбирают кабели с оболочкой из полиэтилена или свинца (например, АСБ2л).

Кабели с низким дымовыделением и безгалогенной изоляцией (LSZH) обязательны для применения в общественных зданиях и транспорте. При пожаре они выделяют минимум токсичных газов и дыма, что критично для эвакуации. Пример – кабель ВВГнг-LS, который соответствует требованиям ГОСТ Р 53315-2009 и используется в метро, больницах и аэропортах.

Выбор кабеля зависит от расчетных параметров: сечения (определяется по току и допустимым потерям), типа изоляции (зависит от температуры и среды), механической прочности и нормативных требований. Например, для подключения дизель-генератора мощностью 100 кВт при напряжении 400 В потребуется кабель сечением 70 мм² (медь) или 95 мм² (алюминий) с изоляцией, рассчитанной на ток не менее 180 А. Неправильный выбор приводит к перегреву, потерям энергии или авариям.

Как выбрать сечение проводов в зависимости от мощности нагрузки

Сечение провода определяет его способность передавать ток без перегрева. Основной параметр – плотность тока, измеряемая в амперах на квадратный миллиметр (А/мм²). Для медных проводов допустимая плотность составляет 6–10 А/мм² в зависимости от условий эксплуатации: в закрытых помещениях – до 10 А/мм², на открытом воздухе или в земле – 6–8 А/мм². Алюминиевые провода требуют увеличения сечения на 30–50% из-за худшей проводимости.

Расчет начинается с определения тока нагрузки по формуле I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение (220 В для однофазной сети, 380 В для трехфазной), cosφ – коэффициент мощности (0,8–1,0 для большинства бытовых приборов). Например, для нагрузки 5 кВт при 220 В и cosφ = 0,9 ток составит 5000 / (220 × 0,9) ≈ 25,3 А. По таблице ПУЭ для медного провода в закрытой проводке выбирают сечение 2,5 мм² (допустимый ток 27 А).

При прокладке кабеля на большие расстояния учитывают падение напряжения. Формула ΔU = (2 × I × L × ρ) / S, где L – длина линии в метрах, ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), S – сечение провода. Для 5 кВт нагрузки на расстоянии 30 м при допустимом падении 5% (11 В) минимальное сечение составит (2 × 25,3 × 30 × 0,0175) / 11 ≈ 2,4 мм². Округляют до ближайшего стандартного значения – 4 мм².

Для трехфазных систем ток рассчитывают по формуле I = P / (√3 × U × cosφ). При мощности 15 кВт, напряжении 380 В и cosφ = 0,8 ток равен 15000 / (1,73 × 380 × 0,8) ≈ 28,5 А. Сечение медного провода выбирают 4 мм² (допустимый ток 35 А). Для алюминиевых аналогов – 6 мм². При использовании автоматических выключателей номинал должен быть на 10–20% выше расчетного тока, чтобы избежать ложных срабатываний.

В условиях повышенной температуры (выше 25°C) допустимый ток снижается. Поправочный коэффициент для 35°C – 0,94, для 40°C – 0,87. Например, провод 2,5 мм² при 40°C выдержит не 27 А, а 27 × 0,87 ≈ 23,5 А. В таких случаях увеличивают сечение или применяют провода с термостойкой изоляцией (например, ПВХ с рабочей температурой до 70°C).

Для импульсных нагрузок (электродвигатели, сварочные аппараты) учитывают пусковые токи, которые в 5–7 раз превышают номинальные. Например, двигатель мощностью 3 кВт с пусковым током 21 А требует провода сечением не менее 4 мм² (медный), несмотря на номинальный ток 6,8 А. Временное превышение тока не должно приводить к нагреву выше 65°C для ПВХ-изоляции.

При выборе провода избегают запаса сечения более 20% от расчетного – это увеличивает стоимость и усложняет монтаж. Для стационарной проводки используют кабели с монолитной жилой (ВВГ, NYM), для подвижных соединений – многопроволочные (ПВС, КГ). Маркировка должна соответствовать ГОСТ: например, ВВГ 3×2,5 – трехжильный медный кабель с сечением 2,5 мм² в ПВХ-изоляции.

Маркировка и стандарты проводов для подключения генераторов

Провода от генератора к нагрузке маркируются по ГОСТ 22483-2012 и ГОСТ 31996-2012, где ключевыми параметрами выступают сечение, материал жил и класс гибкости. Для стационарных генераторов мощностью до 10 кВт применяют кабели с медными жилами сечением от 10 до 25 мм² (например, ВВГнг-LS 3×16), а для мобильных установок – гибкие провода типа КГ 3×25 или КГ-ХЛ 3×35 с резиновой изоляцией, устойчивой к вибрациям и низким температурам. Маркировка включает буквенно-цифровой код: первая буква обозначает материал жилы (А – алюминий, отсутствие буквы – медь), вторая – тип изоляции (В – ПВХ, Р – резина), третья – конструктивные особенности (Г – гибкий, нг – негорючий).

Международные стандарты IEC 60228 и UL 83 регламентируют допустимые токовые нагрузки и сопротивление жил. Например, провод сечением 16 мм² по IEC выдерживает ток до 85 А при температуре окружающей среды +30°C, а по UL 83 – до 90 А. Для генераторов с напряжением 380 В рекомендуется использовать 5-жильные кабели (3 фазы + ноль + заземление), где сечение нулевого провода должно составлять не менее 50% от фазного. При прокладке в земле или кабельных лотках применяют бронированные кабели типа АВБбШв или ВБбШв с защитным слоем из стальных лент, предотвращающим механические повреждения.

При выборе проводов учитывают коэффициент запаса по току (не менее 1,25 для длительной работы) и условия эксплуатации. Для генераторов, работающих в условиях повышенной влажности или химически агрессивной среды, используют кабели с изоляцией из сшитого полиэтилена (ПвВГнг) или фторопласта (Ф-4). Заземляющий проводник должен иметь сечение не менее 10 мм² для медных жил и 16 мм² для алюминиевых, а его цветовая маркировка – желто-зеленый по ГОСТ Р 50462-2009. При подключении к нагрузке свыше 50 кВт сечение проводов рассчитывают по формуле I = P/(√3 × U × cosφ), где I – ток, P – мощность, U – напряжение, cosφ – коэффициент мощности.

Распространённые ошибки при выборе и монтаже соединительных кабелей

Одна из ключевых ошибок – игнорирование сечения провода. Например, для генератора мощностью 6 кВт при напряжении 220 В требуется кабель с сечением не менее 10 мм² (медный). Использование провода 4 мм² приведёт к перегреву, падению напряжения до 10–15% и риску возгорания. Расчёт ведётся по формуле: S = (P × L × 2) / (γ × ΔU × U), где S – сечение, P – мощность, L – длина линии, γ – удельная проводимость меди (57 м/Ом·мм²), ΔU – допустимое падение напряжения (обычно 5%), U – напряжение. Пренебрежение этой формулой – прямой путь к неэффективной работе системы.

Неправильный выбор материала жил – вторая частая проблема. Алюминиевые кабели дешевле, но имеют удельное сопротивление в 1,6 раза выше меди, что требует увеличения сечения на 60% для той же нагрузки. Кроме того, алюминий окисляется на воздухе, образуя плёнку с высоким сопротивлением, что ухудшает контакт. Для соединений с генератором рекомендуется только медь, особенно при токах свыше 20 А. Исключение – временные линии с тщательной зачисткой и использованием антиокислительных паст.

Типичные ошибки монтажа:

• Скрутки без пайки или обжимных гильз – контакт со временем ослабевает, растёт сопротивление. Для силовых линий используйте только опрессовку или сварку.
• Укладка кабеля вблизи горячих поверхностей (например, выхлопной трубы генератора) – изоляция ПВХ теряет свойства при температуре выше 70°C, силиконовая выдерживает до 200°C.
• Отсутствие защиты от механических повреждений – кабель должен прокладываться в гофре или металлорукаве, если есть риск сдавливания или истирания.
• Использование одножильных проводов для подвижных соединений – многожильные кабели (например, КГ) выдерживают до 10 000 циклов изгиба, одножильные ломаются после 100–200.

Недооценка условий эксплуатации приводит к преждевременному выходу кабеля из строя. Для уличного монтажа подходит только кабель с индексом «нг-LS» (не распространяет горение, низкое дымо- и газовыделение) или «FR» (огнестойкий). При температуре ниже -20°C стандартная изоляция трескается – требуется морозостойкий кабель (например, ПВСнг-М). Влажная среда требует герметичных разъёмов и кабеля с индексом «в» (водонепроницаемый). Пренебрежение этими требованиями сокращает срок службы кабеля в 3–5 раз.
