Предохранитель в усилителе звука – не просто защитный элемент, а критически важный компонент, от которого зависит стабильность работы и безопасность всей системы. Неправильный выбор может привести к перегреву проводки, выходу из строя усилителя или даже возгоранию. Основная задача предохранителя – разорвать цепь при превышении допустимого тока, предотвращая повреждение оборудования. Однако не все предохранители одинаковы: их параметры должны строго соответствовать характеристикам усилителя и силовой проводки.
Первый шаг – определение номинального тока предохранителя. Для этого нужно знать мощность усилителя и напряжение бортовой сети автомобиля (обычно 12–14,4 В). Формула расчёта: I = P / U, где I – ток в амперах, P – мощность усилителя в ваттах, U – напряжение. Например, для усилителя мощностью 600 Вт при напряжении 13,8 В расчётный ток составит около 43,5 А. Однако предохранитель выбирается с запасом в 20–30%, чтобы избежать ложных срабатываний. В данном случае оптимальным будет предохранитель на 50–60 А.
Тип предохранителя также имеет значение. Для усилителей чаще всего используют AGU (стеклянные), ANL (плоские) или Mega (высокотоковые). AGU подходят для маломощных систем (до 300 Вт), но их контакты склонны к окислению. ANL выдерживают токи до 300 А и надёжнее в эксплуатации. Mega-предохранители – лучший выбор для мощных установок (от 1000 Вт), так как обеспечивают минимальное сопротивление и высокую стабильность. Важно: предохранитель должен устанавливаться как можно ближе к аккумулятору (не далее 30 см), чтобы защитить всю силовую линию.
Материал корпуса предохранителя влияет на его долговечность. Пластиковые держатели дешевле, но менее устойчивы к нагреву. Металлические (например, латунные) обеспечивают лучший теплоотвод и надёжный контакт. Также стоит обратить внимание на скорость срабатывания: для усилителей подходят быстродействующие предохранители (класс F или FF), которые реагируют на перегрузку за доли секунды. Медленные предохранители (класс T) использовать не рекомендуется – они могут не успеть защитить оборудование при резком скачке тока.
Не забывайте о сечении силового провода. Предохранитель должен соответствовать его пропускной способности. Например, провод сечением 4 AWG (21,2 мм²) рассчитан на ток до 150 А, но если усилитель потребляет 80 А, предохранитель на 100 А будет избыточным. В таких случаях лучше выбрать предохранитель на 80–90 А, чтобы защитить провод от перегрева. Проверяйте соответствие параметров по таблицам производителей проводов и предохранителей – это убережёт от ошибок.
Какие параметры усилителя нужно знать перед выбором предохранитетеля
Первый и ключевой параметр – максимальная потребляемая мощность усилителя в ваттах (W). Она указывается в технической документации или на шильдике устройства. Для расчёта номинала предохранителя используйте формулу: ток (A) = мощность (W) / напряжение питания (V). Например, усилитель на 600 Вт при напряжении 12 В потребует предохранитель не менее 50 А (600/12). Однако всегда выбирайте предохранитель с запасом 10–20%, чтобы избежать ложных срабатываний при пиковых нагрузках.
Второй параметр – тип питания: постоянное (DC) или переменное (AC) напряжение. Для автомобильных усилителей с питанием 12–14 В DC используются предохранители типа AGU, ANL или mini-ANL, рассчитанные на высокие токи. Стационарные усилители с питанием 220 В AC требуют предохранителей с быстродействующим срабатыванием (например, керамические или стеклянные), соответствующих классу защиты устройства (обычно 3–10 А). Уточните в инструкции рекомендуемый тип предохранителя – некоторые модели чувствительны к задержке срабатывания.
Третий параметр – чувствительность усилителя к перегрузкам. Если устройство имеет встроенную защиту от короткого замыкания или перегрева, допустимо использовать предохранитель с номиналом ближе к расчётному току. Для усилителей без таких систем выбирайте предохранитель с минимальным запасом (5–10%) и быстродействием не более 10 мс. Проверьте также сечение питающих проводов: предохранитель должен соответствовать их допустимой токовой нагрузке, иначе он не защитит цепь эффективно.
Как рассчитать номинал предохранителя по мощности и напряжению
Номинал предохранителя для усилителя определяется по двум ключевым параметрам: потребляемой мощности и напряжению питания. Основная формула расчёта тока предохранителя выглядит так: I = P / U, где I – ток в амперах, P – мощность усилителя в ваттах, U – напряжение питания в вольтах. Например, для усилителя мощностью 500 Вт при напряжении 12 В расчётный ток составит 41,67 А. Однако это теоретическое значение – на практике номинал предохранителя должен быть выше на 20–30% для учёта пусковых токов и кратковременных перегрузок.
Пусковые токи усилителей могут превышать номинальные в 2–5 раз, особенно при воспроизведении низкочастотных сигналов. Если не учесть этот фактор, предохранитель будет срабатывать при каждом включении или резком увеличении громкости. Для усилителей класса AB или D с импульсным питанием рекомендуется умножать расчётный ток на коэффициент 1,5–2. В случае с примером выше (41,67 А) оптимальный номинал предохранителя составит 60–80 А.
При выборе предохранителя важно учитывать не только его номинал, но и тип. Для автомобильных усилителей подходят быстродействующие предохранители (например, ANL или AGU), которые реагируют на перегрузку за доли секунды. Медленные предохранители (типа «Slow Blow») используются реже, так как они допускают кратковременные превышения тока, что может привести к повреждению усилителя. Всегда сверяйтесь с документацией производителя – некоторые модели требуют строго определённого типа предохранителя.
Напряжение питания влияет на выбор предохранителя не только через расчёт тока, но и через его собственное рабочее напряжение. Предохранитель должен быть рассчитан на напряжение не ниже, чем у системы питания. Для 12-вольтовых автомобильных систем подойдут предохранители на 32 В или выше, а для 24-вольтовых – на 58 В и более. Использование предохранителя с заниженным напряжением может привести к его разрушению даже при штатной работе.
Неправильный расчёт номинала предохранителя приводит к двум крайностям: слишком низкий номинал вызовет ложные срабатывания, а завышенный – не защитит усилитель от перегрузки. В первом случае страдает удобство эксплуатации, во втором – безопасность оборудования. Для точного подбора проверьте реальное энергопотребление усилителя с помощью мультиметра или токовых клещей под нагрузкой. Измерения проводятся при максимальной громкости и характерной для вашего использования музыкальной программе.
Дополнительные факторы, влияющие на выбор предохранителя:
- Длина и сечение проводов питания – падение напряжения на длинных проводах требует корректировки номинала.
- Температурные условия – в жарком подкапотном пространстве предохранитель может срабатывать раньше.
- Наличие конденсаторов в цепи питания – они сглаживают пусковые токи, позволяя использовать предохранитель ближе к расчётному значению.
- Тип нагрузки – сабвуферные усилители потребляют больше тока на низких частотах, чем широкополосные.
После установки предохранителя протестируйте систему в разных режимах. Если предохранитель сгорает при нормальной работе, увеличьте номинал на 10–15% и повторите проверку. Если проблема сохраняется, ищите неисправности в усилителе или проводке. Никогда не заменяйте предохранитель на более мощный без предварительного расчёта – это лишает систему защиты и может привести к возгоранию.

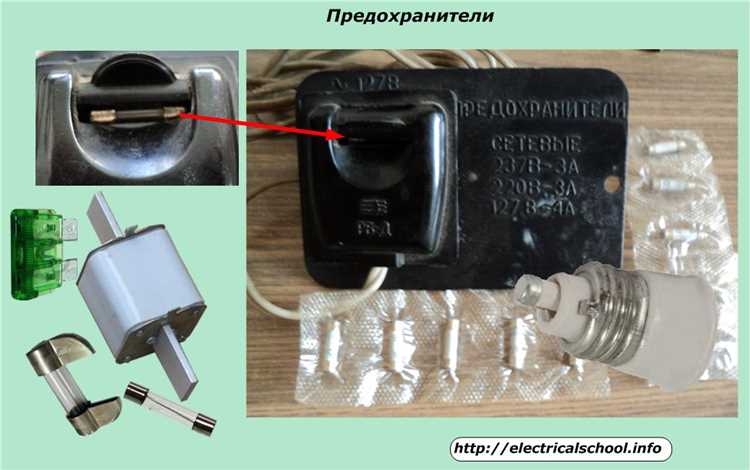

Какие типы предохранителей подходят для автомобильных и домашних усилителей
Выбор предохранителя зависит от типа усилителя, его мощности и условий эксплуатации. Для автомобильных систем критически важны компактность и устойчивость к вибрациям, тогда как домашние усилители требуют стабильности при длительных нагрузках. Основные типы предохранителей, применяемых в аудиотехнике: плавкие, автоматические и термопредохранители. Каждый из них решает специфические задачи, но не все универсальны.
Плавкие предохранители – самый распространённый вариант для автомобильных усилителей. Они делятся на три подтипа:
- AGU (Automotive Glass Tube) – стеклянные трубки с металлическими колпачками, рассчитаны на токи до 60 А. Часто используются в моноблочных усилителях, но уязвимы к механическим повреждениям.
- ANL/ANE (Automotive National Low/Mini) – компактные керамические или пластиковые корпуса, выдерживают токи до 300 А. Подходят для мощных систем с сабвуферами, так как минимизируют падение напряжения.
- Mega/Blade – ножевые предохранители (например, ATO, ATC), стандартные для автомобильной проводки. Токи до 100 А, удобны для замены, но не всегда обеспечивают достаточную защиту при импульсных нагрузках.
Для домашних усилителей плавкие предохранители тоже актуальны, но чаще применяются в виде стеклянных трубок (например, 5×20 мм) с токами от 0,5 до 10 А. Они защищают трансформаторы и платы от перегрузок, но требуют точного подбора по номиналу – превышение на 20–30% от рабочего тока усилителя может привести к ложным срабатываниям.
Автоматические предохранители (автоматы) редко используются в автомобилях из-за габаритов, но незаменимы в стационарных системах. Они бывают:
- Тепловые – срабатывают при длительном превышении тока (например, 1,1–1,3× от номинала). Подходят для усилителей класса A/B, где перегрузки нарастают постепенно.
- Электромагнитные – реагируют на короткие замыкания за миллисекунды. Критичны для импульсных блоков питания в усилителях класса D.
- Комбинированные – сочетают оба принципа, обеспечивая защиту от перегрузок и КЗ. Номинал выбирают на 10–15% выше максимального тока потребления усилителя.
Термопредохранители (термостаты) устанавливаются непосредственно на радиаторы или силовые транзисторы. Они размыкают цепь при достижении критической температуры (обычно 85–120°C). В автомобильных усилителях их применяют редко из-за сложностей с монтажом, но в домашних системах они защищают от перегрева при длительной работе на высокой мощности. Важно: термопредохранители одноразовые – после срабатывания требуют замены.
Для автомобильных усилителей с током потребления свыше 100 А рекомендуются ANL-предохранители с медными или серебряными контактами. Они снижают сопротивление контакта до 0,001 Ом, что критично для минимизации потерь мощности. В домашних условиях при токах до 5 А достаточно стеклянных предохранителей с быстродействующей характеристикой (например, марки «F» или «FF»). Для усилителей с импульсными блоками питания (класс D) лучше использовать автоматы с электромагнитным расцепителем – они предотвращают повреждение MOSFET-транзисторов при скачках напряжения.
При выборе предохранителя учитывайте не только номинальный ток, но и время срабатывания. Например, для защиты кабеля сечением 4 AWG (21 мм²) в автомобильной проводке нужен предохранитель на 100 А, но если усилитель потребляет 80 А, выбирайте модель с задержкой срабатывания (например, ANL с характеристикой «Slow Blow»). В домашних системах с трансформаторными блоками питания допустимы предохранители с задержкой до 1 секунды – они пропускают пусковые токи, но защищают от длительных перегрузок. Всегда сверяйтесь с документацией усилителя: производители часто указывают рекомендуемые типы и номиналы предохранителей для конкретных моделей.
Где правильно устанавливать предохранитель в цепи питания усилителя
Предохранитель монтируют как можно ближе к положительной клемме аккумулятора – не далее 30 см от точки подключения силового кабеля. Это минимизирует участок незащищённой проводки, снижая риск короткого замыкания при повреждении изоляции. Для усилителей мощностью до 500 Вт используют предохранитель на 60–80 А, свыше 500 Вт – 100–150 А, в зависимости от сечения кабеля (4–8 AWG). При параллельном подключении нескольких усилителей каждый питающий провод оснащают отдельным предохранителем, рассчитанным на суммарный ток потребления.
Второй предохранитель устанавливают непосредственно перед усилителем – на расстоянии не более 15 см от входных клемм питания. Его номинал должен соответствовать максимальному току, указанному в технической документации устройства (обычно 20–60 А). Это защищает внутренние цепи усилителя от перегрузок, вызванных неисправностями в самом устройстве или коротким замыканием в акустических проводах. Избегайте установки предохранителей в труднодоступных местах – замена должна занимать не более 30 секунд.
Как проверить совместимость предохранителя с проводами и клеммами
Первым шагом определите сечение проводов, подключённых к усилителю. Стандартные значения для автомобильных аудиосистем: 4 AWG (21,15 мм²), 8 AWG (8,37 мм²), 10 AWG (5,26 мм²). Предохранитель должен соответствовать пропускной способности провода – не превышать его максимальный ток. Например, провод 8 AWG выдерживает до 50 А, значит, предохранитель на 60 А уже не подходит. Проверьте маркировку на изоляции или измерьте диаметр жилы штангенциркулем, если данные отсутствуют.
Сравните номинал предохранителя с током потребления усилителя. Умножьте мощность устройства (в ваттах) на коэффициент 1,25 для учёта пиковых нагрузок, затем разделите на напряжение бортовой сети (12 В для легковых автомобилей). Полученное значение – минимально допустимый ток предохранителя. Например, усилитель на 600 Вт потребует предохранитель не менее 62,5 А (600 × 1,25 / 12). Если провод выдерживает 50 А, а расчёт даёт 62,5 А – замените провод на более толстый или выберите усилитель меньшей мощности.
Осмотрите клеммы предохранителя и разъёмы на проводах. Вставные предохранители типа ATO/ATC рассчитаны на токи до 30 А, а болтовые (ANL, MIDI) – до 300 А. Если провод 4 AWG подключён к клемме ATO, максимальный ток ограничится 30 А, даже если провод выдерживает 150 А. Для токов свыше 30 А используйте только болтовые предохранители с соответствующими наконечниками (например, медные луженые кольцевые клеммы под болт М6 или М8).
Проверьте качество контакта между предохранителем и клеммами. Окисление, неплотная посадка или деформация корпуса предохранителя увеличивают сопротивление, что приводит к нагреву и ложным срабатываниям. Зачистите контакты наждачной бумагой (зернистость 400–600), нанесите тонкий слой токопроводящей смазки (например, Kontakt 60) и затяните болты с усилием 2–3 Н·м. Для вставных предохранителей убедитесь, что ножки плотно входят в гнездо без люфта.
Измерьте падение напряжения на участке «предохранитель – провод – клемма» под нагрузкой. Подключите мультиметр в режиме измерения постоянного напряжения параллельно предохранителю и проводу. При работающем усилителе на максимальной громкости падение не должно превышать 0,1 В для токов до 50 А и 0,2 В для токов свыше 100 А. Превышение этих значений указывает на плохой контакт, недостаточное сечение провода или несоответствие предохранителя.
Убедитесь, что корпус предохранителя не перегревается во время работы. Допустимая температура нагрева – не более 60 °C. Используйте бесконтактный термометр или тепловизор для проверки. Если предохранитель горячий на ощупь, снизьте нагрузку, проверьте сечение провода или замените клеммы на более надёжные. Для предохранителей с прозрачным корпусом (например, стеклянных) визуально контролируйте состояние плавкой вставки – почернение или деформация свидетельствуют о перегрузке.
Сопоставьте тип предохранителя с условиями эксплуатации. Для автомобильных усилителей используйте только предохранители с задержкой срабатывания (slow blow), так как кратковременные пусковые токи могут достигать 200–300% от номинального. Обычные быстродействующие предохранители будут срабатывать ложно. При установке в моторном отсеке выбирайте модели с герметичным корпусом (IP67), чтобы исключить попадание влаги и грязи. Для морских условий или внедорожников используйте предохранители с антикоррозийным покрытием клемм.
